Здравствуйте, товарищи! Помогите опознать компоненты. В принципе, у меня есть свои версии, но что-то не особо уверен. Посему, в шапке раскрывать свои подозрения не буду. Ради чистоты эксперимента)))

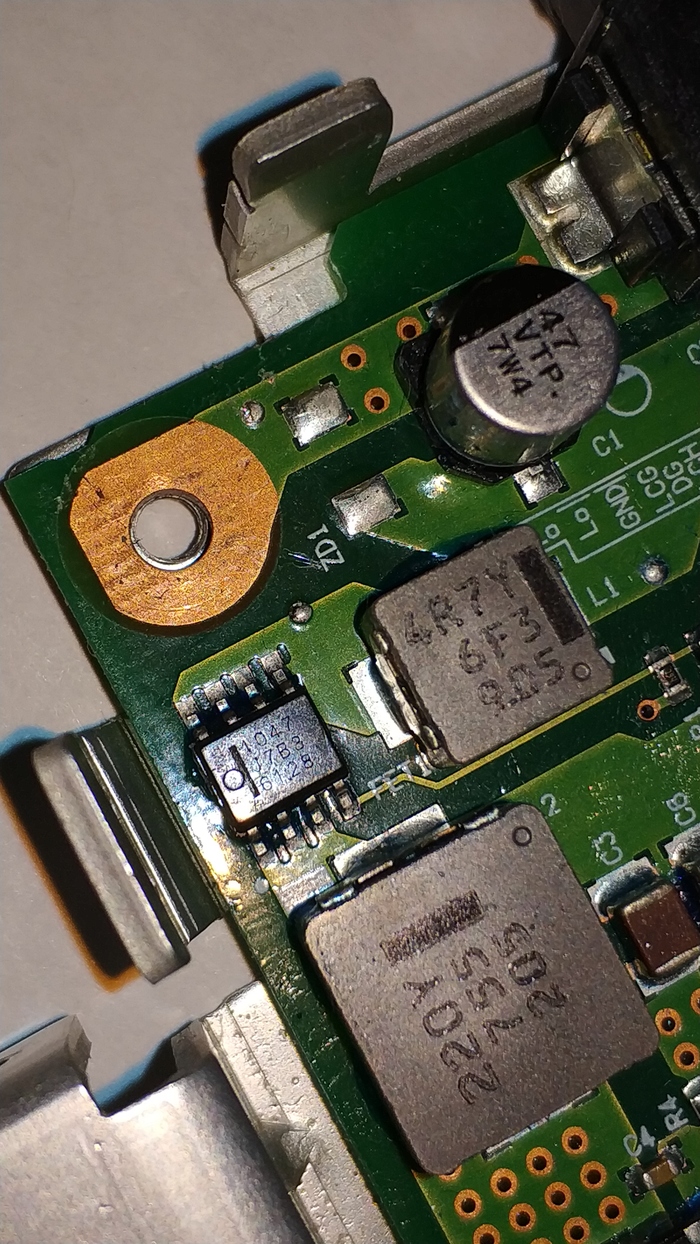

Интересует элемент D1
А вот тут FET1.
P.S. Знаю, знаю, D1 это диод, FET1 это полевик)
Спасибо за помощь
Поступили ко мне на ремонт как вы помните два аппарата от одного клиента. Один вектор который я восстановил в предыдущем посте и один Foxweld который я недавно восстановил. О ремонте последнего и будет этот пост.
Осторожно многа фоток.
И так. Вот он аппарат.
Заявленная неисправность: уходит в защиту.
Чтож. Включаем через лампочку и убеждаемся что сварочник действительно уходит в защиту.
Вскрываем...
Кто то его уже до меня ремонтировал. Конденсатор менял. И на плате управления поломал резисторы потом он конечно сверху подпаял замену. Там смотри верхнюю фотку справа резистор млт с нижней стороны платы припаян.
И тут кондеры треснули.
В дежурке тоже. Кстати дежурка работала и с таким треснутым кондером.
Это была верхняя плата. Опускаемся на второй этаж. Обнаруживаем пробитый диод. Ножка отгорела в следствии пробоя диода.
Это так они закоротили силовые провода которые идут к кнопке. Кнопка дохлая.
Ну как так можно!? Капец блять. Ну ясно уж. Сварка то с колхоза пришла на ремонт.
А тут у нас и провода еще чуть чуть и отвалятся и устроят фейерверк. А может и пожар...
И так все платы блин в грязи и в пыли.
Общий вид. Красным пометил кнопку и соединение в обход кнопки.
Чтож. Для начала мы все чистим. Корпус тоже ибо он весь грязный шо пиздец.
Все платы. Все. Разбираем...
Радиаторы я потом тоже убрал. почистить...
Вот какой чистенький. А то грязный мне весь стол бы замарал. Снизу дерьмецо то.
Вот это другое дело. Вот теперь можно браться за ремонт.
Восстанавливаем кнопку. Там вот эти рамки из-за перегрева сместились. Вправляем их обратно и скрепляем эпоксидочкой.
Восстановил провода которые шли по входу фильтра синфазных помех. Зеленые провода. Плюс залил эпоксидки на место выхода из отверстия кабеля. Провода восстановил которые идут на кнопку.
Пришли кондеры на 4,7мкф (красный) с алика. Емкость соответствует. Напряжение нагнал до 300В что бы хоть как то проверить. А то мало ли жахнут при попытке поварить.
Впаиваем все кондеры и даем с ЛБП 24В. То есть запускаем плату управления и ШИМ генерацию.
Далее я пробежался по затворам всех 4 рех плеч. И обнаружил что у одного из 3 плеч шим сигнал немного приплюснутый, фоток не сделал... Потом еще и транзистор один греется. Вон отметил его. Отпаял. ШИМ у плеча пришел в норму. Плечо это три транзистора в паре.
Пришли диоды на замену с алика. Проверка по току выявила что падение у них такое же как у оригинальных. Нагнал на них 200В. Не пробились. Ну хорошо значит. Будем надеется что не жахнут при выпрямлении ВЧ тока.
Далее собираем аппарат и попытаемся кратковременно поварить пока что на 11 мосфет транзисторах. Ток при этом мы не будем увеличивать выше 66процентов.
Варит аппарат нормально. Диоды не жахнули. Регулировка по току исправна.
Таак. Теперь надо достать транзистор 23N50E. Желательного того же производителя FEJI.
Тут наверное многие радиолюбители ну или ремонтники поймут как тяжело достать радиодетали если ты живешь в маленьком городе или даже как я в селе.
Заказываем из уфы в магазине чип и дип через таксистов запчасти.
Таксисты берут 300Р за доставку. Почта россии примерно так же. Поэтому я не вижу смысла переплатить пару десятков рублей за возможность доставки за пару часов.
Клево. Чип и дип не подвел. Тот же транзистор того же производителя. А диод STTH6003CW я заказал на тот случай если те китайские диоды не выдержут нагрузки (мы то их основательно не проверяли)
Полевик впаяли. Спалили 2 электрода 4мм. Сразу же после работы я проверил температуру того китайского диода. Они даже толком не нагрелись. То есть диод хороший и выпрямил ВЧ ток без особых потерь на переходе. За ремонт 2,3к
Привет, Друзья! Хочу с вами посоветоваться, на тему как подключить mosfet-транзистор к микроконтроллеру Arduino. Вернее я его уже подключил и он работает, но я хочу максимально обезопасить вывод Arduino от возможных пробоев тока(если такое вообще возможно), и добавить плюшек для наглядности работы транзистора в виде светодиодов.
У меня есть интересное дельцо, собираю инкубатор для яиц на 300шт. Придумал его сделать на базе контроллера Arduino, чтобы крутить моторы, регулировать нагрев и т.д. Хотел сделать побыстрее, но вот детали есть не все, а ждать пока приедут из Китая долго. Было парочка реле, но использовал их в проект и требовалось еще. Узнал что вместо реле можно запилить транзисторы в качестве ключа вкл./выкл. Преимущества транзистора перед реле это цена, скорость переключения, размер, а недостатки требуются специальные знания для работы с ним. Было где-то с десяток mosfet-транзисторов разного номинала, вот и пришло время их использовать.
Использовал mosfet-транзистор IRF740, затвор присоединил к пину контроллера через диод и резистор 47 Ом, а остальные ноги.. ну вот как на картинке:
Вот такое простенькое устройство получилось.
Вот такая разводка на плате.
С такой принципиальной схемой.
В итоге mosfet с помощью arduino uno крутит мотор куллера
В итоге убедился что схема рабочая и что в дальнейших проектах буду использовать подобные транзисторы. Но как управлять током порядка 10 А и выше подобной схемой? Как это сделать безопасно?
Кто знает подскажите как эту схему улучшить и обезопасить контроллер от случайных токов.
А еще как можно в подобную схему добавить светодиоды индикации состояния вкл/выкл. на подобии как на картинке:
Кто знаком с темой mosfet-транзисторов отпишитесь, любая информация будет полезной.
Спасибо за внимание.
Доброго времени суток.
Собственно стоит задача управлять светодиодной rgb лентой через атмегу (сейчас на макетке Leonardo в лайоуте разводится плата под atmega328 в корпусе QFP-32).
Все поиски приводят к irfz44. Но в моем случае он очень мощный и громоздкий, максимум нужно 2 ампера, и корпус что то типа sot23 или to263.
Подскажите пожалуйста, может быть кто то сталкивался с подобными задачами.
Буду безумно благодарен! Всем печенек!
ЗЫ. На сколько понимаю, irfz44 может дать плавное "зажигание" цвета (поправьте если не прав) и сохранится ли этот эффект на другом мосфете?
