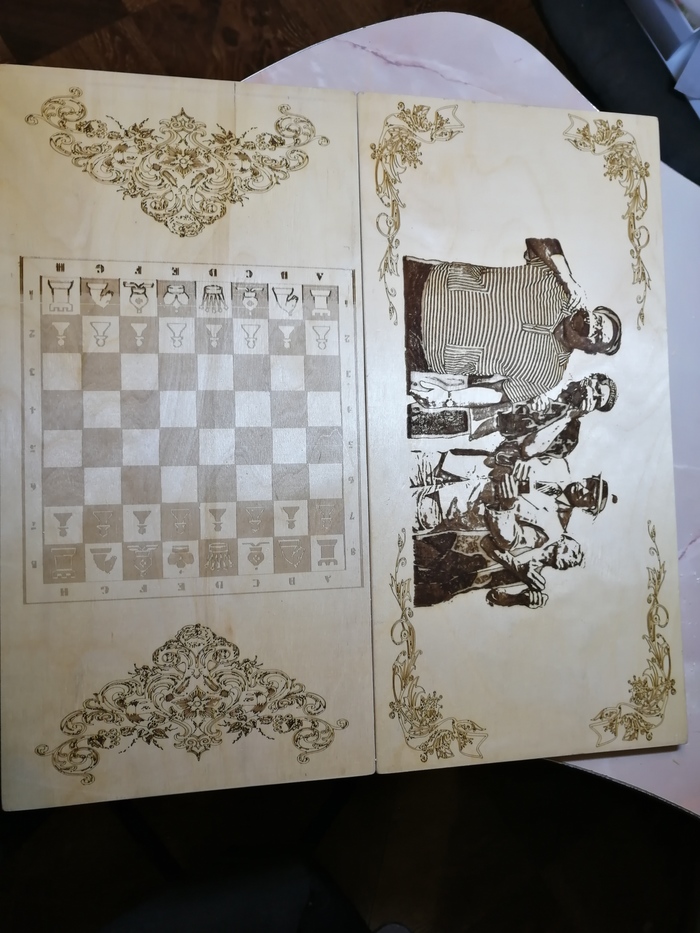

Товарищи! Используя идеологически верные компоненты из близкого нам по духу коммунистического Китая, отдельно взятый рабочий в моем лице осуществил свою давнюю мечту! А именно-тематические нарды.

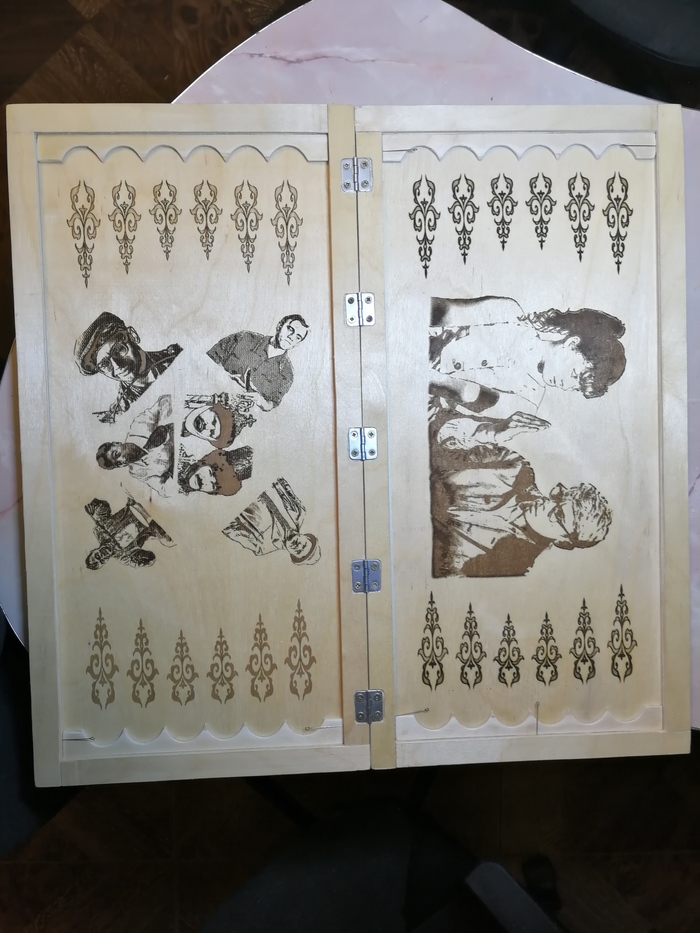

А если серьезно, то благодаря лазерному граверу(собранному не без помощи пикабу) и своим не совсем кривым рукам и даже не смотря на отсутствие специфического инструмента для деревообработки была собрана эта доска. Доска получилась кривоватой из-за сырой  фанеры(повело после просушки) , но радует мои глаза и так. Осталось вскрыть лаком.

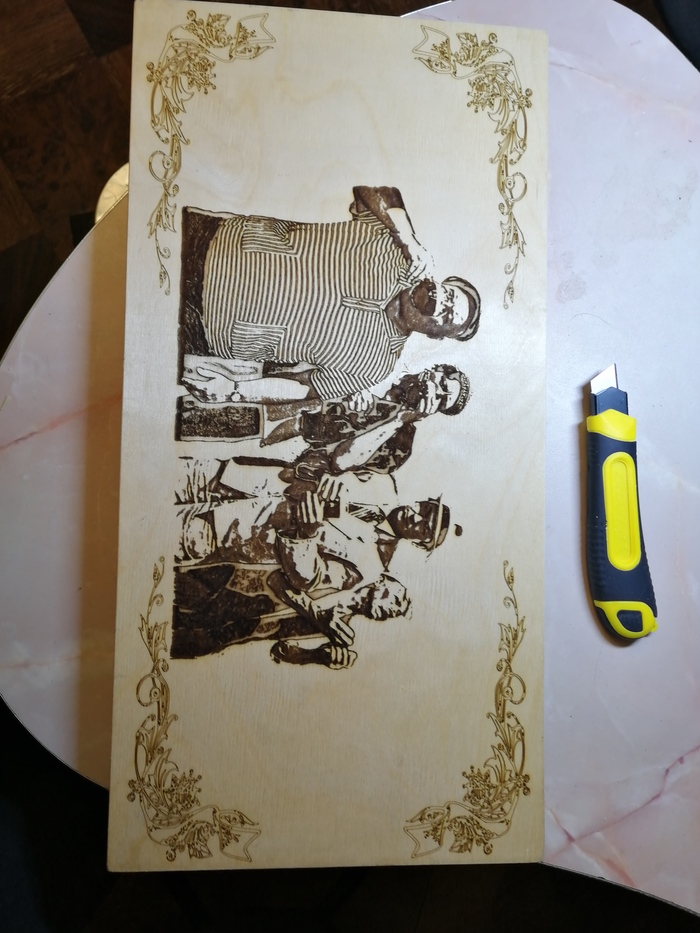

Следующая задумка думаю будет тематически связанна с Терминаторами. На фото видны косяки в выжигании- это мои шишки и мой опыт. Понятно стало, что мне нужна мастерская, в квартире невозможно нормально ничего делать с деревом, просто беда. Жаль. Мне очень понравился этот материал. Но нужны еще какие нибудь инструменты кроме концелярского ножа, дрели и наждачки. Нужны струбцины, фрезер по дереву, набор рашпилей, верстак, рубанок, хороший свет, хорошая металлическая линейка, большой металлический угольник и помещение. И вытяжка для гравера. Провоняло пол квартиры горелой сосной. Также пришлось в авральном режиме осваивать фотожоп, спасибо ютубу и иже с ним.

Знаете, во время работы с этим проектом, мелькнула мысль, а тем ли я занят в этой жизни? Правильной ли дорогой иду? Может ЭТО, то что мне нужно?

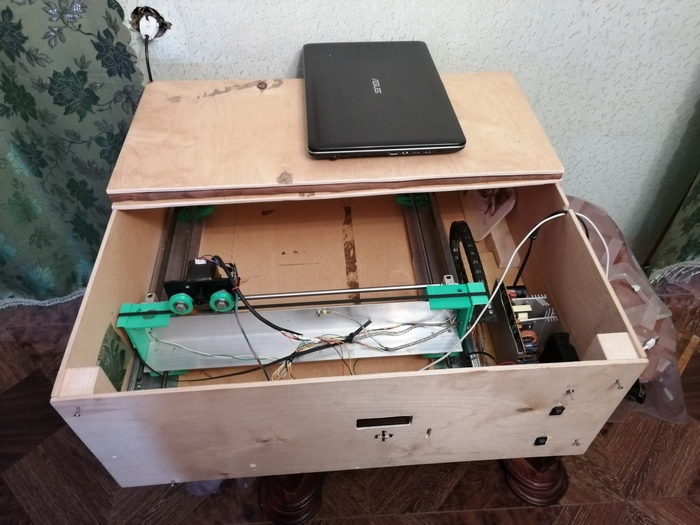

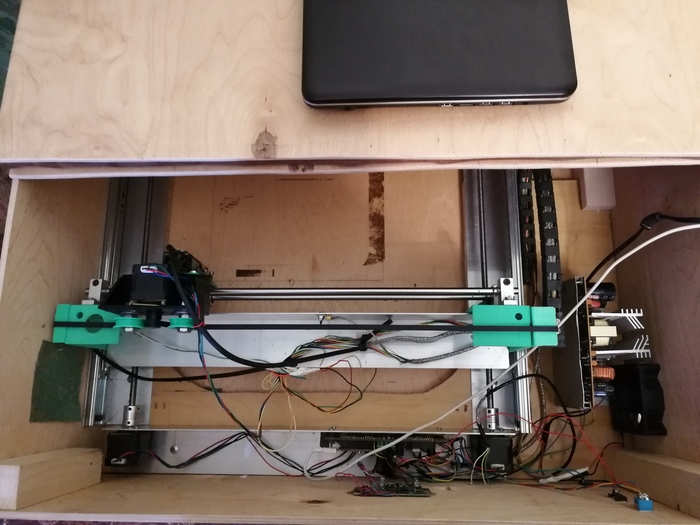

Вот фото самого гравера. Он еще не "расчесан" до конца.  И это тоже интересно.

Плата трассирована и изготовлена самостоятельно.

И да. Это мой первый пост на пикабу!

Всем вдохновения!

Р. S. Хотелось бы рассказать о том, как собирал гравер, испытывал, о первой сожженной лазерной голове, о на. балове от китайских "друзей",  о том стоит ли собирать самому или купить, но это наверное навсегда останется со мной.  Могу сказать, лишь, что  ни о чем не жалею, не смотря на кучу потраченных средств. Это того стоило!

P. S. S. Юмористам с пикабу(тем, что в каждой бочке затычка), идите пожалуйста на нефритовый стержень.

В моём предыдущем посте по автодозатору удобрений, было несколько комментариев с просьбой выложить схему пайки, а также скетч для ардуино.

Все используемые в проекты компоненты брал на алике. Оставлю здесь ссылки на продавцов, у которых я приобретал. Возможно вы найдете дешевле.

Arduino nano

Перистальтический насос

Часы реального времени

Дисплей 20х4

Драйвер на MOSFET

Энкодер/потенциометр

После того, как спаяли полученные с алика компоненты, закачиваете на свой компьютер ArduinoIDE и устанавливаете.

После этого скачиваем скетч с сайта AlexGyver, любо забираем с облака немного отредактированный скетч, где я закоментил пару лишних строк кода, чтобы на дисплее не отображалась лишняя информация. Планирую там-же выкладывать время от времени новые прошивки с исправлениями от AlexGyver и с комментированием лишнего кода. В любом случае вам нужно разархивировать скаченный архив, в архиве найти директорию libraries и скопировать содержимое в директорию, куда установлена ArduinoIDE. В директории GyverControl_ver находится сам скетч. Осталось в инструментах вырать тип платы: Arduino nano, процессор: Atmega 328 P(old bootloader), порт на котором определилась ваша ардуинки и нажать кнопку загрузить. Готово.

Тестирование в течении нескольких дней показало, что автодозатор работает стабильно

Состояние "0" означает, что реле разомкнуто, "1" -- перистальтический насос работает, "-" реле не включено в настройках.

скетч:#define led 9

#define pot A0

void setup()

{

// пин со светодиодом — выход

pinMode(led, OUTPUT);

// пин с потенциометром - вход

pinMode(pot, INPUT);

}

void loop()

{

// объявляем переменную x

int x;

// считываем напряжение с потенциометра:

// будет получено число от 0 до 1023

// делим его на 4, получится число в диапозоне

// 0-255 (дробная часть будет отброшена)

x = analogRead(pot) / 4;

// выдаём результат на светодиод

analogWrite(led, x);

}

Схема:
