Есть у мну маленькое хобби - строительство крохотной мастерской размерами 17х9 метров, чтобы, на старые кости, возиться там со всякими пожилыми железяками. Ну и, поскольку крыша этого сарайчика планируется из металлических ферм - купил я себе полуавтомат, вот такой (не реклама):
Ну и, как водится - понеслось! Поскольку девайс не самый мобильный, под него надо что? Правильно - те-леж-ку. Значит, будем варить, им же, полуавтоматом же ж.
Если что - за основу взята тележка широкоизвестного в узких кругах Чезганова. Купил профиля, нарезал:
Из подходящей картонки изобразил фото полуавтомата, разложил заготовки, прикинул:
Зачистил всё к едрене фене, так как варить по чистому - гораздо приятнее, и вообще:

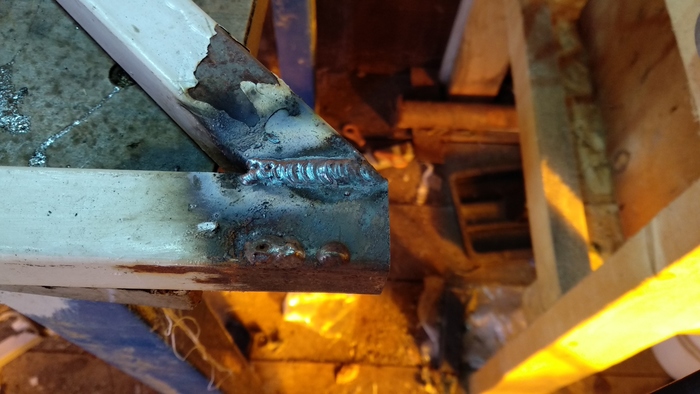

Далее - долгий и муторный процесс сварки, зачистки, сварки опять, снова зачистки, размешать, но не взбалтывать:

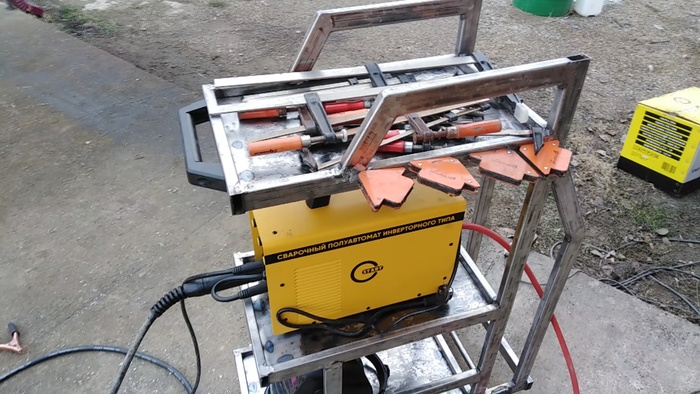

Промежуточное поделие - получилось вот таким, ещё безногое. В процессе сварки - заменил тоненькую стойку профилем потолще, т.к. понял, что туда буду крепить катушку под провода:
Передние колёса - будут поворотными, с фиксатором. Их будем сажать на пластины 10 мм, чтобы прямо в пластинах нарезать резьбу:

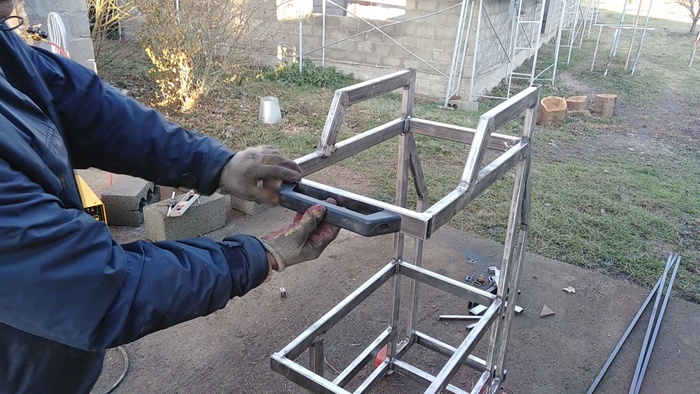

Задние колёса - полиуретановые, на подшипниках. Их ось - проходит точно над центром посадочных мест баллонов с углекислотой (два по 10 литров). Взял трубу, в неё - шпильку, трубу приварил к самопальным ушам, уши - к каркасу. На фото - процесс примерки:
Откопал в хозяйстве ручку. Её место - на передней части тележки, чтобы её (тележку) за неё (ручку) было удобно тягать. Просверлил отверстия диаметром 7 мм, взял резьбовые заклёпки М5, и присобачил это добро:
А полочки, как же полочки? Спокуха, всё по плану! Взял лист металла, пошаманил немного - и вырезал три полки:

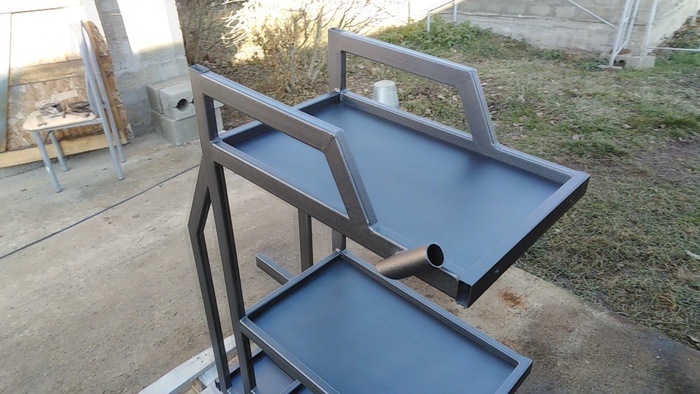

Первая прикидка всего этого добра на тележке (пока без баллонов):
Чтобы было, куда вешать рукав - пришпандорил наклонный обрезок трубы, куда рукав прекрасно помещается:
Под электрику - прикрепил розеточный пост (опять же на резьбовые заклёпки), и катушку от филамента 3D-принтера (в хозяйстве этого добра навалом, не жалко):
На полочки - резиновые коврики:
Торцы труб - закроем заглушками, этого добра сейчас продаётся - на каждом углу, грех не воспользоваться:
Ну и - вот что получилось в итоге:
По затратам: на круг всё обошлось примерно в 6-7 тысяч рублей - очень дорогая резина (два рулона 900 + 800 руб) и колёса (2 тысячи). Профиль - на пару с копейками тысяч, железные листы - были в хозяйстве, краска и грунтовка - остались от покраски теплицы. По массе это добро получилось килограмм 40, не меньше.
Места, куда вставляются баллоны - оклеены обрезками резиновых листов, баллоны не бьются об раму, с этим всё ок. Резьбовые заклёпки - вещь, в дальнейшем, в процессе эксплуатации - можно будет на них ещё чего-нибудь присобачить, например, вторую катушку под провода. Пока - форсировать не стал, надо с тележкой ещё поработать и понять, чего не хватает.
Ручка спереди - решает, очень удобно за неё тягать. В идеале - все колёса надо бы поворотными, но это не настолько критично, чтобы не смочь с этим жить. В целом же, во-первых - по сравнению с тележками в продаже, сделанная - моща неописуемая. Во-вторых - всё равно сэкономил, минимум тысячи четыре. Делалось всё это дело неспешно, за несколько выходных. Размеры - подбирались под конкретный полуавтомат и под моё видение.
К слову сказать, баллоны по 10л - просто огонь! Не надо тягать сорокалитровую дуру, лучше купить парочку по 10л, и менять по необходимости. У меня, в конце концов - не сварочный цех, и такой расклад с баллонами очень радует мою спину ;)
Кому интересна видеоверсия - оставлю ссылку на основной канал (там скоро будет видео с болтологией), и на видео без болтовни. Всем удачи!
З.Ы. Ну вот теперь, с чистой совестью, можно будет и фермы на крышу варить ;)
