Привет, друзья. Небольшая статья про изготовление кастомного держателя для патронов.

Обратился ко мне заказчик, увлеченный спортивной стрельбой из травматического оружия. У нас с ним уже большая история по изготовленным предметам из кожи под его увлечение.

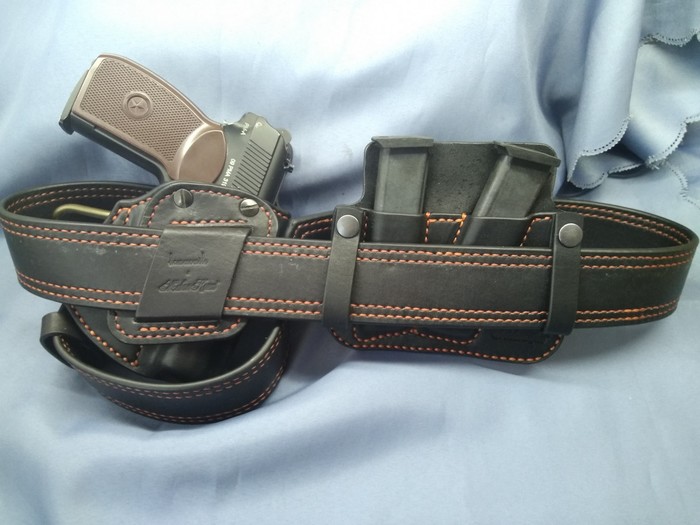

Так, например, я делал для него комплект для спортивной стрельбы под пистолет Макарова, состоящий из ремня, кобуры, подсумков под два магазина.

Требования к изделиям – чтобы было удобно использовать каждый день и высокая скорость извлечения оружия и магазинов. Сами изделия конечно не гарантируют высокую скорость, она зависит от навыков стрелка, но и кобура и магазины должны давать возможность использовать оружие быстро, быть удобными и не создавать помех при ношении и использовании.

Комплект для пистолета Макарова получился в этом смысле удобным, заказчику понравилось.

Мой заказчик тренируется не только с пистолетом, но и с револьвером. При тренировках с револьвером есть сложность, какая отсутствует при тренировках с пистолетами. Как быстро заряжать револьвер? Где и как хранить и носить патроны? Какой подсумок для этого использовать, чтобы он был не только удобным в нОске, компактным, но и удобным при перезарядке.

Совместить все эти требования довольно сложно. К счастью, заказчик у меня умница, вместе мы придумали конструкцию подсумка под патроны для револьвера.

Тут следует упомянуть, что для револьвером какие-то умные люди придумали такую штуку, которая называется «moonclip holder». Далее я буду называть ее мунклипом. Это рамка, в которой крепятся шесть патронов. Используя её, можно зарядить в револьвер сразу шесть патронов.

Быстро, удобно. Но теперь возникает вопрос, как будет выглядеть подсумок под это дело. Он получается довольно громоздким даже для одного мунклипа, что идет вразрез с идеей удобства повседневного ношения. Как я уже упоминал, заказчик мой – умница, вот он и вспомнил, что на свете есть полумунклипы, это такие рамки, которые скрепляют три патрона. Соответственно, подсумок для них представляется более компактным.

Также было решено делать подсумок в виде сумочки, чтобы не привлекать излишнего внимания окружающих в людных местах.

Итак, идея сформировалась, задача поставлена, приступаю к исполнению.

Теперь в мою задачу входит спроектировать этот подсумок. На сколько клипов? Заказчик говорил о двух, т.е. на шесть патронов. Прикинув, как это будет выглядеть, с учетом крепления подсумка к ремню шириной 45мм, я понимаю, что получается коробочка размерами примерно 100*100мм. И уместится в нее четыре полумунклипа. Много – не мало, а дополнительный боезапас при затяжных перестрелках не помешает.

Т.е., два ряда по два полумунклипа. Если разместить крепления для них строго вертикально, то вытащить клипы из нижнего ряда будет невозможно и неудобно, т.к. мешается верхний ряд. Значит, надо наклонить посадочные места под небольшим углом.

Клапан решено сделать на двух кнопках, откидным. С таким расчетом, чтобы открывать его большим пальцем, клапан падает вниз, при этом рука остается на месте. После того, как клапан опустился, пальцами подцепляем клипы по одному и вставляем в барабан револьвера. Револьвер при этом держим левой рукой за откинутый барабан. Тренировка – наше всё.

Расстояния между клипами и стенками подсумка подбирал опытным путем по своей руке, чтобы пальцы не задевали соседний клип и стенку подсумка при извлечении клипа.

Само собой, подсумок крепко сидит на ремне, не двигается, поэтому сделал широкую шлевку для крепления к ремню.

Приступаю к изготовлению.

Буду использовать кожу растительного дубления двух толщин: 4мм и 1.2мм. Кожу крашу в черный цвет. Нитки оранжевые, желание заказчика. Предыдущий комплект для ПМ выполнен в той же цветовой гамме.

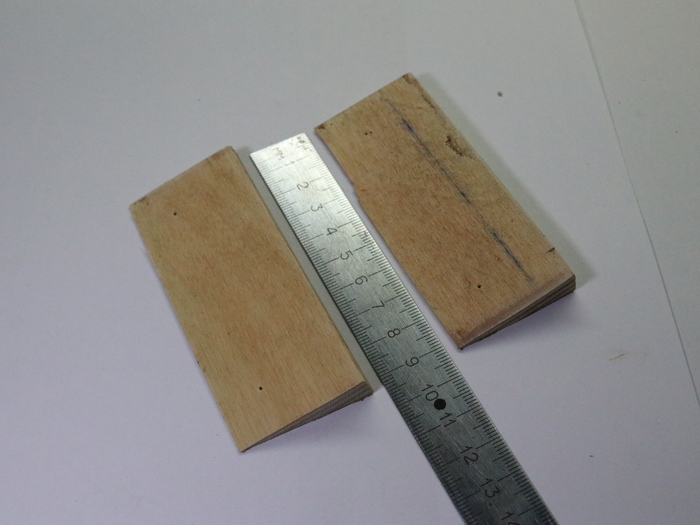

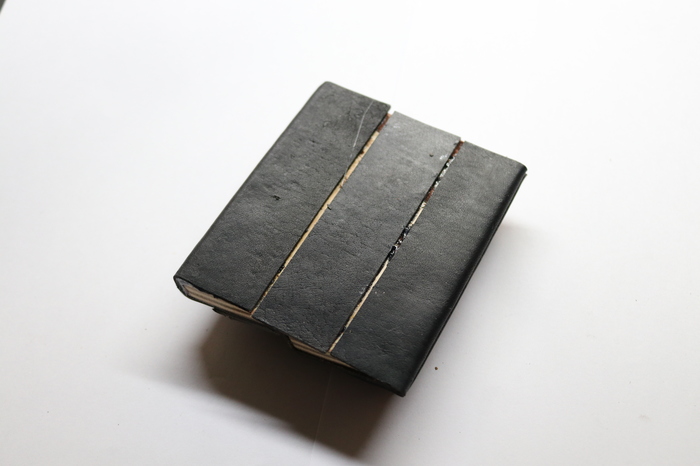

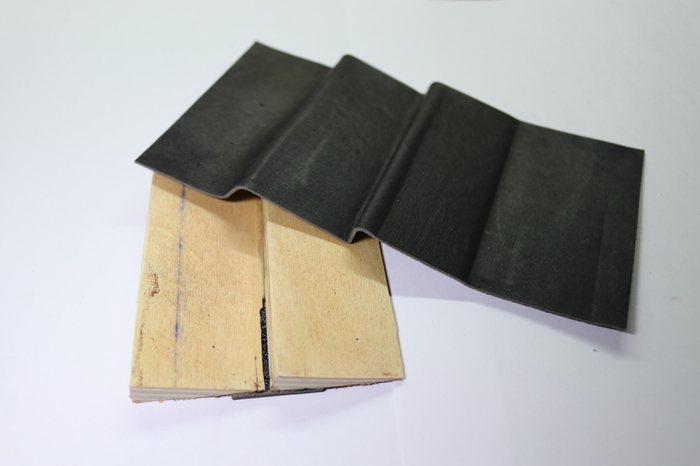

Для того, чтобы сделать посадочные места под клипы, использую фанеру. Выпилил из нее две заготовки с углом примерно 15 градусов.

Скрепил их с изнанки полоской кожи, намочил длинную широкую полосу и отформовал по фанерным заготовкам.

Затем пришил длинную полоску кожи к короткой, получились гнезда для патронов.

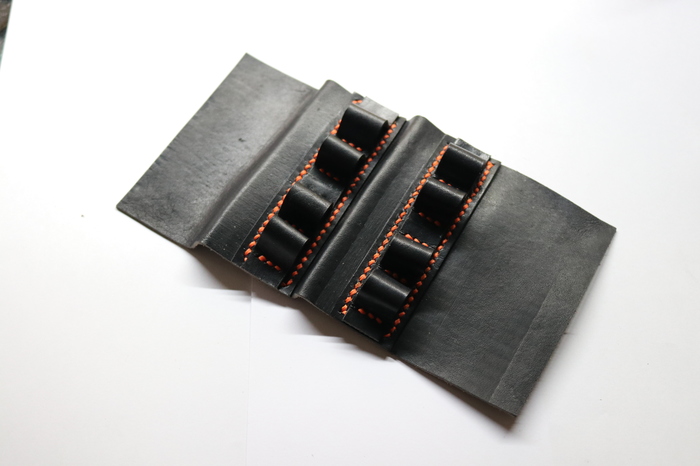

И эту конструкцию пришил к ранее сформованной широкой полосе.

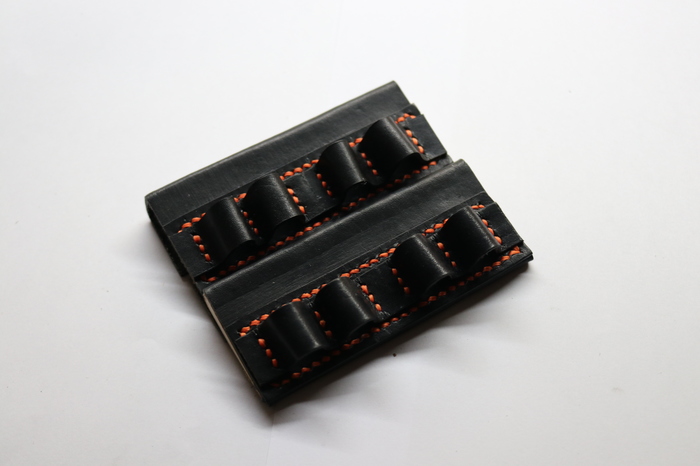

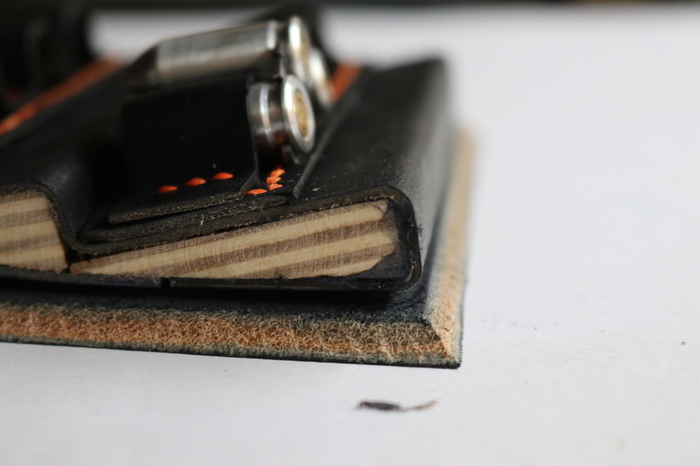

Затем эту полосу завернул на тыльную сторону и все склеил, обрезал торцы вровень с деревянными заготовками.

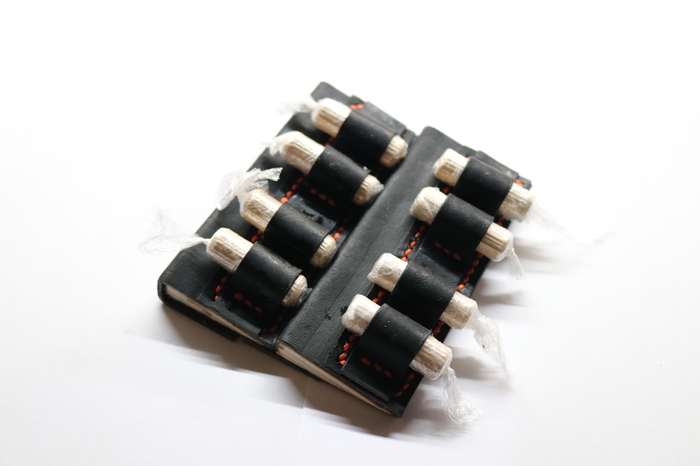

Теперь нужно придать форму и жесткость гнездам для патронов. Смачиваю их раствором воды с клеем ПВА. Беру деревянные шканты 10мм, оборачиваю пленкой и вставляю в гнезда.

Когда все высохло, патроны входят свободно, но не болтаются и доставать их легко.

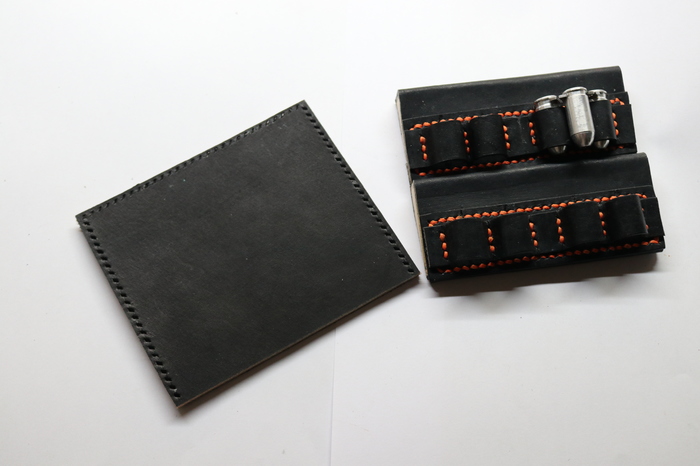

Готовлю заднюю стенку подсумка – это просто квадрат кожи 4мм. Шлевка под ремень будет продолжением клапана. Размеры стенок подсумка подбираю таким образом, чтобы клипы не болтались при закрытом клапане.

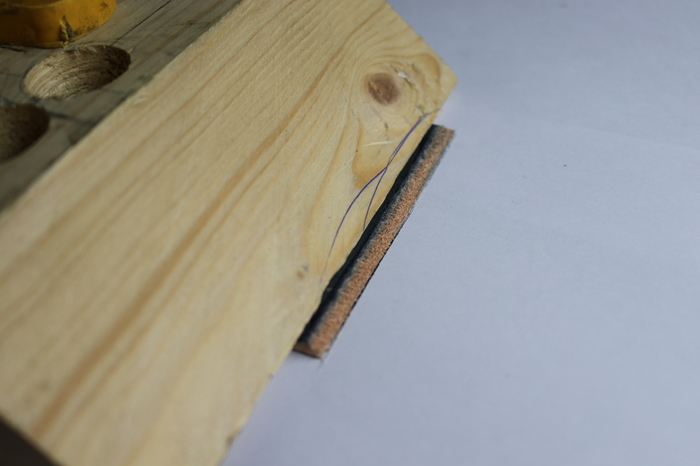

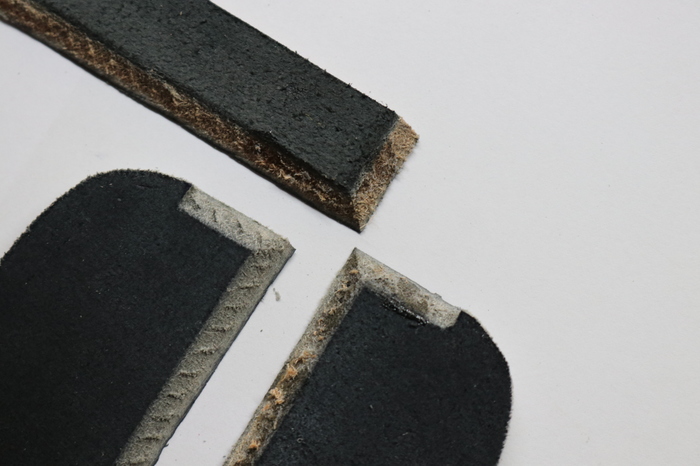

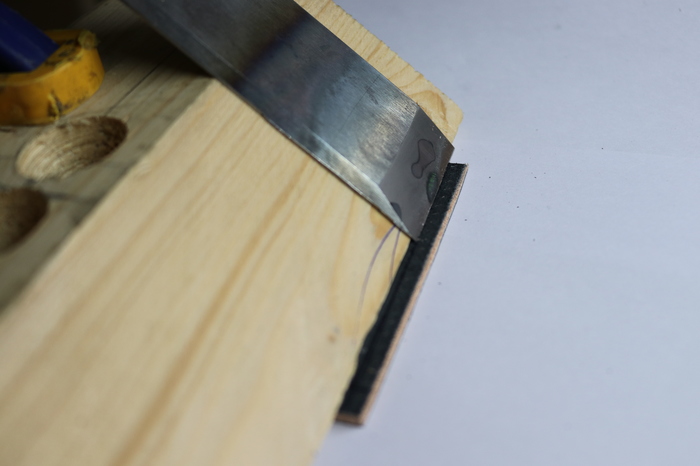

Собирать сам корпус подсумка решил встык, срезав углы деталей под 45 градусов. Предварительно пробиваю отверстия, затем срезаю при помощи бруска с отпиленным под 45 градусов краем.

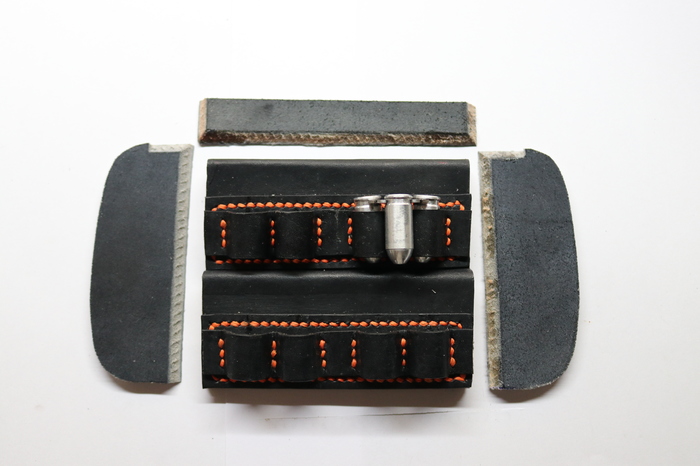

Корпус подсумка состоит из пяти деталей: клапан, верх, две стенки, задняя часть. На верхнюю часть ставлю кнопки. Стенки, верх, заднюю часть обрабатываю так, чтобы они соединились краями под 45 градусов.

Затем все склеиваю резиновым клеем «Момент» – очень быстро сохнет, удобен при таких работах, и сшиваю. Предварительно пришиваю и формую шлевку под ремень.

Устанавливаю кнопки на клапане. Бахтарму на клапане обрабатываю токоноле – крутая вещь!

Все готово. Получилось симпатично и на вид не похоже, что внутри патроны.

Выкройки нет, делал всё на коленке, по месту. Пользуясь случаем приглашаю всех кожевников в телеграм канал КожаныеМысли через поиск @leatherminds , или по ссылке https://tele.click/leatherminds там много выкроек и другой нужной и полезной нам информации.

Напоследок пару фото от заказчика.

На вопросы готов ответить, все равно дома сижу))
