Чтоб поставить жирную точку на надоевшей уже теме мобильных гарнитур, приведу конкретные схемы перепайки старых нокиевских гарнитур под «новые» смартфоны. Ну, мало ли кому-то эти гарнитуры дороги как память?
Напомню, что после 2012 года большинство производителей перешло на новую распайку мобильной гарнитуры, и современные смартфоны в большинстве своём не совместимы со старыми гарнитурами. Характерный пример: старые гарнитуры Nokia нормально не работают со смартфонами Samsung — звук как из-под земли и не работает микрофон. Точно так же самсунговская гарнитура будет вести себя при подключении к старой Nokia, например, к X2-00.
Подробнее эта драма освещена в моём обзорном посте о гарнитурах и наушниках.
Итак, для переделки гарнитуры из одного типа распайки в другой надо всего лишь поменять местами провода «Общий (Gnd)» и «Микрофон (Mic)». Увы, эта переделка не заставит работать кнопки перемотки и громкости (если они были), но приведёт в норму звук и заставит работать микрофон.
Переделку можно сделать в пульте (если он расположен на магистральном проводе, а не на ответвлении), а можно перепаять штекер. Если кому-то нужна инструкция по пайке «джека» и приведению его в божеский вид —
читайте предыдущий пост.
Переделка в пульте
Стоит заострить внимание — в пульт обычно приходит несколько проводов «Земля». При переделке гарнитуры мы отпаиваем эти провода с разных точек платы (чтоб припаять их на новое место). После этого «земляные» точки необходимо соединить перемычкой! На схемах это отображено.

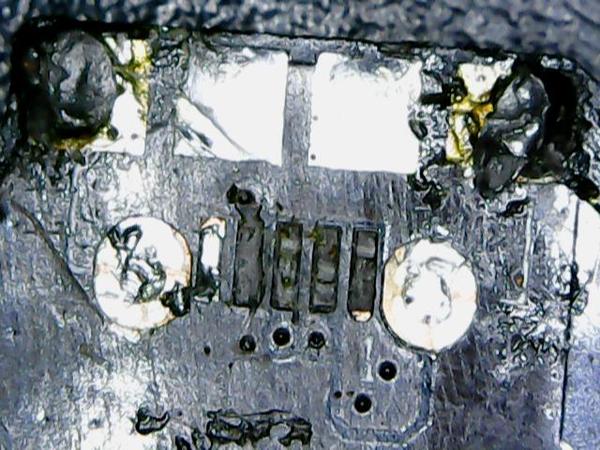

Nokia HS-47 ↓
