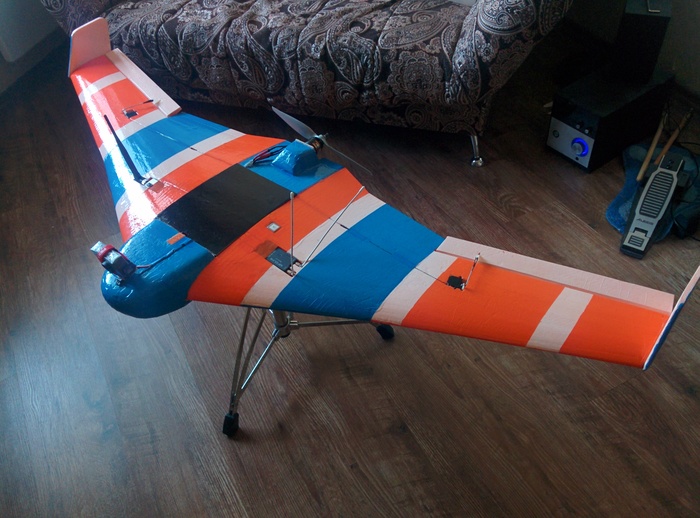

Размах крыла: 1500мм

Полётный вес: 1258 грамм

Площадь крыла: 41 дм2

Нагрузка на крыло: 30 гр./дм2

Размах крыла: 1500мм

Полётный вес: 1258 грамм

Площадь крыла: 41 дм2

Нагрузка на крыло: 30 гр./дм2
Полётное время: 35-40 минут, имеется возможность использовать более ёмкий аккумулятор.

По электронике:

Мотор: Emax 2812/08 1180kv, тяга 1400 гр.;

Регулятор: 40А

Винт: 11*5.5 либо 11*7

Сервоприводы: Emax 08md + поворотная серва камеры Emax 08ma II 360 градусов

Аккумулятор: 3S 5200Mah

В качестве автопилота: полётный контроллер DYS F4 Pro Omnibus

Приёмник и ВЧ модуль: LRS 433Mhz MFDlink

Курсовая и бортовая камера: Gopro 4 silver.

Видео: 1.2 Ghz partom, на передатчике штатная антенна штырь, на земле патч антенна с усилением 12Dbi

СОДЕРЖАНИЕ:

Часть 1. Раскройка и склейка корпуса крыла;

Часть 2. Изготовление и монтаж моторамы;

Часть 3. Раскраска летающего крыла и установка элевонов;

Часть 4. Намотка обмоток двигателя 2212 2700kv, спайка и первое испытание;

Часть 5. Тест на стенде намотанного двигателя 2212 2700kv с аккумулятором 2S и 3S;

Часть 6. Изготовление кабанчиков и тяг сервоприводов;

Часть 7. Знакомство с функциями аппаратуры FLY-SKY FS-T6, испытание и калибровка сервоприводов;

Часть 8. Монтаж электронных компонентов;

Часть 9. Настройка элевонов;

Часть 10. Облет, настройка расходов. Заключение.

Часть 1. Раскройка и склейка корпуса крыла.

Часть 2. Изготовление и монтаж моторамы.

Часть 3. Раскраска летающего крыла и установка элевонов.

Часть 4. Намотка обмоток двигателя 2212 2700kv, спайка и первое испытание.

Часть 5. Тест на стенде намотанного двигателя 2212 2700kv с аккумулятором 2S и 3S.

Часть 6. Изготовление кабанчиков и тяг сервоприводов.

Часть 7. Знакомство с функциями аппаратуры FLY-SKY FS-T6, испытание и калибровка сервоприводов.

Часть 8. Монтаж электронных компонентов.

Часть 9. Настройка элевонов.

Часть 10. Облет, настройка расходов. Заключение.

вот примерный список деталей в интернет магазине, но можете найти и дешевле:

- пропеллер 6045 https://www.banggood.com/ru/1-Pair-WSX-6045-ABS-Propeller-CW...;

- двигатель 2212 2700kv намотан в процессе сборки проводом диаметром 0,5 мм https://www.banggood.com/ru/XXD-A2212-KV2200-Brushless-Motor...;

- регулятор 30А с BEC 5А https://www.banggood.com/ru/Wholesale-XXD-HW30A-30A-Brushles...;

- аккумулятор 2S 1000 мА*ч https://www.banggood.com/ru/ZOP-Power-7_4V-1000mAh-70C-2S-Li...;

- сервоприводы SG90 https://www.banggood.com/ru/TowerPro-SG90-Mini-Gear-Micro-Se...;

- аппаратура (пульт управления) FLY-SKY FS-T6 в комплекте с приемником https://www.banggood.com/ru/Flysky-FS-T6-V2-2_4GHz-6CH-Trans...;

- сигнализатор разрядки батареи https://www.banggood.com/ru/Wholesale-1S-8S-Li-po-Battery-Vo...;

- поисковый сигнализатор

- провод обмоточный для намотки мотора 0,5мм https://www.banggood.com/ru/Spool-Copper-Wire-0_5mmx90m-Enam...

Источник чертежей: http://rcplans.ru/pyth-700/

Надеюсь уроки будут полезны!

Если есть вопросы, можете задавать.

Этот курс уроков я снимал еще в 2016м году и с течением времени я немного поменял комплектующие.

На этой же модели я использую уже другой мотор и аккумулятор.

Крыло стало мощнее и летает дольше.

Конкретнее, аккумулятор я ставлю 3S 1500 мАч и мотор 2212 я мотаю на 1800kv.

Мотор 2212 1800kv наматывается по 8 витков на зуб, треугольником.

Схема намотки моторора 2212, эта же схема используется в видеоуроке:

Диктор из мены никудышный ) но я думаю, смысл постройки будет понятен )

На этом все. Желаю удачи!

Летающее крыло Pyth-1015. Полет в шлеме FPV

Примеры полетов:

https://youtu.be/ZHZMndWbAgE

https://youtu.be/5fP-TPTnC1o

Крыло называется Pyth-700 V2.

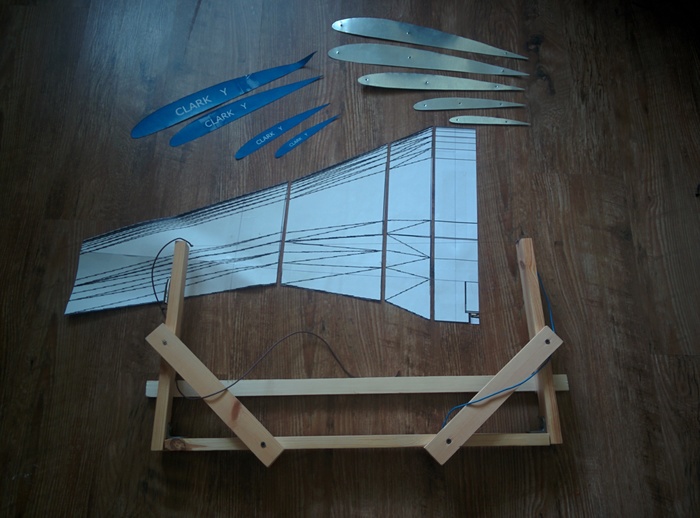

Вырезано из пеноплэкса, купленного за 150 рублей в строительном магазине, с помощью горячей нихромовой струны, купленной в киоске с кальянами. На струну длиной примерно 60 см, подаем напряжение 12В и этого достаточно, чтобы она медленно и красиво резала пеноплекс по формам. Сила тока в цепи, при этом, примерно 1,5 - 1,7 ампер.

Схемы и чертежи можно скачать здесь (достаточно отправить на печать и склеить):

https://drive.google.com/open?id=1D2GH05QVwU_QbfnCaBjiOJjIis...

https://drive.google.com/open?id=1z9apUJps-uM3eW5XFjvzXa854P...

https://drive.google.com/open?id=1yj4VKcOXmaHA0ZlFLPqCOqDuj-...

формы вырезаны из жести

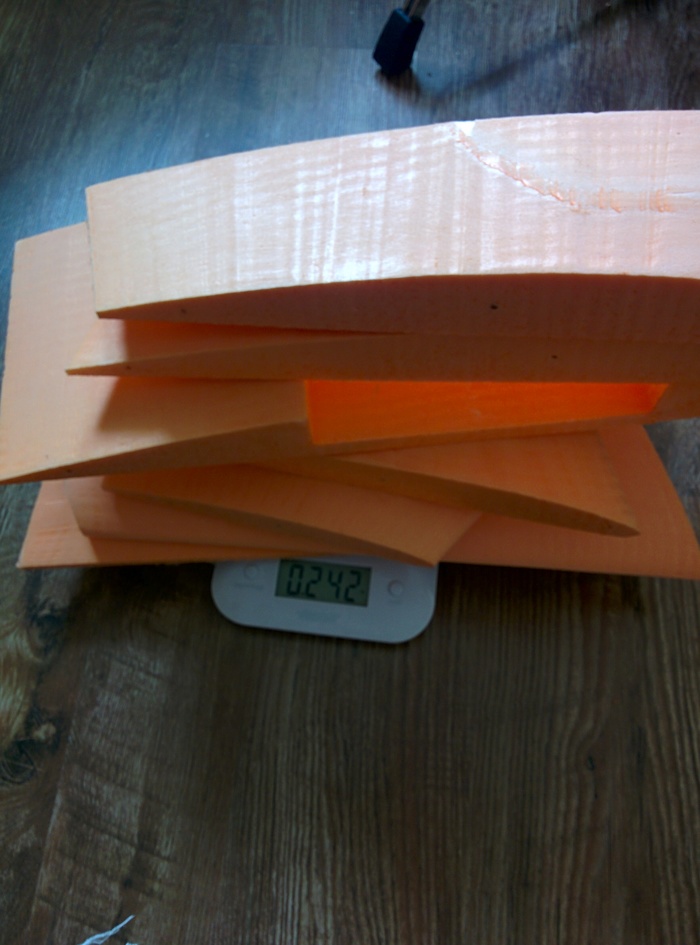

в итоге получаются детали крыла, которые необходимо зашкурить и промыть под сильным напором воды из лейки душа, чтобы смыть полистирольную пыль

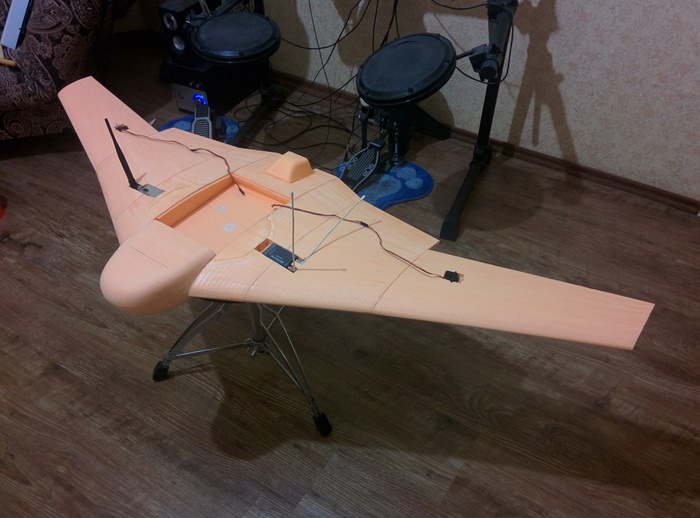

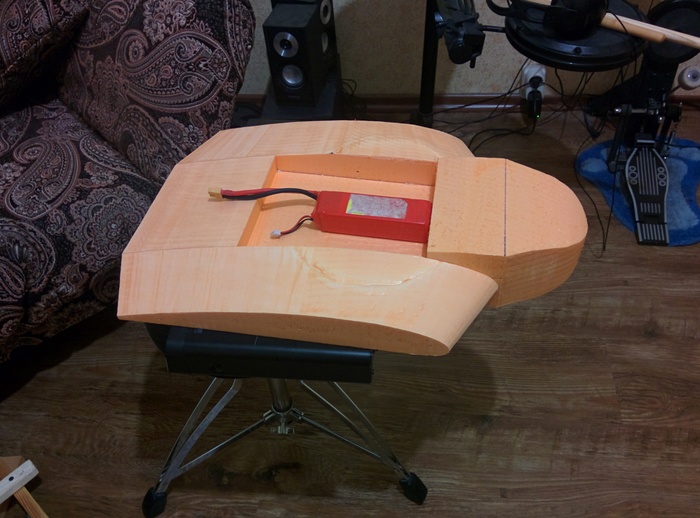

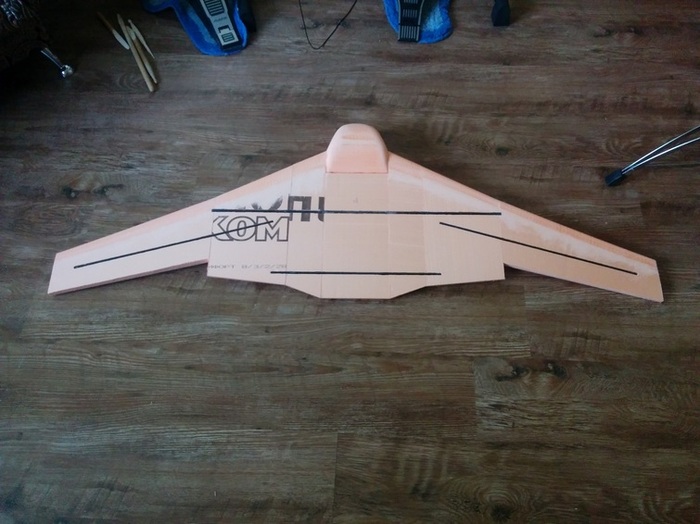

и склеиваем детали термоклеем, но не приклеиваем управляющие плоскости, называемые элевонами

Элевонами они называются из-за сочетания элеронов и руля высоты.

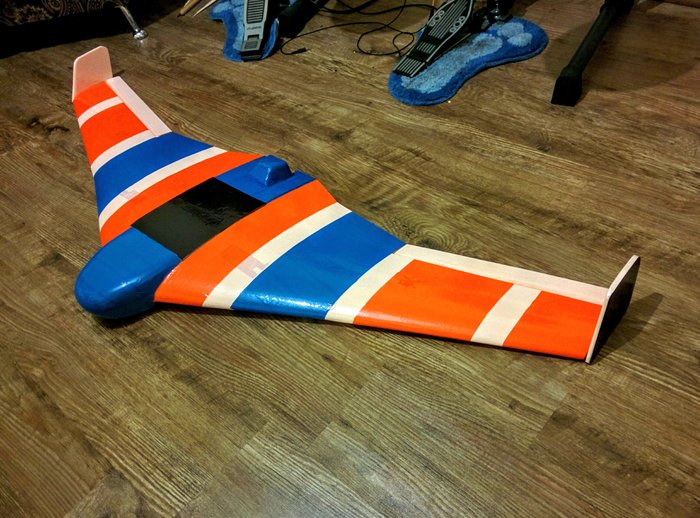

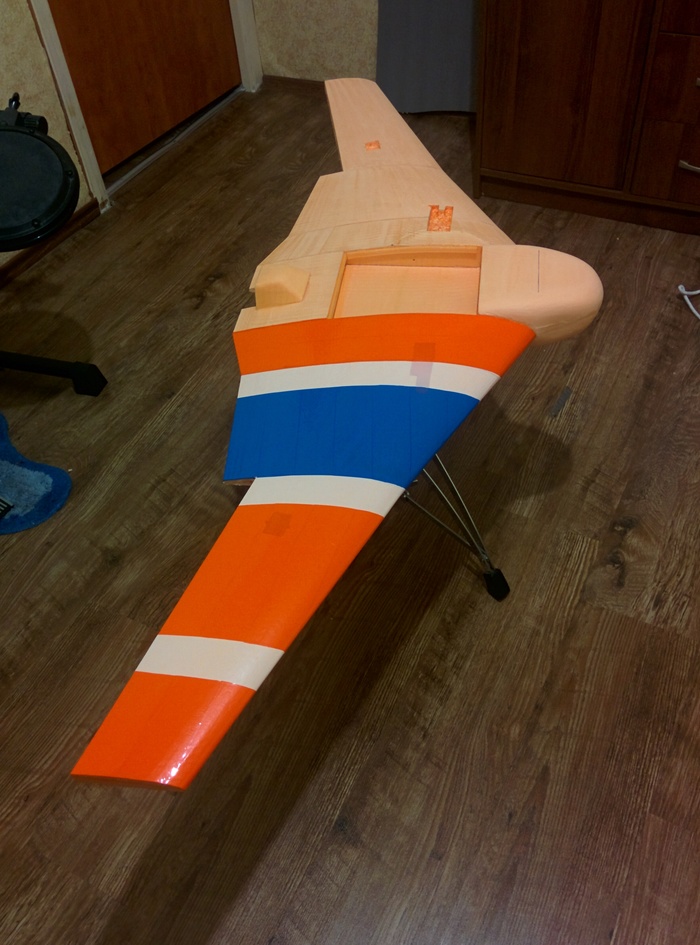

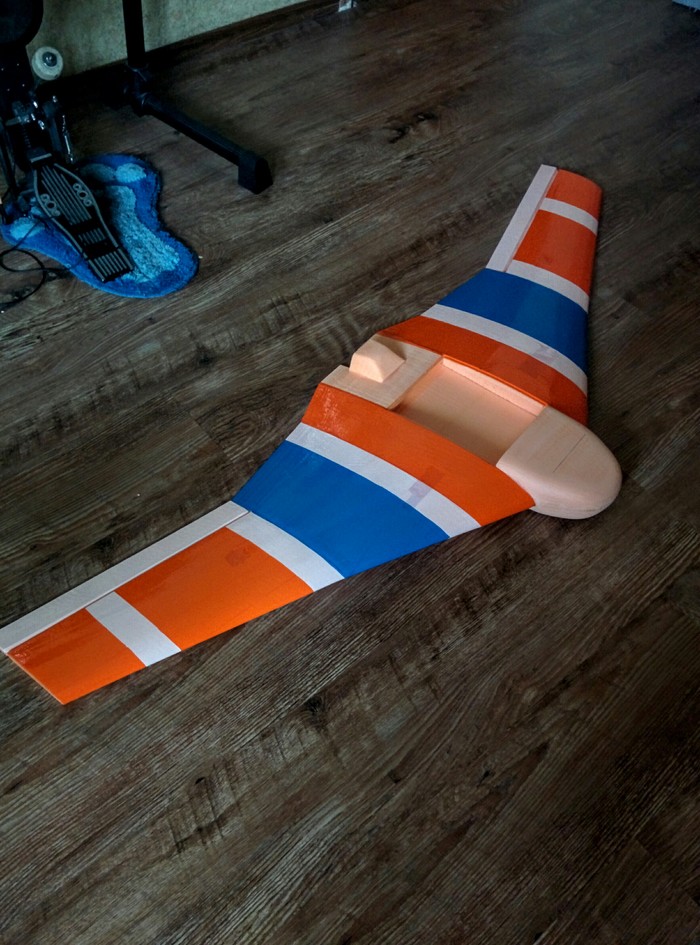

далее обтягиваем цветным скотчем и подклеиваем на скотч элевоны как на петли

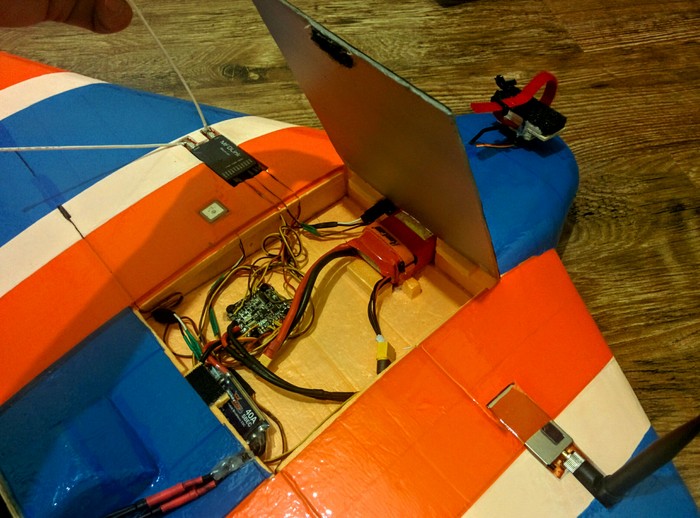

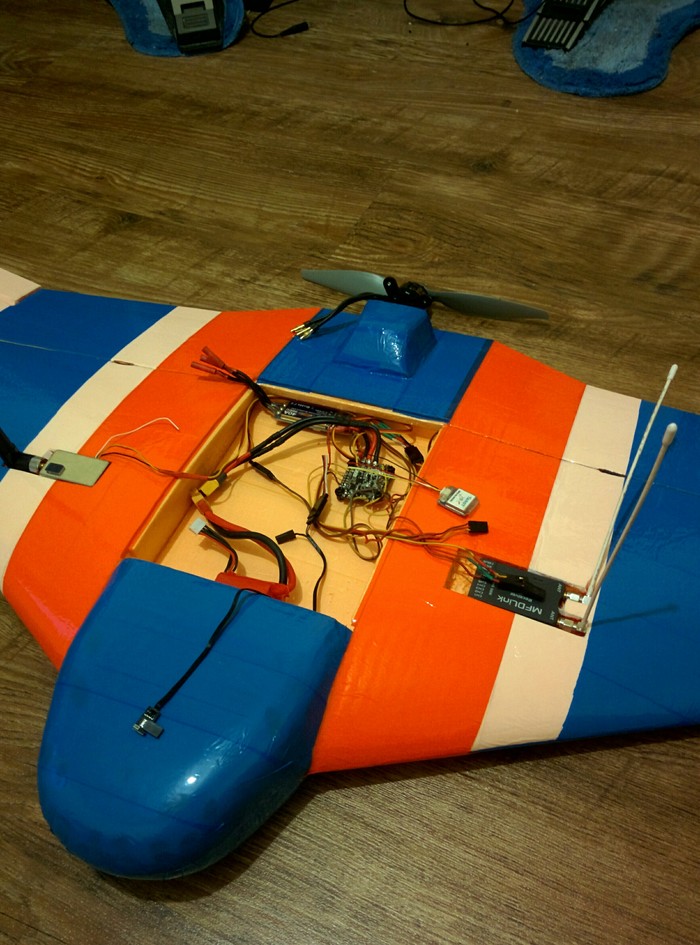

далее устанавливаем электронные компоненты

Электронные компоненты состоят из:

- 2 сервопривода - SG90

- Регулятор оборотов бесколлекторного электродвигателя на 30А

- Бесколлекторный мотор 2212 1400kv

- Пропеллер 6045

- Литий-полимерный аккумулятор 3S 1500 мАч

- Звуковой сигнализатор разрядки батареи

- Приемник радиосигнала, входящий в комплект к пульту радиоуправления.

Пульт радиоуправления можно купить готовый и не очень дорогой,

а можно его сделать самостоятельно по моим схемам:

Комплектующие для радиоуправления нарисованы на схемах.

Но если возникнут трудности, могу подсказать интернет магазины.

Далее в контроллеры пульта и приемника необходимо залить прошивку (скетчи)

их можно скачать здесь:

для пульта:  https://drive.google.com/open?id=1AvFC4VxHeos4JFkUGiK7ANdZKx...

для приемника:  https://drive.google.com/open?id=0B6FvnI2tOaVtQWNOYlZSMjBraU...

И теперь можно выставить элевоны слегка повыше плоскости крыла и пробовать летать.

Кстати, для поиска комплектующих, в описаниях к видео есть почти все ссылки на страницы интернет магазинов по всем деталям.

Если будут вопросы, обращайтесь.

Возможно такая простая конструкция кого-нибудь приведет в авиамодельное хобби.
