Жена поставила задачу сделать подсветку для кухни, и очень ей хочется махать руками для включения/выключения света. Проблем с такой подсветкой нет никаких, пошёл да купил готовое, или сделал сам, для этого всё есть. Но, если кто помнит я делаю ремонт и у меня типа умный дом, в котором есть главная кнопка ВЫКЛЮЧИТЬ ВСЁ. И просто подсветка не есть хорошо.

Ведь если я уходя из дома, нажму волшебную кнопку чтоб выключить  всё и обнаружу, что горит подсветка на кухне и мне нужно идти махать руками, чтоб её выключить, то весь смысл теряется.

Жене то пофиг, ей мои игрушечки до лампочки, а я вот озадачился. Сначала я думал, что на Алике точно всё есть. Ведь есть датчики движения, открытия дверей и др., а значит и этот есть. Но не тут то было, нет таких вот умных переключателей работающих на короткое расстояние. Обычные датчики движения, пожалуйста, а таких нет.

А это значит, мы приступаем к любимому занятию под названием КОЛХОЗ.

Первое, и самое простое решение, которое пришло на ум, это просто воткнуть подсветку в умную розетку или переключатель типа SONOFF. Тогда станет доступно выключение, но для включения нужно будет махать руками и самое главное, что если выключить розетку, то её потом нужно будет включить. Т.е. 100% будет вариант, когда жена махнёт рукой, свет не включится, она скажет что я наделал всякой фигни и зачем это нужно, если не работает, и вообще, что я нехороший. И это будет справедливо, потому что после выключения розетки, нужно будет  её сначала включить достав телефон, а уже потом махать руками. Т.е. это не вариант, всё должно работать независимо, жена пусть машет, а я уж как нибудь с телефона.

Немного подумав, поискав, получив ценные советы от друзей, нарисовалось следующее решение.

Для начала нам понадобится сам переключатель с датчиком махания. Можно вот такой.

Они есть на 12 и 220 вольт. Я взял на 12в.

Далее, нам понадобится вот такой умнейший переключатель.

Работает он так.

Т.е. можно использовать обычный выключатель или телефон.

Так как датчик махания не работает на замыкание контактов, а выдаёт на выходе ток, нам понадобится реле и вся схема в итоге будет выглядеть так.

Кстати, если взять датчик махания на 220в то можно удалить  из схемы Б/П питающий этот датчик, но тогда нужно реле на 220в.

Теперь, когда сработает датчик взмаха руки, подастся питание на реле, оно замкнёт контакты, и умный выключатель подаст ток на б/п подсветки. Если махнуть ещё раз, реле разомкнёт контакты, свет выключится. Всё, жена будет довольна, ну и я тоже, потому что независимо от её взмахов, я смогу всем управлять с телефона и теперь всё интегрировано в общую систему.

Далее всё собираем для проверки.

Теперь, временно, а может быть и нет, аккуратно засовываем в коробочку и проверяем.

Готово)

Осталось дождаться кухни и всё это расположить где нужно. По планам, вся трихамудия будет спрятана на верху, в достаточно лёгком доступе, полезного места занимать не будет.

Когда закончу ремонт, покажу.

По ценам.

Не указываю цену на ленту и б/п для неё, так как всё это индивидуально.

Датчик махания ~600 р.

Маленький б/п для датчика ~100р.

Реле ~25р.

Wi-Fi модуль ~550р.

Ссылок не даю

Можно удешевить конструкцию за счёт применения вот такого датчика махания.

Стоит 70-100 рэ. Но с ним есть свои трудности.

В общем вот как то так.

Доброго всем времени суток. Есть у меня такой датчик движения:

Подскажите пожалуйста как сделать так что бы при попадании объекта под датчик он размыкал цепь, а в нормальном состоянии цепь замкнута. Или проще найти именно размыкающий датчик или можно использовать реле?

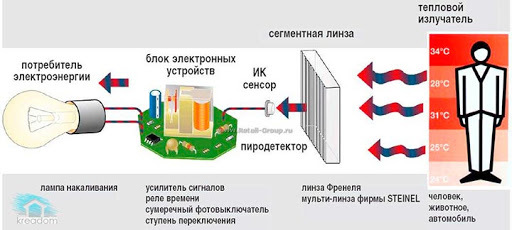

К картинке ниже, тут указана лампа накаливания, которая включается по срабатыванию датчика движения, а выше, как я подразумеваю, охранный датчик движения)
