Сегодня в виртуальном музее необычный калькулятор - Электроника МК-56. Посмотрите внимательно на него:
А теперь представьте, вас попросили посчитать на нем 2+2. Какие клавиши вы на нем будете нажимать?
Клавиши "=" на нем нет, так как он использует обратную польскую нотацию. Можно унижать представителя любого поколения, что даже на калькуляторе простые вещи считать не умеет. Лишь просвещенные могут вывернуть мозги в сторону обратной польской нотации.
Клавиши как всегда прекрасны - из двойного пластика, такие не сотрутся. Произведен в 1990 году, стоил 126 руб.
Используется вакуумный люминесцентный индикатор.
Следы коррозии - то ли конденсатор сок пустил, то ли залили чем-то.
Весьма трудоемкий в изготовлении жгут соединения плат:
Краевой разъем по-видимому для тестирования при производстве.
P.S. Невероятно, рубрика Ретропонедельник выходит вот уже 150 (!) недель.

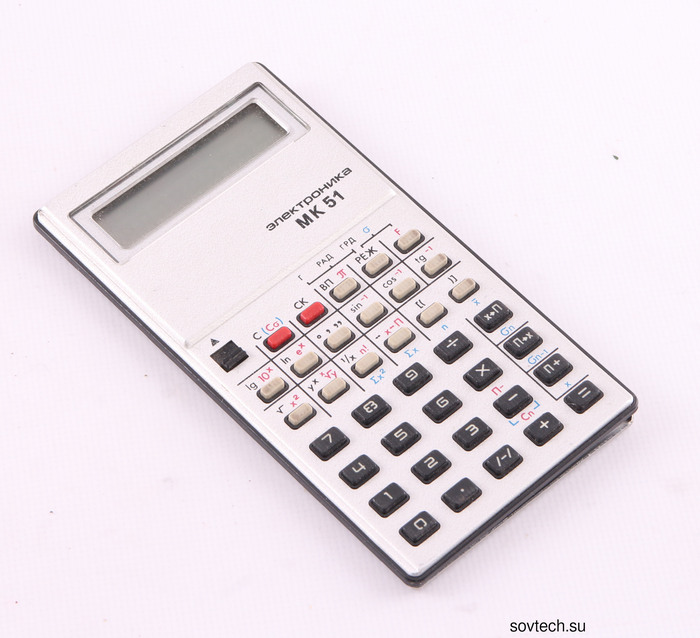

Снова в виртуальном музее калькуляторы. Это практически современно выглядящий МК51, выпускался с 1982 года.
Пластиковые клавиши "расплавились" от контакта с ПВХ чехла, пластификатор из ПВХ успешно продиффундировал и размягчил полистирол клавиш.
Калькулятор мой ровесник.
Печатная плата с маской, графитовыми проводниками площадок клавиш - практически на уровне западных технологий тех лет. Снимать плату полностью я не стал - токопроводящая резинка на место не встанет от возраста.
А вот еще один калькулятор, это Б3-37 1980 года. Имеет лаконичную конструкцию, светодиодный экран, пластиковые клавиши с прозрачным колпачком и горячим тиснением.
Обратите внимание - соединение плат при помощи шлейфа, а не жгута, как в МК56. Да и обвязки по минимуму.
Вот этот черный блочок - похоже DC-DC преобразователь.
Сегодня в нашей еженедельной рубрике виртуального музея - автотестер АТ от опытного завода "ростовский", г. Ростов-на-дону
Советская промышленность помимо АВОметров общего назначения выпускала специализированные приборы для нужд авторемонтных предприятий. В целом для ремонта авто не требуется прибор умеющий измерять переменное напряжение в 600В или ток в единицы микроампер. Нужен простой, дешевый, дубовый прибор, даже диапазон вольтметра выбран 0-3В для измерения банок АКБ и 0-15В для измерения всех остальных цепей.
Цена на корпусе 15р 58 коп, что говорит о том, что прибор продавался через розничные сети.
В приборе есть нагрузочное сопротивление на 1 банку свинцового АКБ. Вот тут есть фото вворачивающихся электродов.
Корпус из карболита. От масла и растворителей не поплывет, сам по себе как корыто - в луже воды не хапнет. Но не прочен при ударе. Смотка проводов не продумана, как и крепление на вертикальные поверхности.
Сегодня в нашей еженедельной рубрике двое из ларца, одинаковых с лица. МК-41 и МК-42. Начнем с сорок первого. Произведен ПО Светлана в 1982 году
Интересный "ломаный" дизайн.
Внутри микросхемы в экзотических круглых корпусах.
К145ВВ6, Х109 и Р107
Интересно, что не смотря на "ломанную" форму корпуса, печатная плата прямая.
Следующий у нас МК-42. 1990 год, тоже ПО Светлана. Цена 100 руб. Видно, насколько поработали над технологичностью изделия. Печатная плата теперь односторонняя, микросхема одна - К145ВХ1. Выводы ВЛИ уложены в пластиковый сепаратор, а не индивидуально одеты в кембрик. Впрочем и математические функции проще.
Рабочая суббота и нерабочий понедельник чуть не сбили с толку. Сегодня в нашей еженедельной рубрике пыточный прибор. Точнее стиральная машина СВП-1 (Стиральный Вибрационный Прибор-1). Выпускалась она недолго, и дальше поймете почему. В интернете не так много информации про нее.
В СССР выпускалось как минимум две модели вибрационных стиральных машин - СВП-1 и ВСП. Выпускались недолго - с конца 50х по начало 60х
Фото для самопроверки - умеете ли вы читать чертежи?)
Принцип работы: внутри есть электромагнит. Электромагнит, запитанный переменным током притягивает якорь 100 раз в секунду. К якорю прикреплен диск, который движется вместе с ним и тем самым вызывает перемещение воды с моющим средством в ванне. Перемещение небольшое, но достаточное, чтобы повысить эффективность стирки больше, чем простое замачивание.
Конкретно у СВП-1 есть еще небольшой клапан, который через полый шток создает поток воздуха, который создает пену.
Такая "ретона" на максималках. Но если первая в силу свое маломощности вообще бесполезна, то СВП-1 могучая штука. Правда есть один большой недостаток, из-за которого они так и не стали популярными.
Она шумная. даже так, она ОЧЕНЬ ШУМНАЯ! Вы слышали как работает вибрационный насос "ручеек"? Так вот, она используя чугунную ванну как резонатор, работает еще громче. О том, что вы стираете, по звуку узнают все соседи, даже соседний подъезд.
Ловушка - маркировка на вилке. Не верьте, она 12В, если включить в 220В то выбьет автомат.
Снимаем заднюю крышку:
Провод припаян
Диск отворачивается. 1958 год - используется только резина, металл.
Вынимаем пакет из штука и якоря.
От воды начинку отделяет мембрана, с уплотнительным колечком. В штоке отверстие, через которое нагнетается воздух от движения мембраны, при помощи клапана. Увы, резина превратилась в песочное печение.
Сам якорь похоже омеднен под лаком для защиты от коррозии.
Все детали разом.
Разделительный трансформатор, чтобы никого током не убило
И да, я конечно же подключил СВП-1 к 100Вт УНЧ, дабы попробовать его как сабвуфер-стиратель. Некоторые треки с унц-унц-унц вполне могут сработать для стирки.
Вероятно прототипом послужила вот эта вибрационная стиральная машинка vibrette из германии 50х годов. Других примеров аналогичной техники я не нашел.
Вместо струбцины на край ванны используются съемные лапы.
Но немцы сразу делали ее на 220В, технически это влияет только на то, каким проводом мотать обмотку электромагнита.
Благодарим Александру Шестакову за предоставленный экспонат. Мой телеграм канал для тех, кому удобнее читать меня там: https://t.me/serkov_me
Сегодня в виртуальном музее новый экспонат - электросчетчик СО-И446 1978 года. Произведен Вильнюским заводом электросчетчиков. Форма счетчика узнаваема любым жителем СССР
Причем почти наверняка, счетчик который вы увидите - будет сделан на Вильнюском заводе. Построен в 1949 году, с 1950 стал производить счетчики тип СО. 1974 году завод переименовали в Вильнюсский Завод Электроизмерительной Техники (ВЗЭТ). Перед самым распадом СССР ВЗЭТ был переименован сперва в конце 1991 года в Государственный Вильнюсский Завод Электроизмерительной Техники "SKAITEKS", затем АО "SKAITEKS". В конце 90х объявлен банкротом, в 2009 ликвидирован. В 2014 снесен.
Под крышкой, пломбируемой после установки, видно почернение. Это слабое место этого счетчика, внутри начинает греться и сгорает контакт перемычки. На фото СО-446 и СО-446М 1989 года. Чуть ниже посмотрим в чем заключалась модернизация.
Откроем, счетчик не герметичный, но уплотнение от пыли присутствует.
Принцип действия - индукционный. Током потребления нагрузки возбуждаются вихревые токи в алюминиевом диске (для сего в счетчике две обмотки - напряжения и тока). Под влиянием этих токов диск начинает вращаться, со скоростью, пропорциональной потребляемому току. Из-за того, что обмотка напряжения под сетевым напряжением всегда, счетчик может "голосить", производя шумы даже если нет нагрузки.
Механизм шестерен из латуни:
Также есть магнитный тормоз, который не дает вращаться слишком быстро. Со временем магнит может ослабевать, давая погрешность измерения в плюс.
Колеса счетчика из алюминия:
Так как это счетчик - внутри есть элементы подстройки, которыми на производстве счетчик настраивался. Видно, что раскушено несколько короткозамкнутых колец, и перемещена перемычка.
Самый интересный элемент - подпятник диска. Это сапфировая пятка и опора со стальным шариком, которая обеспечивает вращение диска без усилия, при этом этот узел должен работать десятки лет без обслуживания. На фото видно, но шарик износился и потерял форму, площадь опоры стала больше, трение растет. Это дает погрешность в минус.
А что же СО-446М? Модернизация заключалась в основном в замене металла на пластик в счетном механизме.
И он тоже сгорел, в том же месте:
У любого измерительного прибора есть межповерочный интервал. Я как-то взял три старых счетчика СО-446, соединил последовательно и включил через них обогреватель. Конструкция проработала всю зиму, и я списал показания. Вместо одинаковых, разбег был весьма существенным, чуть ли не под 30%, нужно поднять архив. Но так как у меня не было образцового счетчика,я не могу сказать в какую сторону получилась погрешность в итоге, в пользу кармана или в пользу электросетей.
Ну про мой телеграм канал вы знаете и так, кому удобнее читать там - найдете в профиле.
Сегодня в нашей рубрике - запчасти. Есть расхожая байка, что когда закладывали АвтоВАЗ, и рассчитывали мощности производства компонентов, то не учли потребность в запчастях. Про эту байку ничего сказать не могу, но про запчасти к бытовой технике немного сказать могу.
Первый экспонат - это комплект пластиковых элементов для утюга. Если посмотреть на крышку, то можно увидеть надпись от прессформы о цене утюга:
Но если перевернуть, то видно, что цена комплекта новых пластиковых деталей 50 коп. Рукоятка из карболита - это прочный, красивый термостойкий пластик, но весьма хрупкий. Замена могла понадобиться при падении утюга на бетонный пол. Хотя чаще люди склеивали осколки на эпоксидный клей.
Самыми распространенными и востребованными запчастями были нихромовые спиральки от нагревателей: электроплитки, утюги, ИК лампы - везде использовались эти спиральки. Верхние две упаковки - спирали производства свердловского завода трансформаторов тока, завод жив и поныне.
Прокладки для крышки скороварки. Со временем они дубели и требовали замены.
Цена 31 коп.
Нагреватель - ТЭН, кажется от электросамовара, поправьте меня:
Иглы для проигрывателей грампластинок. Патефонные иглы в выпуск не попали, продавались наборами.
Запасные лезвия для электробритв:
Еще нихромовые нагреватели. Самая тонкая спиралька - нагреватель электропаяльника.
Рукоятки для крана смесителя:
Снова иглы для грампластинок, из Махачкалы. Есть кто оттуда, завод сохранили?
А на этом моменте аффинажники возбудятся, вот такие наборы радиодеталей попадали в широкую продажу. В остальном радиодетали либо вытаскивались из старой аппаратуры, либо делали ноги с радиозаводов.
Расширяем круг интересов виртуальной коллекции музея на инструмент. Сегодня в моем виртуальном музее в качестве экспоната - советские ключи. Начнем с гаечных:
Выпускались множеством заводов. Только на фото выше можно насчитать заводов пять. Мой святой грааль - ключик на 5,5. Встречается такой не часто, даже в современных наборах. Качество было разным, были и прекрасные кованные ключи, и барахло вырезанное из стального листа. Часто из листа вырубались ключи для комплектования изделий. Наверное самый известный - велосипедный ключ (фото я спер)
Но всегда хочется универсальный ключ, чтобы не носить с собой тяжелое железо. Народ начинает изобретать что-то вроде такого: (из поста Древовидный гаечный ключ)
Но такое творчество часто под запретом - кривое изделие может сломаться и травмировать горе-работника. Какие универсальные решения есть заводского производства? Например вот такие косточковые ключи (dog bone wrench).
Пользуются популярностью у мотоциклистов и велосипедистов - занимают мало места и имеют небольшой вес. Конкретно эти - точно советские, но откуда - понятия не имею, в комментариях подскажут.
Следующий вариант увеличить универсальность - раздвижные губки ключа. Он же шведский ключ (шведик), он же разводной ключ:
Дальнейшее развитие идеи - самозажимной ключ:
Обратите внимание на насечку на губках, им можно крутить не только шестигранные гайки но и круглые тела!
Увы, разборчивого клейма на ключе я не нашел.
Ну и наконец - газовый ключ, он же трубный ключ. Благодаря насечкам и конструкции он заточен под круглые трубы, а крутить гайки - опциональная возможность. Выпущен на новосибирском инструментальном заводе, @zavodniz, вы их еще производите?
