Ремонт блока питания Thermaltake TR2 650W за копейки
Для тех, кто предпочитает видеоформат, смонтировал ролик:
Приветствую, пикабутяне!

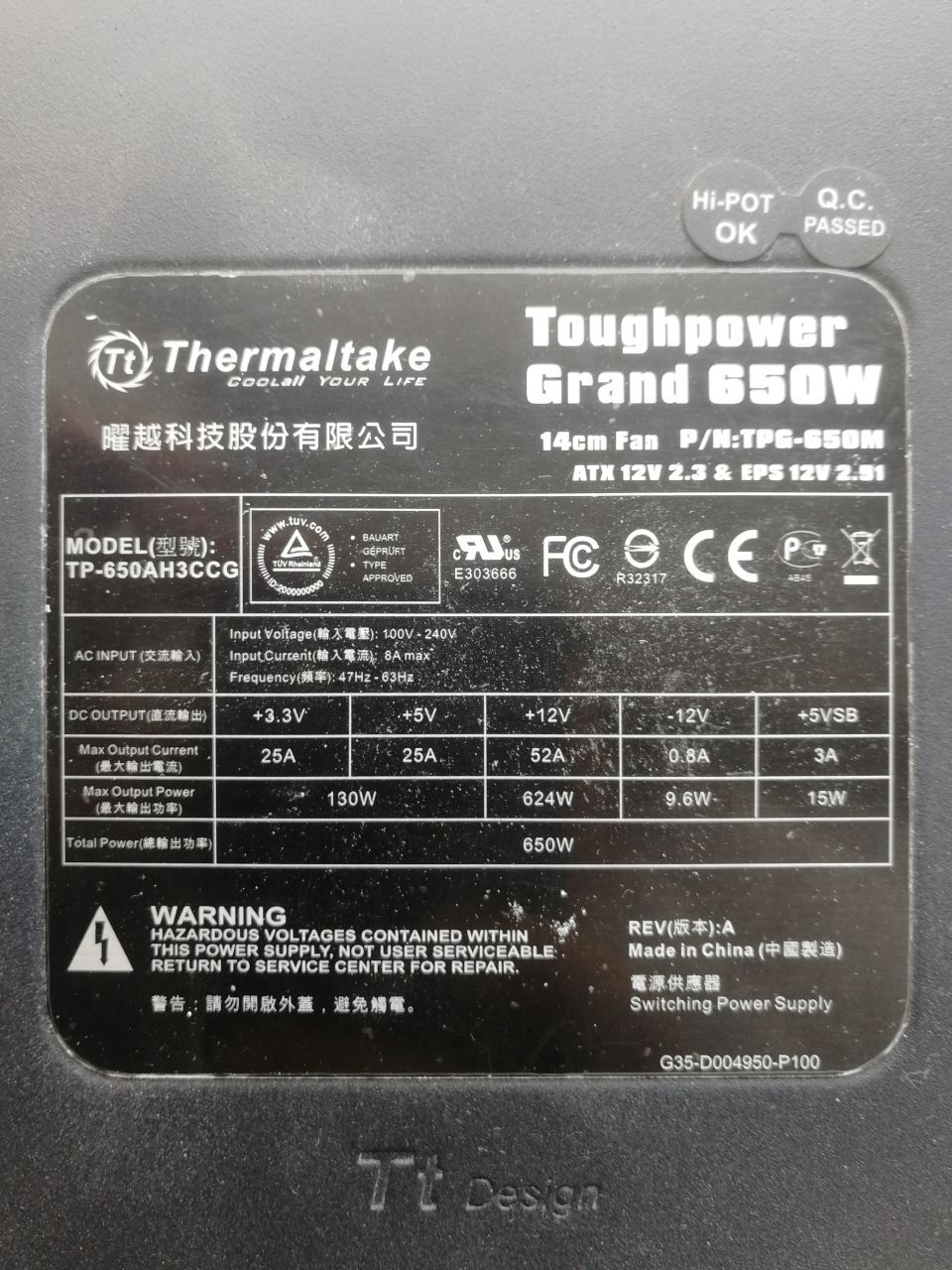

Сегодня будем ремонтировать блок питания Thermaltake TR2 650W с бронзовым сертификатом. Неисправность у него следующая. При включении все кулеры на самом БП и на материнской плате начинают вращаться, но компьютер не запускается и картинки не выдает.
Забегая вперед, скажу, что для того, чтобы починить этот блок, нам придется заменить всего лишь одну деталь размером несколько миллиметров и стоимостью несколько копеек.
Разбираем и продуваем от пыли:
После осмотра блока на наличие визуальных дефектов, а также прозвонки силовой части, никаких отклонений найдено не было. Проверив выходные напряжения, обнаружил, что все напряжения в норме, кроме сигнала POWER GOOD. На нем 0.026 В вместо 5 В.

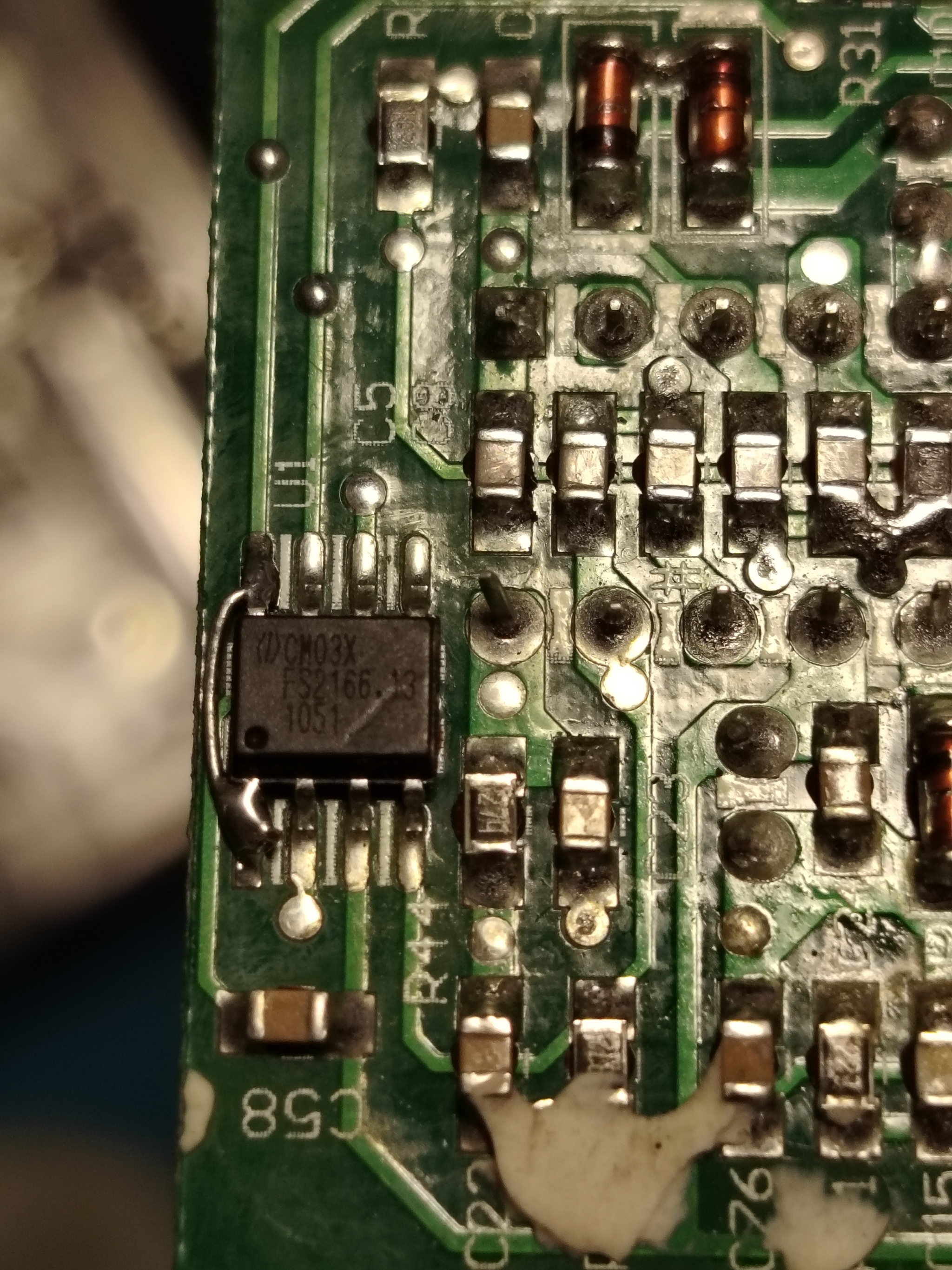

Данный сигнал формируется микросхемой супервизора ST9S429-PG14, которая является аналогом известного PS229. Именно по этому сигналу материнская плата понимает, что блок питания стартовал и стабилизировал все напряжения, и можно начинать запуск. Находится микросхема здесь:
Схема подключения супервизора в данном блоке выглядит следующим образом. Сигнал с 5-вольтовой обмотки трансформатора выпрямляется через диод, фильтруется конденсатором Cpgi и попадает на делитель напряжения, состоящий из двух резисторов, на выходе которого при условии, что с трансформатора пришло достаточное напряжение, получается не менее 1.15 В, необходимых для старта микросхемы. Далее этот сигнал поступает на ее 1 ногу. Проверил фактическое напряжение на этой ноге, и оно оказалось всего 0.4 В.
Итак, у нас есть всего 4 элемента, которые могут повлиять на ситуацию - это диод, конденсатор и два резистора. Резисторы проверил - они исправны и их номиналы в норме. Диод тоже исправен, но на всякий случай пробовал менять на новый. Остается конденсатор. Вот он:
Обычно такие конденсаторы либо в КЗ, либо работоспособны. Этот не был в КЗ и выглядел хорошим мальчиком, а потому первоначально я признал его исправным. Далее я долго пытался найти причину в низком напряжении на трансформаторе, в нагрузочном резисторе 5-вольтовой линии, в коэффициенте делителя напряжений и неисправности самой микросхемы. А также рассматривал вероятность вмешательства высших сил. Как говорится, в чужом ремонте соринку видим, а в своем бревна не замечаем.
Выпаиваю злополучный конденсатор, и что я вижу:
Одна из ножек отвалилась!
Запаял вместо него другой конденсатор емкостью 1.1 мкФ, и блок успешно заработал. На ноге 1 сигнал POWER GOOD INPUT появился, сигнал POWER GOOD OUTPUT также появился. Компьютер стал стартовать без проблем, а потому ремонт можно считать завершенным.
Желаю всем научиться ремонтировать простые неисправности, чтобы сэкономить кучу вашего времени и денег. Спасибо за внимание!
