Ответ на пост «Альтернативная коммутация»⁠⁠6

Повидал всякой альтернативной коммутации, но один раз вообще уху ел.

Небольшая предыстория:

Прикупил друг квартирку  на вторичном рынке. До этого ютился в малосемейке с женой и сыном. Условия там были ппц. Комнатушка 5х3 метра, не более. Кухонька малюсенькая. Малосемейка, одним словом.

А тут трёшка. Хоть и в старом фонде. Дом построенный колхозным кооперативом для своих работников. Двухэтажный, по три квартиры на этаж в подъезде.

Пригласили меня помочь с электрикой. Они там уже снесли часть стен, объединили одну комнату с кухней, переделали ванную и еще по мелочи.

Обговорили где будет висеть щиток, как пойдет разводка, где будут свет, выключатели и розетки.

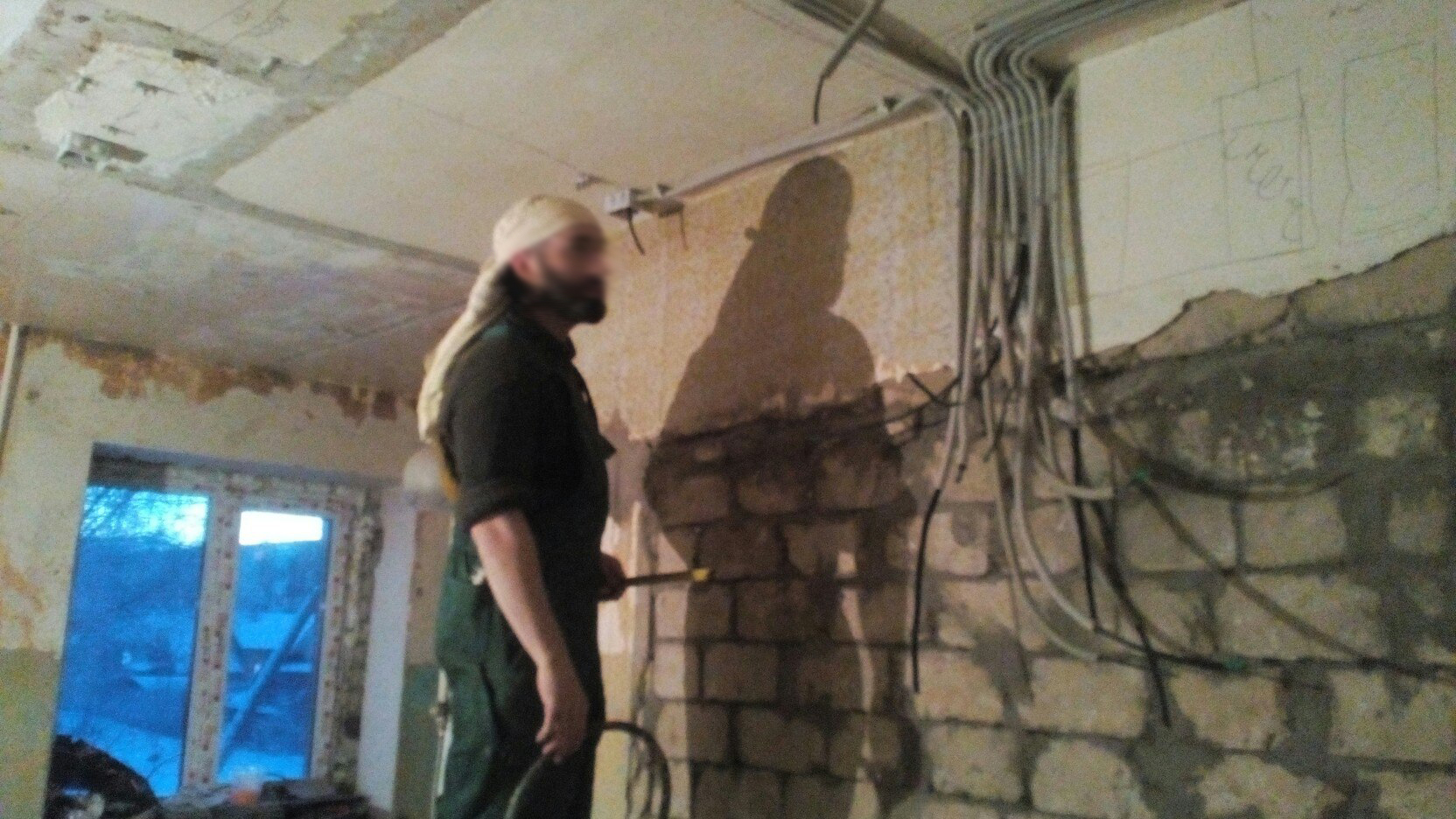

На фото я в процессе.

Когда сделали, пришла пора отрубать старую электрику и подключать вводной кабель.

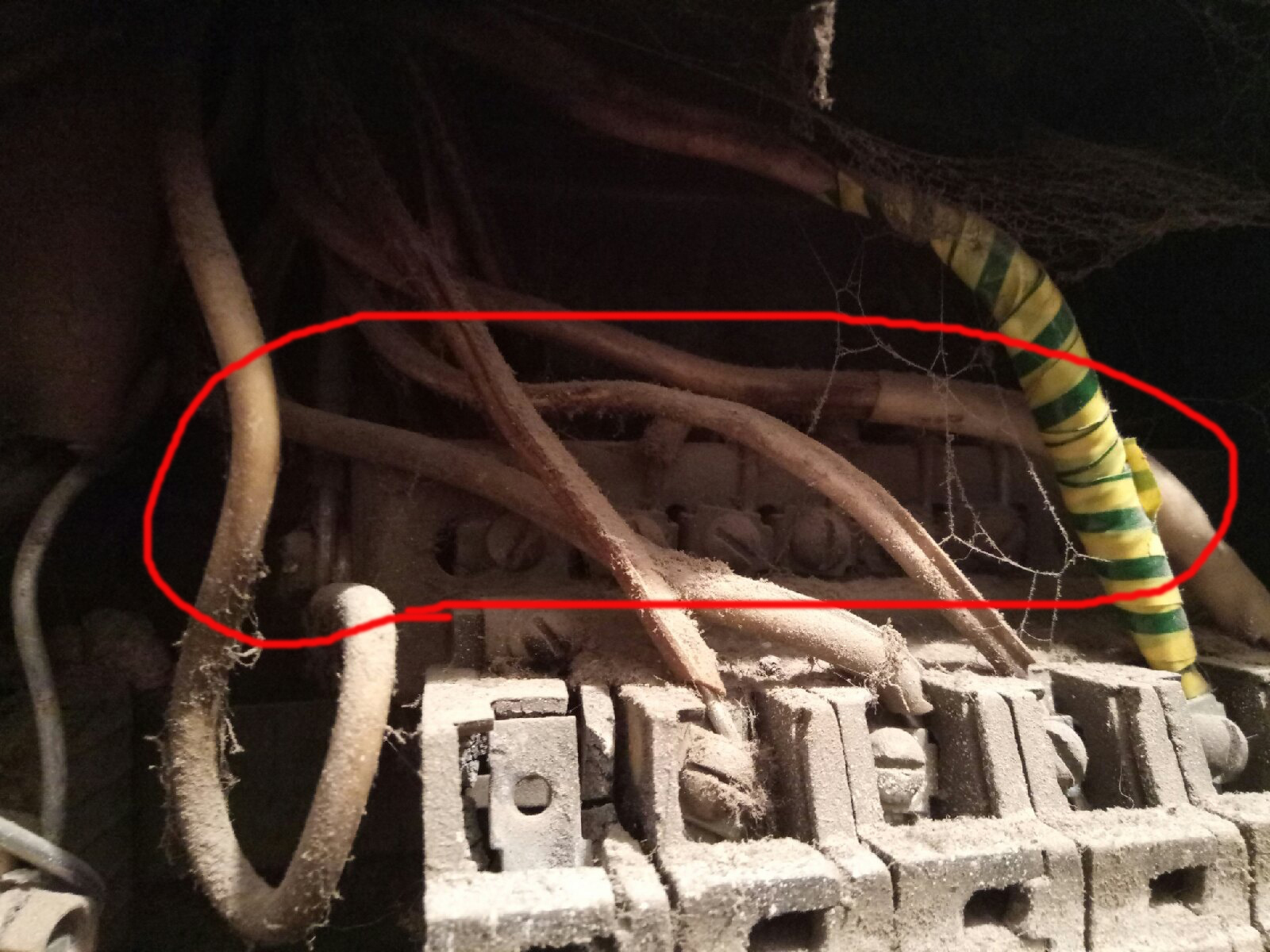

Щиток поближе:

Такого звездеца я не видал ни разу.

В лучших совъетских традициях сделано люминием.

Автоматы древнее древнего. Неизвестно рабочие или нет.

Рассмотрим ещё поближе?

1: провод обгорел возле самой металлической трубы. Расстояние от неё миллиметр.

2: алюминиевый провод намотан прямо на обгоревший вводной провод.

Ачотакова то? Походит ишшо.

3: провод подключенный по методике "2" скручен еще с двумя алюминиевыми проводами, которые, в свою очередь идут на автоматы и в квартиру...

4 и 5: отгоревшие заводские места подключения проводов. При попытке открутить винт, шляпка на второй фазе сразу свернулись. На третьей её уже не было. Видимо из-за этого в головах типа "электриков", родились альтернативные подключения методов "2" и "6".

6: медный провод с петелькой, которая накинута(!) на ржавый от перегрева болт второй фазы... Петелька уже так-же зелёная от коррозии.

Этот проводок идет... куда бы вы думали? Правильно! В скрутку, блеать, с двумя алюминиевыми проводами!

Нулевая шина более-менее в порядке.

Крепление автоматов сделано таки образом, что снимаются они сразу же обоймой. По одному их отключить и поменять НИВАЗМОЖНА!

Поглядели на распред щит на дом...

Короч, отключать его я не рискнул.

Был призван товарищ, так-же имеющий опыт в электрике и стали решать как пройти этот квест.

Было принято решение не отключая напругу, что естественно грубейшее нарушение, подключатся к первой фазе.

Я сделал провод с клеммой, гайку , шайбочки приготовил.

Пришлось отгибать шину с фазой в сторону, ибо налезть гайке мешали болтики крепления шины.

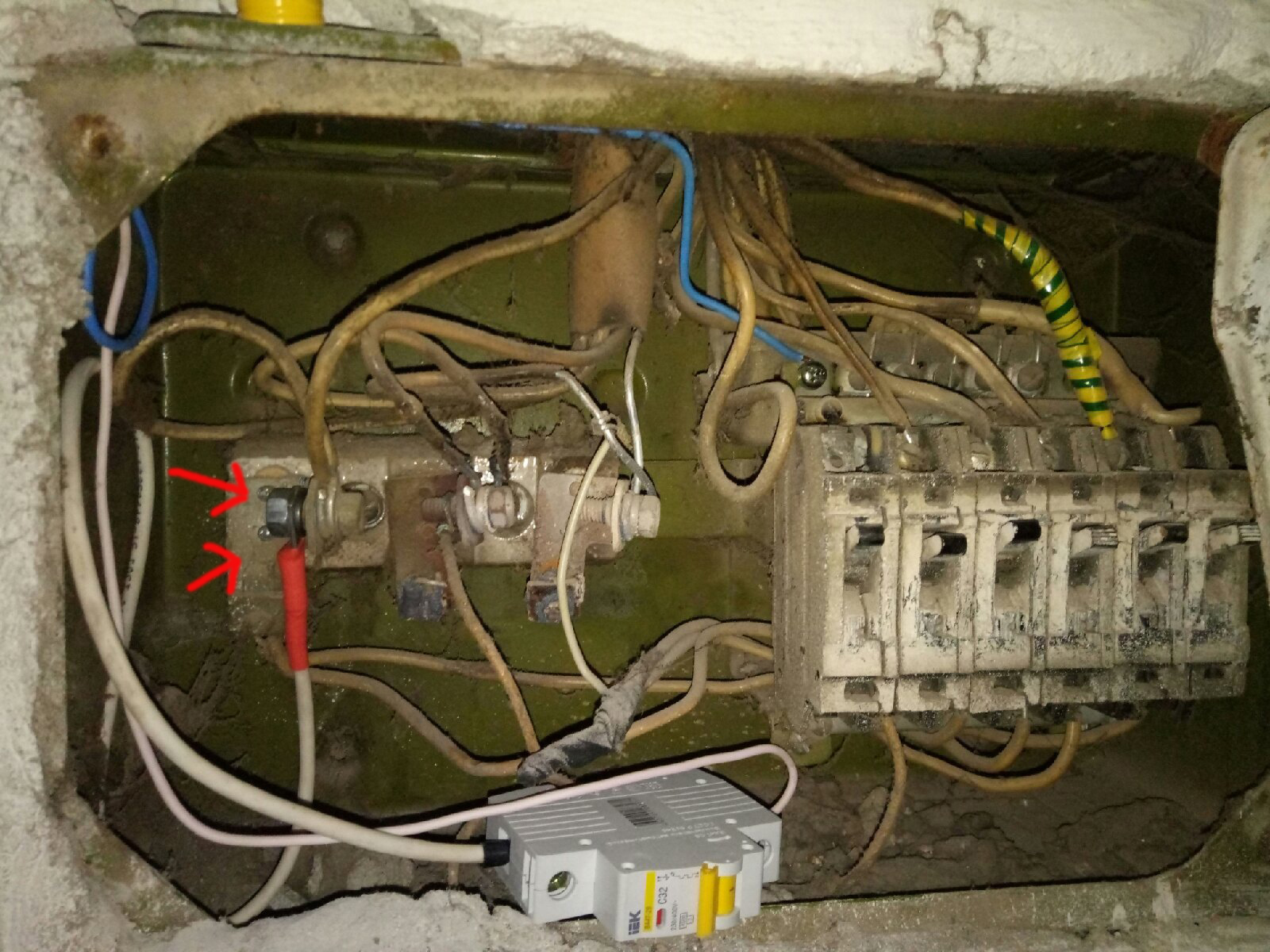

Еще пришлось надсверливать сами винты, что держат её в керамической подставке. Стрелками помечены. Они гайке не давали налезть. Т.е. в центре болта сделать отверстие, а потом с помощью спец ключа вовнутрь выкручивать. Головки винтов находятся с обратной стороны, поэтому традиционным способом открутить их никак.

После подключения кабеля  и затяжки гайки, нужно было снова закручивать эти винты, для надежного крепления шины. Крутили в резиновой перчатке. Поверенной, с завода.

Дальше уже подключение автомата на 32А. Пришлось его положить вниз, ибо крепить его не на что. Автомат нужен для аварийного отключения из коридора вручную, а не для того чтобы он отрабатывал. Для отработки есть автоматы в щитке, внутри квартиры.

Вот так получилось. По моему разумению самое адекватное подключение во всём подъезде.
