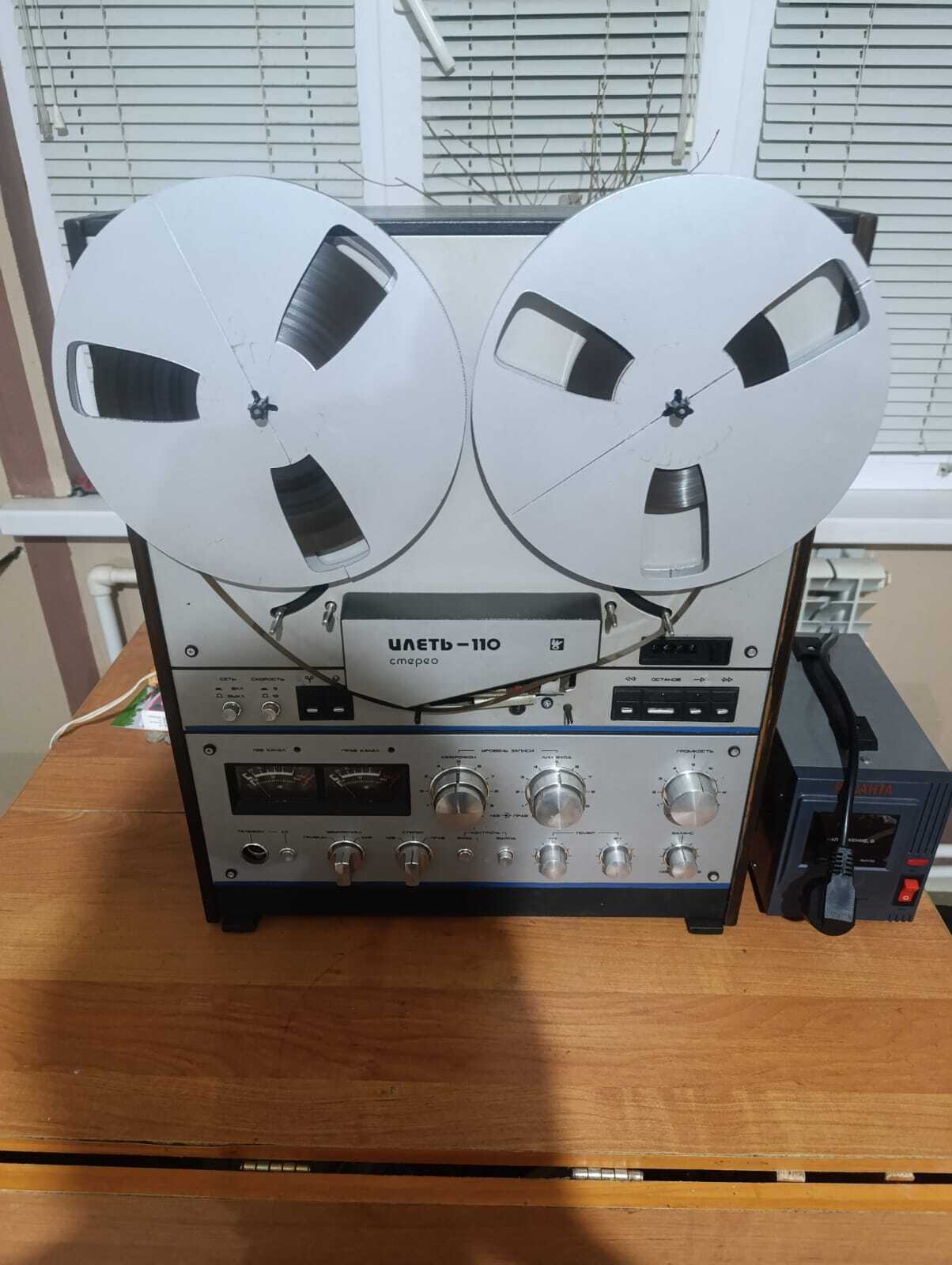

Катушечный магнитофон «Илеть 110 стерео». Обслуживание. Ремонт. Настройка⁠⁠

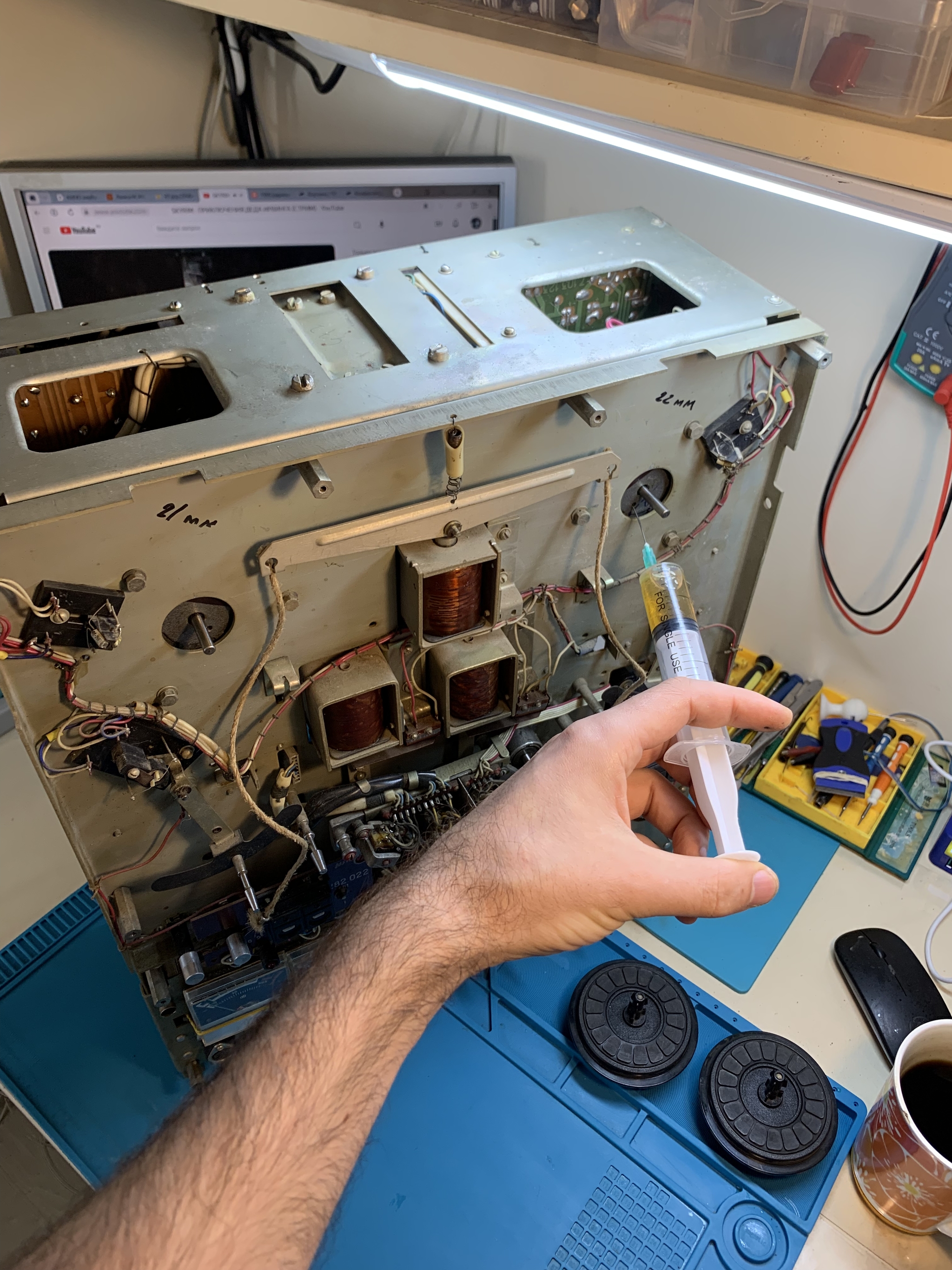

Выпускался в середине 80х в городе Волжск, практически параллельно с собратом «Ростов 105» в одноименном городе. Технически и схемно аппараты идентичны. Аппарат пришел ко мне в рабочем состоянии и требовал настройки и мелкого ремонта. Также заказчик попросил установить в магнитофон Bluetooth модуль и повесить его на вход «приемник». Аппарат мною был разобран, смазан, доменяны электролитические конденсаторы.

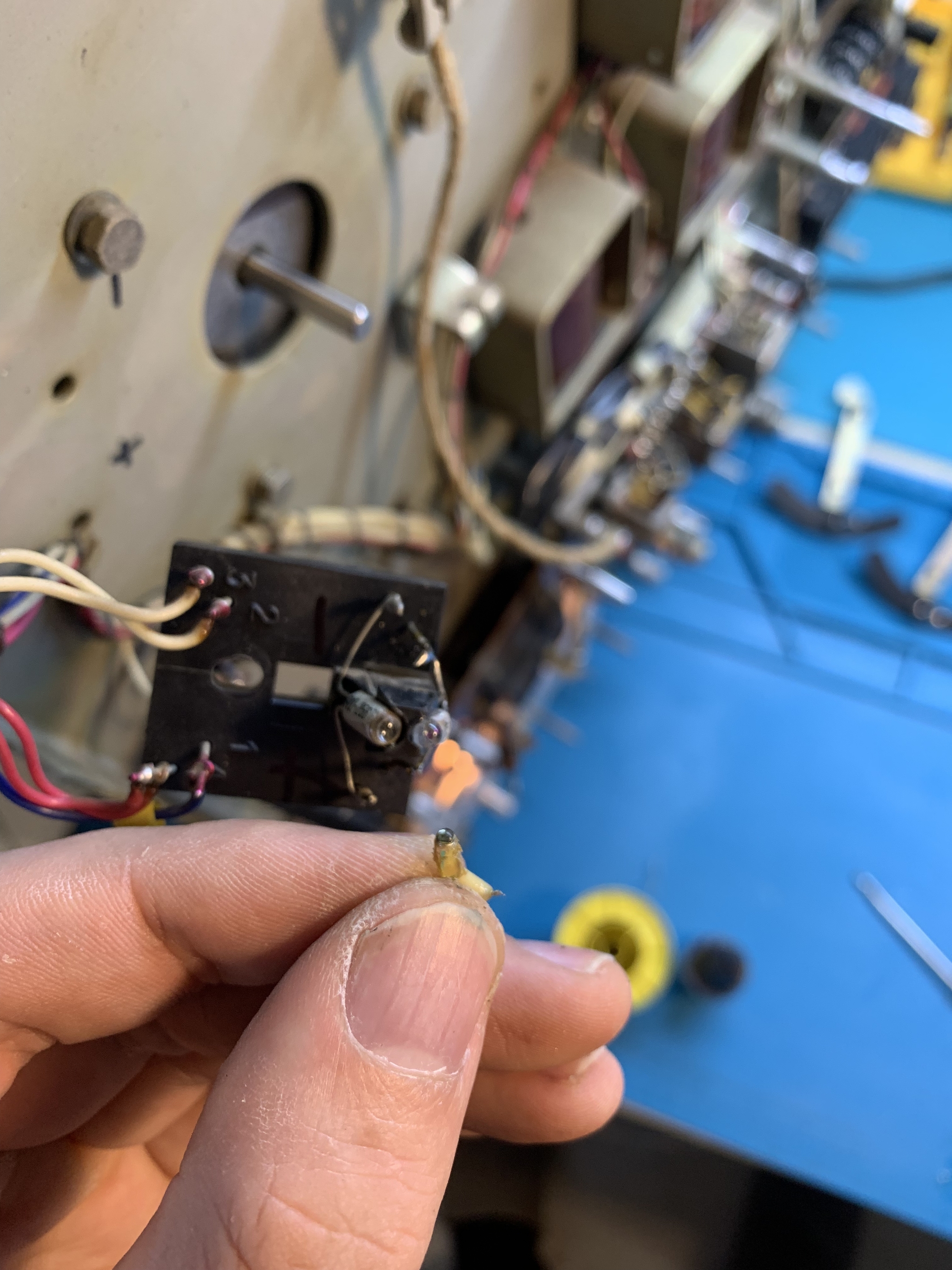

Также были заменены ик светодиоды, настроены по руководству натяжение ленты дв режиме воспроизведения и скорость перемотки.

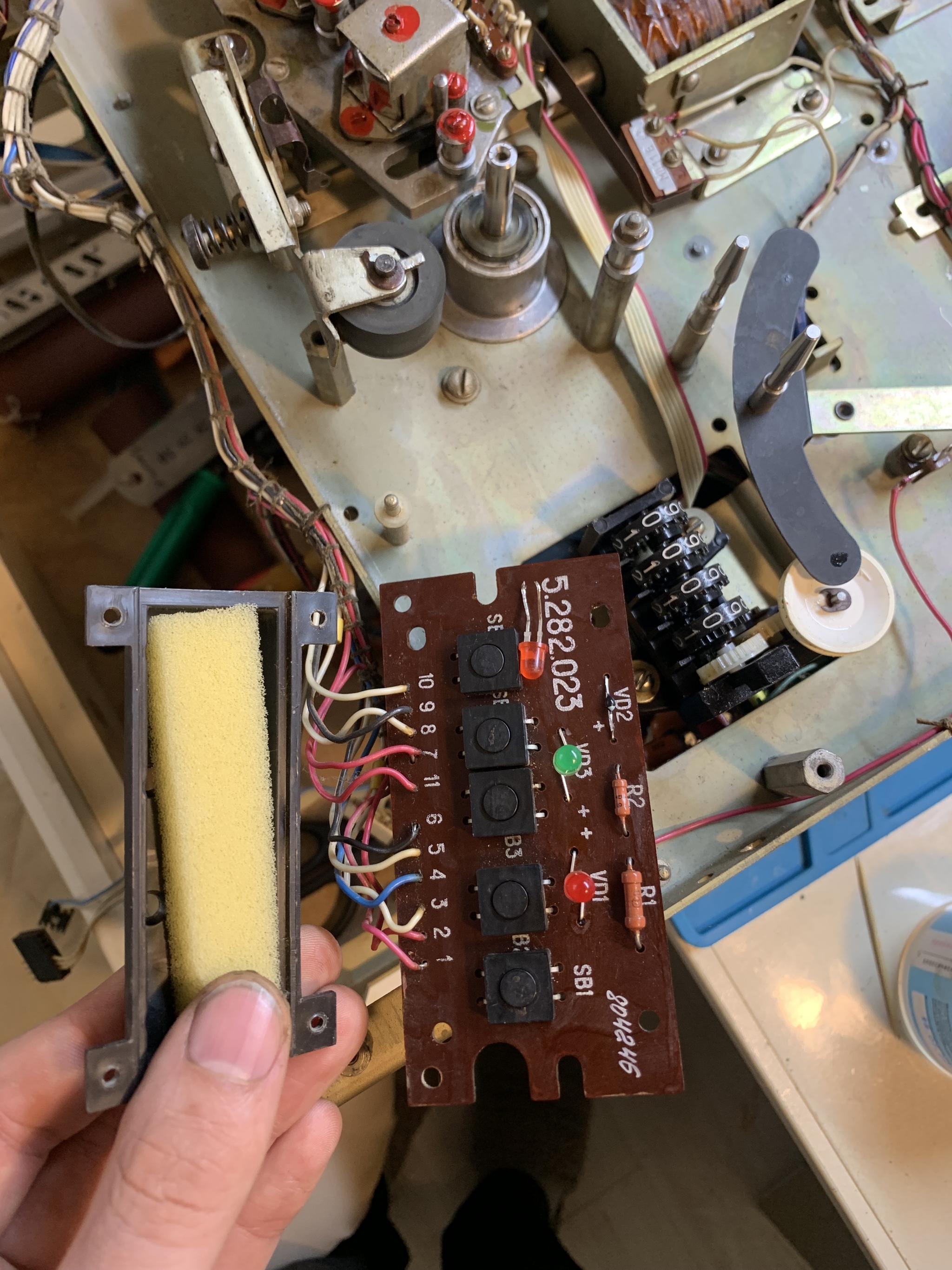

Севшие светодиоды индикации режима работа также заменены, толкатели задемпфированы новым поролоном.

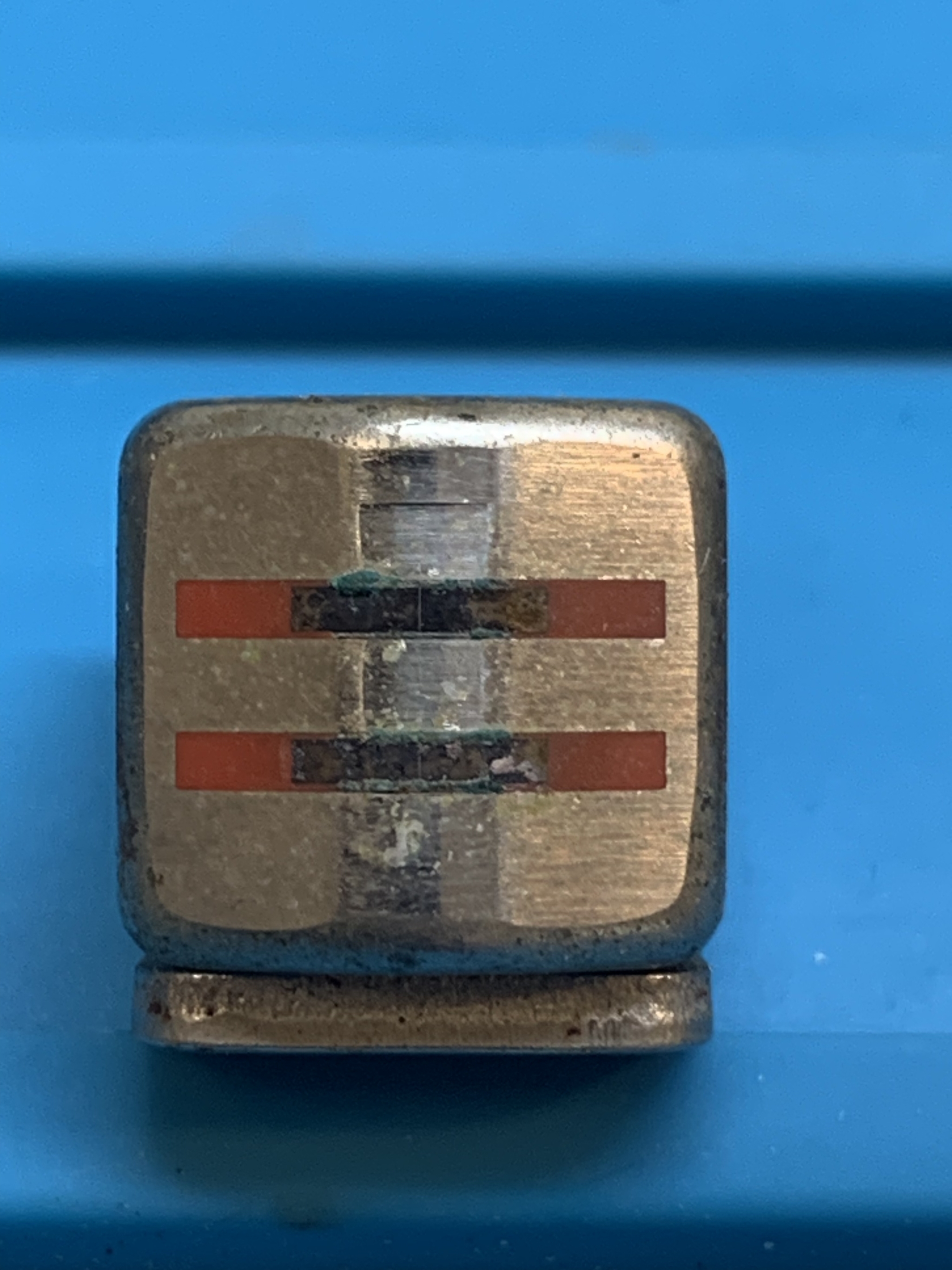

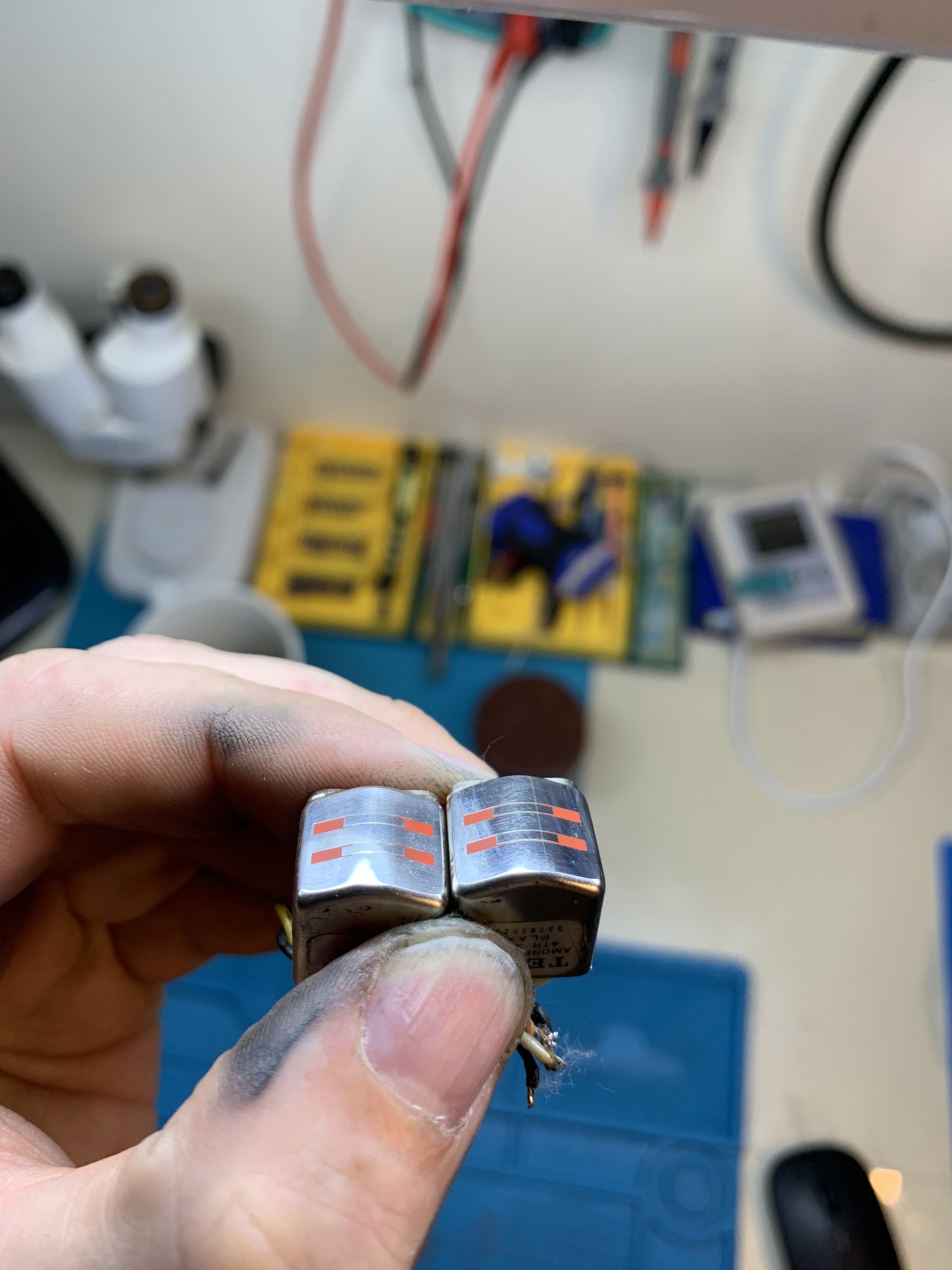

В ходе настройки записи, выяснилось, что ВЧ хорошо пишется только если прижать ленту к головкам, нужна полировка. Головки здесь японские, фирмы TEAC. Они хорошо подаются полировке. Фото с износом, коррозией и налетом от ленты до полировки:

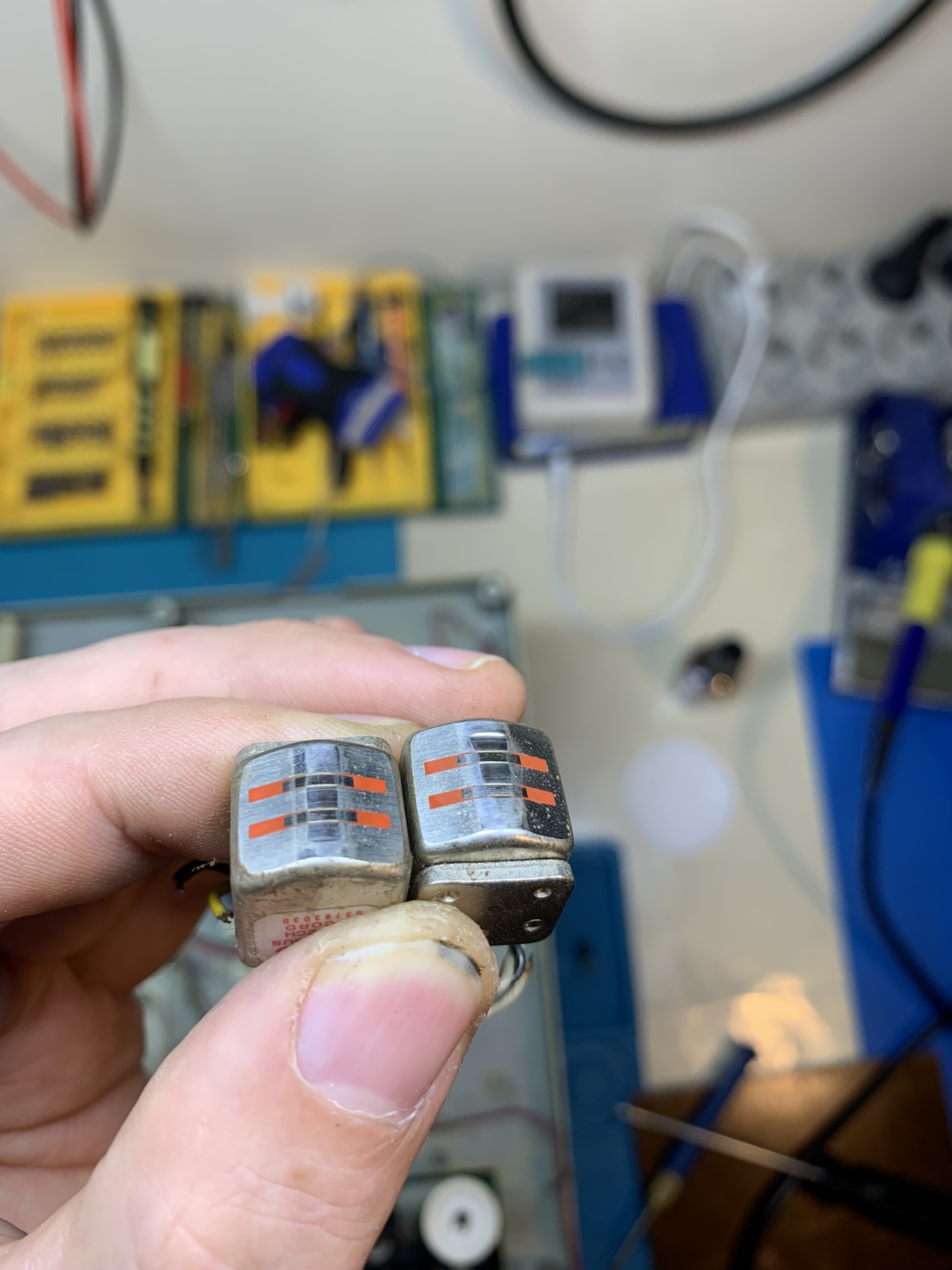

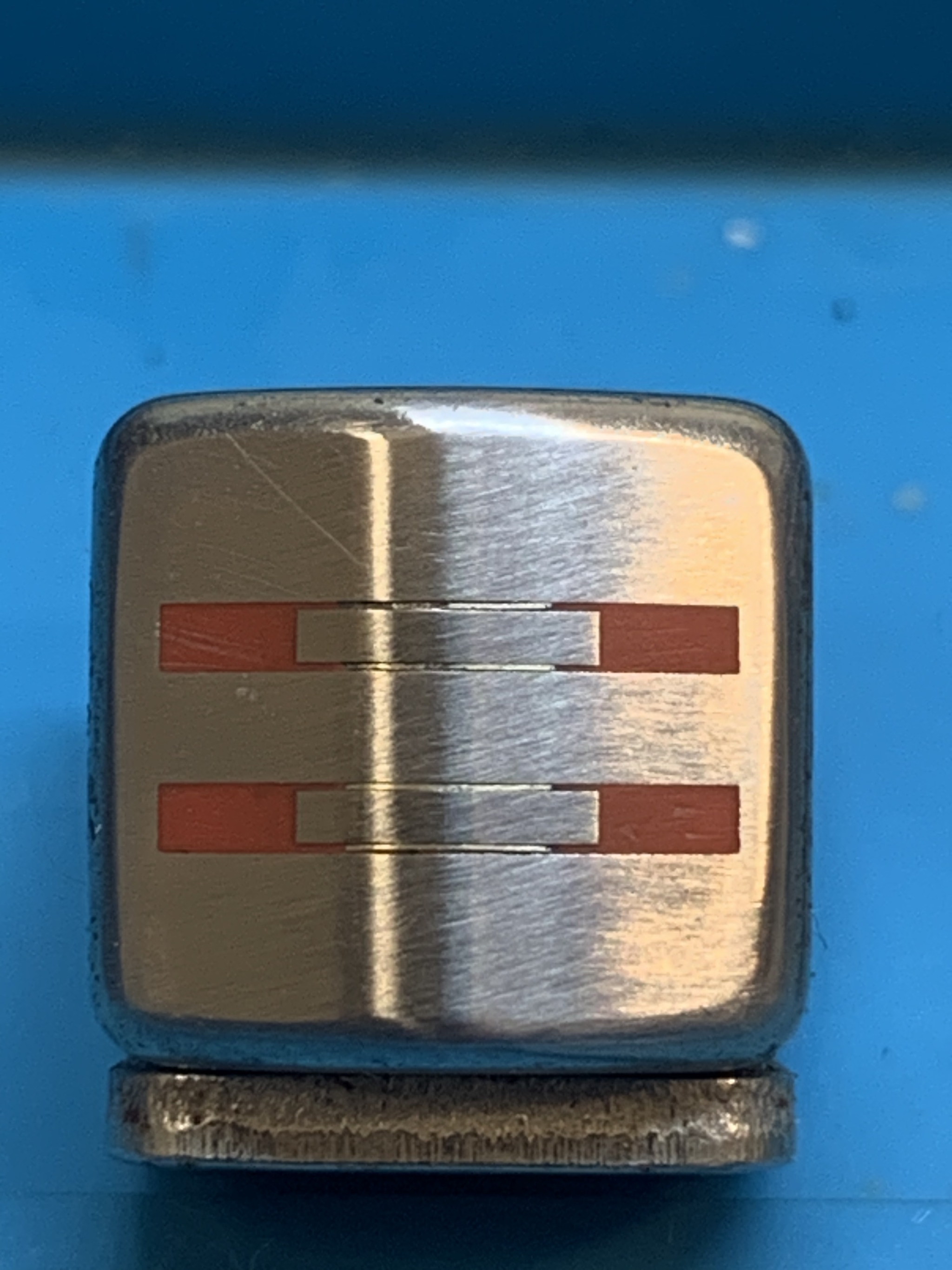

Фото после полировки:

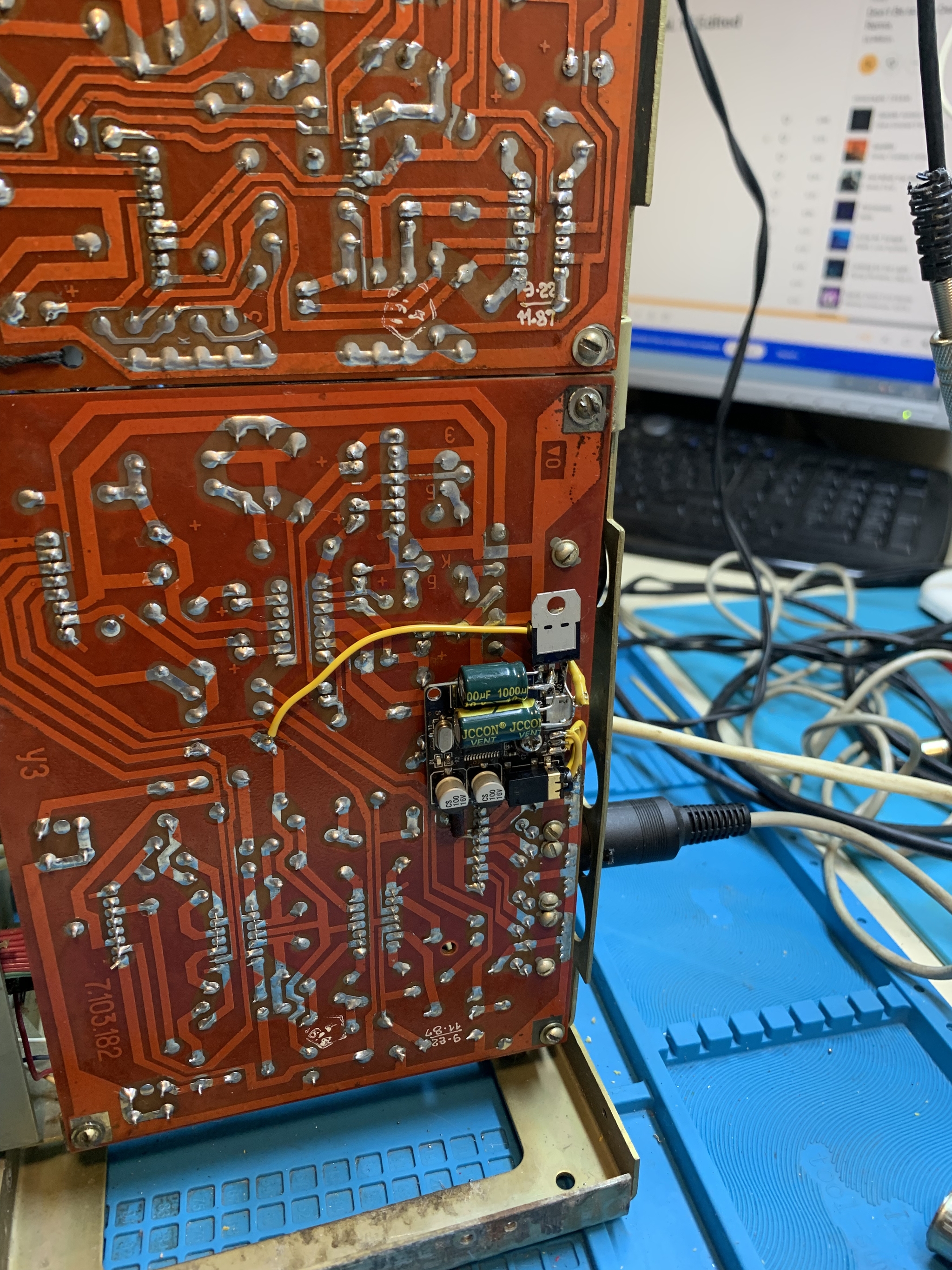

Как попросил заказчик, модуль установил тоже, питание взял от линии +15в и далее через параметрический стабилизатор на 5В LM7805 запитал в сборе, закрепил все это на латунной стойке:

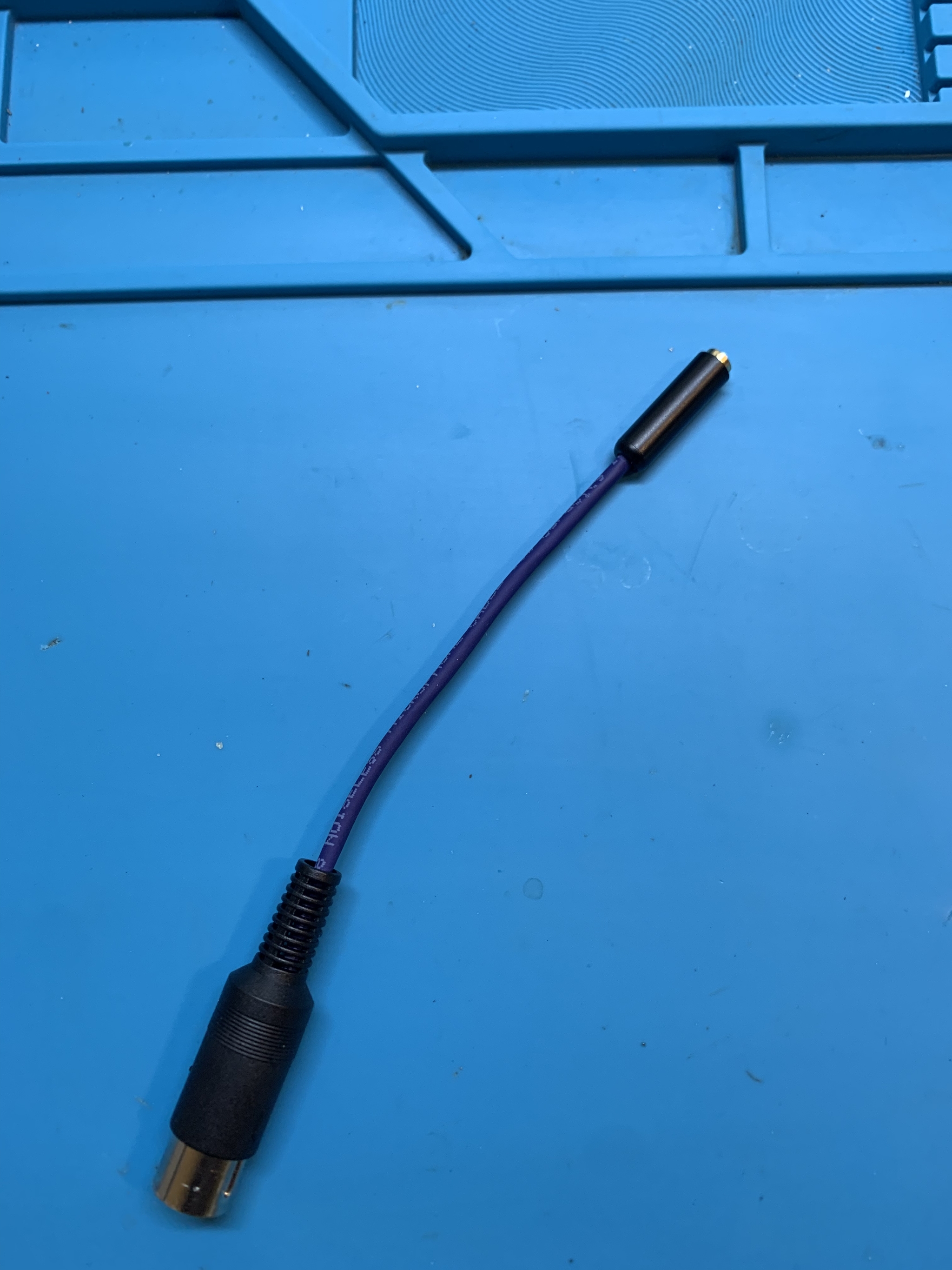

Также заказчик попросил спаять переходник на наушники:

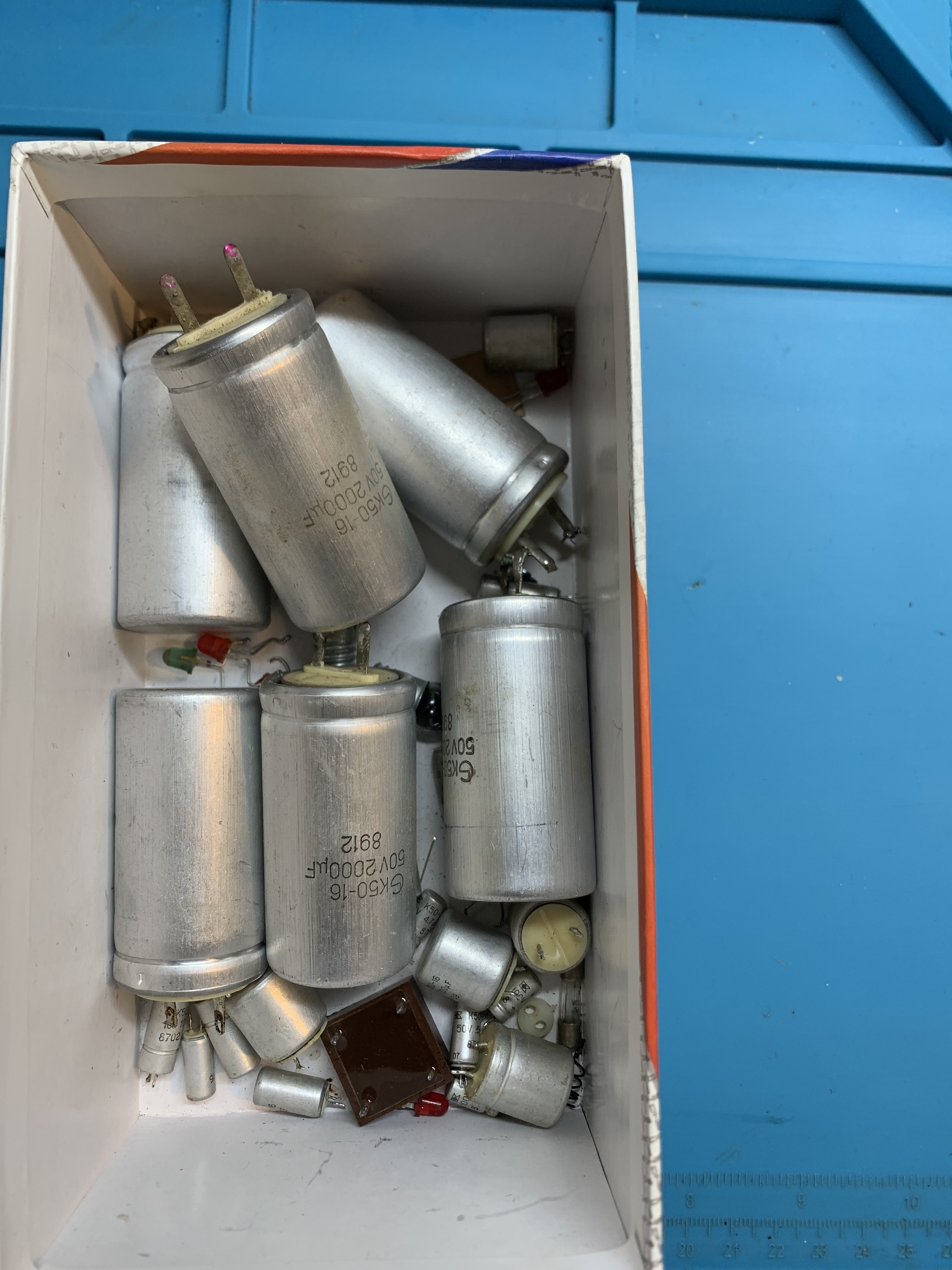

Также была неисправность с долгим появление звука при воспроизведение с ленты, после включения, решилась заменой микросхемы К157УЛ1А. Диодные мосты в целях профилактики были заменены на современные диоды 1n4007 1A. По традиции, коробочка с замененным:

Ну и конечно, демонстрация работоспособности после ремонта:

Видео от заказчика (Павел,привет!) через некоторое время после получения аппарата:

Благодарю за внимание к моему труду! Всем желаю здоровья, крепких сил, удовлетворения от проделанной работы и хорошей музыки в хорошем качестве! Мир!
