УДТ делятся на ВДТ и АВДТ. УЗО - устаревшая аббревиатура, так как в системе TN автоматическое отключение питания осуществляется автоматическими выключателями или предохранителями, если произошло замыкание на открытые проводящие части с возникновением сверхтока. Поэтому в новых ГОСТах нет этой ПУЭшной аббревиатуры, есть УДТ, ВДТ и АВДТ
Чтоб у тебя при проблеме в ТЭНе стиральной или посудомоечной машины не отрубился весь дом и отсутствие геморроя с поиском проблемного места. Разница в 10 тысяч рублей конечно этого не стоит по твоей логике. А ещё тты не только азу с узо перепутал, но и узо с дифавтоматом. Всё ещё хочешь продолжить доказывать мне, что я дурак?

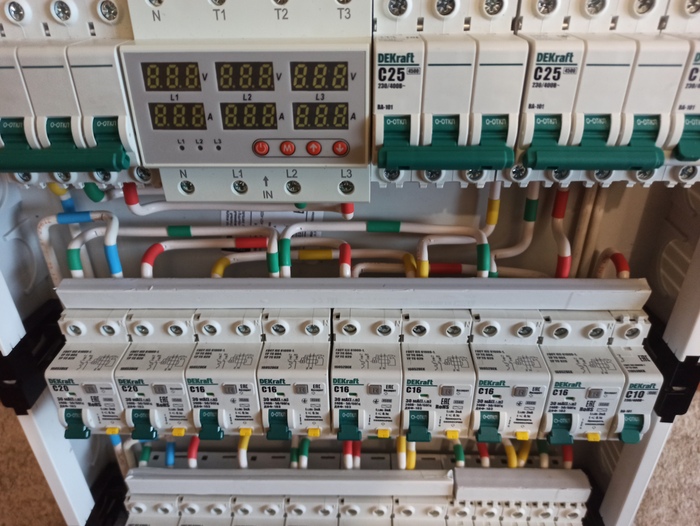

Если можно. Как бы еще схемку увидеть. Я конечно по трехфазной не очень. Не понятно: с 63А приходит на счетчик, далее на 25А. А там стоит шина, которая передаст фазы на другую 25А и 10А-ки. И от этих 25А и 10А-ок снова сверху уходят провода вниз на диффы. А смысл тогда во второй 25 и 10-ках, если они работать не будут?

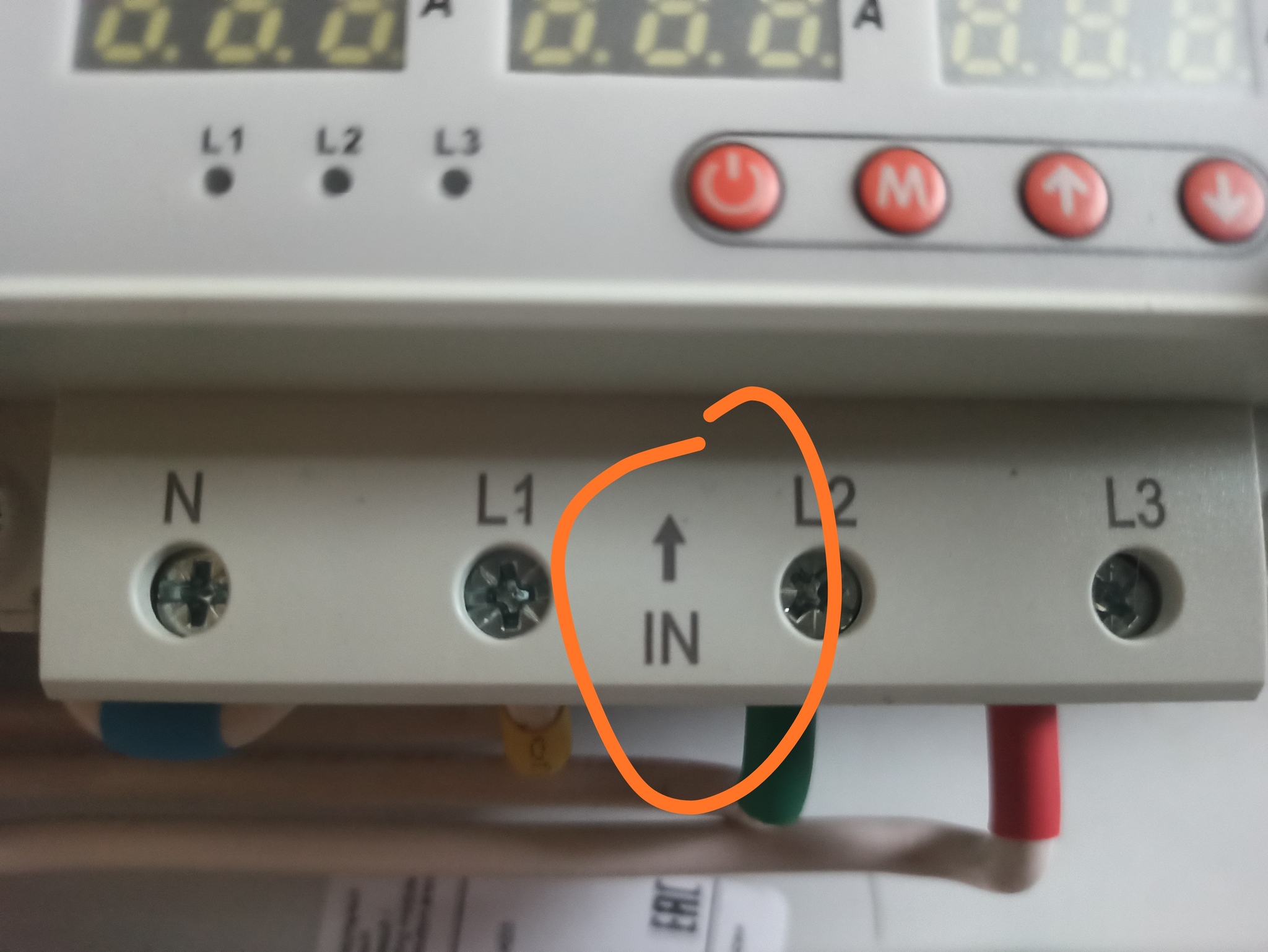

Понял. Первый и второй 25А-е для оборудования на 380V. А я думаю зачем он "прошёл мимо автоматов".
Провод 10 или 16 кв. мм? Как вы так его аккуратно крутите и чем, если не секрет?

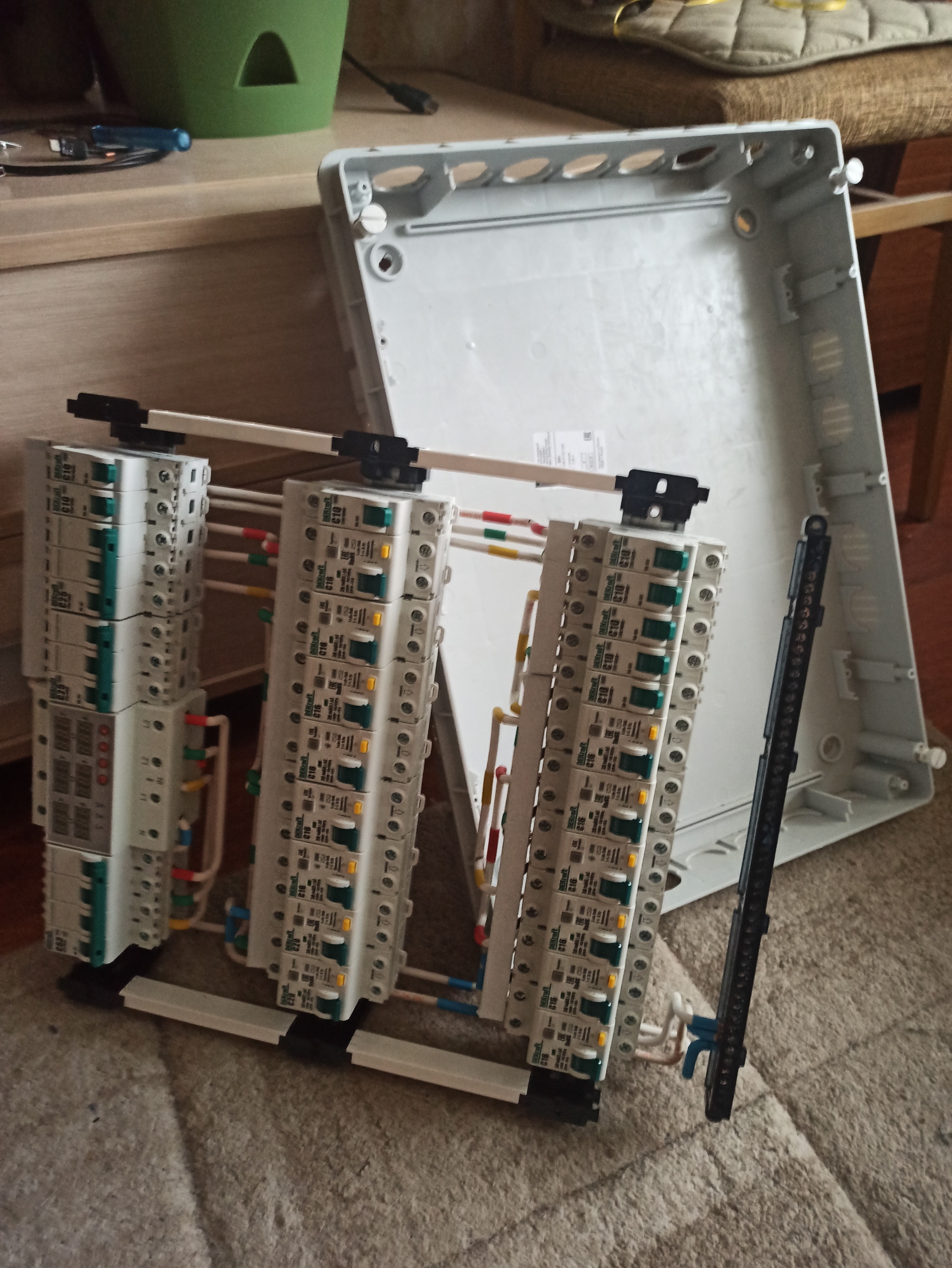

Вот нифига не понимаю зачем щит до установки собирать? Собранный и устанавливать тяжелее. И как доверить человеку подключение щита, если он его собрать не может?
Вопрос, а почему бы по фазно не распределить группы? Мне кажется что слишком много перемычек из-за чередования фаз.И при нынешних реалиях декрафт считаю оптимальным по соотношению цена-качество. АВВ почти весь контрафакт, качество ниже плинтуса. По работе брали десятка два узо на 40А, неисправны оказались почти половина, а цену ломят как настоящий. Сами продавцы говорят что нет никакой гарантии, как попадешь.
Безопасно? возможно, но не более безопасно, чем если ставить АЗУ не на одну розетку, а на группу. СНИП и ПУЭ я, конечно же, читать не буду, потому что там вряд ли написано, что АЗУ на кажную розетку надо ставить.
пытался сделать "порно" и даже получилось кое что, но пару лет спустя потребовалось доработать квартирный щит с учетом новых требований, красоту пришлось распотрошить ))
Два дня. Вместе с проколом 34х посадочных для дверной арматуры. Руку набьешь - на ваш шкафчик как раз часа два-три. Одно немного напрягает - коммутация под рейками)
Да и вообще, дядя ты выложил фото, захотелось критики. Ты ее получил. В ответ ты злишься на всех (почти) комментаторов и брыжжешь слюной... Ты мазохист?
Как ты не поймёшь что у тебя свои принципы, ты им следуешь, у людей свои принципы. Нах тут с тобой спорить. Не нравится , не выкладывай свои работы. Хочешь чтоб тебя по головке погладили и похвалили? Это к маме
Ой ебать какая важная курица, посадят его. Напиздел, Толстой позавидует - вода и ни слова по делу. Чувак, ты сам понимаешь в каком свете сам себя выставляешь?
По фото не очень понятно. Получается два трехполюсных на 25А, и все остальные запитаны напрямую с ркн, тогда нормально. Но с чередованием, все равно поспорил бы.
У вас идет чередование - ж, з, к. А почему не сделать по группам, группа ж, группа з, группа к, так и перемычек было бы по меньше, только ввод и гребенка.
Тут есть определённые тонкости. Попробую объяснить просто. У нас приходит 3 фазы, их нужно равномерно распределить. Под гребёнку, как вы сказали, удобно делать, когда используются однополюсные автоматы - поставил их в ряд и накинул шину сверху. Но когда мы начинаем использовать дифы - архитектура устройств не позволит так сделать, за одним исключением - воткнуть щит ещё большего размера, где на верхней рейке будет вся вводная история и ниже будет ещё 3 рейки, на которых будут фазы А, В и С соответственно. При подключении линий по такой схеме с большой долей вероятности произойдёт перекос фаз (наверху будут розетки, ниже свет, ещё ниже резерв). При ччередовании фаз эта проблема сглаживается
там непонятно зачем три фазы. подключение, вроде как дороже, а платить всё равно по потребляемой мощности. я на фотах не увидел (может слепой) с какого автомата необходимо именно 0,4 кВ? то есть линейное напряжение. Там везде фазное.

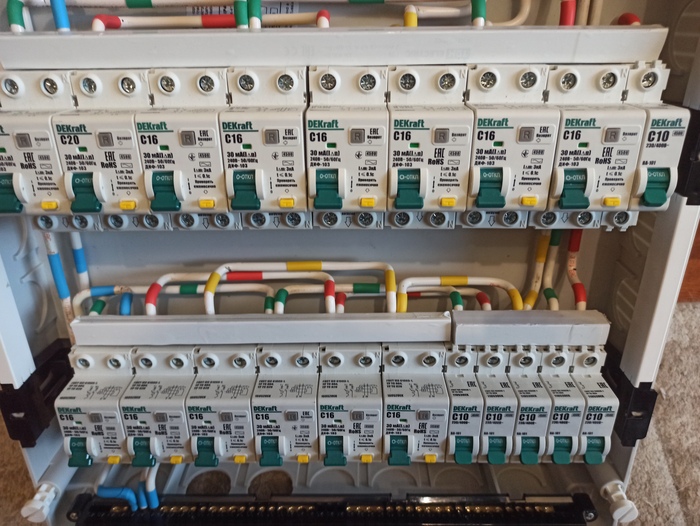

У вас14 однофазных дифов, 8 однофазных ав, перекос получится так и так. Я имею ввиду сделать ряд - 5 дифов + 2 ав подряд на фазу А. Следующие 5дифов и 2 ав на фазу В, правда будет переход на другой ряд и третья группа фаза С - 4 дифа и ав, сколько надо. И почему так много отходящих дифов на трехполюснике на 25А. При вводе 63, 40А, в самый раз.

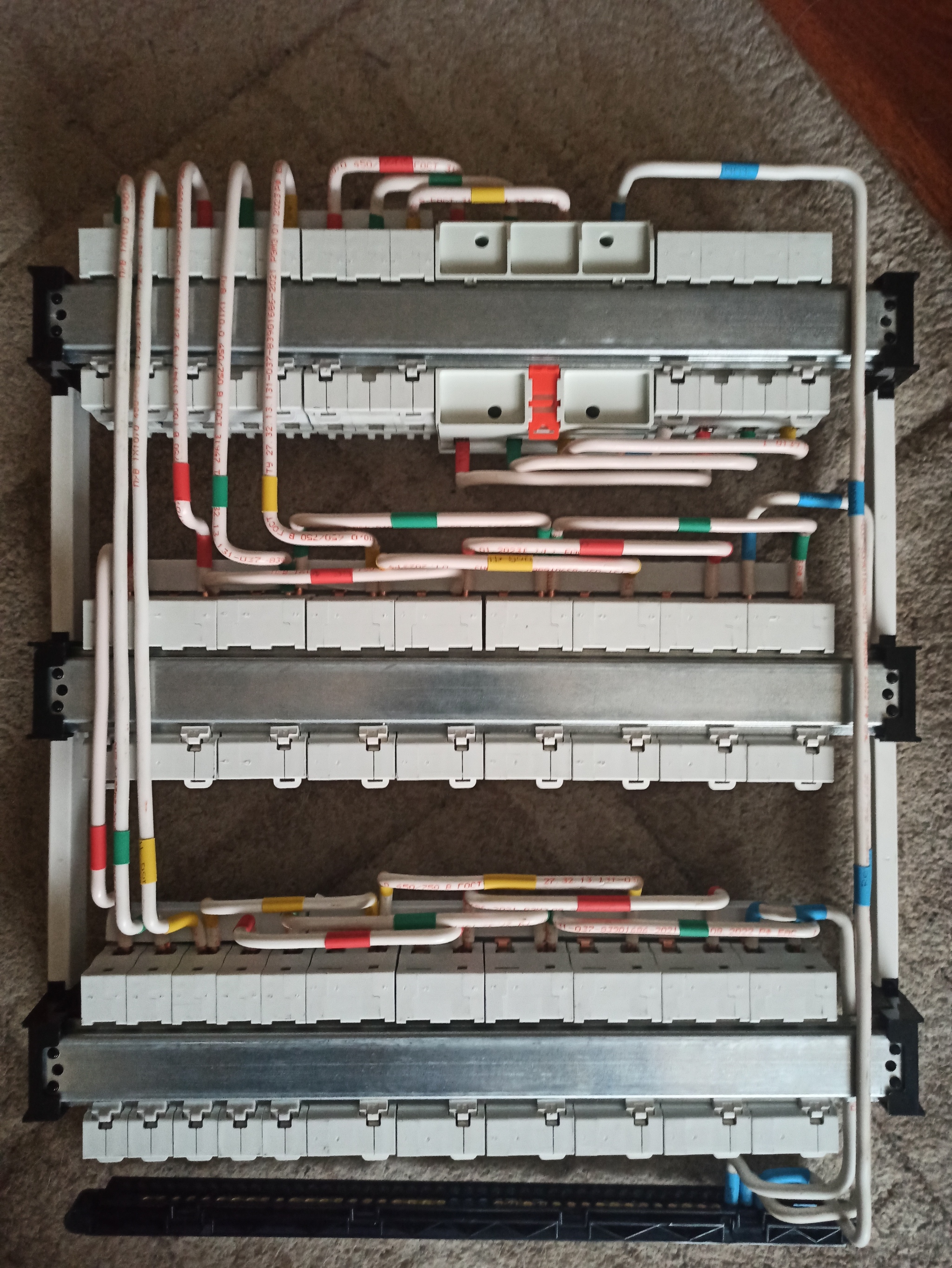

"И почему так много отходящих дифов на трехполюснике на 25А" - там не так. Трехполюсные 25 оба идут на свои нужды - котёл на первый автомат и уличный резерв на второй. Питание дифов и однополюсников идёт непосредственно с реле напряжения. Пока щит не уехал на ПМЖ, могу снять навесное и сфотать сзади, чтобы понятнее был принцип коммутации . Но это завтра только уже
Я ни разу не говорил, что кто-то дурак, если ты комлексуешь, то это твои проблемы. И да я не знал разницы между дифавтоматом и УЗО до сих пор, каюсь. Но вопроц остаётся: стоит ли овчинка выделки? не проще ли объединить дифавтоматы по группам: "кухня", "ванная туалет", "котельная" и пр.?
тогда всё ещё более осложняется. там 40кВт потребления линейного ожидается? нахера на 63 ампера автомат на вводе. А ниже, я так понимаю(возможно ошибаюсь , ибо в бытовых сетях не очень), АЗУ на кажную розетку в доме? Я бы ещё продублировал, а то вдрух, ВНЕЗАПНО АЗУ из строя выйдет? надо ж продублировать. И шкаф рядом такой же вонзить, типа "холодный резерв", ибо "а вдрух энтонт из строя выйдет"? Как вам кажется, товарисч, это будет достатошно надёжно?
Вот сейчас вы можете наблюдать диванного профессионала в естественной среде обитания. "АЗУ"... Может у меня там в щите есть ещё "АРЗУ"? Или может быть "АСУ"?
Сакраментальный ответ - это удобно и безопасно - читай соответствует СНиП и ПУЭ. И ннет, не из-за денег - щит собран моему товарищу на безвозмездной основе. Если буду строить дом себе - у меня тоже будет не 5 автоматов стоять на 200 метров
