Серия «Обложка на паспорт. От концепта, до готового издел»

Друзья, всем приет!

Последние две части получились не очень объёмными и я решил их объединить один пост.

Недавно мне наконец-то приехали коробочки для упаковки изделий, в данном случае коробочки для обложек на паспорт, смотрите, как приятно выглядит изделие в совокупности с красивой упаковкой:

Ну вот кто-то вспомнит сейчас логотип Сколково - нет это не он! :)
Две буквы приятно вместе звучат, попробуйте - это как в жаркий день открыть прохладную бутылочку пивка лимонада: "ссс-кааа".
Ну и понятное дело - это мои инициалы в английской транслитерации.

Ну что же, пора заканчивать хвастаться и переходить к основному повествованию.

Вот, что было у нас в предыдущих частях:

Часть 0. "Этож квадраты!" - фото-обзор изделий по данному МК
Часть 1. ТТХ и простые шаги конструирования - "квадраты".
Часть 2. Карманы для СТС и карт, а также подиум - ещё квадратов подвезли
Часть 3. Скошенные кармашки и резинка. Работа с контурами и точками - это вам не квадраты!
Часть 4. Квадраты закончились - I. Изготовление изделия. Кармашки

И то, что ждёт нас сегодня:

Часть 5. Квадраты закончились - II. Изготовление изделия. Наружная деталь обложки.

Разметка, склейка с подиумом

Для изготовления этой детали нам понадобятся:

• две заготовки из кожи – лицевая и внутренняя часть;

• подиум из кожкартона, толщиной 0,4–0,6 мм

• колодка – вообще можно и без неё, но мне больше нравится, когда кожа в готовом изделии не имеет складок и растяжек, они не всегда сильно проявляются, но всё же риск, который можно обойти.

Колодка очень помогает и не обязательно должна быть такая как у меня (и угол лучше ещё меньше, например собрать на карандаше), используйте всё что угодно, на что хватает фантазии :)

Размечаем центральные линии на заготовке, которая будет внешней частью, и на подиуме.

Для удобства я на кожаной заготовке наношу линии переноса подиума (отцентрировал подиум на заготовке и обвёл)

Выставляем на колодке нашу внутреннюю часть, центрируя её по нашим линиям, крепим скотчем.

Наносим клей на заготовку обложки (только на место вклейки подиума) и на подиум.

Аккуратно центрируем подиум на заготовке и очень аккуратно прижимаем сначала одну сторону, затем вторую, разглаживаем руками.

Снимаем заготовку, обрезаем по шаблону, ловко отцентрировав шаблон по центрирующим линиям:)))

Приклеиваем верхнюю часть детали на колодке, переворачиваем и аккуратно обрезаем опять же по шаблону

Проглаживаю линию подиума гладилочкой

Видели, видели? На этом часть 5 закончена!

Добро пожаловать в Часть 6. "Квадраты закончились - III. Изготовление изделия. Окончательная сборка."

Что же нас ждёт дальше?
А здесь у нас будет и окончательная биговочка, и склейка, и швы ёлочкой без подробностей, ну и покраска урезов!

Подготовка перед окончательной сборкой - биговка

Для придания изящности конечному изделию, делаем декоративные полоски на всех деталях.

У меня есть биговочная станция домашней разработки, с помощью неё я сделаю биговку на всех деталях.

То же самое можно сделать с помощью ручного биговщика, металлического стека-шпателя для лепки, да мало ли из чего ещё можно сделать биговщик прямыми руками?! ;)

Собираем между собой кармашки и "не кармашки".
Размечаем швы и пробиваем.

Приклеиваем наши детали к основной детали обложки. Срезаем "лишнее"

Пробиваем все детали бутербродом (обычно пробиваю каждую деталь отдельно – так ровнее) и прошиваю

Теперь обрабатываем торцы кто как умеет, а я буду чуть поднимать ворс мелкой наждачкой и красить без грунта.

Нам нужно нанести краску только по периметру обложки – все остальные торцы у нас под загибку – люблю, когда так)

Честно, можно было бы и внешнюю деталь обложки сделать под загибку, тогда бы вообще не пришлось заниматься покраской, но мне не нравится вид, да и снимать толщину с краёв ножом я бы не стал, тут нужно хотеть большую мастерскую с авророй и простором, чем я не обладаю и пока не планирую.

Здесь опять же большое раздолье для холивара про покраску урезов, использование красок разных производителей, как и чем шерфовать, шерфовка авророй уже не каноничный хендмейд и т. п. – велкам в комментарии, как говорится, но сам холиварить не буду :)

Итого: делать перекидки на кармашках было ошибкой (визуально не нравятся), но для этого и существует черновики - обложка в оранжевой коже))

В последующих сборках делал уже без перекидок на кармашках и все детали пробивал отдельно...

Фото готовых обложек:

За сим, всё!

Всем огромное спасибо за то, что прочитали, за редкие комменты и за подписки)

Не обещаю, но планирую продолжать делать посты по проектированию аксессуаров из кожи в inkscape, а может и в других прикладных программах )

Всем добра! Живите дружно!

С уважением, Кузнецов Сергей

Всем привет!
Продолжаю серию постов про проектирование и сборку обложки на паспорт с нюансами.

Картинка для завлечения, и напомнить, что мы в итоге будем иметь:

Воооот такой вот он внутри: а тут у нас и отделение для паспорта, и для СТС и прав с банковской картой:

Вот ещё референс с видимым крашеным урезом :)

Вот что было и что будет в данном цикле:

Часть 0. "Этож квадраты!" - фото-обзор изделий по данному МК
Часть 1. ТТХ и простые шаги конструирования - "квадраты".
Часть 2. Карманы для СТС и карт, а также подиум - ещё квадратов подвезли
Часть 3. Скошенные кармашки и резинка. Работа с контурами и точками - это вам не квадраты!
Часть 4. Квадраты закончились - I. Изготовление изделия. Кармашки
Часть 5. Квадраты закончились - II. Изготовление изделия. Наружная деталь обложки.
Часть 6. Квадраты закончились - III. Изготовление изделия. Окончательная сборка.

Как оказалось, в старые посты я уже не могу вносить изменения и добавлять ссылки на появляющиеся новые статьи цикла. За сим, последующие статьи будут иметь ссылки на прошлые, но не будут иметь ссылок на новые статьи

Самое главное мы уже посмотрели, а в этой части мне хочется усложнить процесс и показать вам как я сделаю скошенные кармашки в загибку, а точнее лекала для одной из сторон.

Скошенный кармашек

Сначала немого теории, которая родилась в моей голове и этому я буду следовать.

Если тупо сделать V-образный скос, то в месте схождения двух прямых, как мне кажется, будет очень хлипкое место толщиной в 0,5 мм, что прям не кажется мне хорошей и долгой историей, тем более что карты будут доставаться и засовываться многократно - истреплется, лопнет, замохрится и будет некрасиво. Поэтому решил, что это будет почти U-образный скос из пяти линий, вот нет у меня на клавиатуре такого символа, будет что-то типа того:

Берём нашу деталь верхнего кармана со швом и работаем с кривыми.

МетОду, которой я буду пользоваться, подсказал в своих видео уважаемый @mesier, 100% много, кто так же делают, просто я увидел это в первые у него и позаимствовал :)

Сама метода:

1. деталь делаю не целиком, а только половину;

2. после завершения работы с половинной я её зеркалирую, объединяю обе заготовки и соединяю кривые в единую деталь;

3. Чищу от лишних точек, замыкаю контур.

Итак, приступим: копируем верхний карман на новый лист или просто рядом, уменьшаем его высоту в два раза, далее "оконтуриваем объект" (верхнее меню -> контур -> оконтурить объект или Shift+Ctrl+C).

Берём инструмент работы с контурами, выделяем нашу заготовку и разрываем контур в нижних углах, теперь удаляем всю нижнюю линию, ибо не нужна и что бы не мешала.

Ставим точку (двойной клик мышкой) на вертикальной правой прямой на расстоянии 5 мм от верхней горизонтальной прямой - ставим в любом месте, а в верхнем меню по оси Y выставляем: высота верхней точки -/+ 5 мм. Ставим вторую точку на прямой ближе к нижней точке на такое же расстояние. Приступаем к расстановке - берём нижнюю полученную прямую (выделить две точки) и выставляем её так, как больше нравится, но помним про шаг 3 мм - проще выравнивать прямо на готовом рисунке по линиям шва (не забудьте поставить замочки в меню слоёв).

Получилась половина кривой, дублируем её Ctrl+D, выбираем инструмент выделения, в верхнем меню нажимаем кнопку "отразить выделенные объекты по вертикали" (зеркалируем) и выставляем кривую вниз, объединяем два полученных контура (Ctrl+K ), соединяем точки в местах разрывов, удаляем лишние точки и вуаля - начало лекала готово!

Дублируем старый "шов на кармашках" два раза, изначальный скрываем в слоях, размещаем новые швы по уголкам и удаляем теперь уже лишние стежки.

Скрываем не актуальные "верхний левый кармашек" и его "шов" — вот теперь готово!

Теперь разберёмся с подгибкой. Добавляем прямоугольников по 12 мм, которые будем подгибать по всем линиям. Понимаем, что при загибке эти квадраты пойдут внахлёст друг другу, значит, необходимо рассчитать углы уже будущих многоугольников, но проще сделать это эмпирическим путём, прямо в программе. Для этого "собрав" визуально эту загибку и определив, где и как сдвинуть углы многоугольников, чтобы они не пересекались. Там, где многоугольники встречаются в одной точке, также остаётся вероятность того, что будет некрасивый разрыв, поэтому в этих местах к углам добавляю сплайны (кривые), которые при сборке будут сшерфованы и также загнуты внутрь, а так, как кожа тянется, в этих местах она не порвётся :)

Как нарисовать сову (с)

Тут без видосика. Получилось, конечно, "как нарисовать сову", но кому это действительно интересно - будет вашим домашним заданием, проверять я его, конечно, не буду :D

Итого, то, что получилось, тестирую сначала на бумаге, потом на ненужных, но подходящих кусочках кожи - черновиках (я себе специально закупил для этого дешёвых шкурок).

Вот, что получилось на черновиках. Устраивает меня? - да.

Переходим к дальнейшим действиям

Средний левый не кармашек

Казалось бы готово, но нужно теперь подогнать "средний левый не кармашек" под новые размеры верхнего кармашка.
Или сделать его целиковым из кожи и просто укрепить на подклад-самоклейку + сделать загибку...

Копирую деталь "не кармашек", укорачиваю на 1 мм по горизонтали, делаю эту часть Т-образной, чтобы уменьшить толщину будущего "бутерброда".

Добавляю полоску на 18 мм — это то, что будет подгибаться, таким образом, чтобы видимая часть до стыка с верхними кармашками была равна заложенными нами - 12 мм, а на обороте появится выступ ~5 мм, он будет сшерфован в 0, и на эту часть будет наклеиваться верхний кармашек.

Подклад: убираю "лишние" 10 мм с подклада по высоте

Помним, что в готовом изделии обе детали "не кармашков" будут сделаны одинаково

Стрейч-лента

Теперь правим разметку шва на лекало среднего не кармашка, а на лекало обложки отмечаем места вклеивания и вшивания резинки.

Резинка у меня шириной 21 мм (не от трусов, конечно) - такой же и сделаем разметку на обложке, в местах, где я буду её крепить. Таким образом, резинка будет вшиваться между слоями обложки. Размечу место крепления резинки на расстоянии 13,5 мм от края (чтобы кратно 3 мм +1,5 мм, чтобы пробойником не прорезать резинку, а закрепить её между отверстиями шва).

Друзья, наши лекала готовы!

Спасибо всем, кто осилил, особенная благодарность тем, кто понял, что "квадраты - квадратам" рознь и даже в таких простых вещах всегда есть место, где можно хорошенечко заковыряться :)

Очень рекомендую попробовать в конструирование — это затягивает и со временем, с пониманием процессов, конструирование таких простых вещей как обложки для паспорта, кошельков и картодержателей, всегда могут быть осуществлены самостоятельно, а в случае необходимости в готовый конструктив можно включить дополнения или внести изменения.

Всем бобра, добра и радости от созидания!

В следующих частях мы переместимся за рабочий стол, где встретимся с ножом, кожей, картоном, подкладом, клеем и наверное чем-то ещё): "Часть 4. Квадраты закончились - I. Изготовление изделия. Кармашки"

Всем привет!

Продолжаю повествование на тему проектирования в программе Inkscape с последующим МК по сборке изделия (ссылки на предыдущие части после картинок).

Вот что у нас должно получится в итоге:

вооот такая штука по итогу в inkscape

Поехали!

Все части статьи:

Часть 0. "Этож квадраты!" - фото-обзор изделий по данному МК
Часть 1. ТТХ и простые шаги конструирования - "квадраты".
Часть 2. Карманы для СТС и карт, а также подиум - ещё квадратов подвезли
Часть 3. Скошенные кармашки и резинка. Работа с контурами и точками - это вам не квадраты!
Часть 4. Квадраты закончились - I. Изготовление изделия. Кармашки
Часть 5. Квадраты закончились - II. Изготовление изделия. Наружная деталь обложки.
Часть 6. Квадраты закончились - III. Изготовление изделия. Окончательная сборка.

В Части первой мы сделали обложку, теперь нам предстоит сделать кармашки под карты и СТС.
Подход к ним ровно такой же, как и к предыдущему блоку - "средние не кармашки".

Чертим в Inkscape полоски кармашков опять же "точно на глаз", но так, чтобы горизонтальный край точно упирался в отметку пробоя, мне нравится отметка у 57 мм.

Возвращаемся на слой "шов", копируем часть горизонтальной линии шва и размещаем там, где наши кармашки под карты должны быть разъединены

Вроде бы готово и чего городить вторую часть отдельно? - да потому что сейчас всё усложним :)

Так как делаем обложку из тонкой кожи козы, да ещё и с подиумом, нам потребуются дополнения к лекалам:

1. подиум

2. подгибка там, где надо

И это всё тоже необходимо рассчитать и расчертить

Подиум

Подиум рассчитываю от шага пробойника и линии кризера.

Хочу, чтобы выглядело для каждой из сторон симметрично. По любой стороне у меня получается так: биговочка на 1,5 мм от края, шов на 3 мм от края, 1,5 мм от шва до подиума, ну, чтобы по красоте)

Вроде бы 6 мм до подиума, но есть нюанс: на месте перехода верхней кожи у подиума - сгиб, то есть нужно учесть толщину кожи на этом сгибе, и как бы гладилочкой не затирать, добавочную толщину не уберёшь, но для мягкой козы эта величина не будет значительной и видимой.

Итого, подиум обложки равен: расчётная величина обложки за вычетом 6 мм с каждой стороны, или по (-12) мм для горизонтали и вертикали.

В нашем случае получается:

Ширина: 192 - 12 = 180 мм
Высота: 138 - 12 = 126 мм

Начертим её и нанесём центрирующие линии при помощи инструмента рисования линий - они понадобятся при сборке. Для удобства, центрирующие линии сделаю пунктиром (Ctrl+Shift+F - заливка, обводка и стиль обводки)

Видели-видели? я специально оставил центрирующие линии на обложке, так надо для центрирования на деталях обложки подиума, ну это при сборке понадобиться

Подгибка

Вернёмся к кармашкам и ушкам, именно они у нас в подгибку, поэтому их тоже нужно правильно посчитать, и чтобы сборочка была попроще, и чтобы ничего и нигде не топорщилось и всё было по феншую и по красоте.

Зачем нужна подгибка?

Во-первых, мне так нравится больше, и так мне интереснее работать.
Во-вторых, благодаря подгибке, можно использовать более тонкие кожи, а это утоньшает и конечный бутерброд.
В-третьих, подгибку делаю не 1:1 по лицевой и тыльной стороне, а с припуском на тыльной стороне +5 мм, это придаёт месту схождения кармашков более крепкое крепление и не даст получится некрасивому залому.
В-четвёртых, внутри загибки располагается либо киперная лента (укрепляем, чтобы не растягивалось), либо, как мы сделаем сейчас - укрепляющий подклад.
В-пятых, если я случайно немного промахнусь и пробью отверстие под шов слишком близко к краю кармашка, то в этом месте может произойти разрыв кожи из-за пункта "в-третьих" с заломом. Но этого не произойдёт, так как никакого залома не будет, а будет "монолит" - эк я завернул? :))

Чтобы не голословить, вот пример некрасивого залома на стыке

Начнём с "ушек".

Но прежде, сделаем отдельный холст, на котором уже будем отрисовывать лекала, таким образом у нас будет один холст с готовым изделием, а остальные с разложенными лекалами.
Для создания второго и последующих холстов необходимо на левой панели инструментов нажать кнопку "создать и редактировать страницы документа" (в той версии Inkscape, которой пользуюсь я, эта кнопка пока не переименована и подпись следующая: "create and edit document pages") в самом низу панели, затем в панели настройки инструмента (верхняя горизонтальная панель) нажать кнопку добавить холст. При особом желании, размер холста можно настроить отдельно.

Видимая часть из кожи у нас 12 мм (69 - 57), к ним прибавляем столько же, что бы пустить на тыльную сторону, также, чтобы всё было по красоте и не было простой полоской край, который будет виден снаружи удлиним на 5 мм, иначе даже без отгибания кармашка будет видно подклад - сие есть не красиво.

Итого:
5+12+12+1, где 1 мм я добавляю на загибку (в 0 никогда не получится, учитываем толщину кожи)

И так как я в своих руках уверен не на 100%, а кожа тонкая и тянущаяся, при сборке всегда делаю припуски, где-то 5 мм (на рисунке отметил штриховкой).
Вот что получается:

Обращаю внимание, что разметка этого лекала — это вид заготовки с изнанки, а левая часть лекала в последствии станет лицевой частью.
Серыми линиями я отметил по 5 мм с обоих сторон расстояние, которое сниму (сшерфую) в ноль. Также на лекало делаю отметки под отверстия, через которые на заготовке обычной ручкой поставлю отметки для точного позиционирования подклада. Штрихами отметил припуски.
После шерфовки кожа обычно чуть вытягивается, поэтому этим же шаблоном буду выравнивать края заготовки - кусочек кожи вырежу с бОльшим припуском по двум коротким краям (со штриховкой) нежели лекало, чтобы перенести на них линии шерфовки и сгиба, обрежу потом.

Подклад делаю равным ранее начерченному "ушку" — 1 мм по длине короткой стороны (по горизонтали) и снимаю по вертикали по 5 мм с обоих краёв для того, чтобы он не попал в урез.
Разметим на нём место крепления кожаной части — это 11 мм, так как при сгибании кожаной заготовки, на сгиб и уйдёт примерно 1 мм. Итого размер 68*138
В таком изделии предпочитаю края внутренних карманов не скашивать, таким образом подклад будет проклеен и прошит по всему доступному периметру, его сложнее будет оторвать, да и когда заказчик захочет посмотреть внутрь, он не увидит необъяснимые срезы :)

Переходим к кармашкам. Они будут целиком из кожи с подгибкой и с уплотнением - подкладом на клеевой основе по всей длине детали.

Хватаем начерченный ранее прямоугольник вместе с линией шва и дочерчиваем к нему часть под загибку 12 мм + припуски со всех сторон 3 мм, а также размечаю линию последующей шерфовки. На тыльной стороне (бахтарма) буду усиливать подкладом на клейкой основе, упирать его буду в линию сгиба

Копируем и раскидываем остальные детали, не требующие дополнительной обработки, на отдельные холсты для печати: подиум с центрирующими линиями и обложка с центрирующими линиями.

После этих манипуляций мой ноутбук начинает ощутимо "подтупливать", ну что поделать детальки не простые, нагрузка большая, но файл *.svg получился менее 1 Мб.

Произошедшее притормаживание мне не страшно, и я просто закрываю и открываю Inkscape с этим чертежом и "подтупливания" пропадают... небольшие издержки слабенького компа

Подготовка к печати

На каждый лист под печать я добавляю линейки, чтобы после печати проверить правильность распечатывания принтером, а то он у меня дурит и иногда растягивает картинку.

Сохраняем всё в редактируемом формате *.svg и конвертируем ещё и в *.pdf (меню: файл -> сохранить как -> внизу выбрать формат *.pdf), чтобы печатать было комфортнее - так я привык со времён пользования Корела, так как заметил, что из pdf у меня печатается точнее, нежели напрямую из Корела (не нужно тут в холивар, мне могло показаться, но теперь делаю только так), да и PDF-кой легко можно поделиться и открыть всем чем угодно, чем специфический формат SVG/DWG и т.п.

Печатаем всё и режем, клеем, шьём :)

В первой части я показал эскиз изделия, обратите внимание: кармашки под карты там скошенные и да, сделать такие в подгибку - не простая история, но всё возможно.

А ещё обложка для паспорта будет у нас с резинкой - о чём я также говорил в первой части.

Сделаем и это! Встретимся в следующей части где-то через неделю!

Часть 3. Скошенные кармашки и резинка. Работа с контурами и точками - это вам не квадраты! (после публикации третьей части, будет активная ссылка).

Все части статьи:

Часть 0. "Этож квадраты!" - фото-обзор изделий по данному МК
Часть 1. ТТХ и простые шаги конструирования - "квадраты".
Часть 2. Карманы для СТС и карт, а также подиум - ещё квадратов подвезли
Часть 3. Скошенные кармашки и резинка. Работа с контурами и точками - это вам не квадраты!
Часть 4. Квадраты закончились - I. Изготовление изделия. Кармашки
Часть 5. Квадраты закончились - II. Изготовление изделия. Наружная деталь обложки.
Часть 6. Квадраты закончились - III. Изготовление изделия. Окончательная сборка.

По мере их публикации, буду добавлять ссылки

Вот, что мы будем конструировать:

Обложка содержит карманы для банковской/топливной карты и водительского удостоверения с одной стороны и карман под СТС с другой.

Ну, что же, в бой!

Первым делом я рисую эскизы будущего изделия как вижу, согласовываю (или не согласовываю) детали с заказчиком.

Так, в, казалось бы, обычной обложке для паспорта, появились скошенные карманы для карт (спасибо #ПростоМаринке) и резинка - элемент не обязательный, но удобный, так как не даёт обложке раскрыться в сумочке/кармане (свой паспорт я практически уничтожил; измял некоторые страницы, частично изорвал, всё это происходило, когда не глядя засовывал что-нибудь в рюкзак и попадал в обложку - ну вы меня поняли).

Эскиз:

Расчёт модели и подготовку лекал делаю в Inkscape (https://inkscape.org/)

Программа бесплатна и работает во всех популярных компьютерных Операционных Системах: Windows, MacOS, различные виды Linux.

Насмотревшись видео западных и наших специалистов, понял, что не готов приобретать лицензии именитых Адобов, Автодесков и Корелов, поэтому учиться ими пользоваться не видел смысла (последний гонял, конечно). Опять же, в интернетах ваших пока искал чем заменить опасно-пиратское на что-нибудь приемлемое и лицензионно-бесплатное, пробовал CAD'ы разные и искал себя, наткнулся на просторах Pikabu на товарища @mesier, с его интереснейшими видео о пользовании данным ПО, попробовал, сравнил для себя с Корелом и понял, что буду пользоваться Inkscape, пусть и не таким удобным.

Ещё раз спасибо, уважаемый @mesier! Несмотря на глобальные изменения в интерфейсе Inkscape, твои видео не потеряли актуальность!

Disclaimer: никого ни к чему не призываю, работайте в тех приложениях, которые удобный вам, да хоть на миллиметровке. Также не считаю себя знатоком прикладных программ и линуксов, здесь я просто делюсь информацией о том, какими инструментами и как я пользуюсь, и конечно же хвастаюсь готовыми результатами :)

Знакомьтесь:
Ноутбук из Китая Jumper EZbook 3 pro (~10к рублей на интернет-барахолках) - любя, называю его на французский манер "Джумпер", где "р" обязательно произносится грассируя.
Fedora Linux 36 (на 10й винде тоже вполне себе сносно работал)

В данном повествовании я постараюсь познакомить вас с некоторым инструментарием программы Inkscape, которым пользуюсь, а также познакомить с некоторыми способами черчения в ней.

Наверняка есть более простые или просто лучшие способы, о которых я не знаю, да и инструментов я покажу всего два-три - для моих творческих целей этого вполне достаточно, а если захотите расширить свои познания в данном ПО - ютубий с гугляйнами вам в помощь :)

Начнём с подготовки рабочего пространства:

• первым делом настраиваю рабочий стол, люблю горизонтальное отображение холста;

• вторая задача: настроить систему на удобные для меня параметры расчёта длин - по середине контура (этот параметр прямо сильно нужен для ЧПУ-шников), в противном случае, размеры будут по внешним граням контура.

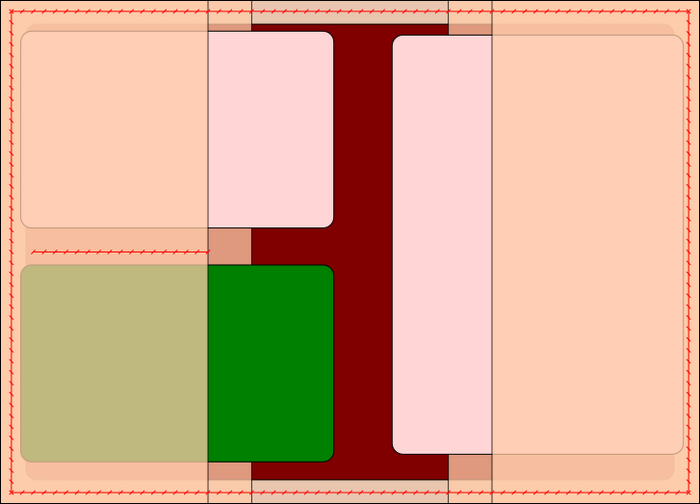

Рисуем то, что хотим разместить внутри обложки:

1. паспорт: 88 x 125 мм (в развороте 88*2+2=178 мм)

2. банковская/топливная карта и водительское удостоверение: 86 х 54 мм

3. СТС: 80 х 115 мм

Идём в меню "слои" и присваиваем название, например "внутрянка"

Примечание: это на первом этапе, в последствии пользования слоями в одном чертеже, часто я их переименовываю и перегруппировываю, но это кому как удобнее.

Обратили внимание, что я скруглил все углы по X и Y радиусом 3 мм?

А вот в Кореле под каждый угол можно задать своё значение, в инкскейпе - тоже, но не так просто (ну и не страшно).

Паспорт будет в раскрытом виде, и он должен легко доставаться из обложки (не знаю от куда такое требование, но где-то слышал, что вот прямо надо)

Верхняя деталь обложки

Прикидываем размер исходя из размера паспорта и необходимых припусков:

высота: 125 (паспорт) + 3 (до шва) + 3 (до шва) + 2 (чтобы паспорт влез) + 2 (чтобы паспорт влез) = 135 мм
ширина 88*2 (паспорт в раскрытом состоянии + 2 (толщина паспорта) + 3 + 3 + 2 + 2 = 188 мм
Получили примерные размеры обложки. Теперь необходимо их сопоставить с шагом пробойника - у меня это 3 мм

135 / 3 = 45
188 / 3 = 62,6(6)

Если высота математически мне подходит, то ширина - нет, тут либо добавить, либо убрать - добавлю

188 мм -> 189 мм, но, чтобы паспорт было достаточно удобно вставлять и вынимать, добавлю к обоим значениям +1 шаг, итого, размер итогового изделия:

ширина: 192 мм
высота: 138 мм

Чертим обложку на отдельном слое, назовём его "Обложка"

Заметили, мы не просто нарисовали квадрат с заданными размерами, но и научились пользоваться инструментами выравнивания, скрывать и показывать объекты?

Разметка шва

Для удобства работы с размерами следующих деталей я сделаю разметку шва на отдельном слое - "шов"

Пункт 0. При выбранном инструменте "Выделить и трансформировать объекты (S)" (стрелочка) деактивировать кнопку "При изменении размера объектов менять в той же пропорции толщину обводки", а также включаем "прилипание":

1. шаг пробойника 3 мм - инструментом "Рисовать кривые Безье и прямые" рисую горизонтальную прямую на 3 мм.

Примечание: чтобы приблизить или удалить рабочий холст, можно нажать Ctrl + вращение колеса мыши, фокус приближения будет направлен на местоположение курсора мыши.
Чтобы нарисовать прямую ставим точку начала координат нашей прямой и отпускаем кнопку мыши, затем точку-конец и нажимаем ESC на клавиатуре или правую кнопку мыши.
Чтобы наша прямая была строго горизонтальной, перед постановкой конечной точки зажмите Ctrl, и вы увидите, что линия от первой точки перестанет "быть свободной", но её всё ещё можно будет вращать с углом 15 градусов - попробуйте, поймёте.
После того, как прямая нарисована "точно на глаз", берём стрелочку (выделение) и в панели настроек инструмента (верхняя горизонтальная) меняем масштаб полученной прямой на 3 мм по ширине.

2. ширина/толщина зуба пробойника (отверстие от него) 1,6 мм - рисую вертикальную прямую 1,6 мм, ровно тем же инструментом, также настраиваю её размер, но уже по вертикали.

3. угол наклона зуба моих пробойников 45* - вращаю вертикальную прямую на 45* с помощью инструментов трансформации

Звучит сложно, по факту - нет:

4. теперь выделяю эти две детали и копирую-вставляю: Ctrl+C | Ctrl+V, при этом скопированные объекты вставляются в то место, на которое указывает курсор мыши.

5.  перетаскиваем новый объект, примыкая к предыдущему, и так несколько раз - получили горизонтальную линию шва, дублируем её для каждой из сторон

Примечание: можно использовать дублирование (Ctrl + D), но в таком случае, "дубль" расположится ровно в тех же координатах, что и дублируемый объект - для меня перетаскивание становиться не удобно, а в Кореле дублирование работает иначе: после нажатия комбинации клавиш дублирования, дублированный объект появляется у курсора мыши, затем мы его переносим туда, куда необходимо и нажимаем Ctrl+D ещё раз, теперь дублированный объект появляется в нужном месте - в точке пересечения с последней деталью цепи (как при первом дублировании и перетаскивании, только перетаскивать не нужно)

Сделаем копию линии шва и разместим под чертежом обложки. Теперь сделаем ещё одну копию линии шва и в меню трансформации развернём её на 90* (можно ручками покрутить выделив объект и кликнув по нему левой кнопкой мыши - угловые кнопки изменят вид на стрелки - тяните их, вращайте их!
А ещё можно изменить центр вращения и крутить относительно него - полезная функция, но не сейчас)

Теперь шов нужно ровно разместить на обложке, для этого я каждую готовую линию шва группирую в отдельные группы (Ctrl+G или кнопка в правой панели), так работать удобнее, потом, наверное, поймёте почему.

Ещё можно воспользоваться как направляющими, так и "отбросить лишнее" и использовать сами линии шва как направляющие.
Для этого я выставляю квадрат 3х3 мм в одном из углов обложки, где будет начало.

Получаем "разлинованную" плоскость с шагом 3 мм, на которой нам будет удобно размещать "ушки" обложки и кармашки сразу в нужных размерах.

Обычно после расстановки я удаляю лишние элементы - квадрат 3х3 и торчащие лишние линии шва (редактировать можно внутри группы или разгруппировав линию шва)

Делаем слой "средние не кармашки"

Чертим прямоугольник высотой 138 мм и шириной "как глазу больше нравится", но край кармашка должен заканчиваться в центре отметки шва, так чтобы кратно шагу пробойника!!! (эмпирически подобрал для модели 69 мм - так и карты, убранные в соответствующие кармашки, удобнее вынимать).

На этом разработка лекал-"квадратов" для любителей работы с брутальными изделиями с затёртыми в блеск урезами может быть окончена, но это не самый мой любимый стиль, и я продолжу описывать разработку в моём телеграмм-канале следующих частях.

Спасибо за внимание, встретимся в следующей части: Часть 2. Карманы для СТС и карт, а также подиум - ещё квадратов подвезли

Обложка из кожи козы, с подиумом и со стрейч-лентой для удержания обложки в закрытом состоянии.

Сегодня хочу поделиться фоточками простого изделия - обложки на паспорт.
Сделал её для своей жёнушки любимой)
И пока готовил публикацию ещё пару заказов прилетело))

Этим постом я начинаю серию постов под общим названием "Обложка на паспорт. От концепта, до готового изделия" - об этом ниже после картинок.

Используемые инструменты и материалы:

• пробойник QJH 3 мм;

• нить ZJ #8 / MeiSi лён серебро (0,45 мм);

• клей 1816b;

• кожа Falco Pellami синяя, чёрная и серебро + тестовая-оранжевая (фабрику не помню) - вся продвоена до 0,5 мм;

• чёрная стрейч-лента шириной 21 мм;

• дублерин Salamander 0,4 мм;

• краска Uniters.

Я уверен в том, что для любого дела, если хочешь хорошо в нём разбираться, нужно стараться понять всё: от того, как нарисовать эскиз, до того, как правильно упаковать изделие.

А ещё я не профессионал и не буду в материаловедение - тут мне нечего сказать, работаю с тем материалом, с которым мне больше всего нравится работать.

Поэтому, чтобы наше сообщество развивалось и вам всем было интересно не просто фотки смотреть, но и выделить для себя что-то важное, может быть почерпнуть что-то новое, дёрнуть полезное, да и всё что угодно "чего", решил собрать для вас МК по конструированию в прикладной программе и МК по сборке свежесконструированного изделия.

Часть 0. "Этож квадраты!"

В некоторых кожевенных чатиках встречал примерно такой ответ на запросы новичков лекал простых изделий.

Посмотрим, так ли "это просто?", когда не знаешь как, и так ли "это сложно?", когда имеешь представление как сделать, есть чем, и наработан навык.

Итак, вот, что у нас с вами будет:

Часть 1. ТТХ и простые шаги конструирования - "квадраты".
Часть 2. Карманы для СТС и карт, а также подиум - ещё квадратов подвезли
Часть 3. Скошенные кармашки и резинка. Работа с контурами и точками - это вам не квадраты!
Часть 4. Квадраты закончились - I. Изготовление изделия. Кармашки
Часть 5. Квадраты закончились - II. Изготовление изделия. Наружная деталь обложки.
Часть 6. Квадраты закончились - III. Изготовление изделия. Окончательная сборка.

Каждую часть разработки изделия постараюсь сделать максимально законченной, чтобы каждая последующая часть была усложнением предыдущей.

А ещё, в этой, предшествующей МК части, хочу выразить свою благодарность Артёму Фомину, Виктору Иокше, Максиму Дёмину и Дмитрию Amitri, а также всем людям, которые делятся своими навыками и лайфхаками!
Кстати, для всех: не призываю, но настоятельно обращаю внимание на мастер-классы указанных выше товарищей — это невероятно годный контент!

И ещё отдельная моя благодарность товарищу @mesier, за моё знакомство с Inkscape в разрезе кожевенного ремесла:

https://pikabu.ru/story/master_klass_risuyu_razmetku_shva_dlya_krivolineynogo_kontura_6726537?utm_source=linkshare&utm_medium=sharing
https://pikabu.ru/story/master_klass_kak_sdelat_shablonyi_izdeliy_iz_kozhi_6601069?utm_source=linkshare&utm_medium=sharing
Спасибо тебе, добрый человек!

За сим всё, прошу всех в Часть 1. ТТХ и простые шаги конструирования - "квадраты"
