Вячеслав Ермолин, 08 декабря 2021 г.

Текущая статистика запусков на 8 декабря 2021 года

Миссия:
«Экспедиции посещения-20». Два японских туриста летят на МКС. Стыковка с модулем «Поиск». 12 дней пребывания на МКС с туристической и научной программой. Возвращение на Землю 20 декабря на «Союз МС-20».

Инфографика миссии Союз МС-20.
Ссылка на инфографику в высоком разрешении

Девиз:

«100 вещей, которые вы хотите сделать в космосе».

Конкурс, который проводил Маэзава на своём YouTube-канале.

Время и место старта:

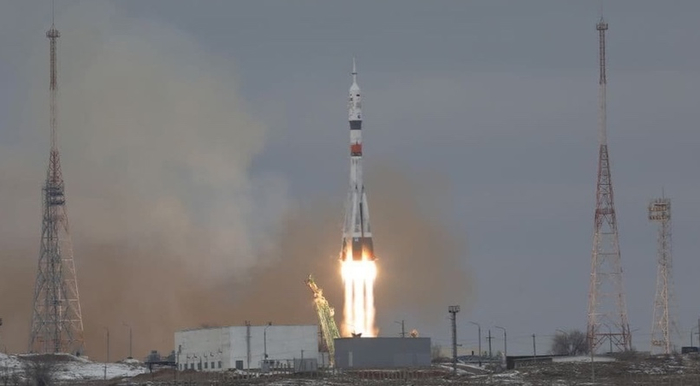

8 декабря 2021 года, 07:38 UTC.

Космодром Байконур, стартовая площадка 31/6, Казахстан.

Ракета-носитель:

Союз-2.1а — трехступенчатая ракета-носитель среднего класса, для запусков космических аппаратов, в том числе пилотируемых кораблей серии «Союз». Является одной из модификаций семейства РН «Союз-2», разработанного путём модернизации РН «Союз-У».

Полезная нагрузка:

Пилотируемый корабль Союз МС-20.«Союз МС» — последняя (шестая) модификация КА «Союза». Экипаж состоит их трех космонавтов. Корабль будет использоваться для пилотируемых полётов к МКС до тех пор, пока на смену ему не придёт корабль нового поколения. Данный корабль модифицирован для управления одним космонавтом. Дополнительно доставлено 162 кг грузов на МКС к Новому Году.

Экипаж:

Командир корабля: Александр Мисуркин.

Участник космического полета: Юсаку Маэзава, турист.

Участник космического полета: Иозо Хирано, турист.

Экипаж «Союз МС-20»

Орбита:

Конечная орбита — МКС Нср = 420 км, 51.63°.

Первоначальная орбита — 200 x 242 км, 51,67°.

Интересное:

— 22-й запуск России в этом году. Все запуски успешные.

— 1-й полет туристов на КА «Союз» после 12-ти летнего перерыва.

— 6-й полет в 2021 году по программе МКС от России.

— 47-й запуск РН «Союз 2.1а». Одна авария.

— 20-я экспедиция посещения на МКС. Время работы 12 суток.

— 169-й полет корабля серии «Союз» с 1967 года. 23 беспилотных. 11 аварий при старте и полете.

— Стоимость ракеты-носителя (без РБ «Фрегат») около 30 млн $.

— Стоимость вывода 1 кг полезной нагрузки на НОО не менее 4 000 $.

Ссылка на инфографику миссии МС-20 в высоком качестве.

Ссылка на инфографику экипажа МС-20 в высоком качестве.

Анонс от Everyday Astrounaut

Статья с портала NSF

Эмблемы и нашивки миссии

Легенда к статистике

Личное мнение:

Очень напряженный и удачный год для пилотируемой космонавтики в России. 8 полетов в течении года — два новых модуля для МКС, три пилотируемых экспедиции и три грузовых корабля.

Открыты и успешно проведены два новых направления — съемка художественного фильма с профессиональными актрисой и режиссером в космосе, возобновление программы туристических полетов на кораблях «Союз» на МКС. Можно поставить, без всякого сомнения, отличную оценку работе Роскосмоса в этом году по пилотируемой программе.

По остальным направлениям такого сказать однозначно нельзя. Было запланировано существенно больше полетов и стартов. Но тоже неплохо.

Михир Нил, 7 декабря 2021 г.

Первоисточник:

На Байконуре продолжается подготовка к запуску корабля "Союз МС-20". Фото: Роскосмос

Роскосмос и Space Adventures запустили космическую туристическую миссию «Союз МС-20» к Международной космической станции для 12-дневного пребыванием. Экипаж из трех человек, включая двух японских космических туристов, летит на борту космического корабля «Союз».

Старт в 7:38 UTC (2:38 утра по восточному стандартному времени) в среду, 8 декабря 2021 года, с Зоны 31/6 на космодроме Байконур в Казахстане.

Экипаж корабля «Союз МС-20»

На борту «Союза» находится Юсаку Маэдзава, японский миллиардер, известный основатель онлайн-бизнесов Start Today и Zozo. В дополнение к миссии «Союз» у него есть окололунный отплаченный полет на борту Starship SpaceX под названием «dearMoon», заказанный не ранее 2023 года. Маэдзава приобрел оба доступных места в этом полете «Союза».

К нему присоединится Ёзо Хирано, медиа-продюсер из Zozo, который задокументирует миссию «МС-20». Этот полет станет первым совместным полетом двух японских астронавтов, а также первым полетом японского космического туриста.

Миссией руководит опытный российский космонавт Александр Мисуркин, совершающий свой третий космический полет. Во время миссии он будет готов к пилотированию «Союза» в случае отказа программного обеспечения автоматического наведения.

Экипаж корабля «Союз МС-20» перед своей капсулой. Слева направо: Ёдзо Хирано, Александр Мисуркин и Юсаку Маэдзава. Обратите внимание на прозвище Маэдзавы «MZ», написанное на обтекателе на заднем плане. Предоставлено: Роскосмос.

Маэдзава и Хирано стали восьмым и девятым частными лицами, совершившими полет с миссией, проводимой Space Adventures — компанией космического туризма из Вирджинии. Это также является концом в десятилетнем перерыве в туристической программе России, поскольку агентство не принимало туристов с 2009 года.

На борту орбитальной лаборатории трио МС-20 присоединится к членам экипажа 66-й экспедиции — астронавтам NASA Марку Ванде Хей, Раджа Чари, Томасу Маршбёрну и Кайле Бэррон, астронавту ESA Матиасу Мауреру и российским космонавтам Антону Шкаплерову и Петру Дуброву.

Хотя основная цель миссии — туризм, астронавты Маэдзава и Хирано будут участвовать в различных экспериментах как на земле, так и в орбитальной лаборатории. Один из них — медицинский эксперимент «ЛАЗМА», целью которого является изучение микроциркуляции крови в условиях невесомости во время предстартовой подготовки на Байконуре.

В дополнение к этому, JAXA (Японское агентство аэрокосмических исследований) подготовило несколько экспериментов, которые будут проводиться независимо на МКС.

Предпусковая подготовка корабля «Союз»

Подготовка к полету «Союз МС-20» началась уже 21 ноября, когда техническое руководство одобрило загрузку пилотируемого корабля компонентами ракетного топлива и сжатыми газами. Вкладыши кресел экипажа, которые изготавливаются по индивидуальному заказу для каждого космонавта, также были установлены в спускаемом модуле, когда экипажи осматривали бортовые системы космического корабля.

Космический корабль «Союз МС-20» (в центре) поднят на стенд для герметизации в его стартовой оболочке. Справа видны два космических корабля «Прогресс». Предоставлено: Роскосмос.

После заправки космический корабль «Союз» был доставлен обратно в сборочный комплекс Зоны 254 для дальнейшей работы. Это включало загрузку полезной нагрузки и установку многослойной теплоизоляции, а также взвешивание и стыковку с адаптером космического корабля ракеты-носителя.

26 ноября специалисты РКК «Энергия» и Роскосмоса осуществили стыковку корабля «Союз» с переходной частью разгонного блока ракеты-носителя. Шесть дней спустя команды погрузили космический корабль в поезд и перевезли его в Зону 31, чтобы подготовить космический корабль к полету. В этот же день экипаж МС-20 также провел осмотр своего космического корабля, ознакомившись с компоновкой корабля и размещением груза.

К 3 декабря космический корабль «Союз МС-20» состыковался с третьей ступенью ракеты-носителя «Союз-2.1а». Позже он был перемещен в транспортно-монтажный корпус и сопряжен с ранее собранным штабелем первой и второй ступеней. По завершении Государственная комиссия по летным испытаниям пилотируемых космических систем провела проверку готовности к запуску ракеты-носителя «Союз». После получения разрешения, в воскресенье утром космический корабль «Союз МС-20» был вывезен на стартовую площадку для начала предполетной подготовки.

Ссылка на твит

Затем стартовые группы начали подключать линии обслуживания к наземному вспомогательному оборудованию для проведения автономных испытаний космического корабля и ракеты-носителя.

В понедельник, 6 декабря, после завершения некоторых автономных испытаний космического корабля за два дня до запуска, команды провели общие испытания ракеты-носителя, смоделировав старт и полет до отделения космического корабля на целевой орбите.

В день старта три члена экипажа оделись и направились на автобусе к месту старта. Затем они поднялись по служебной башне и сели на космический корабль «Союз».

Примерно через шесть часов после старта космический корабль стыкуется с модулем «Поиск» на Международной космической станции, где он будет оставаться в течение 12 дней. Как указывалось ранее, часть миссии команда будет проводить, проводя эксперименты и документируя ее ход.

По окончании пребывания на станции они покинут лабораторию на борту «Союза» и вернутся на Землю для приземления в Казахстане.

Первоисточник:

3 декабря 2021 г., 10 минут на чтение

Первоисточник:

Изображение предоставлено: Павел Кассин / РОСКОСМОС

Время старта (может быть изменено)
8 декабря 2021 г. - 07:38:15 UTC | 10:38:15 мск
Название миссии
Союз МС- 20, пилотируемый полет на Международную космическую станцию (МКС )
Поставщик запуска (какая ракетная компания запускает?)
РОСКОСМОС
Клиент (Кто за это платит?)
Юсаку Маэдзава и Ёдзо Хирано (космические туристы) через Space Adventures , Inc.
Ракета-носитель
Союз 2.1а
Место запуска
Стартовый комплекс 31/6, космодром Байконур, Казахстан
Масса полезной нагрузки
162 кг (357 фунтов) груза
Куда летит космический корабль?
На свидание с МКС , 400 км низкой околоземной орбиты (LEO) при 51,66° наклона
Будут ли они пытаться восстановить первую ступень?
Нет, это не возможно для РН «Союза».
Где приземлится первая ступень?
Блоки ракеты-носителя рухнут в казахстанские степи
Будут ли они пытаться вернуть обтекатели?
Нет, это не возможно для РН «Союза».
Эти обтекатели новые?
Да
Как сейчас погода?
TBD
Это будет:
— 4-й полет с экипажем на МКС в 2021 г.
— 9-й полет космического туризма к МКС, выполненный Space Adventures
— 13-й запуск с космодрома Байконур в 2021 г.
— 57-й полет ракеты-носителя «Союз 2.1а»
— 148-й полет пилотируемого космического корабля «Союз»
— 126-й орбитальный запуск 2021 года
Где смотреть
Официальная трансляция РОСКОСМОС
Официальная трансляция в Японии

Что все это значит?

«Союз МС-20» — это пилотируемый полет на Международную космическую станцию (МКС), который запланирован на 8 декабря 2021 года. Этот полет будет сильно отличаться от всех предыдущих полетов космического корабля «Союз». Это связано с тем, что в экспедицию на МКС не будут участвовать экипаж «Экспедиции МКС». Вместо этого этот полет будет полностью посвящен космическому туризму. В состав экипажа войдут командир Александр Мисуркин и два космических туриста из Японии: Юсаку Маэдзава и Ёдзо Хирано, которые пробудут на МКС 12 дней. РОСКОСМОС запустит эту миссию с помощью космического корабля «Союз МС» на ракете-носителе «Союз 2.1а». Ракета будет стартовать со стартового комплекса 31/6 на космодроме Байконур в Казахстане.

Нашивка космического корабля "Союз МС-20". (Источник: РОСКОСМОС)

На нашивке миссии изображен космический корабль «Союз МС», а также орел с расправленными крыльями. Эта птица напоминает город Орёл в России, где вырос Александр Мисуркин.

Миссия «Союз МС-20»

Space Adventures, Inc.

Space Adventures, Inc. — американская компания космического туризма, основанная в 1998 году и на сегодняшний день осуществившая 7 миссий для гражданских клиентов. Их первая миссия состоялась в апреле 2001 года, когда Деннис Тито (американский бизнесмен) отправился на МКС на корабле «Союз ТМ-32». Основная цель этой компании — предоставить возможность «как можно большему количеству людей испытать, что значит жить в космосе, кружить вокруг Земли или путешествовать за пределы земной орбиты».

Как и в предыдущем пилотируемом космическом корабле «Союз МС-19», пилотировать космический корабль будет один человек — космонавт РОСКОСМОС Александр Мисуркин. Поэтому он будет выполнять функции командира и бортинженера. Для этого космический корабль «Союз-МС» и его копия в учебном центре были модернизированы переносным пультом дистанционного управления для критических команд, которые обычно выполняет бортинженер.

Александр Мисуркин поделился в соцсети, что Grogu (Малыш Йода) станет индикатором нулевой гравитации для этой миссии.

Индикатор невесомости для полета "Союз МС-20". (Фото: Александр Мисуркин)

Обучение

Экипаж приступил к тренировкам 15 июня 2021 года в Научно-исследовательском центре подготовки космонавтов имени Ю.А. Гагарина. В ходе первого сеанса (июнь-сентябрь) Юсаку Маэдзава и Ёзо Хирано ознакомились с космическим кораблем «Союз-МС» и российским сегментом МКС, поработали с бортовыми системами и оборудованием, а также узнали, как организована деятельность экипажа в космический корабль и на МКС. Вторая половина тренинга (сентябрь-декабрь) была посвящена медико-биологической подготовке, обучению выживанию в различных географических зонах и выпускным экзаменам. Более того, они были обучены действовать в аварийных ситуациях, таких как разгерметизация, пожар и проблемы, которые могут возникнуть во время посадки.

Основной экипаж космического корабля «Союз МС-20»: Юсаку Маэдзава, Александр Мисуркин, Ёдзо Хирано в костюмах Сокол КВ-2. (Источник: ФГУП «ЦЕНКИ» / РОСКОСМОС).

2 ноября медицинская комиссия объявила, что к запуску готовы как основной, так и дублирующий экипажи. Затем, 16 ноября, они успешно сдали все необходимые экзамены для полета на МКС. 20 ноября экипаж корабля «Союз МС-20» примерил скафандры «Сокол КВ-2», провел герметичность и ознакомился с кораблем «Союз МС-20». Наконец, 2 декабря экипаж

корабля «Союз МС-20» провел контрольный осмотр корабля.

Медицинский эксперимент LAZMA

Экипаж примет участие в медицинском эксперименте «ЛАЗМА», разработанном Орловским государственным университетом и впервые проводимом на МКС. Целью данного исследования является изучение микроциркуляции крови в условиях невесомости. Для этого у экипажа будут установлены лазерные датчики на верхних и нижних конечностях, а также на голове в районе висков. Эти анализаторы фиксируют изменения кровотока во всех сосудах кожи. Показания, полученные на МКС, будут дополнены данными, собранными до запуска, в космическом полете и после приземления. Это исследование поможет лучше понять процессы кровотока в условиях невесомости, а также разработать профилактические меры против нарушений кровообращения, которые особенно важны для будущих миссий в дальний космос.

Груз

Корабль «Союз МС-20» станет одним из последних полетов к МКС перед Новым годом и Рождеством (в России его отмечают 7 января). Поэтому в нем будет много подарков и писем от семей для Петра Дуброва и Антона Шкаплерова, а также некоторое оборудование для медико-биологических экспериментов, продукты питания, 13 кг фруктов, предметы гигиены и другие грузы. В целом эта миссия доставит около 162 кг груза для поддержки 66-й экспедиции на МКС.

Подарки Петру Дуброву и Антону Шкаплерову будут доставлены с космическим кораблем "Союз МС-20". (Источник: РКК Энергия / РОСКОСМОС)

Кто на корабле «Союз МС-20»?

Каждый член экипажа играет решающую роль в безопасном путешествии со стартовой площадки на МКС. На этот раз в корабль «Союза» сядут командир и два гражданских лица. Для астронавтов из других стран нет ничего необычного в том, чтобы летать на корабле «Союз», поскольку обычно есть по крайней мере один астронавт из другого агентства, сопровождающий российского командира. На «Союз МС-20» летят космонавт РОСКОСМОС Александр Мисуркин (командир), Юсаку Маэдзава (космический турист), а также Ёдзо Хирано ( космический турист).

Основной экипаж космического корабля «Союз МС-20» (слева направо): Ёдзо Хирано, Александр Мисуркин, Юсаку Маэдзава. (Источник: РОСКОСМОС)

Александр Мисуркин (командир)

Александр Мисуркин родился в 1977 году. Учился в Качинском высшем военном авиационном училище, а затем в Армавирском военном авиационном институте. После окончания работал старшим пилотом. Мисуркин получил квалификацию космонавта в 2009 году после прохождения базовой космической подготовки.

У Мисуркина есть веб-сайт, на котором он публикует сообщения, фотографии и видео для популяризации космоса в России и во всем мире.

Это будет третий космический полет Александра Мисуркина, совершенный на кораблях «Союз». Первый полет Мисуркин совершил на корабле «Союз ТМА-08М» и работал бортинженером в экспедиции 35/36 на борту МКС. После своего первого полета он стартовал на корабле «Союз МС-06» в 2017 году в качестве командира космического корабля и экспедиции 53/54.

Юсаку Маэдзава (космический турист)

Юсаку Маэдзава родился в 1975 году и является японским предпринимателем в области электронной коммерции и всемирно известным коллекционером произведений искусства. После окончания средней школы он переехал в США и начал коллекционировать компакт-диски и пластинки. Эта коллекция стала основой его первой компании, которая продавала компакт-диски по почте, а затем и через Интернет. Со временем эта компания превратилась в Start Today, публичный онлайн-магазин одежды.

Это будет первый полет Маэдзавы в космос. Он будет документировать свою повседневную жизнь на МКС и делиться ею со всем миром на своем канале YouTube.

Ёзо Хирано (космический турист)

Ёдзо Хирано родился в префектуре Эхимэ, Япония, в 1985 году. Он является личным помощником Маэдзавы. Он присоединился к компании вскоре после окончания университета и руководил командой фотографов.

Позже он покинул компанию и начал работать личным помощником, продюсером и менеджером частных проектов Маэдзавы, включая его канал на YouTube.

Это будет первый полет Хирано в космос. Он будет отвечать за документирование повседневной жизни Маэдзавы на МКС.

В дублирующий экипаж вошли космонавт РОСКОСМОС Александр Скворцов и космический турист Шун Огисо (менеджер по связям с общественностью корпорации Start Today).

Дублирующий экипаж космического корабля «Союз МС-20»: Шун Огисо (космический турист) и Александр Скворцов (космонавт). (Источник: РОСКОСМОС)

Профиль полета корабля «Союз МС-20»

Для этого полета РОСКОСМОС будет использовать метод сближения, который позволит достичь МКС за четыре витка или около шести часов полета. Стыковка корабля «Союз МС-20» с МКС (модуль «Поиск») состоится 8 декабря в 13:41 UTC (16:41 МСК). Экипаж пробудет на МКС 12 суток. После 12 дней полета, 20 декабря, они вернутся на Землю. Корабль отстыкуется от МКС 19 декабря в 23:56 UTC (20 декабря, в 02:56 MSK) и приземлится через три часа в 03:18 UTC (06:18 MSK).

Ориентировочный график выведения (на основе полета «Союз МС-18»)

Что такое Союз 2.1а?

«Союз» от РОСКОСМОС — это многофункциональная ракета-носитель средней

грузоподъемности, представленная в 1966 году и с тех пор являющаяся рабочей лошадкой советской/российской космической программы. Она способна запускать на орбиту гражданские и военные спутники, а также выполнять грузовые и пилотируемые миссии на МКС. На протяжении десятилетий было разработано несколько вариантов ракеты-носителя «Союз». «Союз 2.1а» — одна из его последних модернизаций, относящаяся к семейству ракет «Союз-2».

«Союз 2.1а» с «Союз МС-19". (Источник: РОСКОСМОС)

Ракета состоит из трех ступеней, все они одноразовые. При запуске на МКС «Союз-2» может летать как с грузовым кораблем «Прогресс», так и с космическим кораблем «Союз». В этом полете будет использоваться космический корабль «Союз МС».

Высота «Союз 2.1а» составляет около 46,3 метра (152 фута) и 2,95 метра (9 футов) в диаметре. Полная взлетная масса ракеты составляет примерно 312 000 кг (688 000 фунтов). Грузоподъемность ракеты на низкую околоземную орбиту (НОО) составляет от 6600 до 7400 кг в зависимости от места запуска.

Ступени

Боковые ускорители

Первая ступень ракеты-носителя «Союз 2.1а» состоит из четырех боковых ускорителей с двигателями РД-107А. Каждый из ускорителей имеет коническую форму и сухой вес 3784 кг. Его длина составляет примерно 19,6 метра, а диаметр — 2,7 метра. У каждого бокового ускорителя есть два двигателя управления, которые используются для управления полетом.

Двигатель РД-107А работает на ракетном керосине (РП-1) и жидком кислороде (LOx). Топливо хранится в герметичных баках из алюминиевого сплава, керосиновый бак расположен в цилиндрической части ускорителя, а LOx — в конической части. Каждый из этих двигателей имеет 4 камеры сгорания, и вместе они способны создавать тягу 840 кН на уровне моря и 1020 кН в вакууме.

Пожалуй, самым ярким моментом запуска ракеты «Союз-2» является отделение блоков первой ступени. Это происходит примерно через 2 минуты после запуска. Блоки при отделении формируют узор, известный как «Королевский крест» (названный в честь Сергея Королева, очень важного деятеля космической программы и истории СССР).

Вторая и третья ступени

Центральная основная ступень приводится в движение одним двигателем РД-108А, а верхняя ступень оснащена одним двигателем РД-0110. Оба этих двигателя работают на ракетном керосине и LOx и имеют 4 камеры сгорания. Длина второй ступени составляет 27,10 метра, диаметр - 2,95 метра, а сухая масса - 6 545 кг. Она имеет 4 двигателя управления для управления полетом по трем осям.

Третья ступень ракеты-носителя «Союз-2» имеет высоту 6,7 метра, диаметр 2,7 метра и массу в сухом состоянии 2355 кг. Одна интересная особенность двигателя на этой ступени заключается в том, что он начинает работу до разделения ступеней. Этот процесс называется «горячее разделение».

Космический корабль «Союз МС»

Космический корабль «Союз-МС» — это последняя версия давно существующего в России трехместного космического корабля. Корабли «Союз» впервые стартовали в 1960-х годах. Внешний вид корабля за это время практически не изменился. Однако внутренние системы и конструкции обновлялись много раз.

Космический корабль «Союз МС». (Источник: РКК Энергия / РОСКОСМОС)

Вариант «Союз МС» — одна из версий четвертого поколения этого космического корабля. Первый полет состоялся в 2006 году. Союз состоит из трех модулей:

- орбитальный модуль

- спускаемый аппарат

- сервисный модуль

Орбитальный модуль

Это передняя часть космического корабля, со стыковочным узлом. Это та часть космического корабля, где экипаж будет проводить большую часть времени на орбите. В нем больше жилого объема, чем в спускаемом модуле. В грузовых миссиях по пополнению запасов в корабле «Прогресс» он заменяется грузовым модулем.

Посадочный Модуль

Это средняя часть космического корабля. Единственная часть, которая возвращается в целости и сохранности на Землю. Здесь будет сидеть экипаж во время запуска и входа в атмосферу. На случай разгерметизации капсулы они будут в скафандрах. В этом модуле очень мало места для экипажа из трех человек. В грузовых миссиях по пополнению запасов «Прогресс» он заменяется топливным модулем, который может перекачивать топливо в российский сегмент. Затем это топливо может быть использовано двигателями на МКС для коррекции ее орбиты.

Сервисный модуль

Это кормовая (задняя) часть космического корабля. Он содержит главный двигатель, используемый для маневрирования на орбите, и двигатели для точного управления во время стыковки и маневров. Кроме того, он также содержит систему жизнеобеспечения для контроля окружающей среды остальной части космического корабля. Кроме того, он также поддерживает солнечные батареи и различные системы радиосвязи.

Система автоматической стыковки «Курс-НА»

Как и МС «Прогресс», космический корабль «Союз» оснащен системой автоматической стыковки «Курс-НА», которая впервые была испытана на космическом корабле «Прогресс М-15М» в июле 2012 года. По сравнению со своим предшественником, «Курс-А», новая система имеет только одну антенну АО-станции 753. На «Курсе-А» их было пять (два 2АО-ВКА и три АКР-ВКА). Эта антенна передает радиолокационные импульсы, необходимые для определения высоты и относительного положения космического корабля относительно МКС. Кроме того, «Курс-НА» потребляет меньше энергии, чем «Курс-А».

Командир 64-й экспедиции Сергей Рыжиков тренируется на дистанционном роботизированном месте ручной стыковки (ТОРУ). (Источник: НАСА )

Кроме того, космический корабль «Союз» может быть пристыкован к МКС вручную с помощью стыковочной системы, которая называется «Телеоператорный Режим Управления» (ТОРУ). Эта ручная система служит резервной копией «Курс-НА» в экстренных ситуациях и находится внутри служебного модуля «Звезда».

Раздел «Союз МС» адаптирован из книги Энди Лоу.

Первоисточник:

Вячеслав Ермолин, 8 декабря 2021 года.

Инфографика к запуску "Союз МС-20".

В высоком разрешении

Экипаж "Экспедиции посещения-20"

Взято из телеграм-канала ProКосмос

Логотипы и нашивки миссии

Инфографика от Роскосмоса

Инфографика от Homem do Espaço
