Доброго времени суток, дорогие пикабушники!

Принесла мне в ремонтики, дорогая наша пикабушница из Питера, плеер дивидюшный.

Просила починить крышку у двд лотка.

Как многие заметили, мне много разного-разнообразного приносят. Даже то, с чем СЦ заморачиваться не станет

Вот такой дивидюшник.

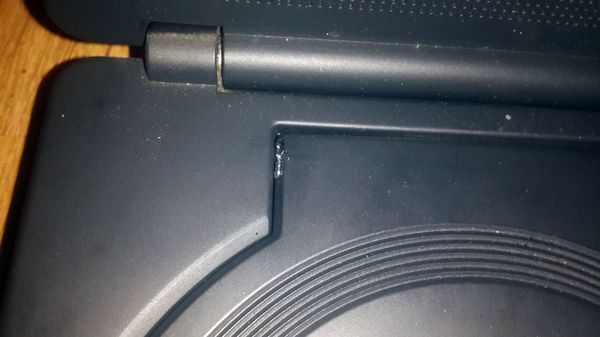

Отломалась ушко держателя крышки привода.

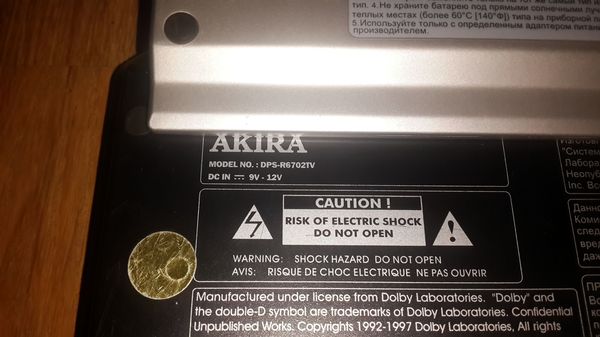

Вот такая модель дивидюшника.

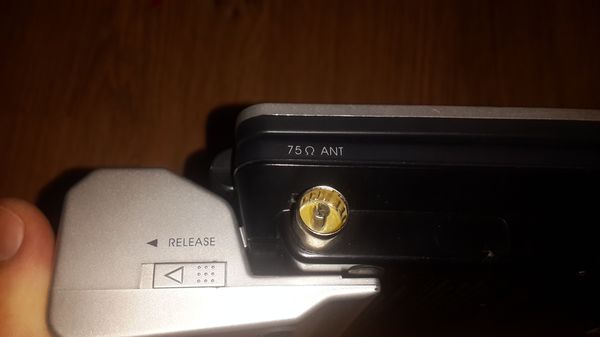

Да-да, тут есть антенный вход, чтоб телик смотреть.

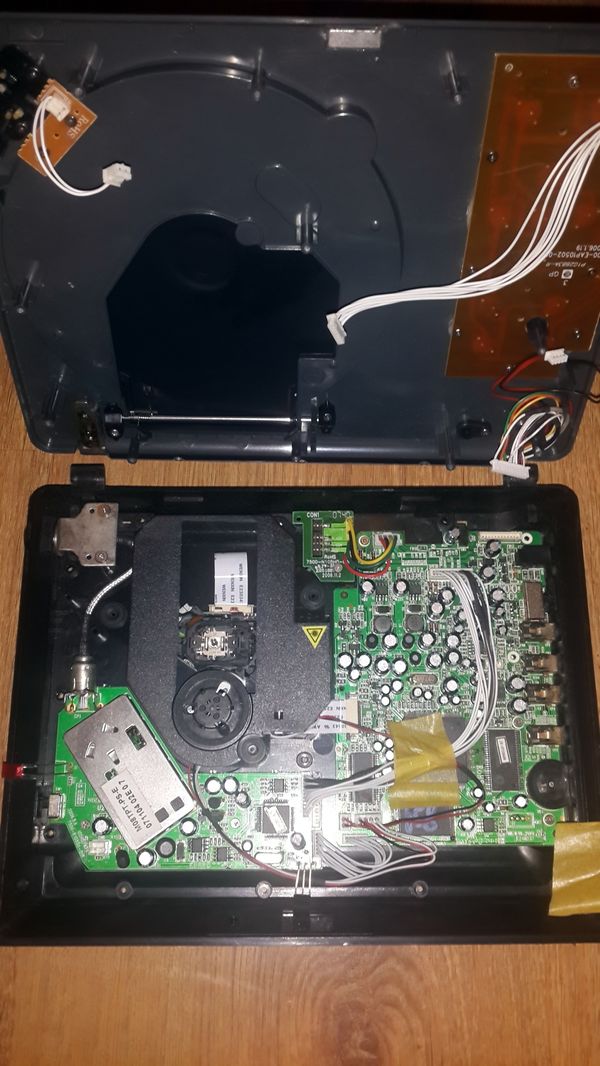

Откручиваем все винты, снимаем крышку корпуса и перед нами в полном великолепии предстают дивидюшные потрⱯшка.

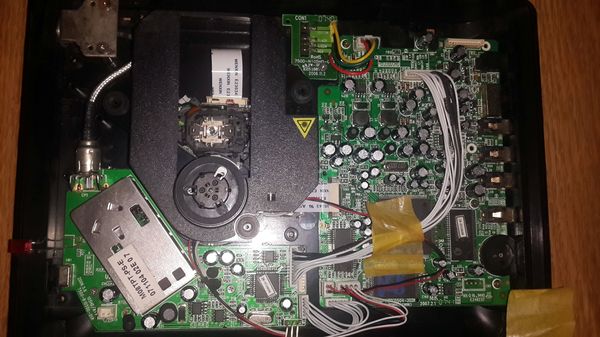

ПотрⱯшка, чуточку по крупнее.

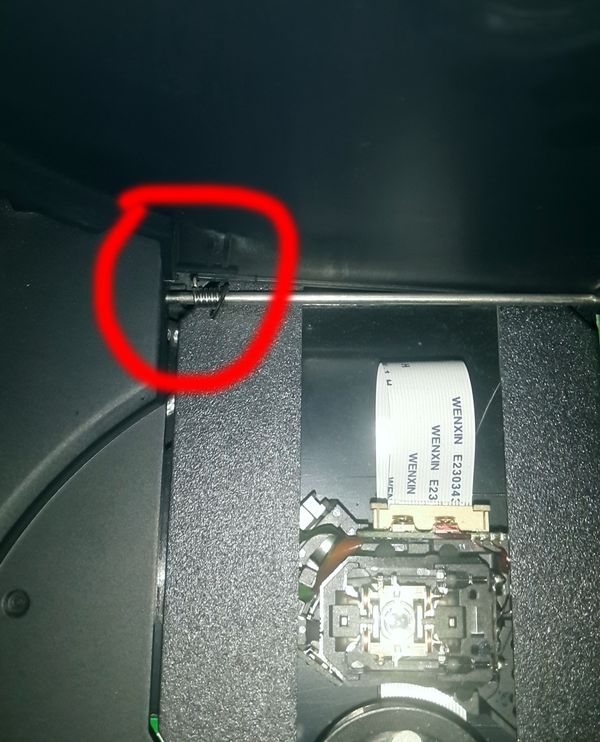

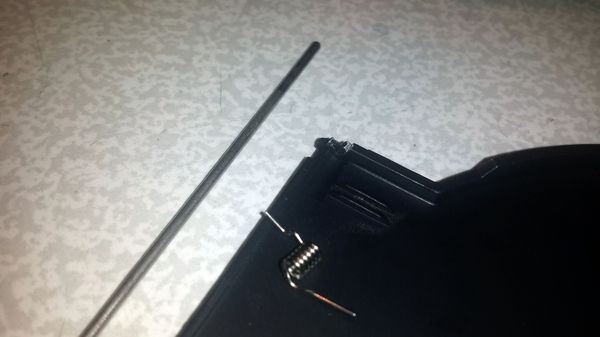

Отломанное ушко, чуть крупнее.

Будем починякать.

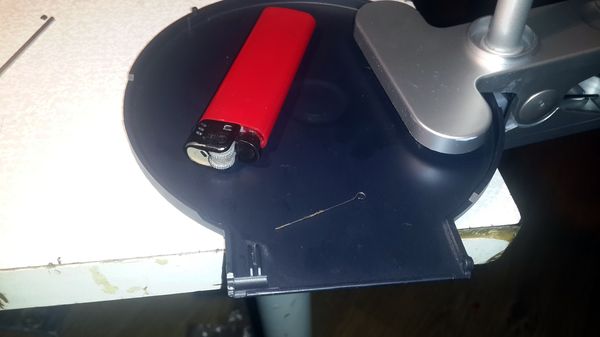

Берем тонкую иголку и зажигалку.

Нагреваем иголку и раскаленной иголкой делаем отверстия в пластике, в том месте, где у нас было ушко.

Берем какой-нибудь проводок, скручиваем несколько жилок, по размеру отверстия. Облуживаем его.

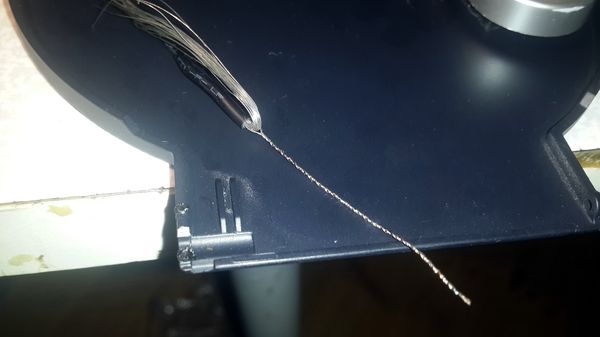

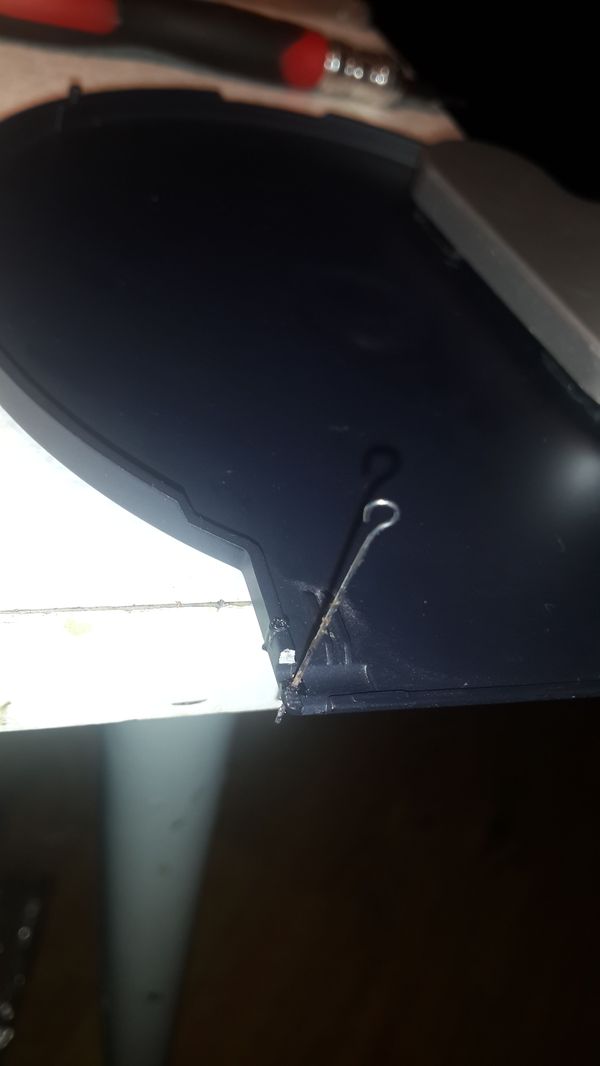

Отрезаем сколько нам нужно и вставляем его в отверстия. Должна получиться, вот такая скобочка.

Концы соединяем и пропаиваем.

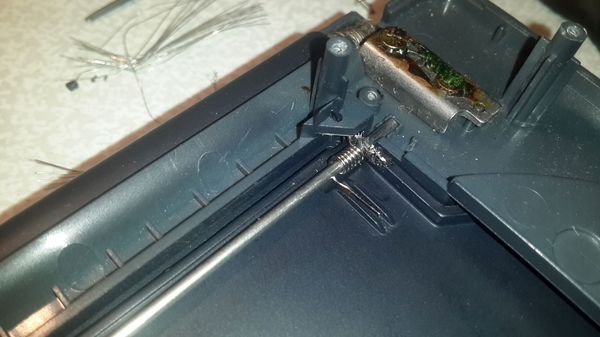

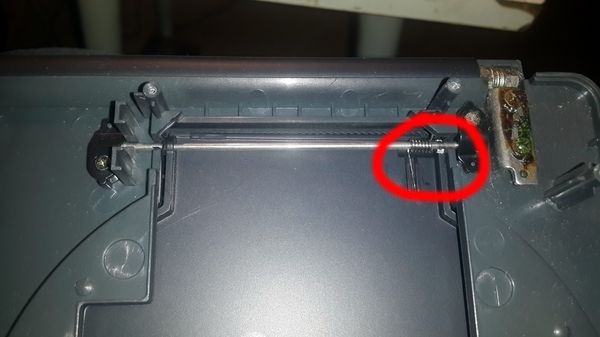

Вставляем стержень в свое конструктивное положение.

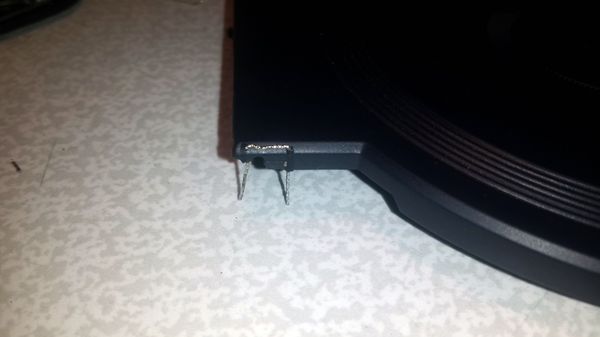

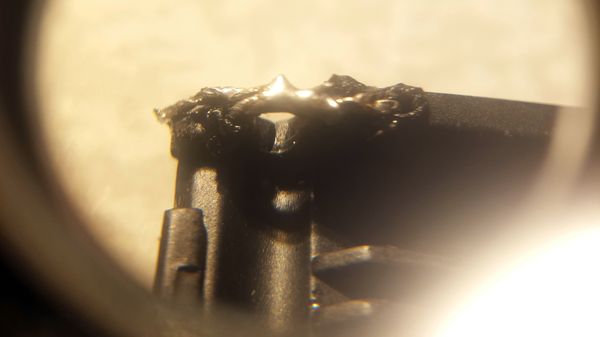

Вот так будет "торчать".

Собираем и проверяем.

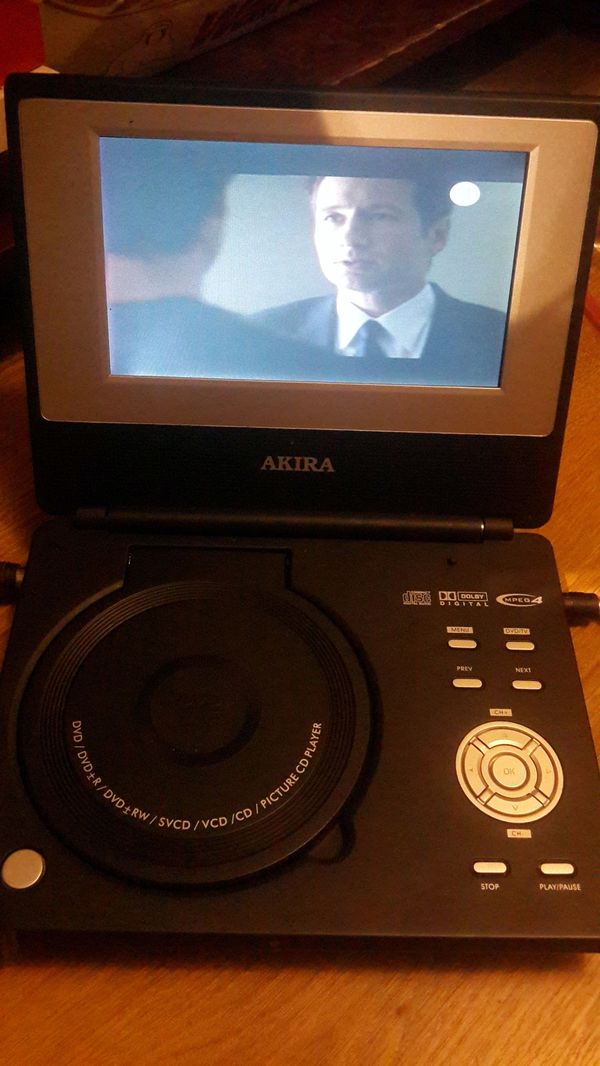

Да-да...Агент Фокс Малдер... Если присмотреться на этой фотке, то можно увидеть, где костыль (колхоз) забабахан....

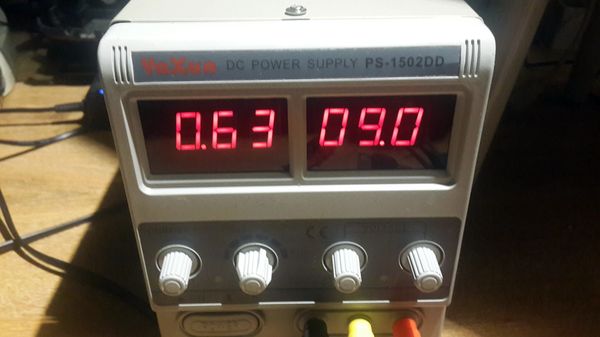

Вдруг, кому интересно, то этот двд-телик кушает от источника питания 9 вольт и 0,65 А. мало ли кто захочет на даче такую штуку от автомобильного аккума запитать....

Все работает, все шуршит и мультики детишкам можно показывать в машине/даче...

Навалил меня всяким хламом, пока прием в ремонтики приостановлю (телефоны и планшеты), Ноуты буду брать. Вас реально дох... много, а я один. Народ уже некоторый долго ждет. Как доделаю, опять начну принимать заявки...

Почту напишу ТОЛЬКО (с ноутами можно и в ремонтики принести) для вопросов и консультаций... gepka2007@yandex.ru

Ноуты, планшеты и телефоны Леново не беру. Потому что, пока одно чинишь, другое ломается. Пока другое чинишь, еще что-нибудь сломается. Ну их лесом...

Ксиоми идут лесом с заменой экранов, хрен найдешь нужные модули...

Ноутбуки беру только из питера, ну или вы сами, через кого-то передадите. Много возни с ними на почте... Курьерские службы тоже не прокатят, ибо они приносят тогда, когда им удобно, а не мне...

Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю. Это у меня хобби такое, ремонтить разные электронные штуки...

Доброго времени суток, дорогие пикабушники!

Принес мне в ремонтики, дорогой наш пикабушник из Питера, телефон.

Просил вытащить контакты из телефона...

Вот такой аппарат.

Вот письмо от него:

" В общем было так, телефон шмякнулся на твердое покрытие плашмя экраном вниз, немного поработал, начал перезагружаться и издох. Неофициалы после диагностики сообщили что треснула плата и надо её менять. Платы в наличии нет, её надо заказывать и долго ждать, цена вопроса 6000-7000 рублей. Официалы гоняли по трём сервисам в поисках специально обученного сервисмена, который в итоге так и не нашёлся. За работу в конечном счёте не взялись."

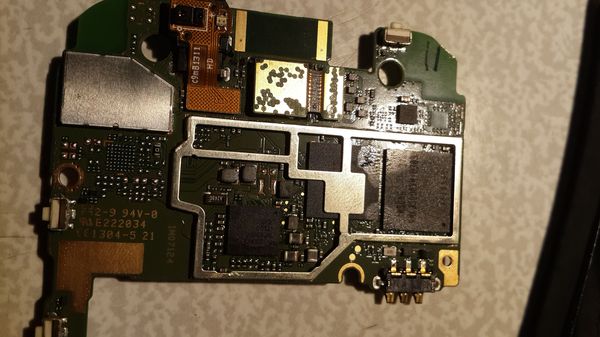

Вот телефонные потрⱯшка.

Подключил юсби-тестер.

Тестер показывал, что ток не идет в аппарат. Без батарейки  батарейки тестер показывал 0,08-0,11... Типа контроллер питания нащупывает батарейку. При подключении батарейки, ток опять становился нулем...

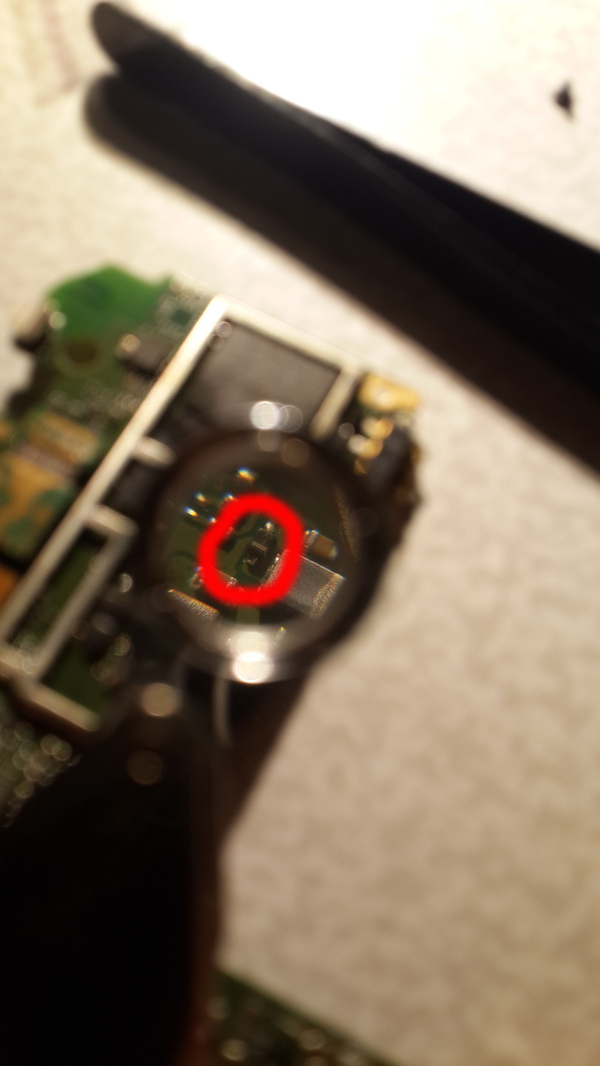

Разобрал. Снял экранирующую рамку с "мозгов" и увидел оловянный шарик... Прифигел конечно, но мало ли, может в сервисе вскрывали и с руками как-то туда попал...

Вот потрⱯшка с обратной стороны. Следы флюса-это я уже экспериментировал, до меня там все было чистенько, но об этом потом.

Раз уж аппарат ВООБЩЕ не подавал признаков жизни, то первым делом стоит проверить на плате все предохранители на целостность. Мало ли, может один из "модулей схемы" окривел, вот и не включается аппарат...

Так же следует еще проверить вот такие диоды, на отсутствие КЗ.

Диоды и предохранители целы. Будем ЖАРИТЬ потрⱯшка.

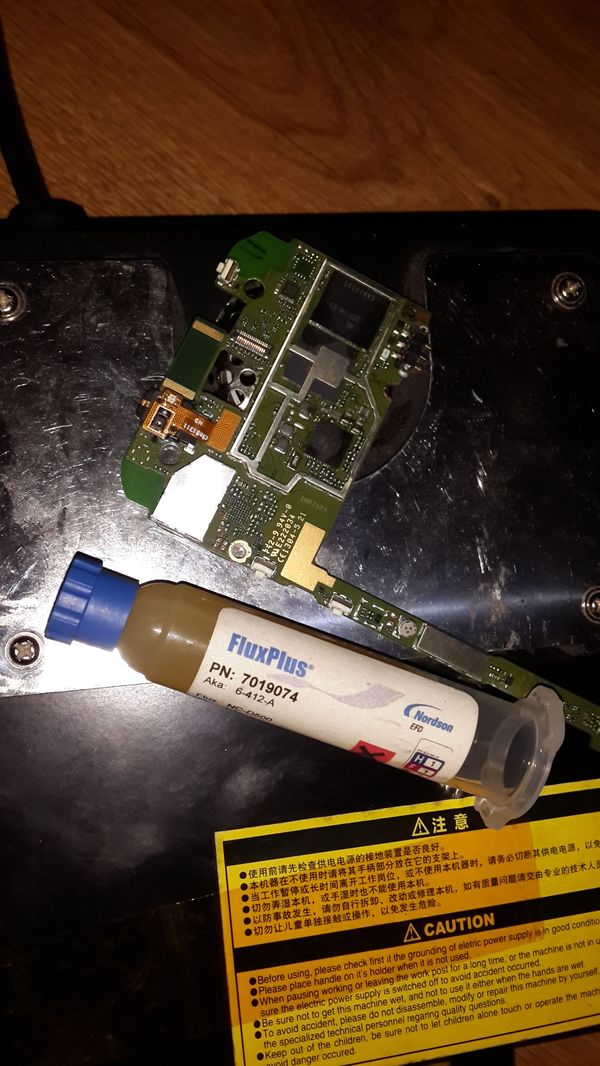

Первым делом будем жарить память. Наносим флюс по краю памяти.

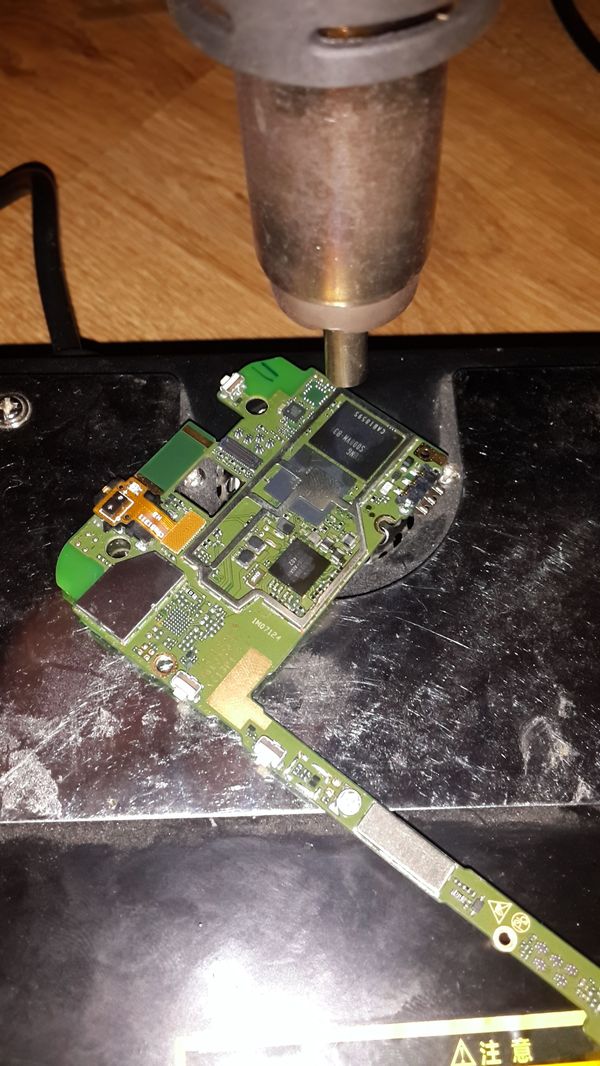

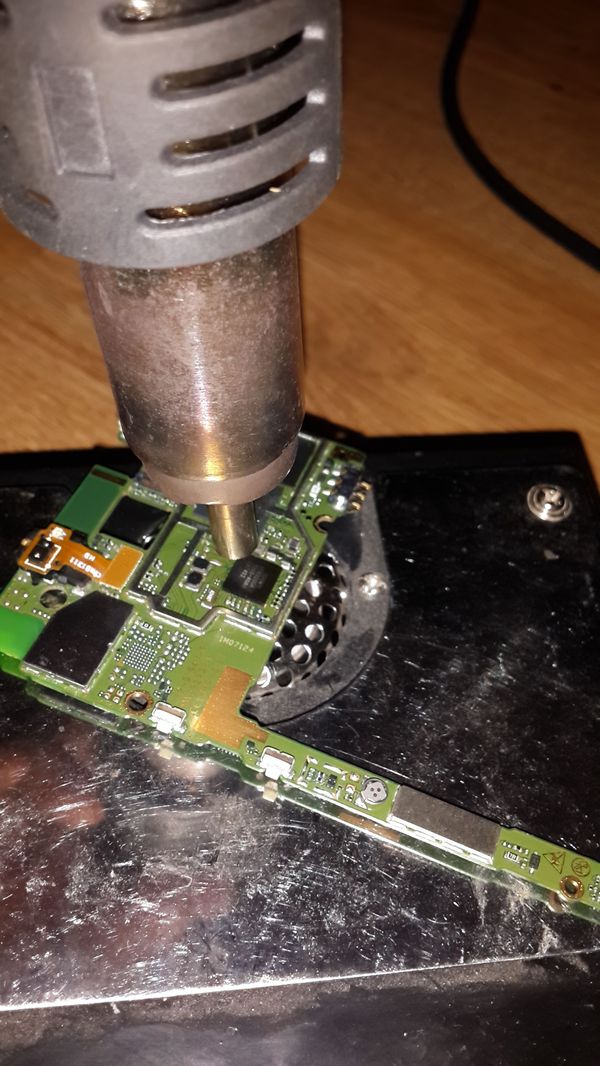

Включаем нижний подогрев на 230-250 градусов. Даем прогреться несколько минут и паяльным феном на 365 погреем секунд 40...

Проверяем на соплях.... Не включился.

Будем жарить контроллер питания...

Все тоже самое, только наносим флюс уже на контроллер питания.

Проверяем на соплях...

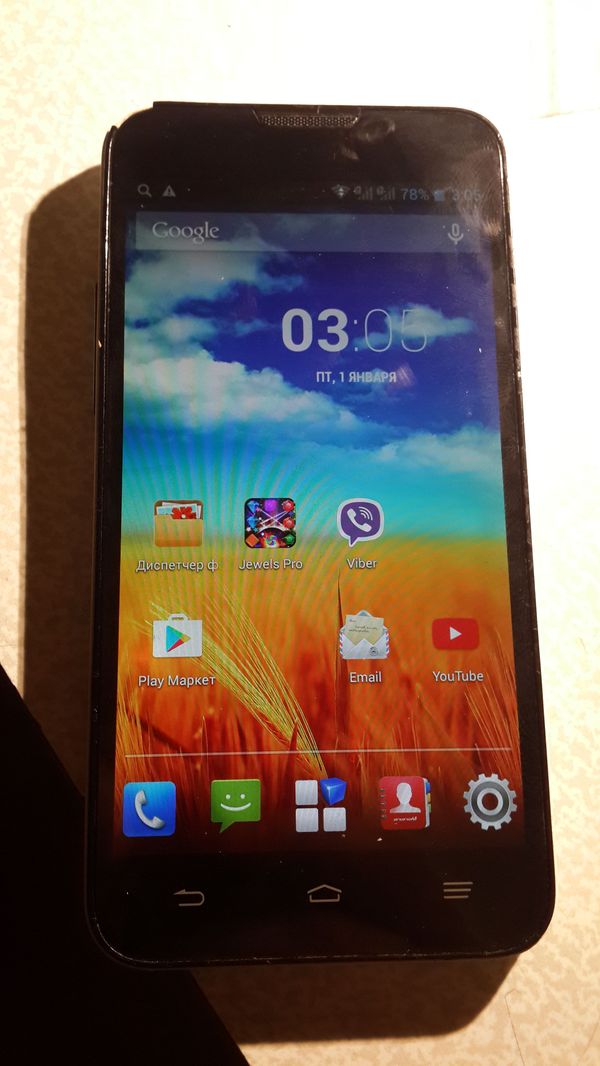

Заработал...

Вытаскиваем из аппарата нужную нам информацию...

Чтобы аппарат починить как следует, нужно будет реболить память и контроллер питания, но об этом я потом расскажу... Главную цель выполнили...

Ну а теперь расскажу ответ на вопрос, который задавал ДЛЯ ДИВАННЫХ СПЕЦИАЛИСТОВ (это те, кто говорит, что я не по науке делаю и вообще, я ничего не умею... хехе...) в прошлом моем посте. НИКТО ИЗ ДИВАНЧИКОВ НЕ СМОГ ОТВЕТИТЬ, НАВЕРНОЕ В ШКОЛЕ БЫЛИ ЕЩЕ... Так, что ценность и высказываний их советов стремиться к 0.

Ответил единственный и с первого раза @tecnocat,

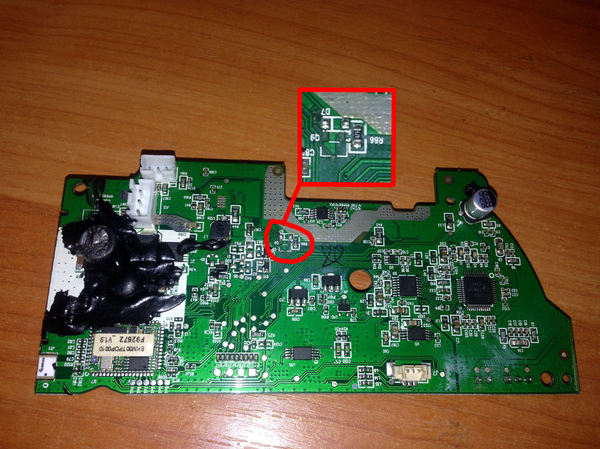

"Однозначно транзистор в режиме ключа :) глянул более детально все фото.

база подтянута к земле через 47к и на нее же приходит дорожка, так же коллектор и эмиттер просто идут на другую сторону платы. А вот PNP или NPN тут не скажу - мерять надо или смотреть на обратной стороне, хотя по диоду вроде как PNP должно быть"

Я даже дополнять ничего не буду. Все он правильно написал. Просто дополню, что этот транзюк нужен для того, чтоб подавать "силовое напряжение" на усилительную часть платы.

И еще, давно заметил, что на пикабу есть своя маленькая традиция тега "моё" выкладывать по пятницам... У меня почти все мои посты мои...  Может и мне так же поступить, только по пятницам постики клепать?... Думаю, что все мои подписчики, которых уже 7 тыщ, немного загрустят...

_______________________________________________________________________

Навалил меня всяким хламом, пока прием в ремонтики приостановлю (телефоны и планшеты), Ноуты буду брать. Вас реально дох... много, а я один. Народ уже некоторый долго ждет. Как доделаю, опять начну принимать заявки...

Почту напишу ТОЛЬКО (с ноутами можно и в ремонтики принести) для вопросов и консультаций... gepka2007@yandex.ru

Ноуты, планшеты и телефоны Леново не беру. Потому что, пока одно чинишь, другое ломается. Пока другое чинишь, еще что-нибудь сломается. Ну их лесом...

Ксиоми и мейзу тоже идут лесом, на них хрен найдешь нужные модули...

Ноутбуки беру только из питера, ну или вы сами, через кого-то передадите. Много возни с ними на почте... Курьерские службы тоже не прокатят, ибо они приносят тогда, когда им удобно, а не мне...

Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю. Это у меня хобби такое, ремонтить разные электронные штуки...

Доброго времени суток, дорогие пикабушники!

Принес мне в ремонтики, дорогой наш пикабушник из Питера, повербанку от ксиоми.

Говорит, что после года эксплуатации отвалился выходной юсби разъем.

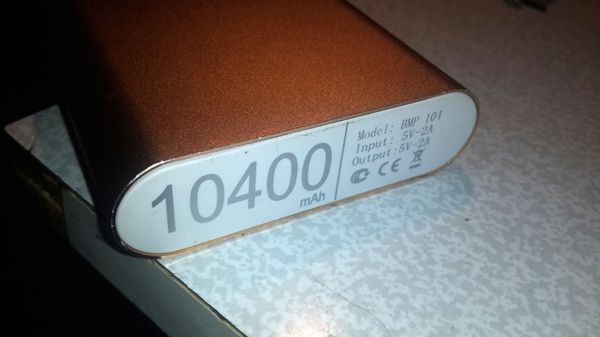

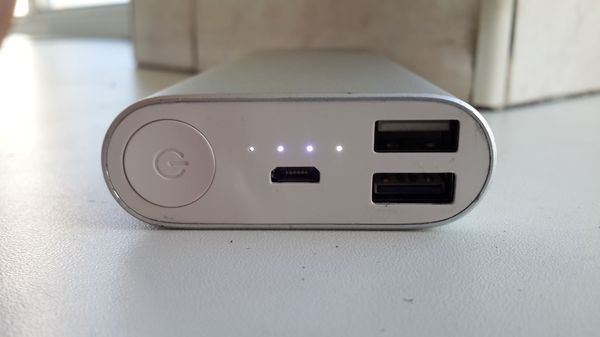

Вот такая повербанка.

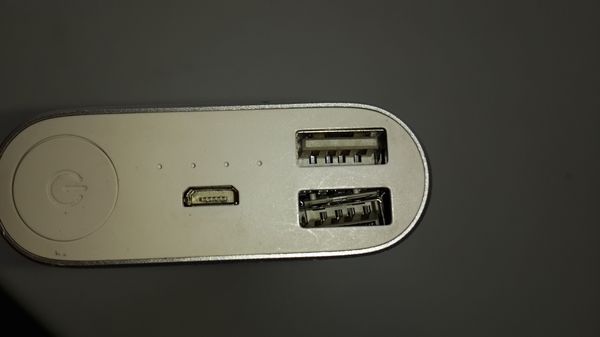

Двухамперный юсби отвалился.

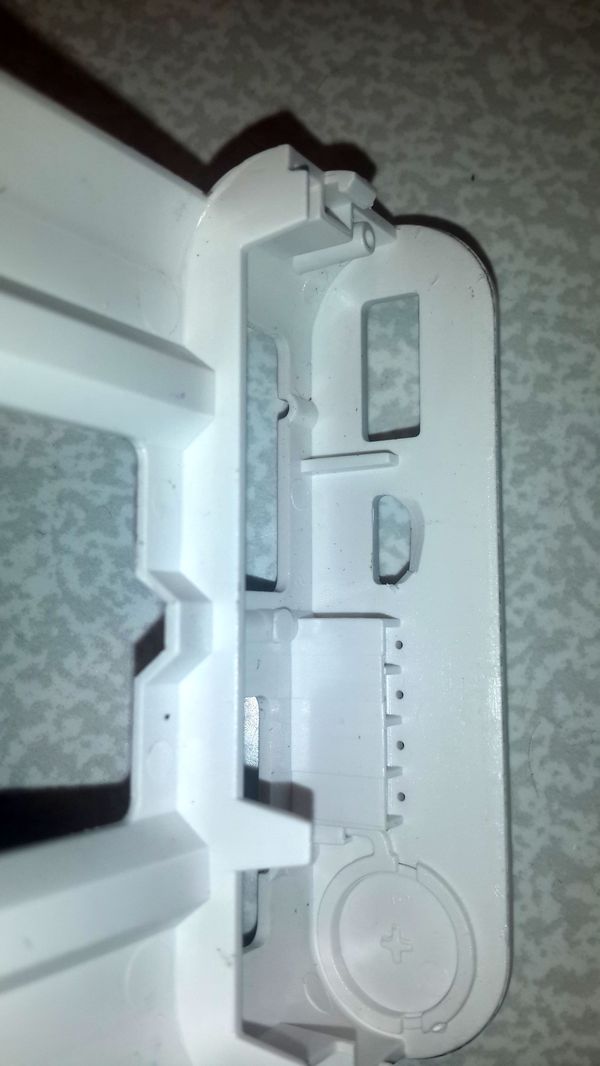

Разбираем банку.

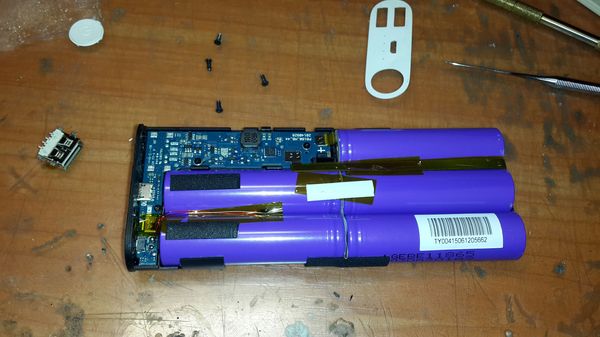

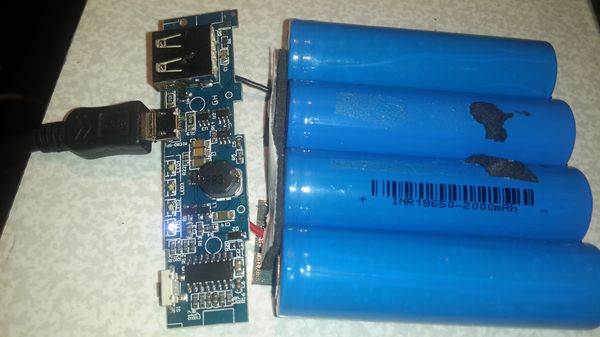

Вот баночные потрⱯшка.

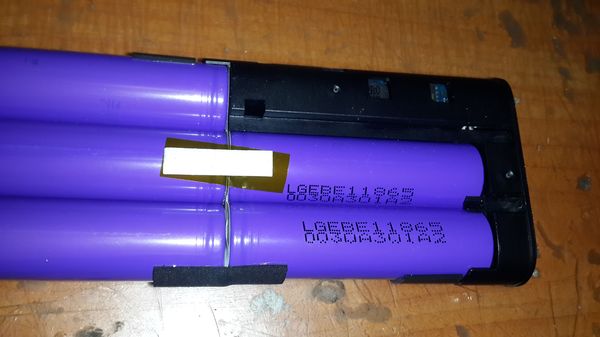

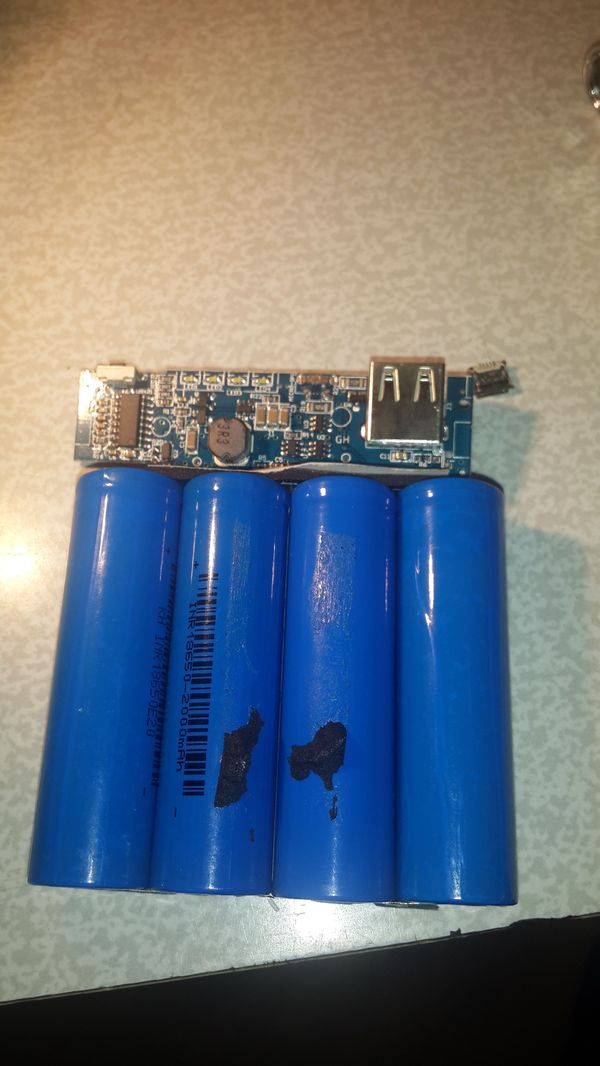

Вот такие аккумы используются в этой банке.

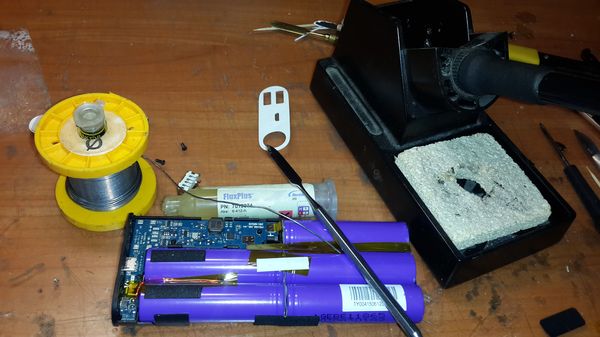

Для ремонта нам понадобится.

Паяльник, флюс и припой. Ну можно еще пинцет, чтоб пальчики не обжечь....

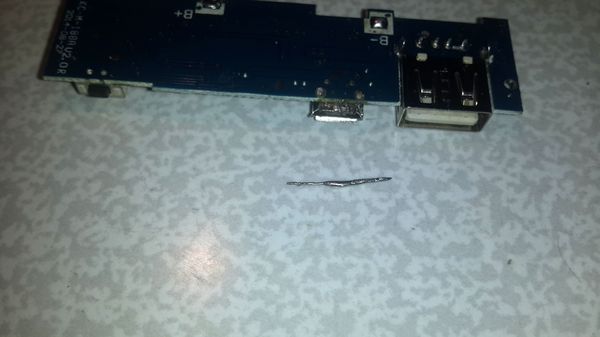

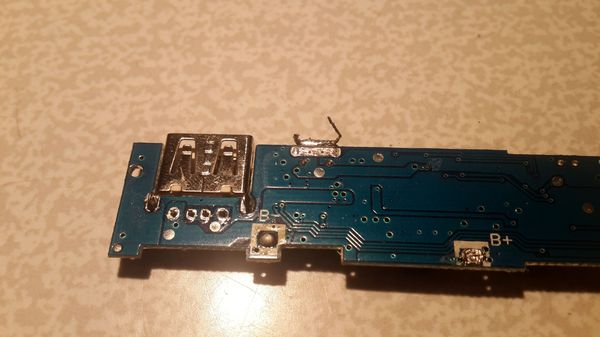

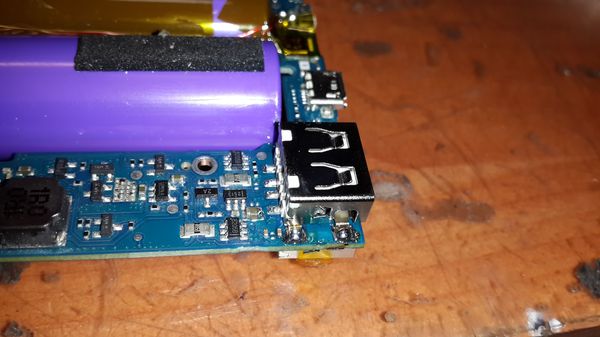

Видно, что пайка хреновая у юсбишек. На подобии холодной пайки. Напоминает то, что специально так припаяно, чтоб из строя выходило сразу после гарантии...

Пропаиваем нормально все разъемы на потрⱯшках , чтобы горя с ними не знать...

Хозяин печалился, что индикацию не видно днем на улице... Снимаем бумажку у светодиодов и они стали ярче светить...

Все работает, все шуршит и телефончики теперь заправляет...

Навалил меня всяким хламом, пока прием в ремонтики приостановлю (телефоны и планшеты), Ноуты буду брать. Вас реально дох... много, а я один. Народ уже некоторый долго ждет. Как доделаю, опять начну принимать заявки...

Почту напишу ТОЛЬКО (с ноутами можно и в ремонтики принести) для вопросов и консультаций... gepka2007@yandex.ru

Ноуты, планшеты и телефоны Леново не беру. Потому что, пока одно чинишь, другое ломается. Пока другое чинишь, еще что-нибудь сломается. Ну их лесом...

Ксиоми тоже идут лесом, на них хрен найдешь нужные модули...

Ноутбуки беру только из питера, ну или вы сами, через кого-то передадите. Много возни с ними на почте... Курьерские службы тоже не прокатят, ибо они приносят тогда, когда им удобно, а не мне...

Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю. Это у меня хобби такое, ремонтить разные электронные штуки...

Доброго времени суток, дорогие пикабушники!

Сам привез мне в ремонтики, дорогой наш пикабушник @DeeXL из прямо из Москвы, колонку и айпод (про айпод потом постик выложу).

Говорит, что ОЧЕНЬ жаждит воскресить любимчиков.

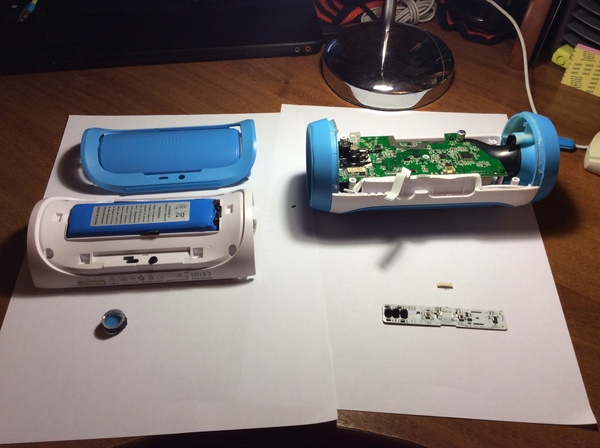

На колонке при разборе оторвался разъем на одной из плат...

Вот письма от него:

"

iPod nano 4 8GB

Этот девай мне подарили друзья на день рождения. Он отлично функционирова до того момента, как перестала работать кнопка "+". Я предпринял решение заменить шлейф. Но что-то как-то с руками оказалась проблема)))))) и я все запорол. Сейчас девайс при включении выдает белый экран и на этом все. Надеюсь ты сможешь мне помочь его реанимировать.

JBL Chsrge

Замечательнейшая, просто ВЫСШАЯ колонка. Но, как я думаю из-за попадания влаги (я брал периодически колонку для принятия душа с музыкой), перестала работать кнопка включения. Влага могла попасть с конденсатом. Мне кажется нужно перепаять кнопку, но я боюсь запороть всю плату. Я хотел найти донора на Авито, но тщетно. Поломка колонки, пожалуй, и с подвигла меня обратиться за помощью к тебе.

Надеюсь все понятно и подробно описал. От души тебе за отзывчивость и доброту. Надеюсь ты сможешь помочь мне. Я не жду ни какого конкретного результата и не расстроюсь, если что-то пойдет не так или не получится что-то отремонтировать. Потому что это всего лишь вещи) Ведь вещи создаются, что бы ими пользовались и у них есть такое свойство, как выходить из строя, а люди созданы, чтобы любить друг друга. На все расходные материалы и запчасти выделю средства,а так же с меня денежный комплимент за проделанную работу."

_________________________________________________________________________________

"Добрый день Олег (Гуся). Обращаюсь просто от безвыходности т.к. Ни в одном сервисе мне не смогли помочь. Писал тебе некоторое время назад, даже в Питер приезжал на майские, но как я понял писем у тебя миллион, а ты один.

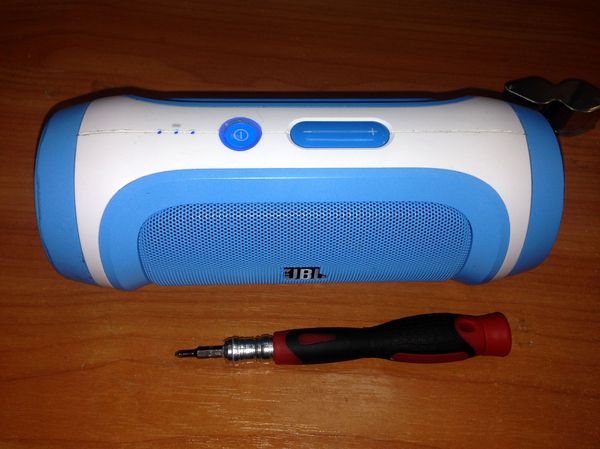

Есть у меня замечательная колонка JBL Charge. В один прекрасный момент перестала работать кнопка включения. В сервис центрах говорят что не хватает какого то резистора или транзистора. Мне даже не пугала цена за диагностику в 1500р. Предлагал даже больше ориентировочной цены починки, но на следующий день был звонок и при возврате моей колонки не брали деньги даже за диагностику. Я даже пытался найти на разборах эту чертову плату с кнопками ибо думаю что дело в ней. У меня правда осталась последняя надежда на тебя."

Нус... Приступимс...

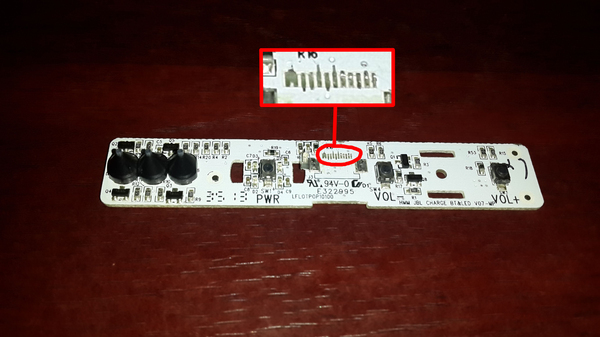

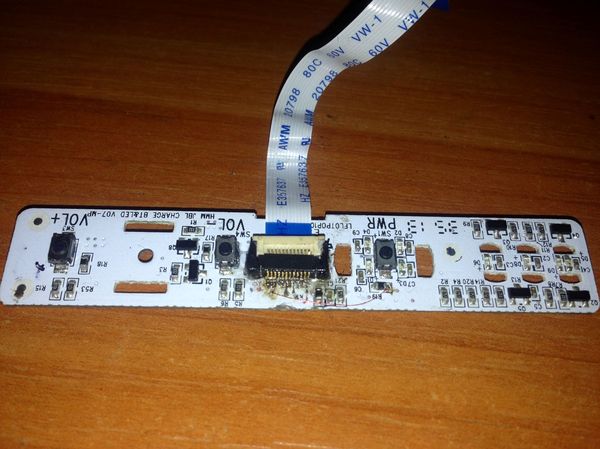

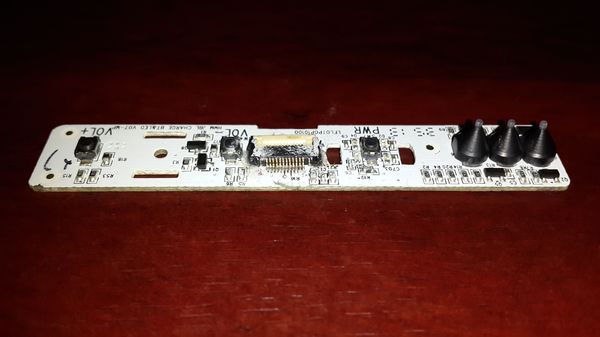

С потрⱯшков платки с кнопками оторвался разъем.

Видно, что контактные площадки тоже по отлетали...

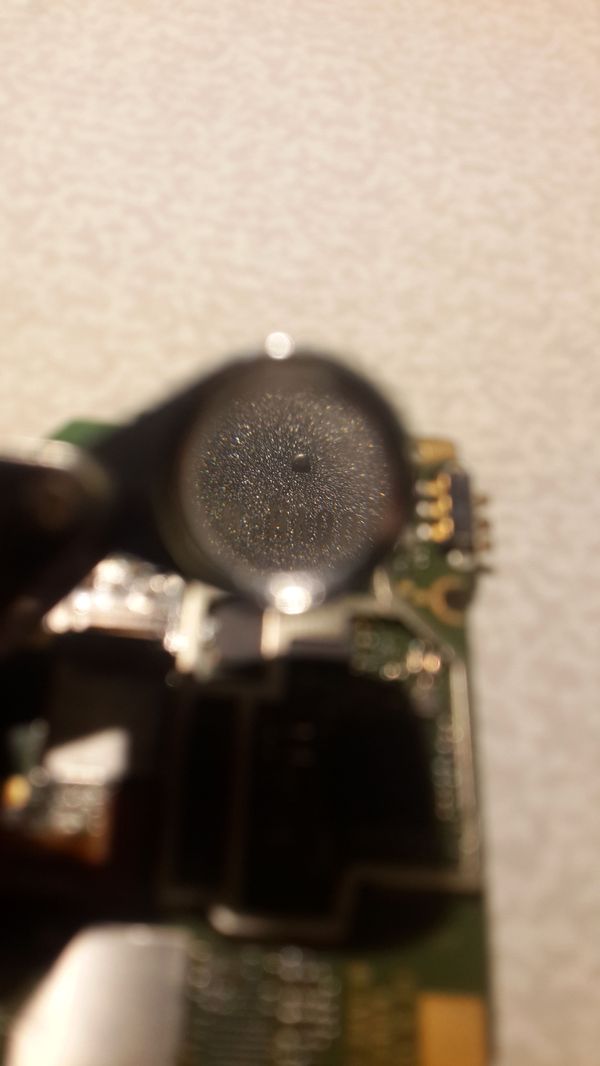

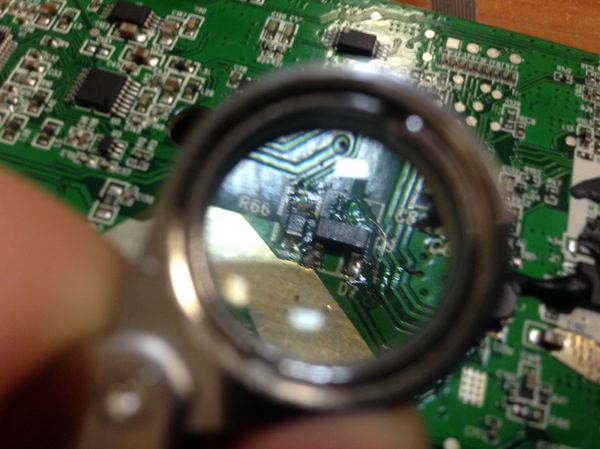

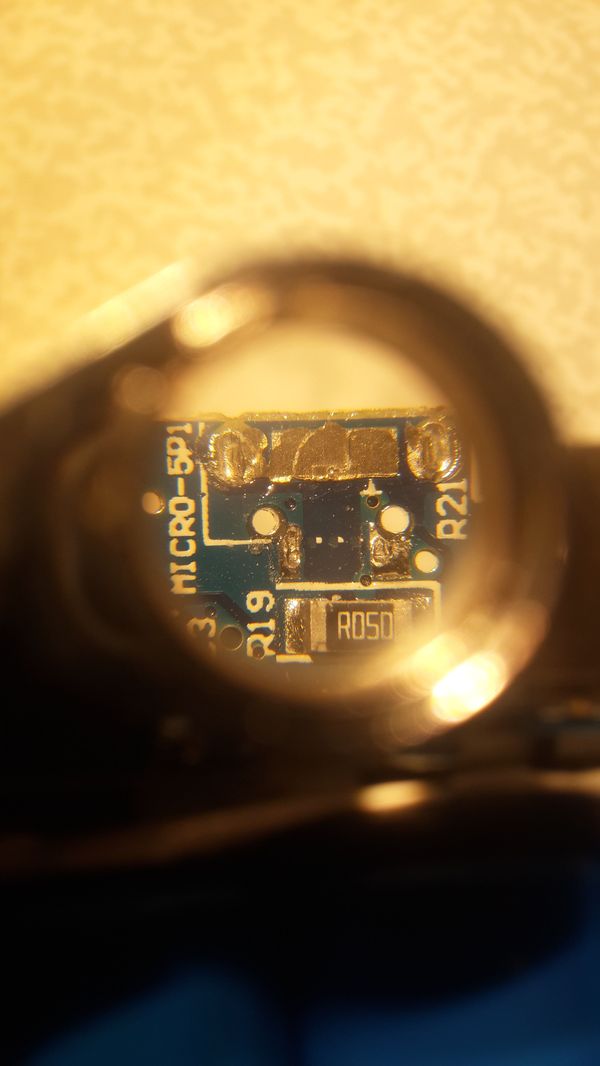

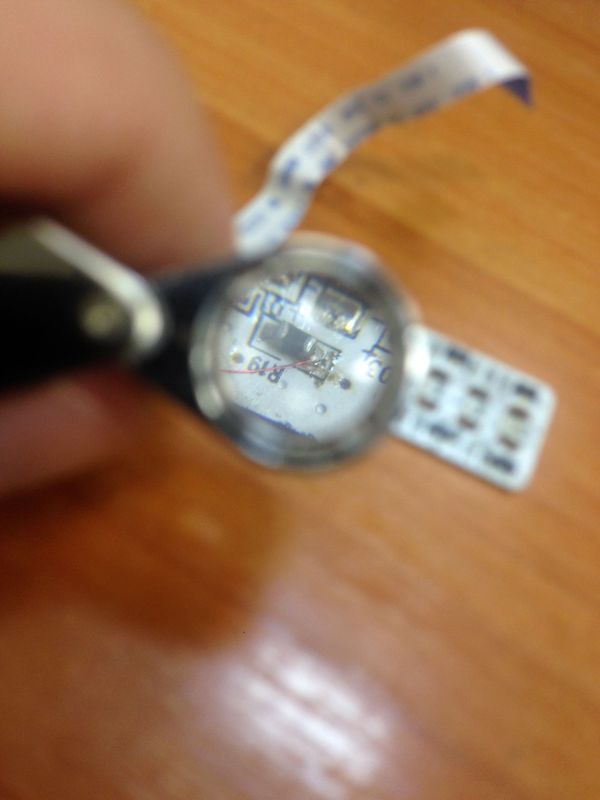

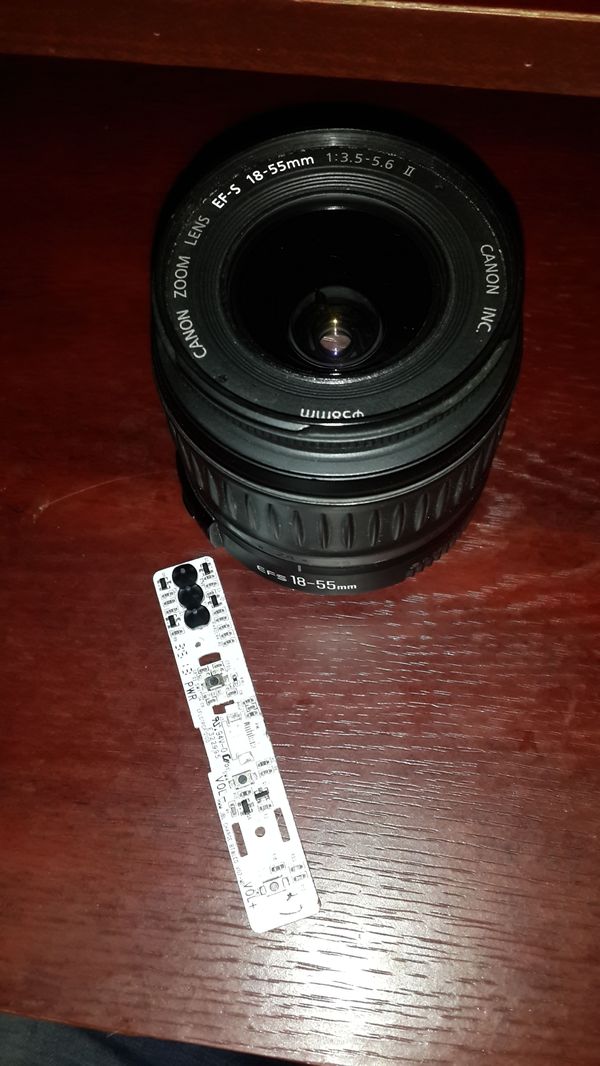

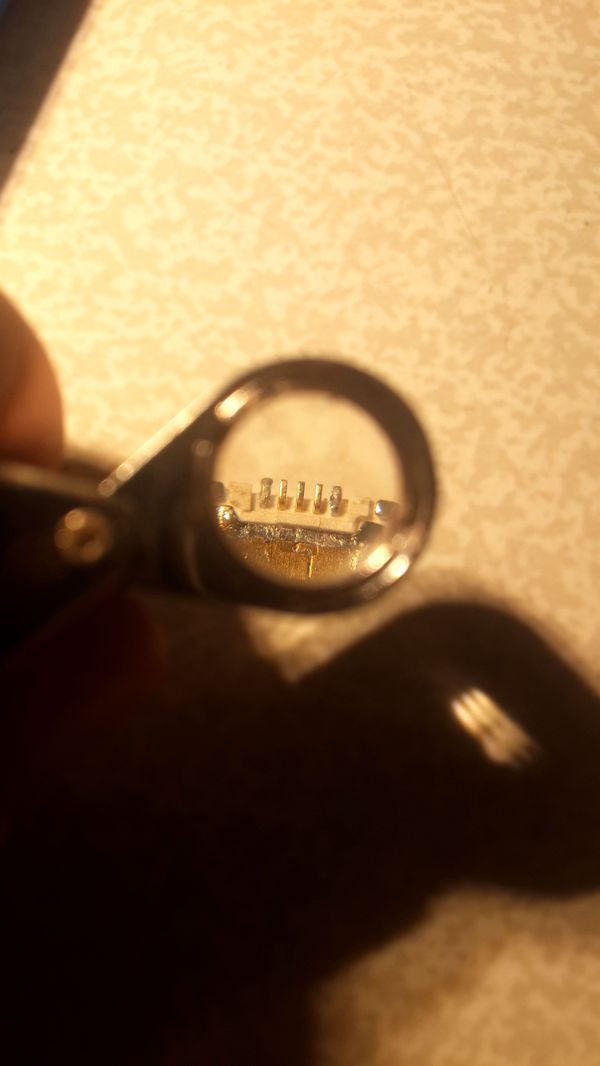

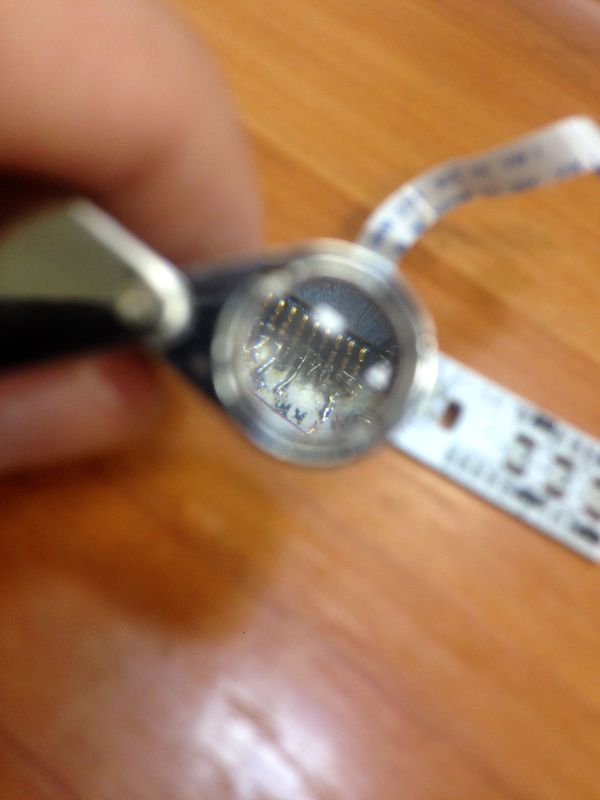

Микроскопа у меня нет, паял глазами, а проверял на объективом от фотика.

Берем подходящий разъем. Я его отпаял с каких-то ноутбучных донорских потрⱯшков.

Приклеиваем на супер клей. Его достаточно будет, Шоб держалось.

Вот так припаял без микроскопа и кухонным паялом ЗУБР 40 ВТ...

Собрал на соплях, а колонка-то и не включилась... На зарядку реагировала...

Так, глянем более детально...

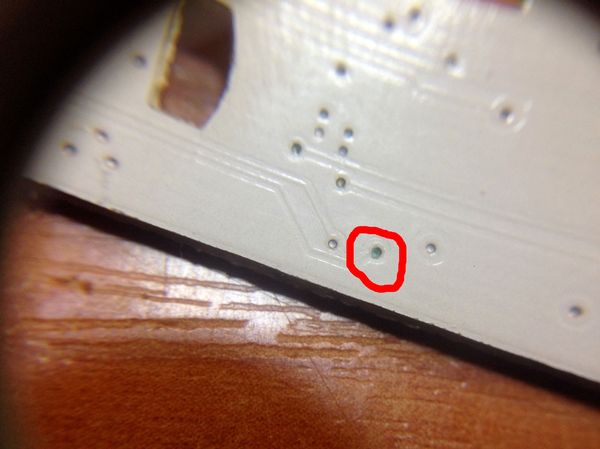

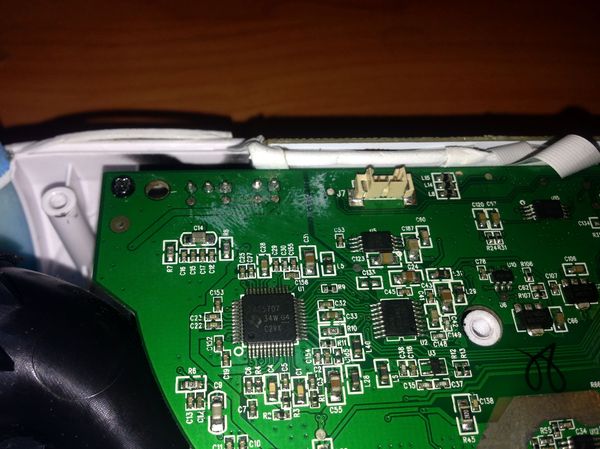

Ховна... На потрⱯшках появились ховна, да еще в таком месте, что без пол литра лупы/микроскопа хрен увидишь...

Припаяем проводок в то место, куда должно приходить...

Запустилась колонка. С телефоном/компом по блRтусу законектилась, но...

Но не замузыкалила... Вот хадина...

Смотрим потрⱯшки внимательнее...

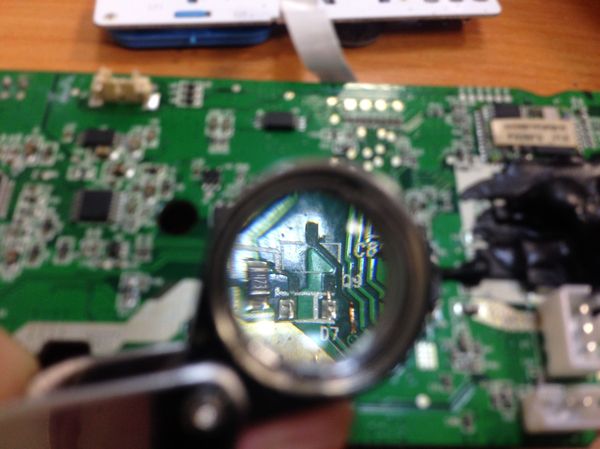

Оторвали/лись некоторые элементы на потрⱯшках...

Вряд ли @DeeXL, оторвал сам. Винтов и защелок там рядом не было, не мог он их сам оторвать. Следовательно их оторвали в СЦ, в который он, судя из письма, носил и они сами же не смогли догадаться/подумать... Да-да, именно подумать, что там должно быть...

Ну а теперь ДЛЯ ДИВАННЫХ СПЕЦИАЛИСТОВ ВОПРОС.

Какой элемент я сюда поставил и ПОЧЕМУ именно его сюда нужно?

(мало будет ответа резистор/конденсатор/диод/чудоХреньВолшебная)

Знаю, что тут, в нашем с @Scrypto, сообществе сидит КУЧА ремонтеров, как и ДИВАННЫХ, так и ТОЛКОВЫХ.

Маленько намекну... Слева-справа...

ЖДУ ОТВЕТОВ В КОММЕНТАХ.

Ах да, потрⱯшка с обратной стороны.

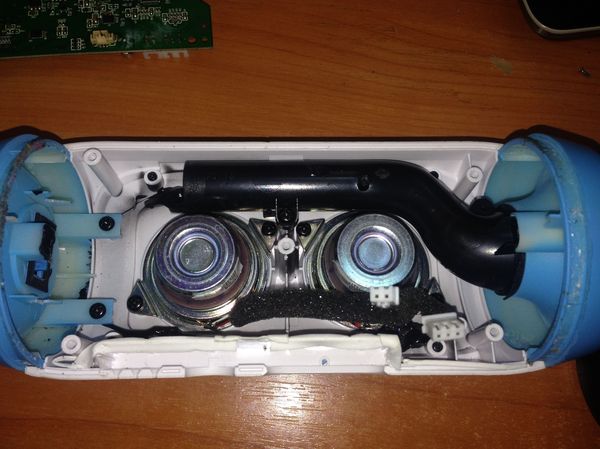

Вот так располагаются динамики, а та, черная трубка-это фазоинвертор, он же сабвуфер.

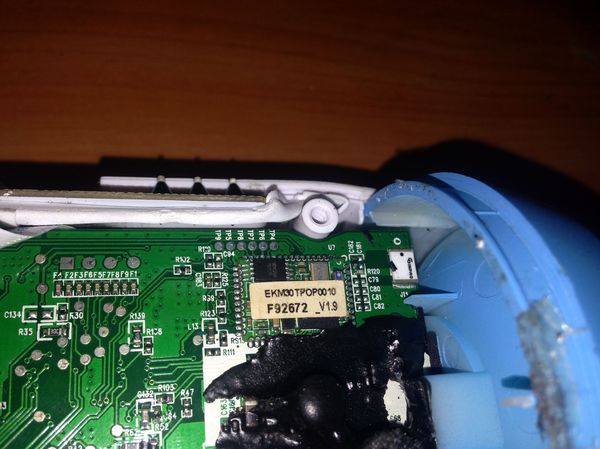

Вот такой блютус модуль. В нем, к стает, очень хорошо реализован "генератор комфортного шума".

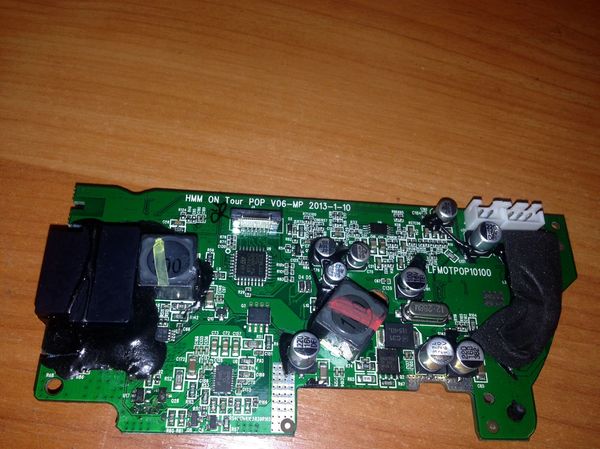

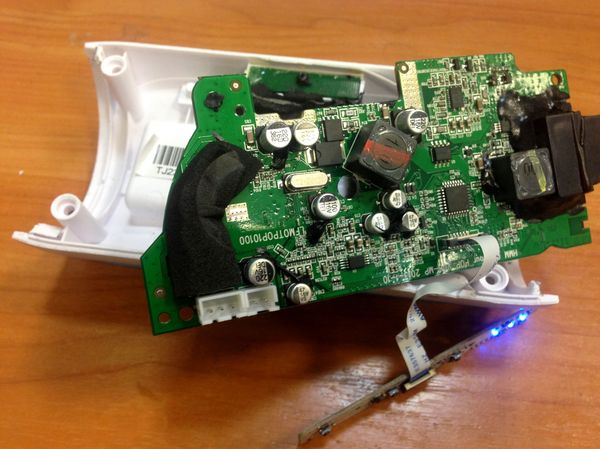

А тут, на потрⱯшках слева, располагается 20 W цифровой стерео усилитель класса D.

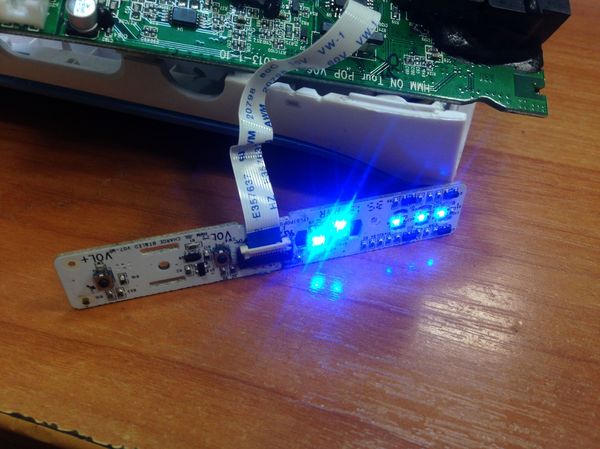

Вот так выглядит собранная и рабочая колонка.

Все работает, все шуршит и песенки горлопанит на всю квартиру...

__________________________________

ОБЪЯВА!

Не успел я, после отпуска, и пары дней поработать, как пришлось на больничный идти... Ребетенок захворал маленько :(

Так вот. Куча народу спрашивает, мол когда уже МОЁ починишь... Обещался на неделе доделать, кому чего должен, но увы... Придется еще подождать...

Как уже говорил не однократно: Вас дох... много, а я ОДИН...

Кому чего должен, все отдам. Все в целости и сохранности лежит, и ждет своего часа.

_________________________________

Навалил меня всяким хламом, пока прием в ремонтики приостановлю (телефоны и планшеты), Ноуты буду брать. Вас реально дох... много, а я один. Народ уже некоторый долго ждет. Как доделаю, опять начну принимать заявки...

Почту напишу ТОЛЬКО (с ноутами можно и в ремонтики принести) для вопросов и консультаций... gepka2007@yandex.ru

Ноуты, планшеты и телефоны Леново не беру. Потому что, пока одно чинишь, другое ломается. Пока другое чинишь, еще что-нибудь сломается. Ну их лесом...

Ксиоми и мейзу тоже идут лесом, на них хрен найдешь нужные модули...

Ноутбуки беру только из питера, ну или вы сами, через кого-то передадите. Много возни с ними на почте... Курьерские службы тоже не прокатят, ибо они приносят тогда, когда им удобно, а не мне...

Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю. Это у меня хобби такое, ремонтить разные электронные штуки...

Доброго времени суток, дорогие пикабушники!

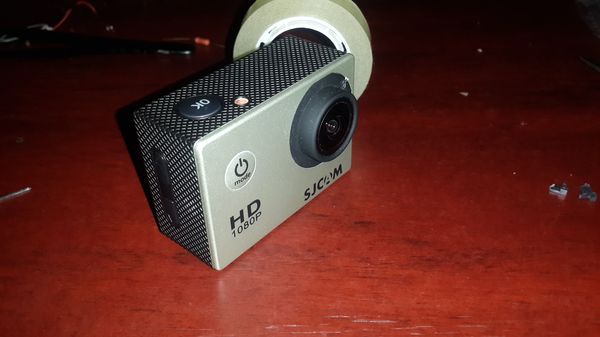

Принес мне в ремонтики, дорогой наш пикабушник из Питера, камерку.

Говорит, что когда разобрал, повредил крепление на разъеме шлейфа.

Вот письмо от него:

Здравствуйте Гепка

Прошу о помощи) История такая:

Купил камеру. Оказалась с плохим звуком микрофона, глухой + сильно фонит(статичный шум). Опытным путем проверив, что до микрофона плохо доходит звук(пробовал с разобранной передней панелью), модернизировал с помощью трубочки и дополнительных дырочек на передней панели (рис 1)

Так как это не помогло, я решил разобрать и посмотреть потраха, на возможность поставить микрофон на ножки, лицом к дырке(сбоку в корпусе родная дырочка), либо заменить, т.к. фонит.

разборка была непростая, пришлось отпаивать заднюю панель(увидел в ваших постах кстати)

Но когда все разобрал, решил проверить на соплях что все работает и я ничего не задел

Оказалось я уже что то задел( и дисплей стал показывать как с эффектом нигатив

я аккуратно положил все и стал писать вам)

в общем могли бы вы помочь с микрофоном и да и собрать обратно?) чувствую моё мастерство покидает меня)

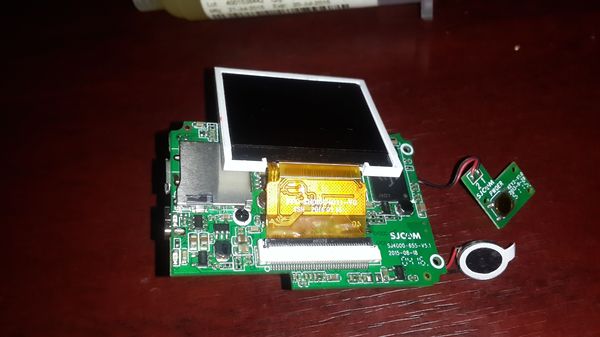

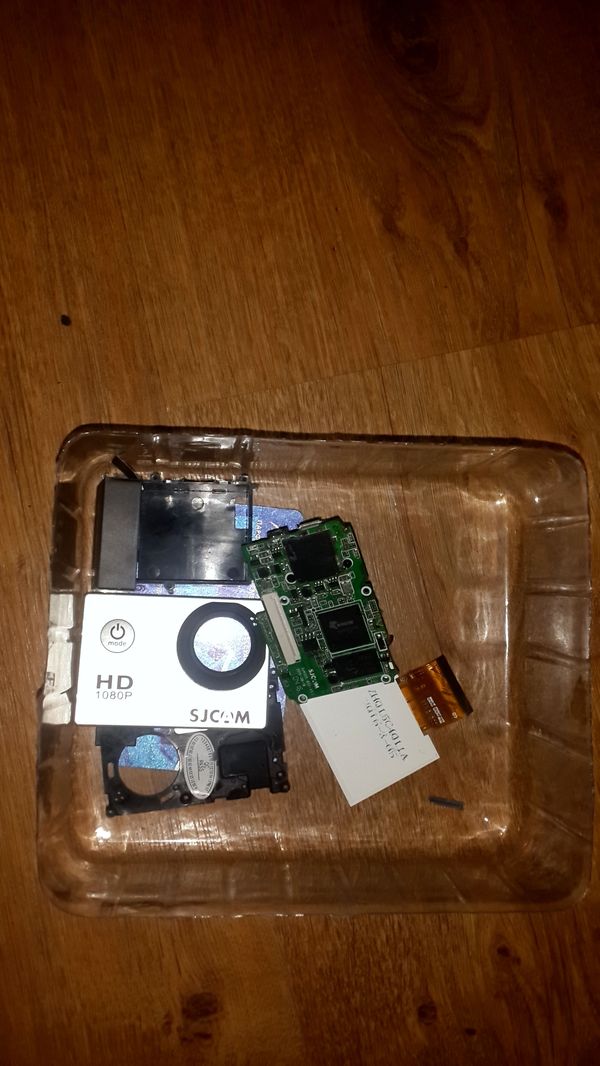

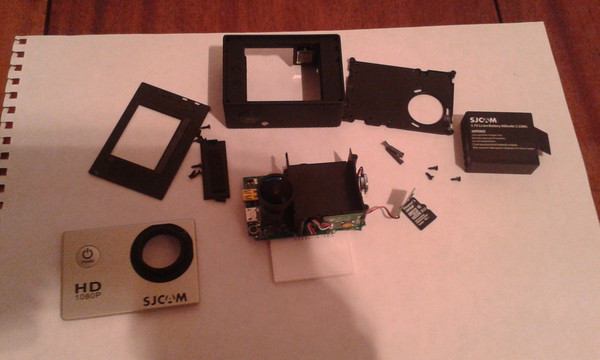

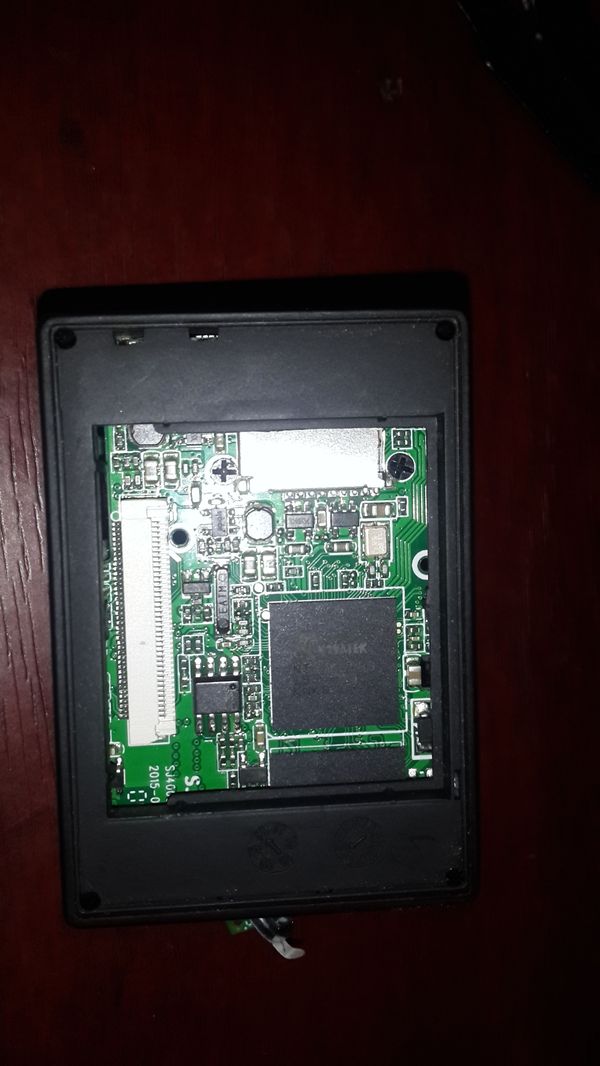

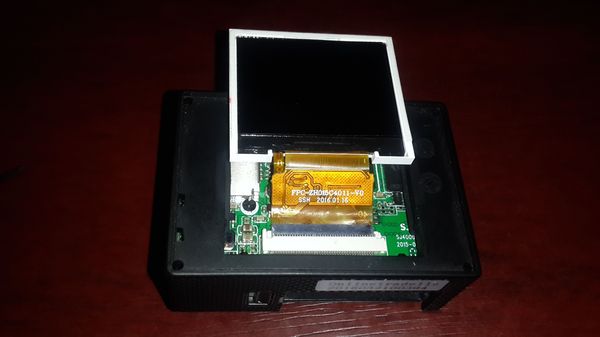

Вот такие потрⱯшки в коробочке мне принесли.

Берем из донорских потрⱯшков подходящую защелку

Вставляем защелку уже в потрⱯшка самой камеры.

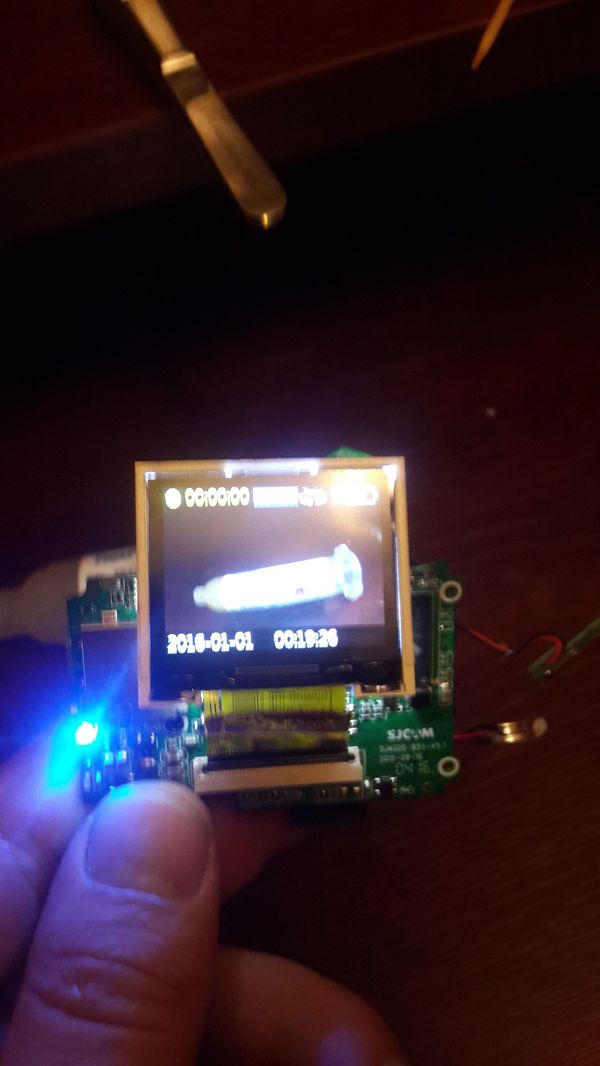

Проверяем на соплях.

Хозяин просил, чтоб я микрофон бочком поставил.

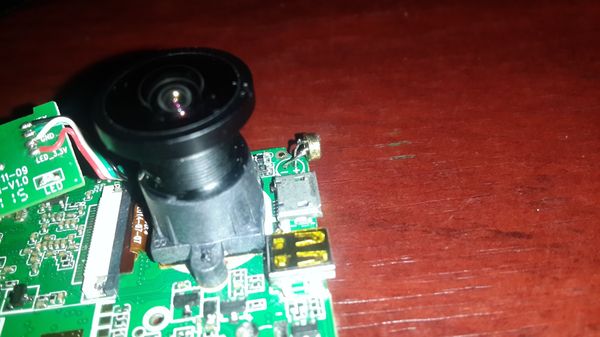

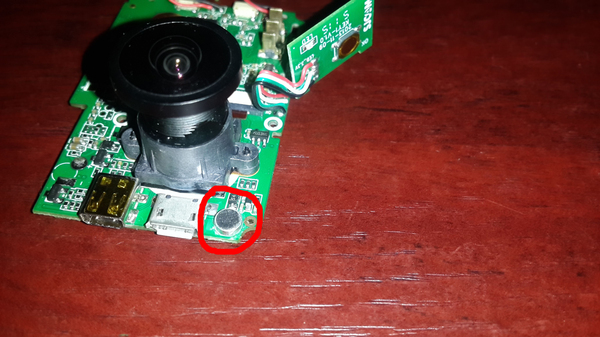

Вот микрофон.

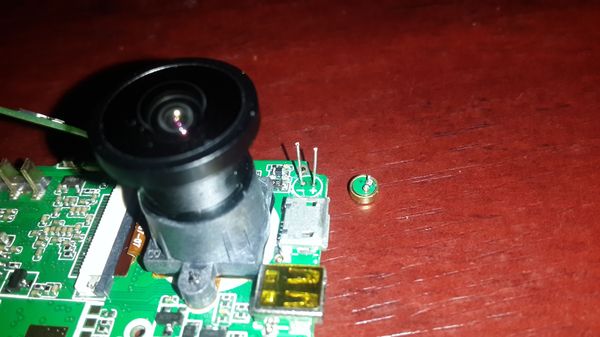

Отпаиваем микрофон. Припаиваем две ножки от проводного резистора.

И не перепутав, где плюс и минус микрофона припаиваем к ножкам от резистора.

Собираем.

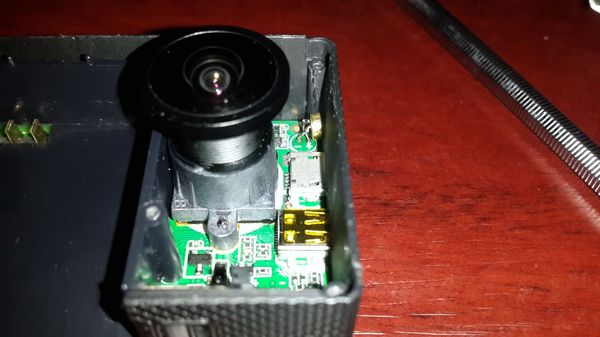

Вот потрⱯшка камеры с обратной стороны.

Собираем камеру окончательно.

Хехе... собрав камеру, начал проверять, а кнопка записи-то и не заработала.

РаспотрⱯшим камеру вновь...

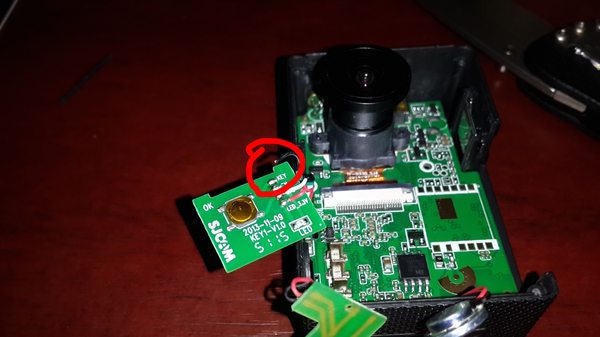

Вот в чем беда была... Провод отломался от платы...

Хозяин говорил, что звук плохой и фонящий... Предложил, что можно усилитель микрофона запихать внутрь камеры, на что он мне сказал, что сам пока поковыряется. Потом если что, принесет.

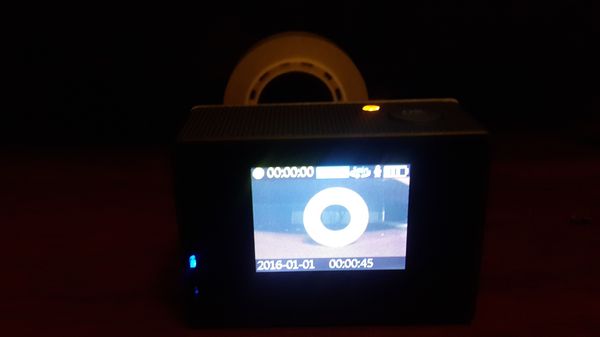

Все работает, все шуршит и видяшечки можно снимать.
