Доброго времени суток, дорогие пикабушники! В данном посту будет рассказан, один из способов, как починить объектив у фотоаппарата, если после падения (в 99% случаев) перестал задвигаться.

Принес мне в ремонты, наш дорогой пикабушник @Dizzyspb, с просьбой посмотреть фотик Sony Cyber-shot dsc-w630 не убирается объектив.

В большинстве случев, возникают поломки в объективах: редукторов и шестерней "поворота" трансфокатора. Реже возникают поломки электроники в объективах: порванные шлейфы, отломаны микрухи там разные управления "шаговиками" и оптопары.

Вот такой фотик

Вот его потрАшки.

ПотрАшки чуть крупнее.

Разбираем аппарат и снимем объектив.

Эта фотка для любителей прекрасного. ПЗСка матрица.

Вот так выглядит потрАшка внутри данного объектива.

Вот редуктор, который шебуршит объективом.

Вынимаем одну из шестерней, чтоб руками можно было проверить, не повреждено ли устройство трансфокатора. Короче, руками покрутить объектив.

Крутится. Значит, что просто шестерня выскочила из своего места.

Собираем редуктор обратно и  частично собираем объектив.

Теперь можно проверить работу объектива, подав на моторчик 3 вольта.

Выдвигается и задвигается.

Собираем объектив окончательно, не забыв при этом поставить обратно оптопары, а то будет "крутить хоботом" и фокусироваться без остановки.

Если вдруг, когда залезете в фотик и вас там трехонет током, то не отчаивайтесь, это всего лишь "вспышка" о вас разрядилась. Это не смертельно и травм никаких не нанесет. Просто выругаетесь и не более того.

Собираем окончательно и проверяем.

Все работает, все шуршит и хоботок прячется.

Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю. Это у меня хобби такое, ремонтить разные электронные штуки...

Доброго времени суток, дорогие пикабушники! В данном посту будет просто маленький рассказик, как переклеить стекло на нокии 1020.

Прислал мне в ремонты, дорогой наш пикабушник @DobryiFei, из Рязани, аппарат с просьбой переклеить стекло.

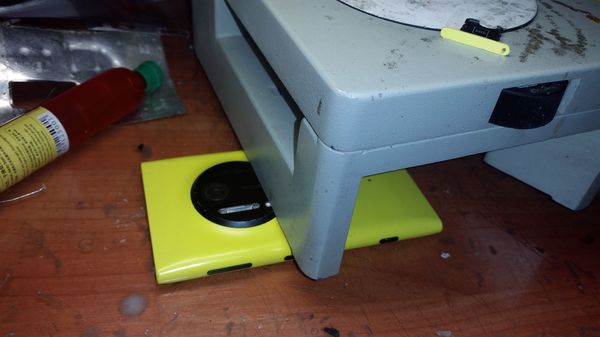

Вот посылочка от него.

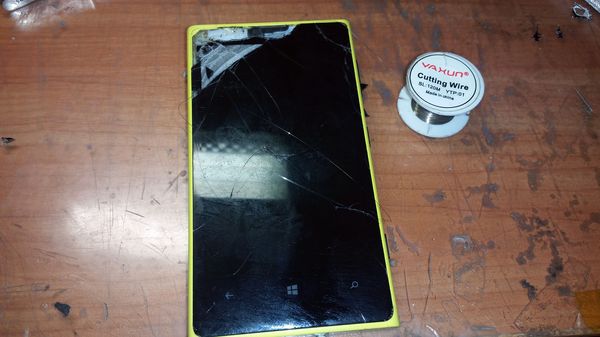

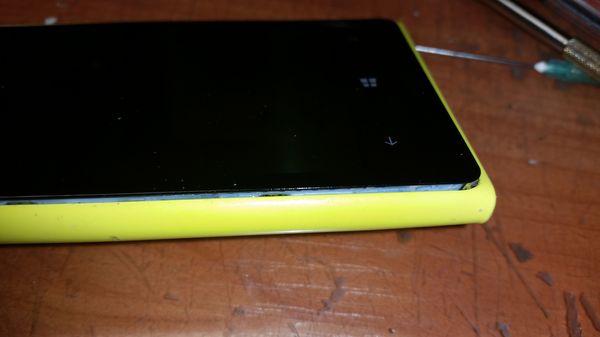

Вот сам аппарат.

Берем проволоку и начинаем отделять стекло от матрицы экрана. Забавно, но и без фена оно отделялось элементарно. Так, что фен даже не включал вовсе.

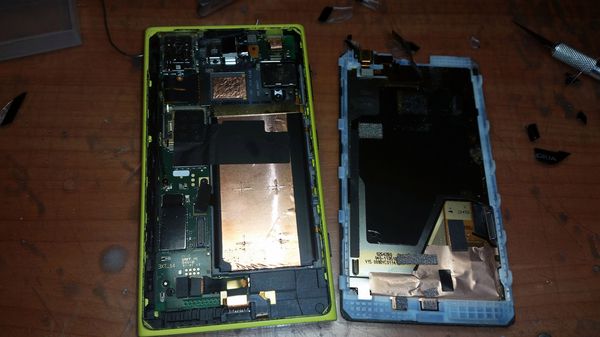

Ах да, куда же без потрАшков!!!!!

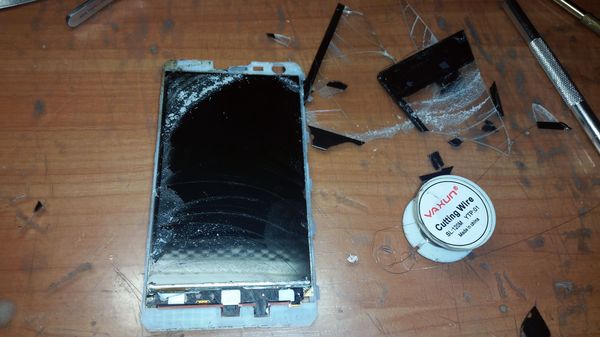

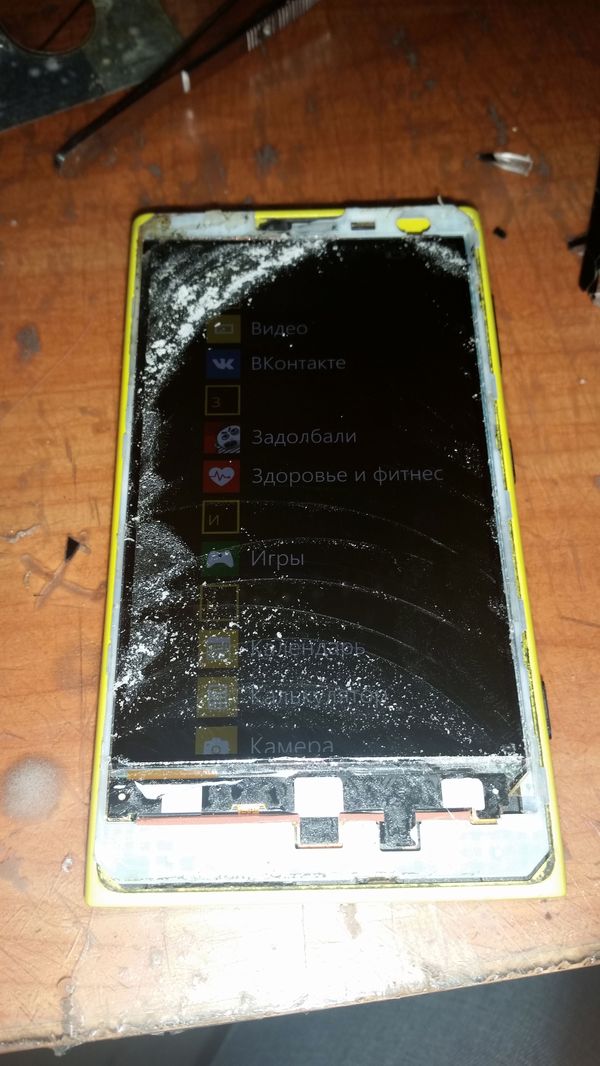

Сняли огрызки стекла.

Проверяем, не разбилось ли при отделении...

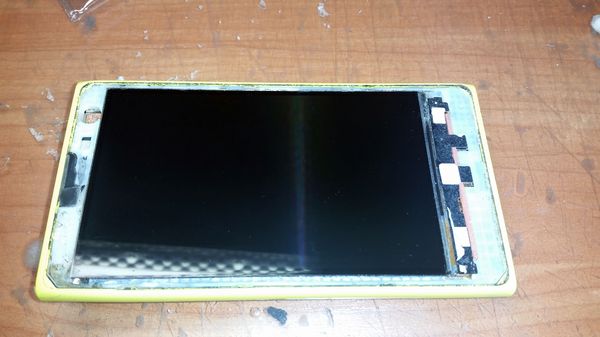

Очищаем матрицу от клея химикалией из желтого баллона, что в предыдущих моих постах упоминался. В качестве формы для ровного совмещения стекла и матрицы, будем использовать корпус аппарата.

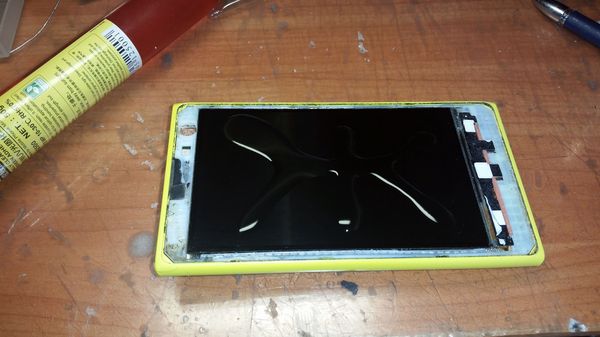

Наносим хлей. По месту смотрим, на наличие пылинок и при необходимости убираем их.

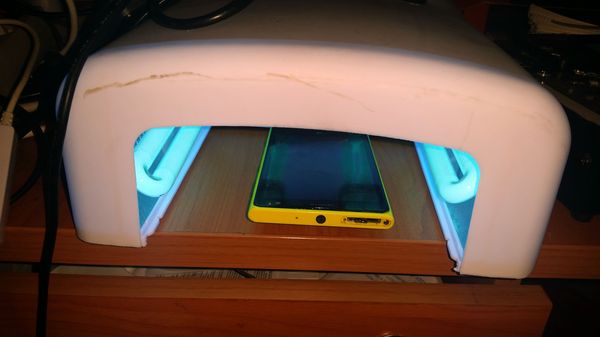

Аккуратненько прикладываем стекло, чтоб пузырей не появилось, выдавливаем клей и запекаем несколько минут.

Теперь нам необходимо приклеить, получившейся дисплейный модуль, к белой рамке, а то держаться не будет вовсе.

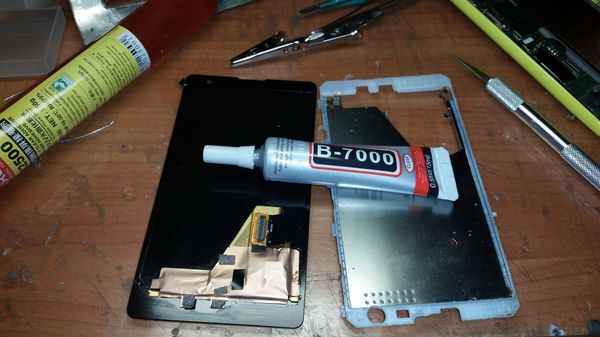

Берем клей В-7000 и по периметру наносим клей.

Хехе... микроскоп пригодился....

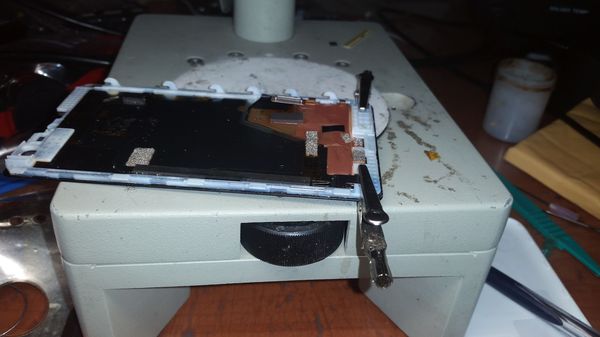

Прижимаем по краям крокодилами и даем высохнуть клею часов 12.

Собираем все обратно.

Все работает, все шуршит и пальчики не корябает.

Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю. Это у меня хобби такое, ремонтить разные электронные штуки...

Доброго времени суток, дорогие пикабушники! Просил меня подсобить немного @80cats, т.к. основной работы у него хватает, да и любит поковырять, что-то более интересное.

В этом посте, ничего интересного не будет происходить, но я то знаю, что Вы, дорогие подписчики, любите фоточки с потрАшками посмотреть.

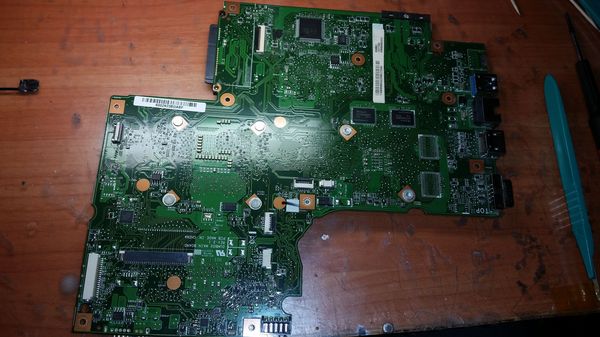

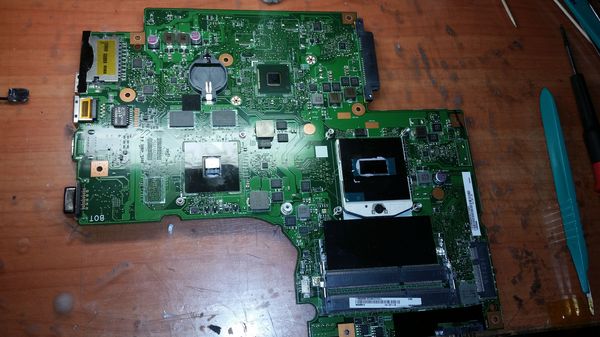

Вот ноутбучные потрАшка.

ПотрАшка с другой стороны.

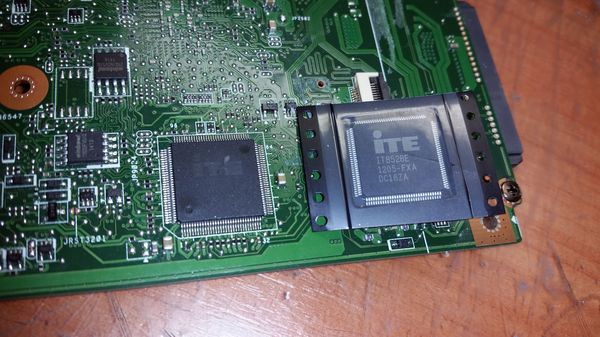

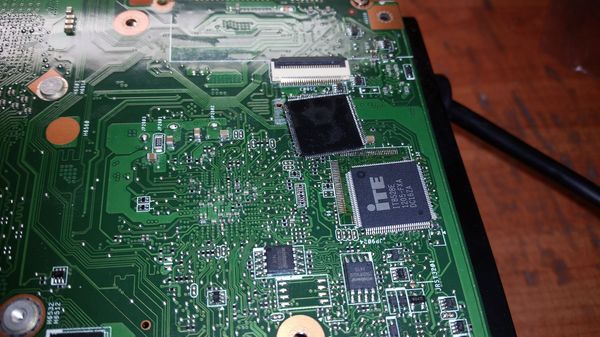

Вот этот "мультик" менять будем. Вон, рядышком уже и орган приготовлен стерильный.

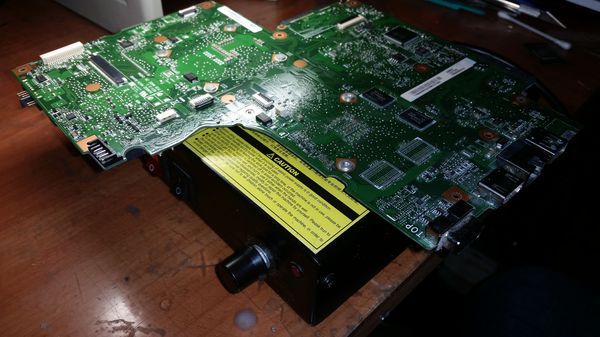

Кладем потрАшка на теплый стол.

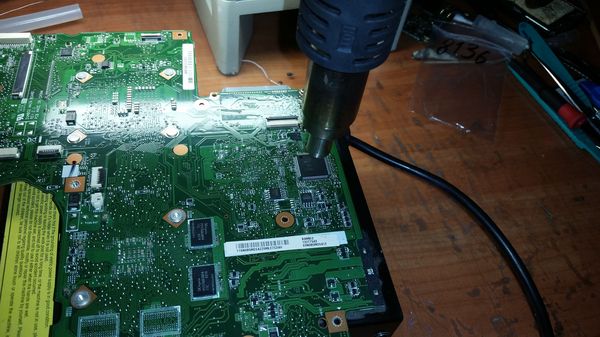

Смазываем нервные окончания флюсом флюкс-плюс и подносим "гарячий скальпель"...

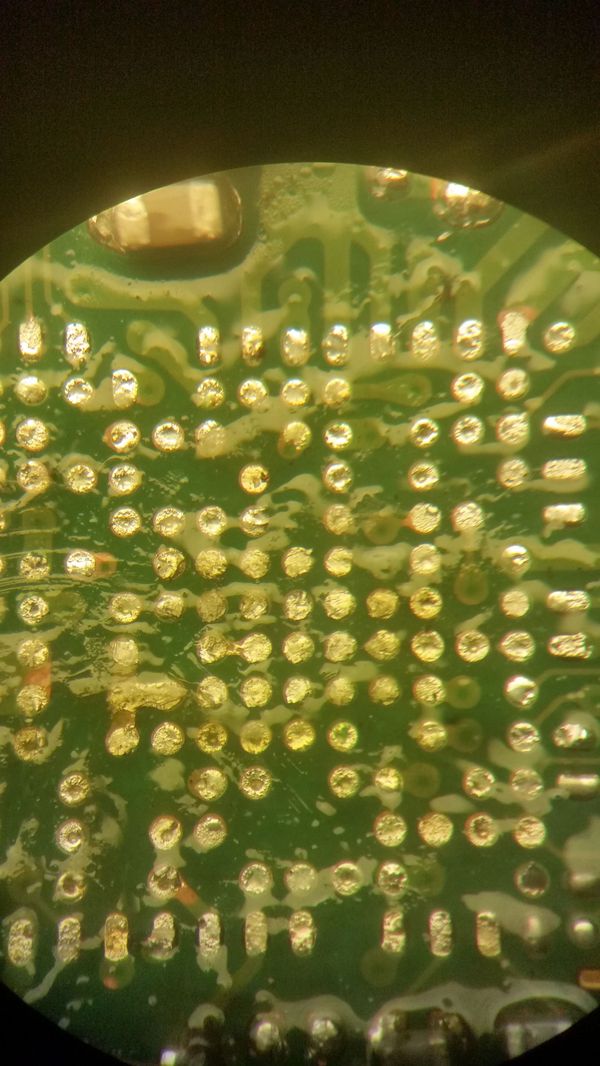

Дефектный орган вырезан.

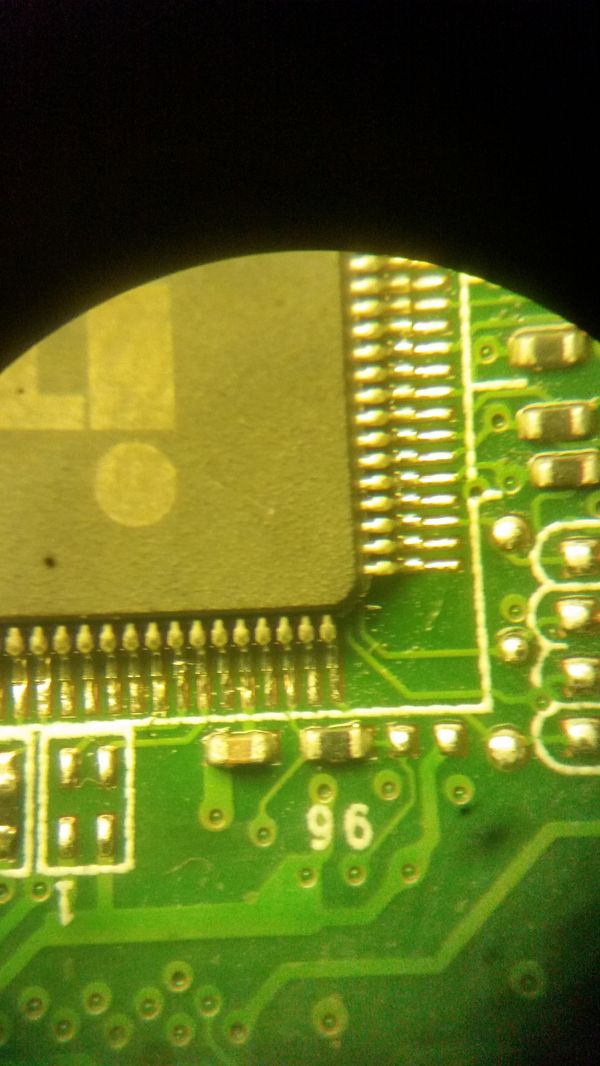

Вот таким вот образом, выставляем новый орган на то место, где стоял пораженный. Можно и без микроскопа обойтись. Просто Вам показать, дорогие мои юные хирурги.

Затем АККУРАТНО кладем на "теплый стол" наши потрАшка, со свежим органом и "горячим скальпелем" пришиваем его на место. Орган, когда прогреется, под собственным весом встанет на место и пропаяется.

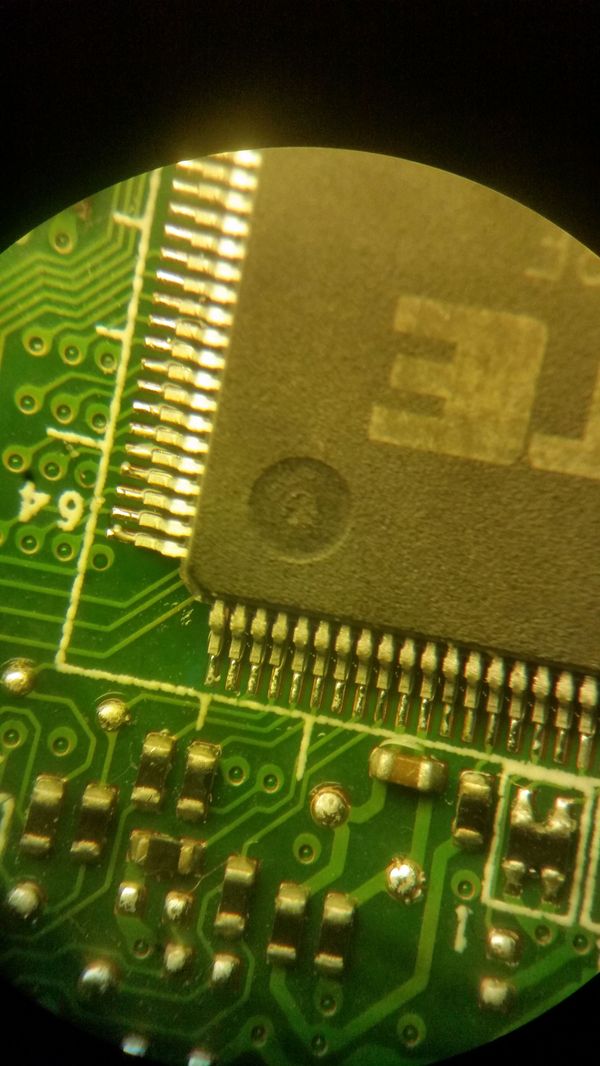

Вот что должно получиться.

Я думаю, что котики, которых аж @80cats, в своих постах расскажет, как операция прошла.

Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) и не в больнице работаю. Это у меня хобби такое, ремонтить разные электронные штуки... Представил не надолго, что если бы я домашней хирургией бы занимался...

Дорогие пикабушники, в данном посте я вам расскажу, как вырезать аппендицит с помощью зубочистки и ватных палочек....

И "знаменитая фраза" звучала бы примерно так "Напомню, уважаемые пикабушники, что я не в больнице работаю. Это у меня хобби такое, лечить разных людей..."

Доброго времени суток, дорогие пикабушники! В данном посту будет рассказан, один из способов, как "починить" дисплей, если вдруг перестал включаться.

Прислал мне в ремонты наш пикабушник из Красноярска сей аппарат. Говорит, что утоп...

Читаю тут ленту и вижу, что @80cats, котики не спят, думаю, а дай-ка и я по-забавляю народ картинками. Аппаратов столько, что приходится и 80котиков (@80cats,) припахивать интересностями.

Вот кусочек письма:

"Доброго времени суток, о великий гуру электроники! )))

Пошла у меня черная полоса по телефонам...(

В октябре свой galaxy потерял...в ноябре была радость, купил wileyfox swift, но опять беда...позавчера был залит водой с помощью рукожопости сестры...

Почистил спиртом, амиаком, высушил, включил, работает ура, пиликает, сообщения приходят, вибрирует, но дисплей не работает....

Как оказалось под увеличительным стеклом, на шлейфе что то вроде замыкания было, 3-4 дорожки отгорели, само напыление...

Вчера по сервисам, по городу поездил, никто не взялся. А суть в том что телефон новый, поэтому запчастей, в том числе и дисплея в ближайшее время никак не найти, шлейф там тоже вроде как намертво к нему привязан...так просто не заменишь...

А тут увидел твои посты, как паяешь то что глазу то не всегда видать ))

Если сможешь помочь буду бесконечно благодарен! ))"

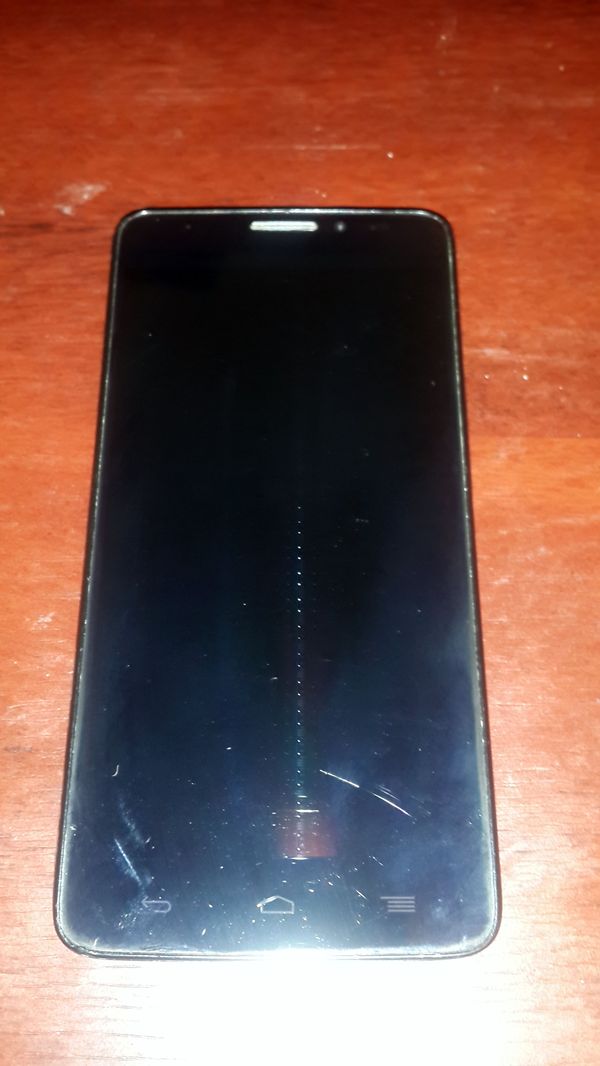

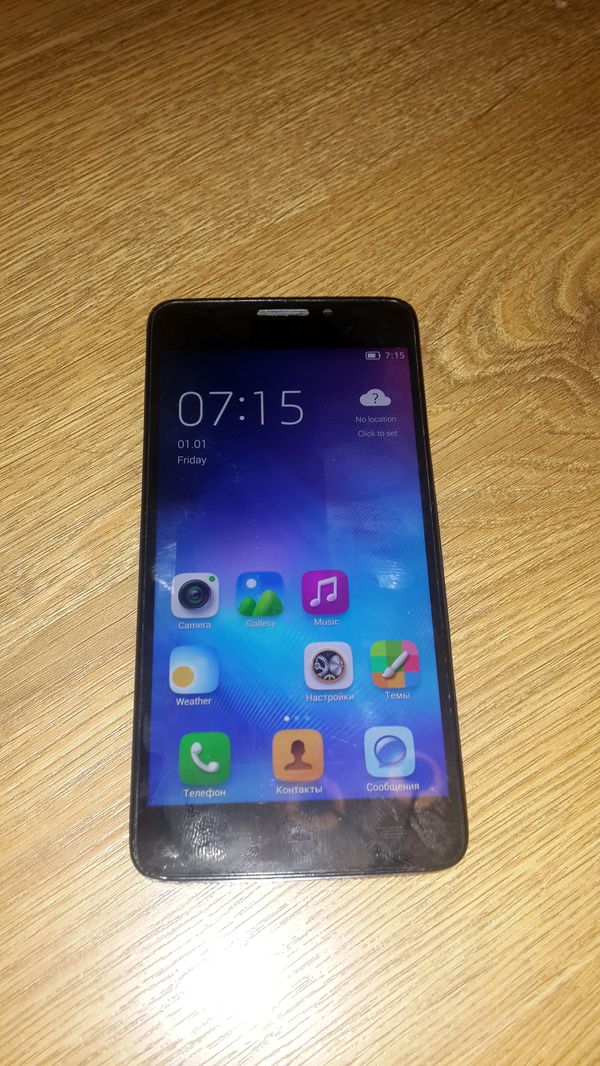

Вот сам аппарат.

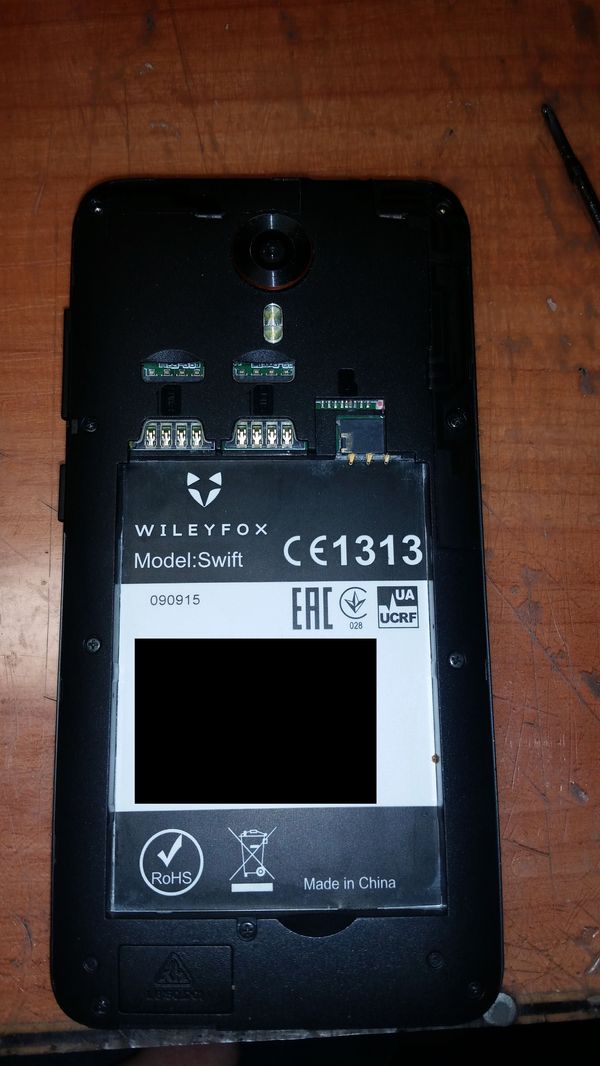

Вот его модель.

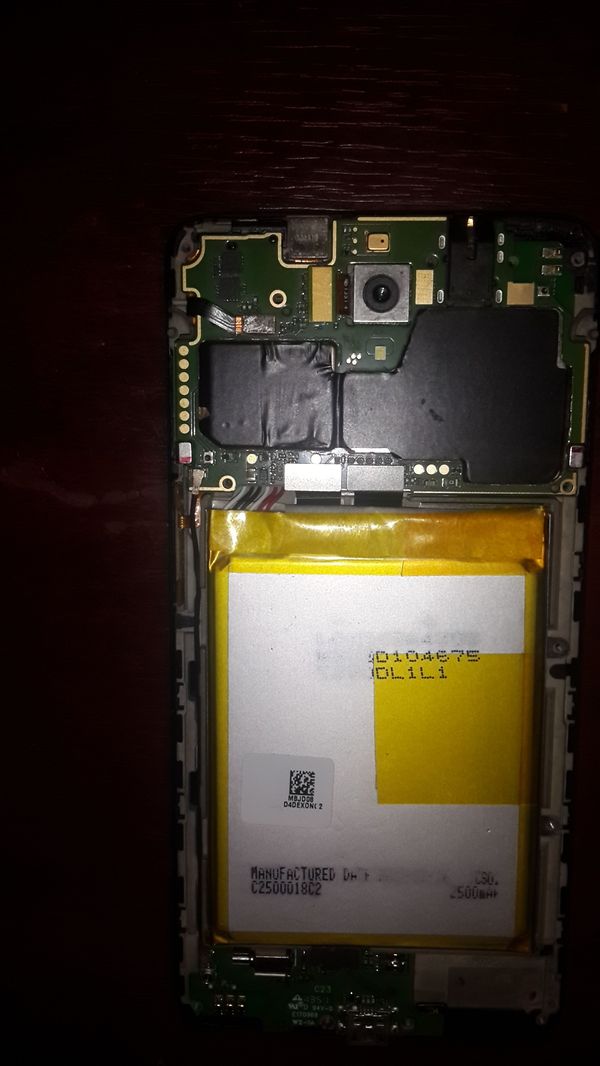

А вот всеми любимые потрАшки.

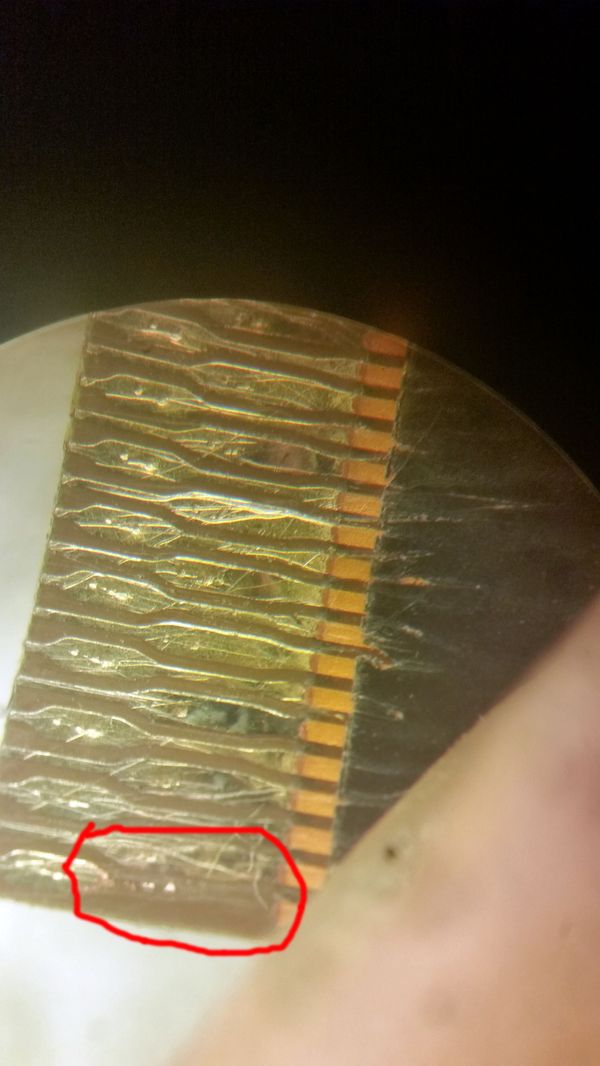

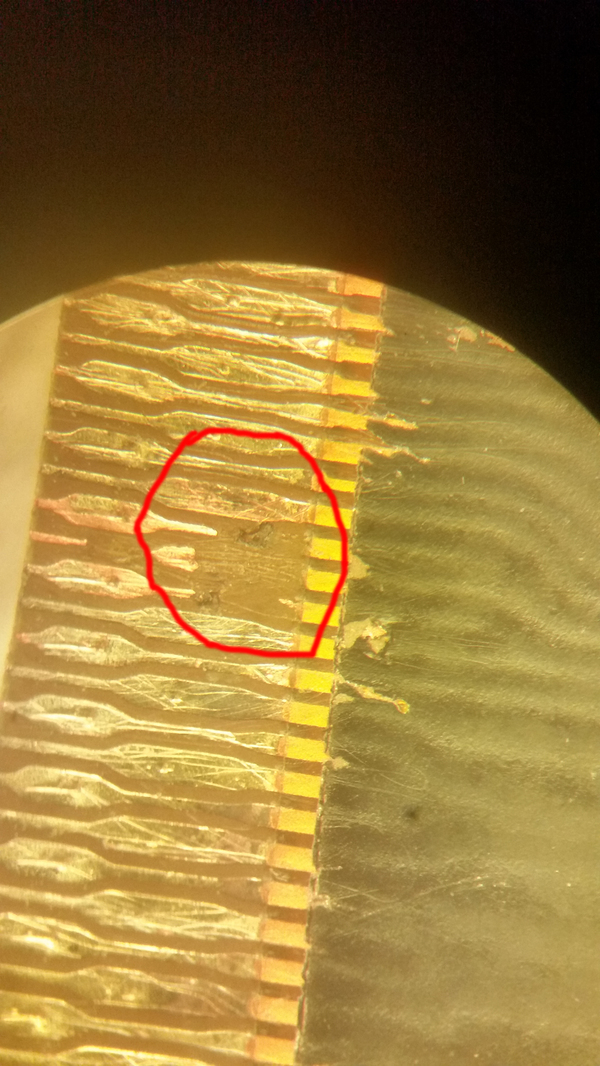

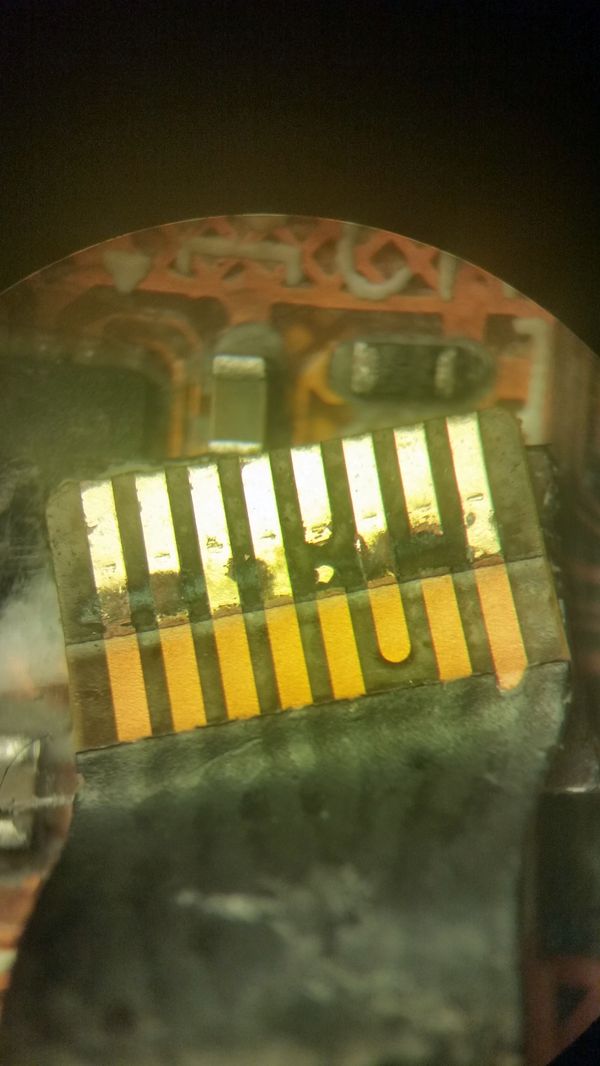

Раз хозяин аппарата говорит, что видел, что ховнами поело шлейф дисплея, то смотрим на шлейф под микроскопом.

Да, и в правду поело

Берем "волосню от проводочка МГТФ и пропаиваем шлейф.

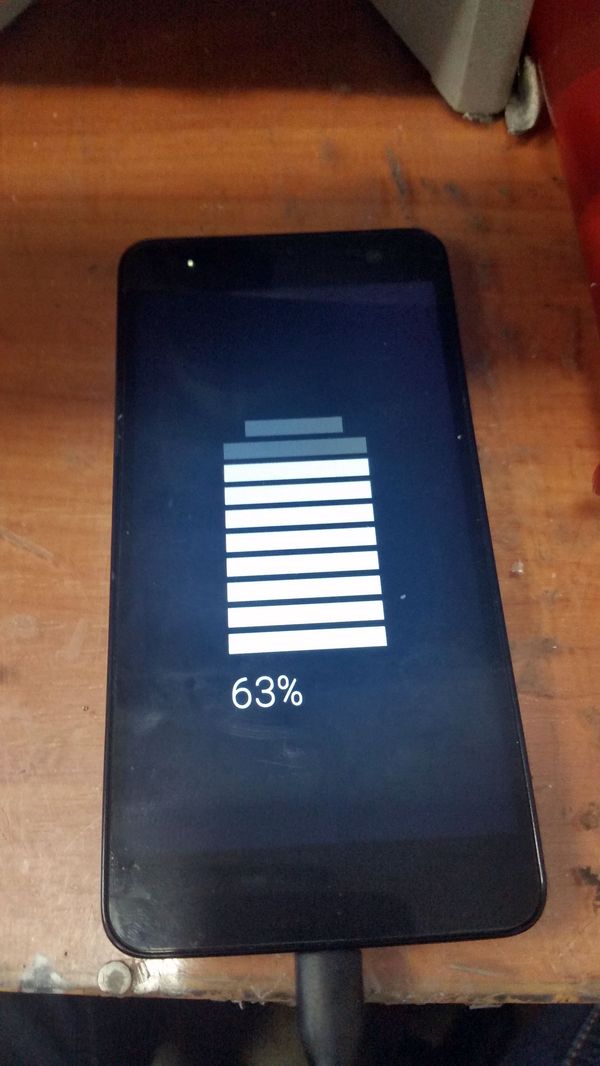

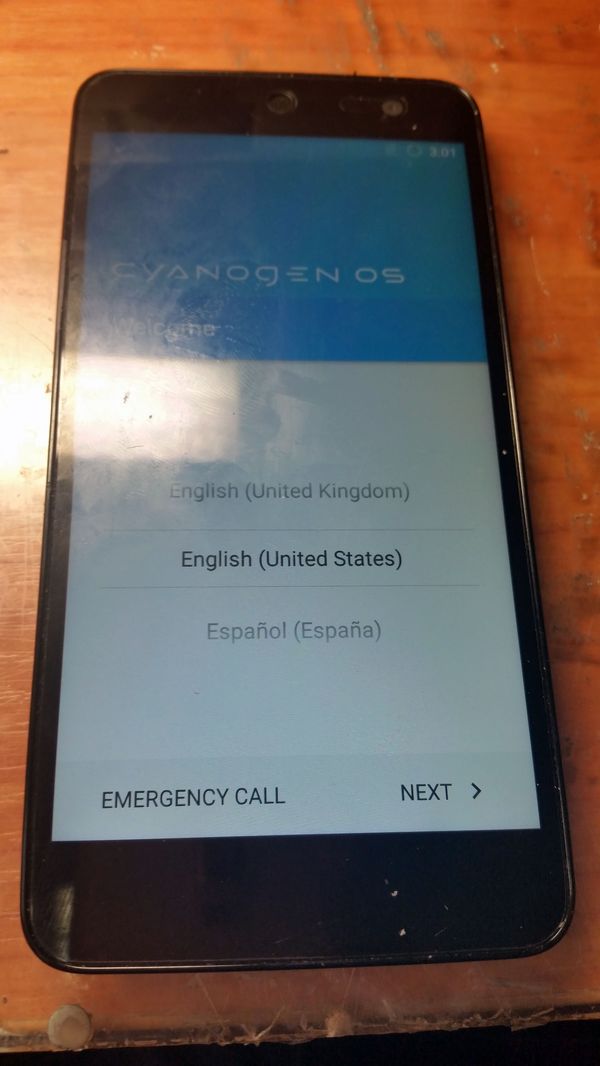

Дисплей заработал.

Но сенсор не работает. Видно, что аппарат прошивали или "жесткий сброс". Интересно только, зачем...

Смотрим в потрАшках, где у нас сенсор подключается, на этом аппарате он внизу слева.

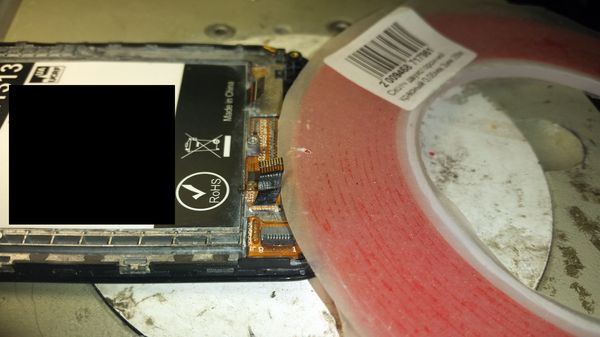

На верхнюю часть шлейфа наклеиваем полоску двухстороннего скотча и приклеиваем к потрАшкам, чтоб паять было удобнее и не приходилось разбирать полностью "морду".

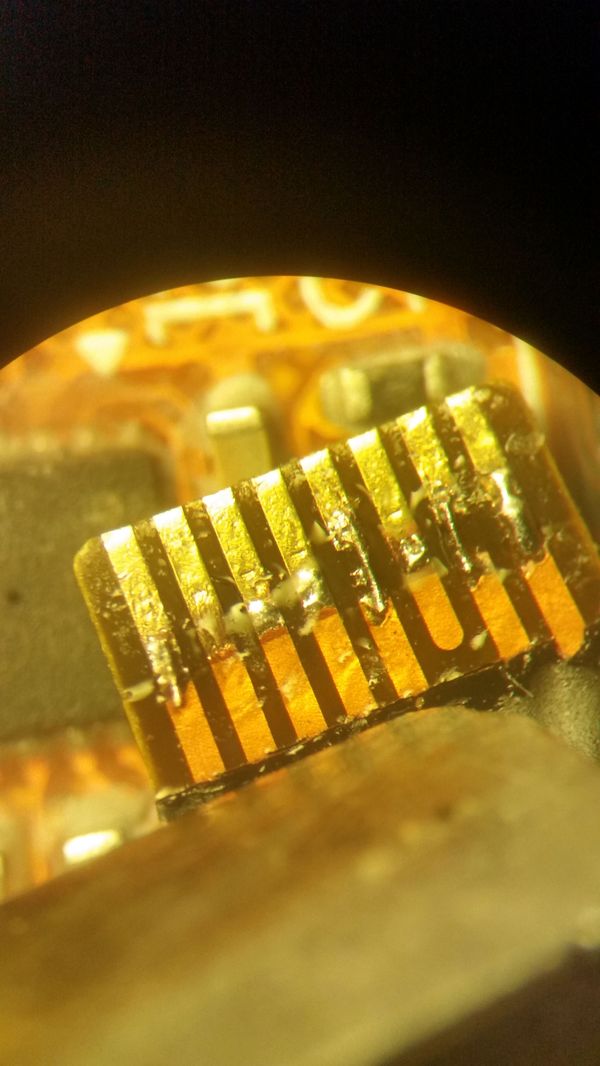

И тут ховнами поело.

Пропаиваем его.

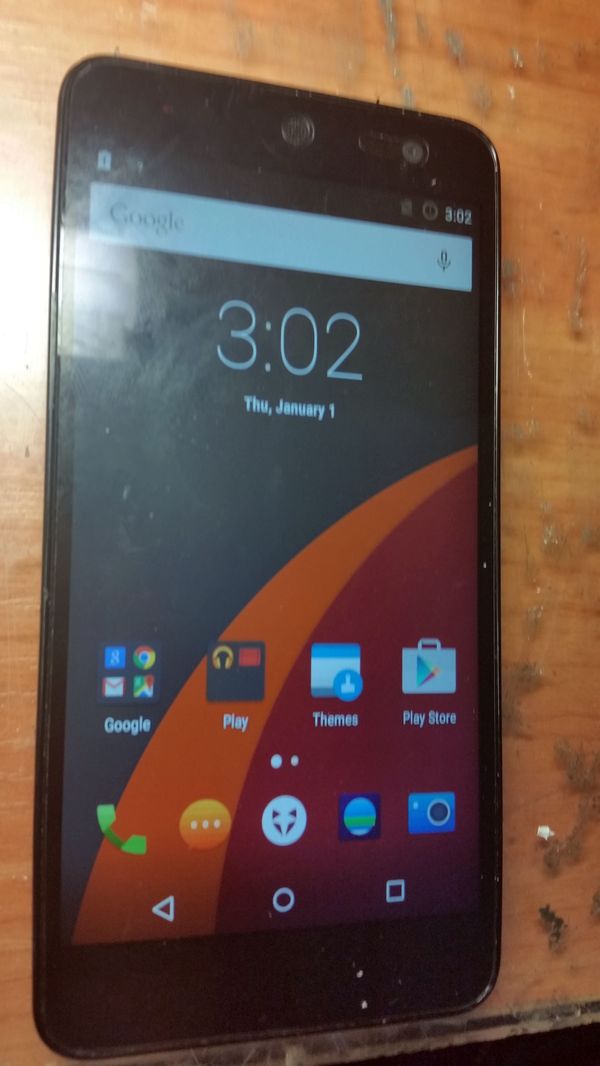

Сенсор заработал.

Все работает, все шуршит.

Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю. Это у меня хобби такое, ремонтить разные электронные штуки...
