Доброго времени суток, дорогие пикабушники!
Принес мне в ремонтики, дорогой наш пикабушник @thenew из Питера, ноутбук леново. Просил зарядку починить. Я то подумал, что провод у самой зарядки перетерся, а оказалось, что само гнездо в ноуте. Обычно я леново не перевариваю, но решил в очередной раз убедиться, что леново ховно... Хозяин жил территориально рядом со мной, да и настроение было хорошее, по-этому решили на месте, у меня дома, ремонтик ноута провести....

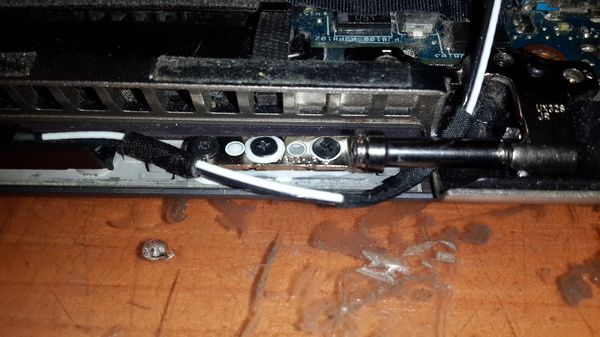

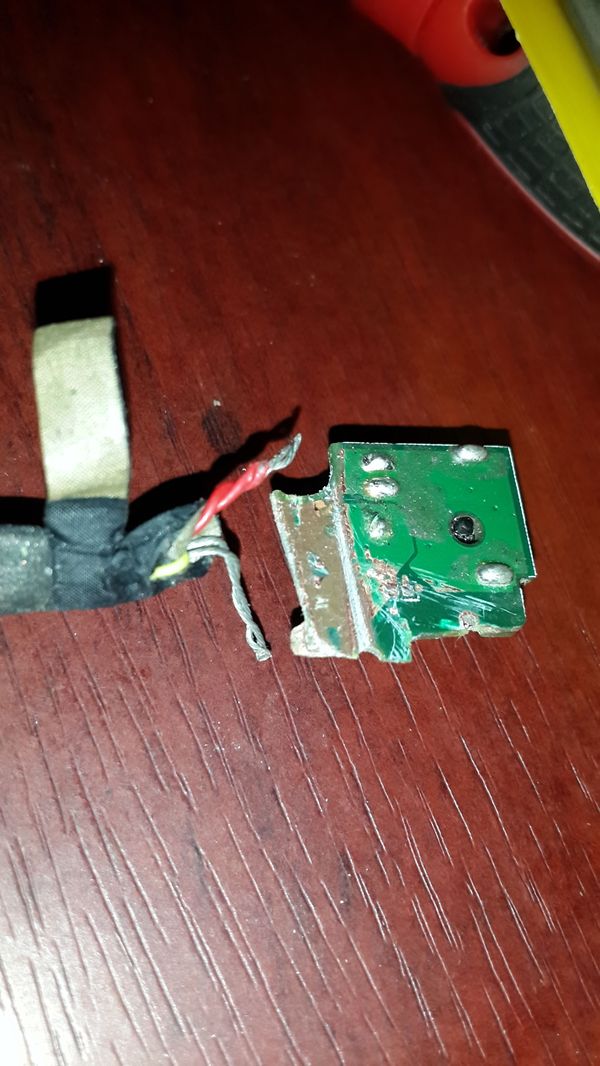

Вот так болтался разъем зарядки.

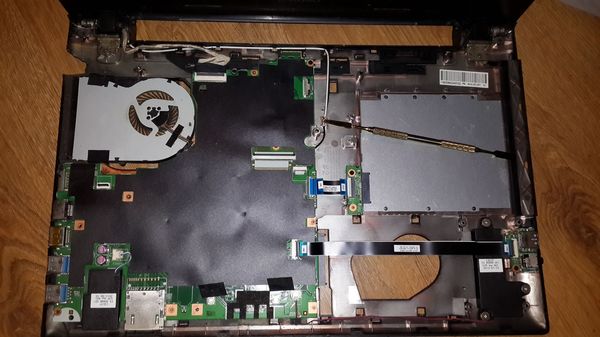

ПотрАшка с другой стороны.
Черная хрень, была приклеена, ибо выпадала постоянно.
Так. Теперь начнется самое интересное...
На этой фотке ниже изображено универсальное зарядное устройство.
Грубо говоря, у каждого ноута (производителя) своя форма дырки (забавно звучит) для зарядки со своим значением напряжения. Так вот, чтобы зарядка определяла какая дырка в нее вставлена, в эту дырку вделано свое значение сопротивления. На фотке видно, что у каждого переходника есть по три контакта. 1-земля, он же минус, 2-средний, 3-плюс. Между землей и средним, вставлено какое-то сопротивление. Вот таким образом, зарядка выдает нужное значение напряжения для каждой дырки ноута....
В нашем случае, леново (чтоб вас там в п.зду порвало) и еще некоторые производители, пошло еще по более хитрому маршруту. Они сделали так, чтоб только оригинальные зарядки, сделали защиту от подделок. В оригинальную зарядку тоже запихали "датчик оригинальности", т.е. с левой зарядкой, ноут не будет заряжаться... Но мы тоже не палкой/пальцем деланы...

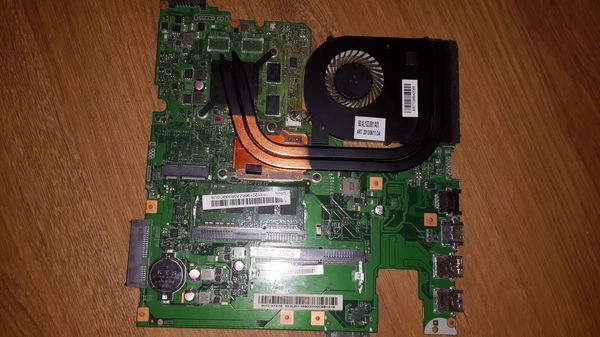

Смотрим, что приключилось с нашим "желтым огрызком".

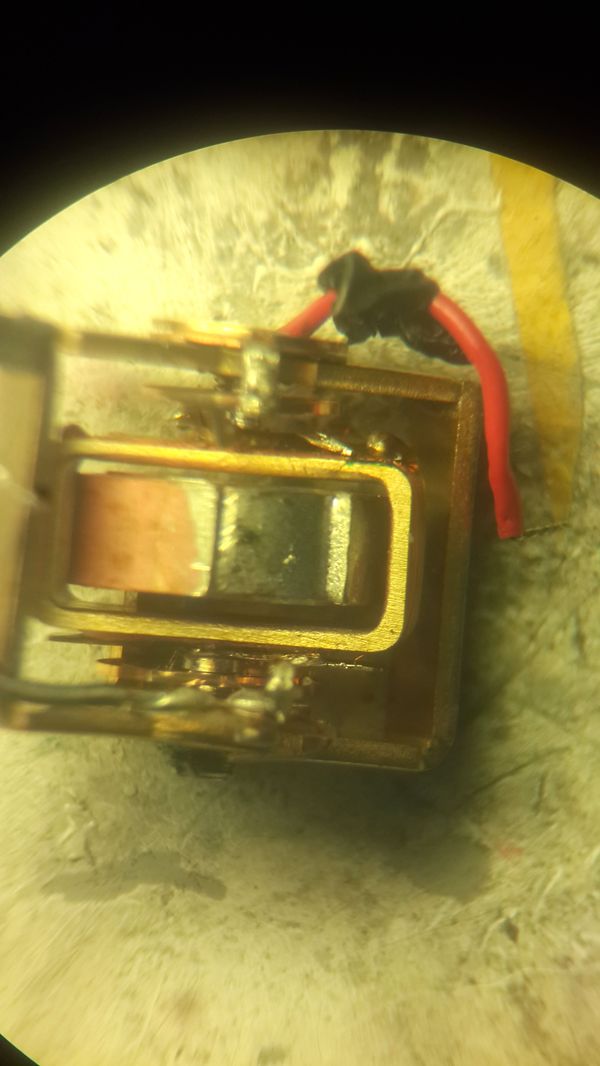

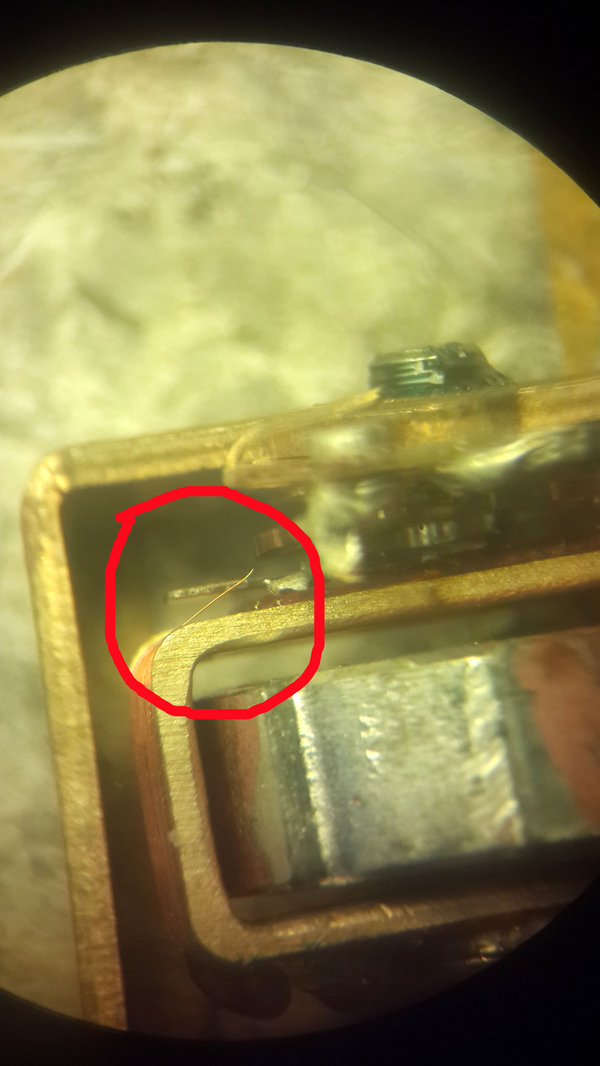

Питания на плату приходят, а вот "датчик" не прозванивается...

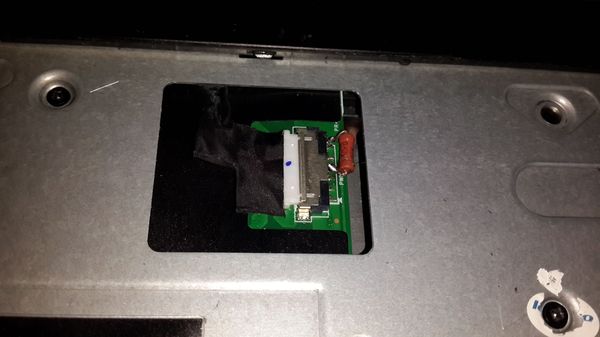

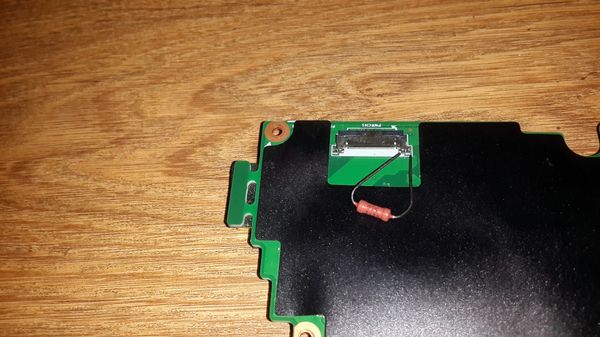

Возьмем и припаем СОВЕТСКИЙ резистор на 10 КОм. Такой резистор стоит в разъеме у зарядки, материнка (мультик) его и смотрит через "дырку".
Проверяем с родным огрызком. Вон, там слева видно его. Заработал ноут от сети.
Раз хозяин захотел круглую зарядку, то сделаем ему круглую.

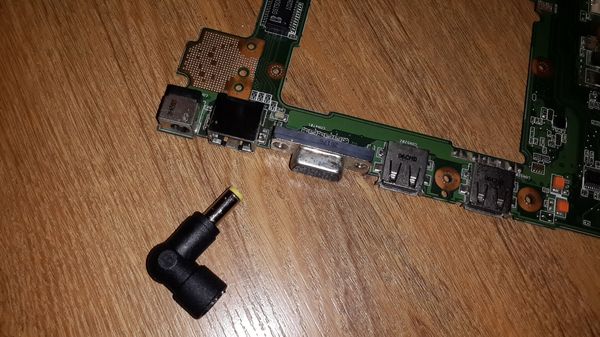

Берем потрАшка от какого то ноута, с круглым дуплом зарядки, и...
И выламываем его. Почему не отпаиваем, а для того, чтобы можно было прикрутит/приклеить надежно.
У этого кабеля, что шел от разъема зарядки к материнке было 5 проводов. 2 плюса, 2 минуса и 1 к "датчику". Нам проводок датчика теперь не нужен, мы его просто откусякаем. Припаиваем провода к новому разъему.
Возьмем холодную сварку соленое тесто.
Берем все, что на картинке и перемешиваем. Чем больше соли, тем надежнее будет.
У меня маргарина не было, поэтому подсолнечное масло...
Замешиваем и даем немного загустеть.
Почему серое получилось, а по тому, что без маргарина, да и руки не помыл... :)

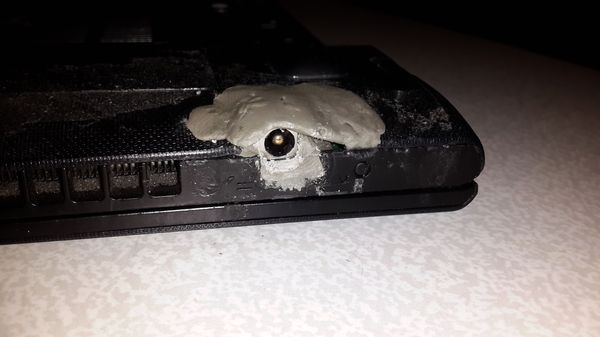

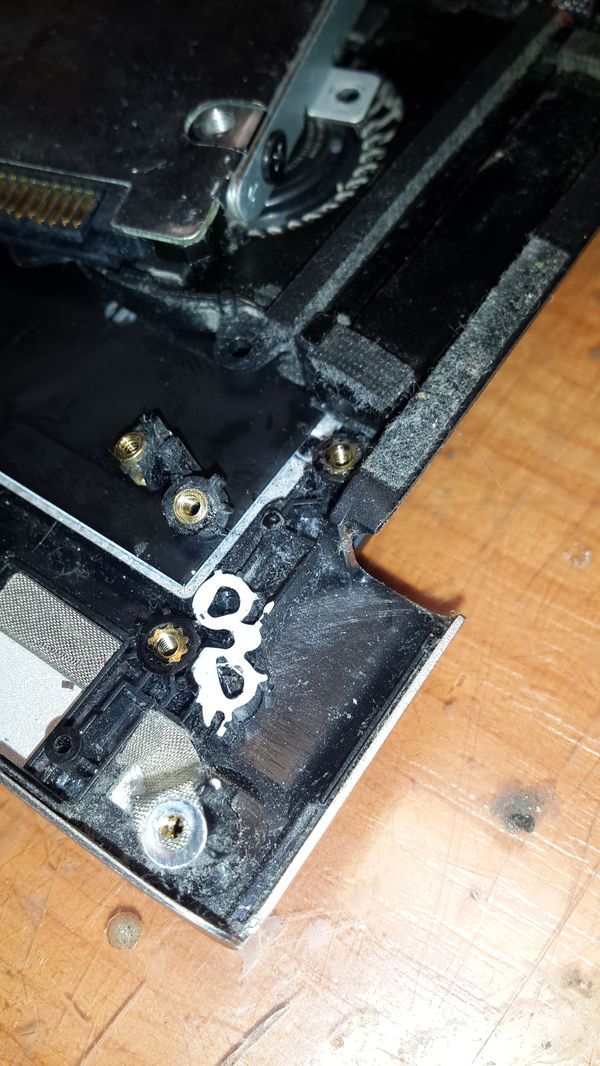

Заляпаем основательно, но так, чтоб потрАшкам не мешало.
Да-да... СССР помогает нашим друзьям из поднебесной работать...
Ну, а т.к. в нижней крышке была дырка, то хозяин сам из теста вылепил продолжение корпуса. Потом он сам напильником обдрочит, чтоб красиво было.

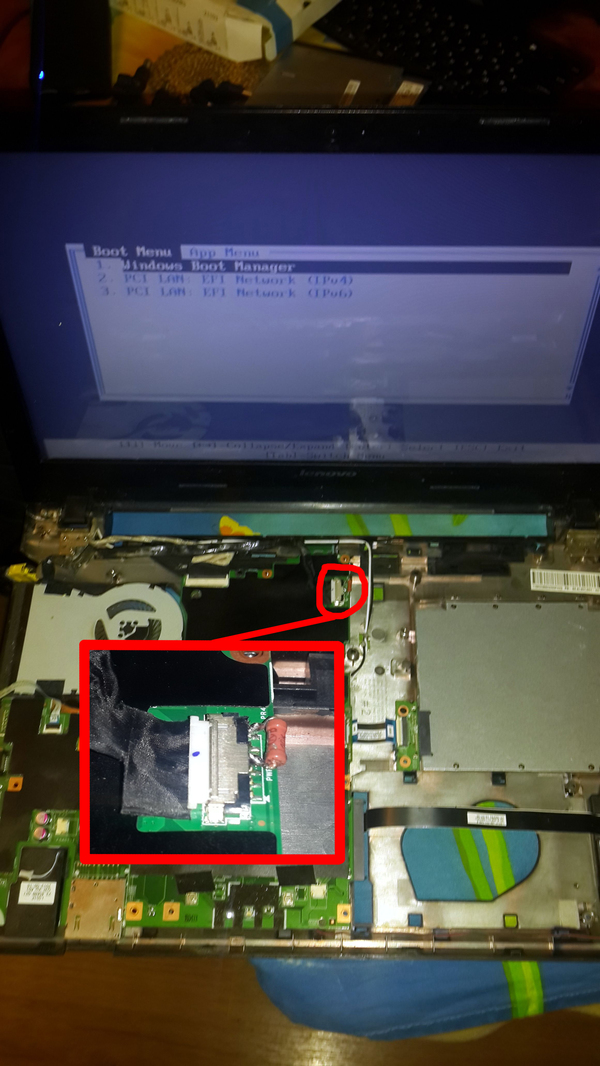

Собираем, проверяем без батарейки.
Чтоб леново чинить, нужно выполнить несколько ОБЯЗАТЕЛЬНЫХ условий.
Леново чинятся ТОЛЬКО в последнюю субботу июля в полночь и обязательно чтоб было 30 число месяца. Восходящая луна должна быть. Припой которым собираешься паять ленову, должен быть отлит 35 летней девственницей произносящую просьбу к духам благородия... Иначе ничего не получится. Вот потому и не беру леново...

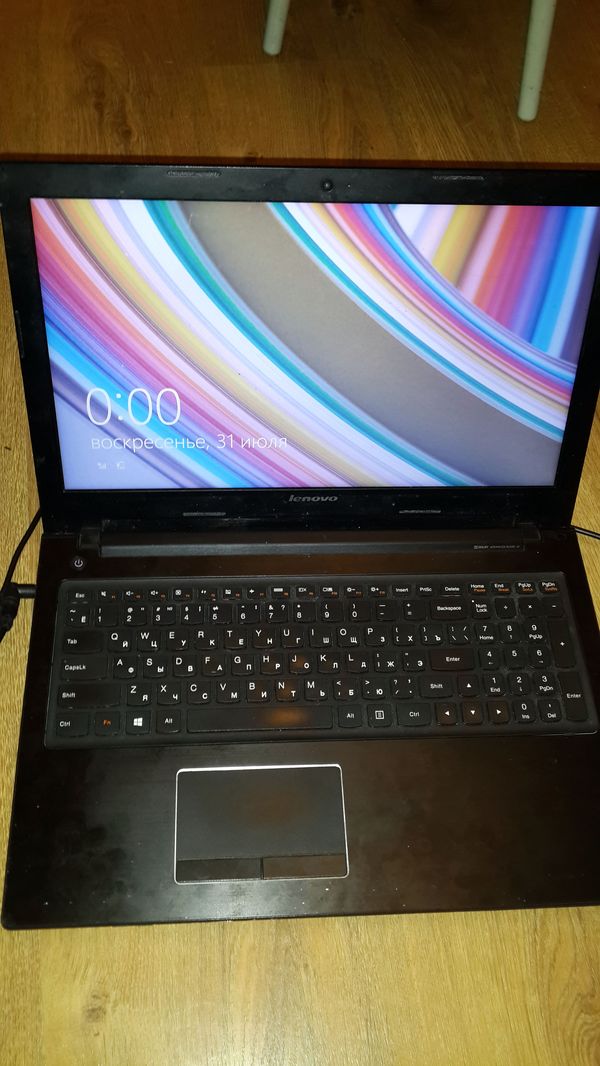

Все работает, все шуршит и теперь заряжается.
Навалил меня всяким хламом, пока прием в ремонтики приостановлю (телефоны и планшеты), Ноуты буду брать. Вас реально дох... много, а я один. Народ уже некоторый долго ждет. Как доделаю, опять начну принимать заявки...
Почту напишу ТОЛЬКО (с ноутами можно и в ремонтики принести) для вопросов и консультаций... gepka2007@yandex.ru
Ноуты, планшеты и телефоны Леново не беру. Потому что, пока одно чинишь, другое ломается. Пока другое чинишь, еще что-нибудь сломается. Ну их лесом...
Ноутбуки беру только из питера, ну или вы сами, через кого-то передадите. Много возни с ними на почте... Курьерские службы тоже не прокатят, ибо они приносят тогда, когда им удобно, а не мне...
Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю. Это у меня хобби такое, ремонтить разные электронные штуки...
