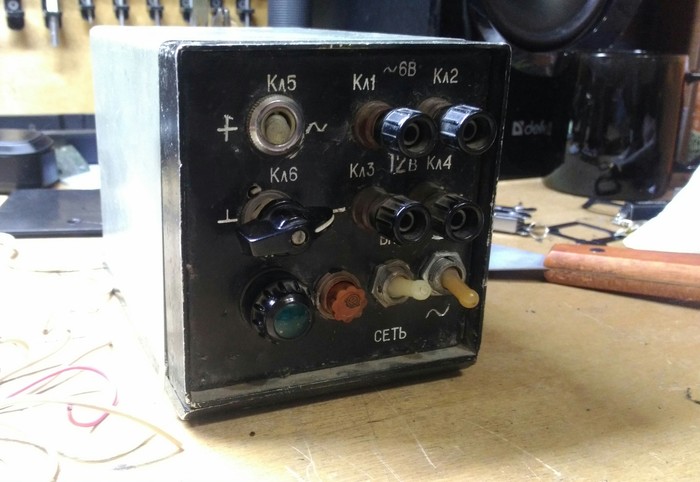

Всех приветствую! Недавно спас от выброса в помойку вот какой советский девайс

Это какой-то советский полусамодельный блок питания. Внутрянка почти вся мертвая. Изначально на нем и планировал строить новый блок питания, но по току он выдавал что то в районе 1.5 А максимум. Выпотрошил всё из живого только клеммник, трансформатор и диоды остальное гнилое.

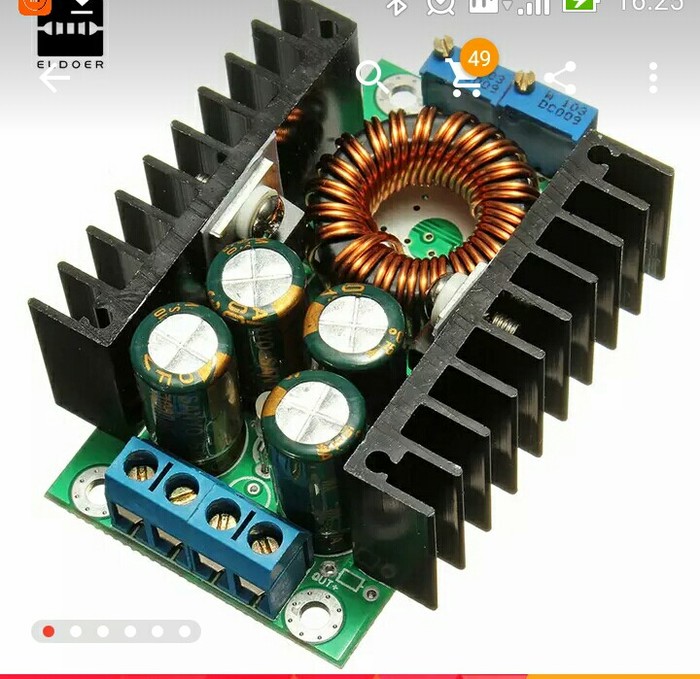

Новую панель напечатал на 3Д принтере. А в закромах отыскал случайно терроидальный трансформатор ( по току далеко за 5-6 Ампер). А сердцем всего стал китайский DC DC понижающий вот такой

Диодный мост взял тот что был в наличии в тех же "закромах"

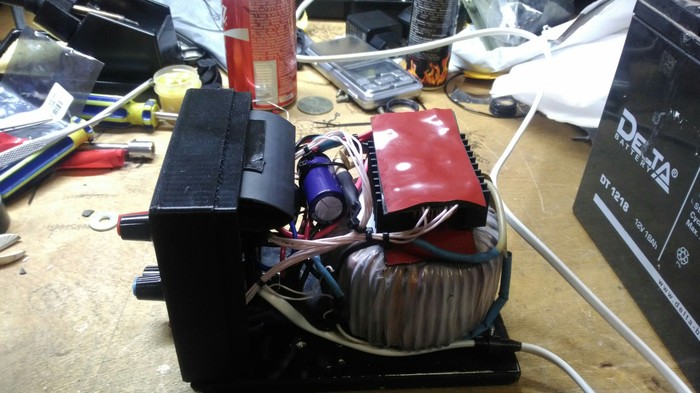

Он на 25 Ампер, но греется как печка под полной нагрузкой, но выручило то, что корпус и основа из алюминия. Это хватает с головой чтобы не использовать вентиляторы при токе 4А (БП может дать и больше но мне хватит и 4х Ампер). Все монтируем, места мало но все влезло

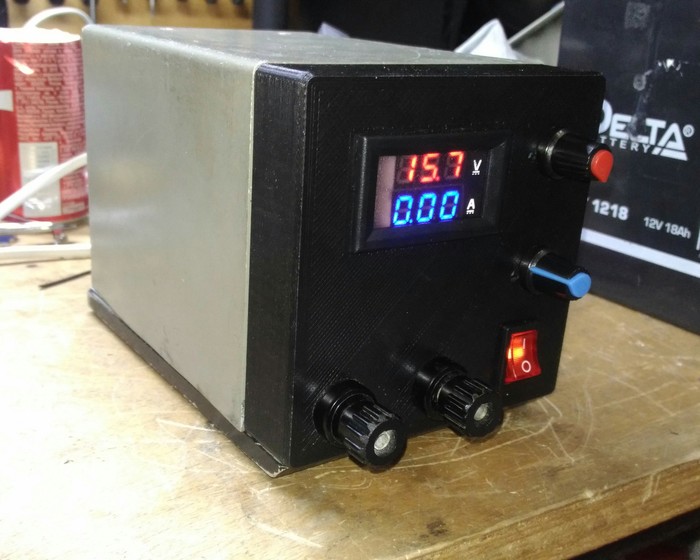

Контакты платы заклеил чтобы избежать замыкания. И вот что вышло

В КЗ ток составил вот...

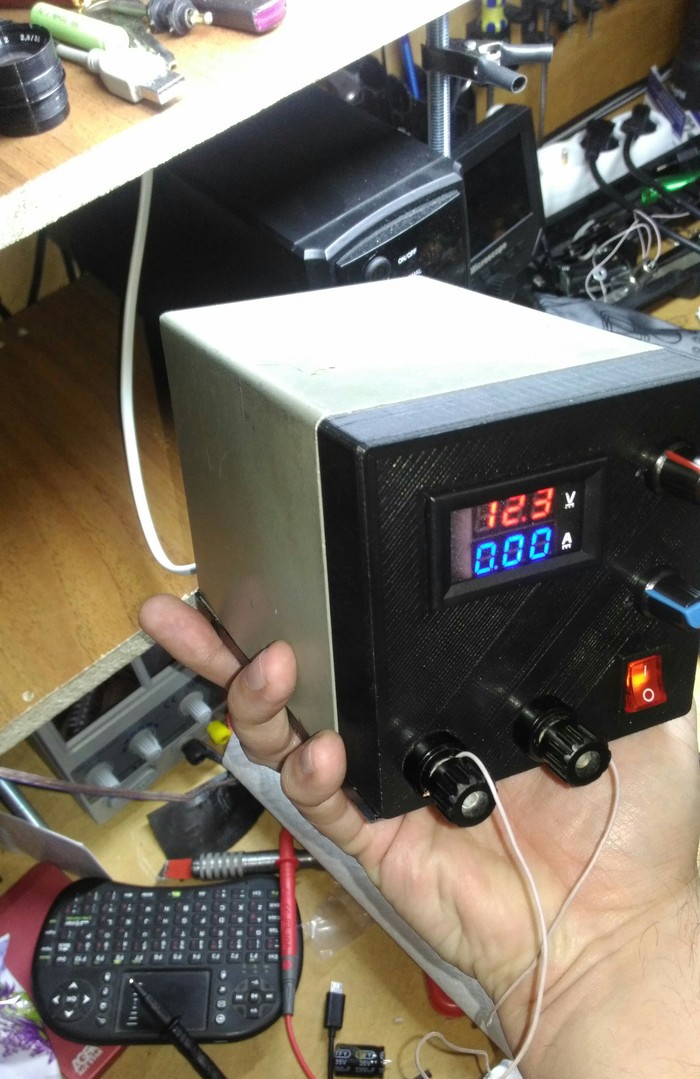

В целом вышел маленький но довольно мощный "лабораторник" для понимания габаритов вот еще фото

На осциллографе проверял под нагрузкой пульсации минимальные (фото жаль нет, так как осциллограф был чужой и нужно было по быстрому тестить). Всё))) Всем добра))

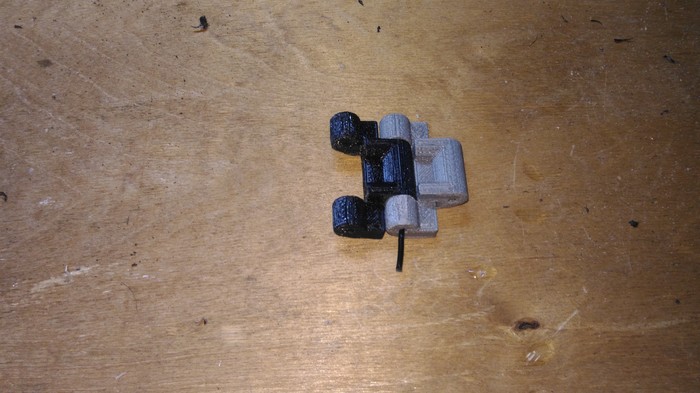

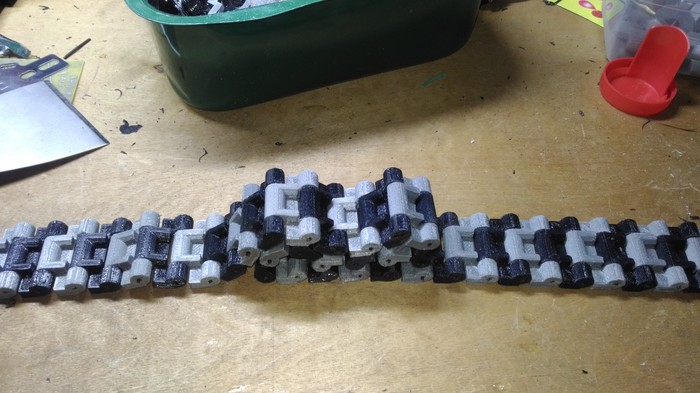

Приветствую всех! Продолжаю свой долгострой (почти 2 года прошло с момента начала постройки), наверно это самая длительная моя постройка чего либо. В моей мастерской появился 3D принтер, наверно это и стало причиной продолжения этого проекта, так как самой трудоемкой оказалось создание гусеницы из траков. Смоделировал в Компасе трак (подсмотрел форму в интернете) , ведущую и ведомую звезды. Фото до и после

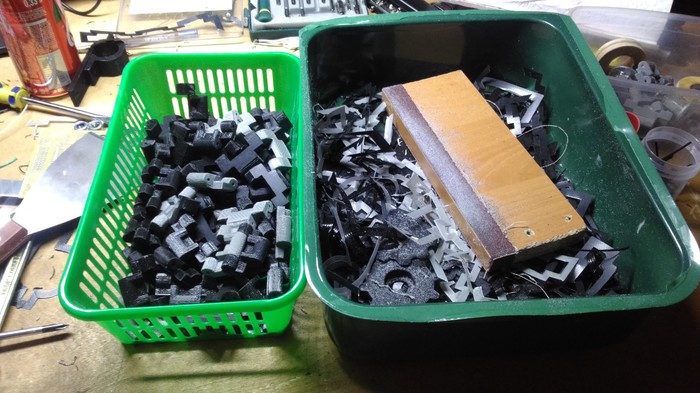

Траки после печати требовали обработки наждачкой и просверливание отверстий т.к. при печати они немного деформировались (очень трудоемкое занятие)

Ну вот мучения позади, соединяю кусочками филамента (позже заменю на стальные оси)

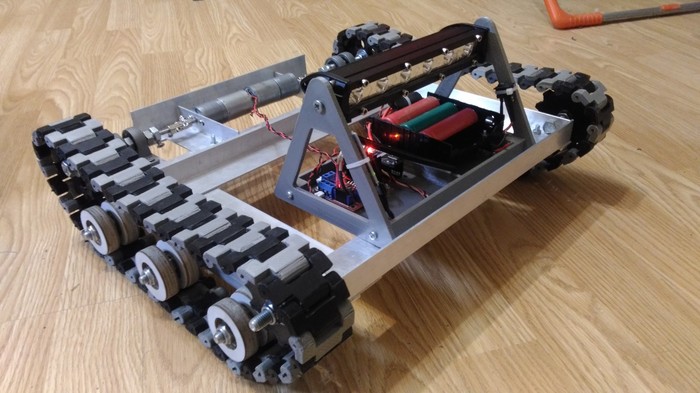

Хоба!!!)))

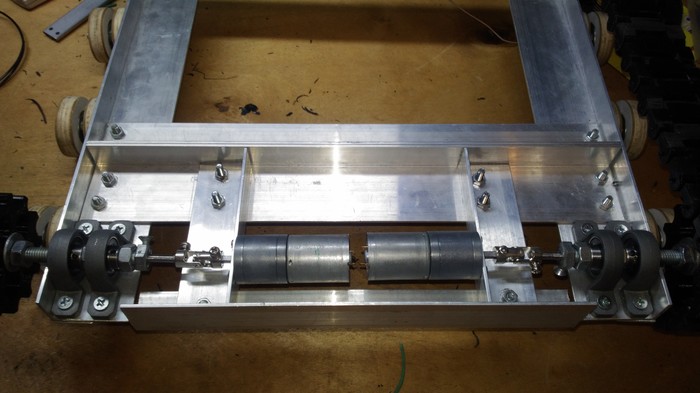

Теперь приводы двигателей соединяю карданчиками

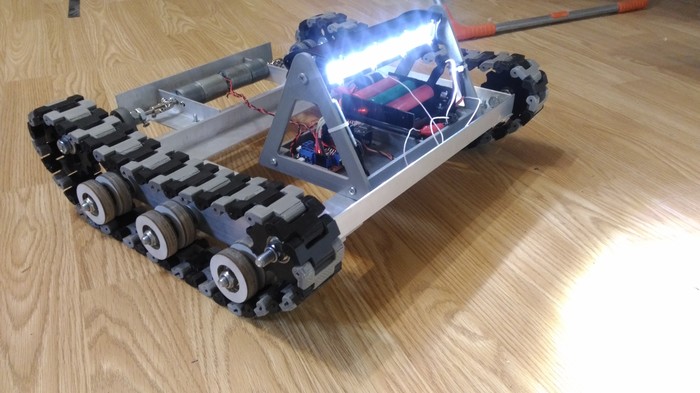

Накидываем электронику (делал с управлением по блютуз по проекту Алекса Гайвера, @AlexGyver СПАСИБИЩЕ тебе) и хоба...

И даже светит))

Тем кого заинтересовало кидаю видос с небольшим разьяснением и тест драйвом

Спасибо всем кто дочитал)) Добра вам!

После обустройства мастерской и всяких поделок, осталась куча всяких обрезков. Выкинуть жалко. Решил сделать складной столик. Вот наброски ( размеры исходя из остатков материала).

Нарезал в размер.

Прикинул как будет

Просверлил и сварил.

Покраска

После сборки.

Получился очень прочным. После тест драйва 100кг моего веса, не развалился и не деформировался. В сложенном виде в багажнике не занимает много места. Все))) Всем добра!!!

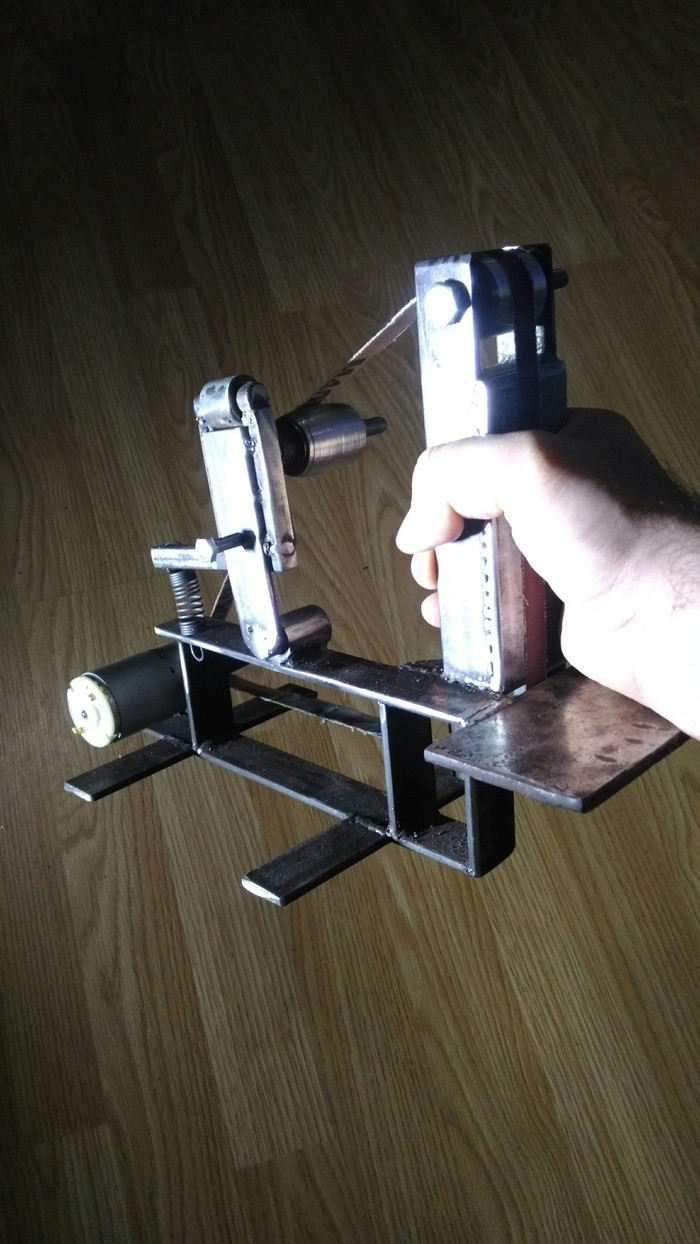

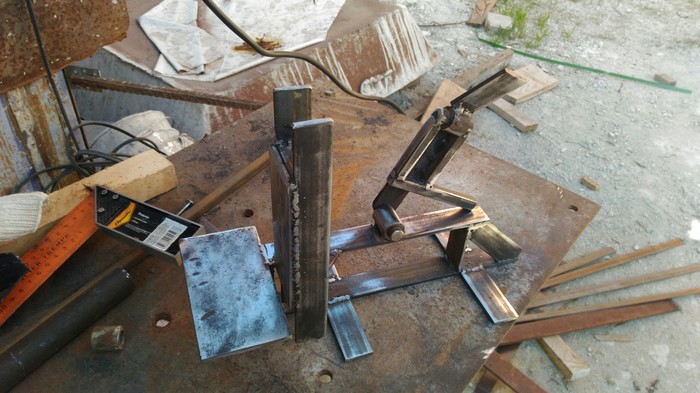

На днях посетил металлоприемку в поисках железок для бредовой идеи замутить микро гриндер. Приводом служит 775 эл. двигатель(заказывал на али), такие ставят в мощные шуруповерты. Обороты где то 10000 в мин. Крутящий момент тоже неплохой. Теперь немного фоток

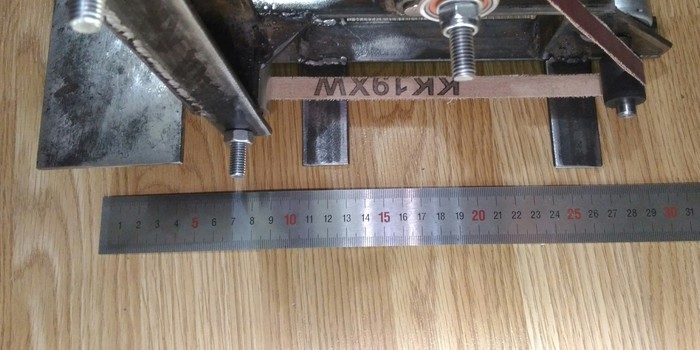

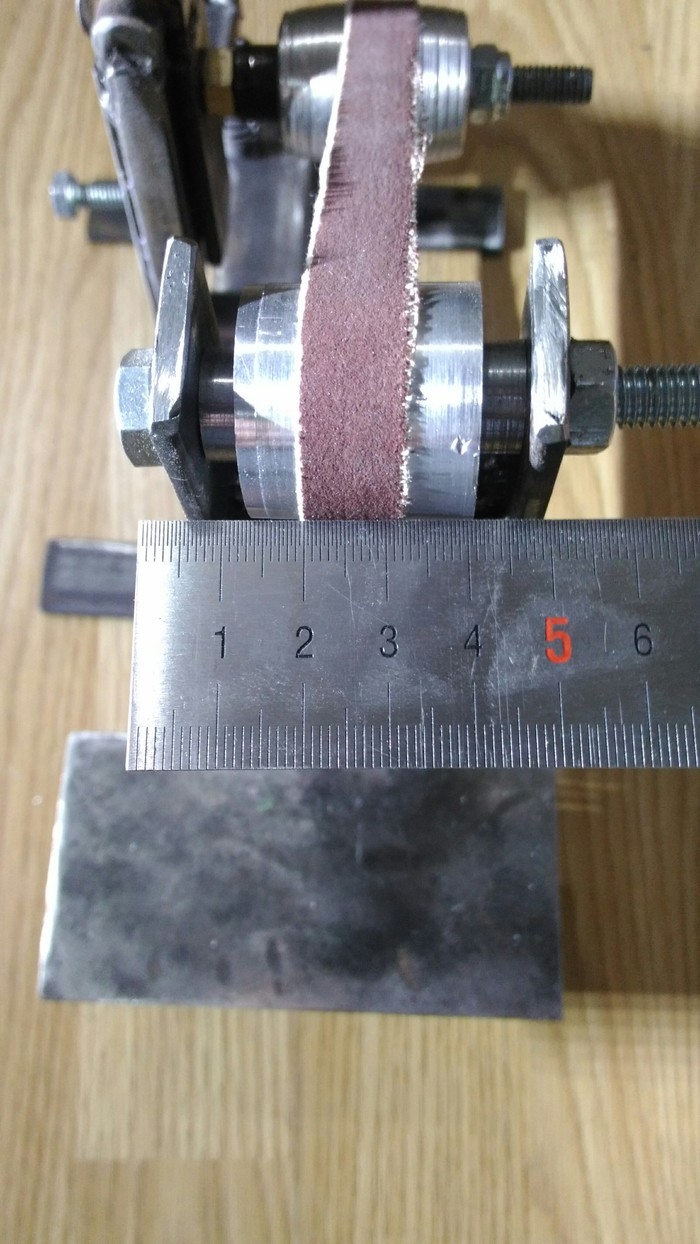

Примерные габаритные размеры

Ролики самопальные алюминиевые.

Ленту склеил из остатков наждачки . На выходных склею нормальную. Питается этот "зверь" от зарядки ноутбука. Супер сьемов по металлу от этой приблуды нет, но достаточно чтобы поточить нож или подровнять какую нибудь мелочевку ( которой бывает порой много) за глаза. А самое гавное не шумит и занимает мало места. Если нужна моща то туда недолго приладить двигло помощнее.
