Новая жизнь старой "железяки"⁠⁠

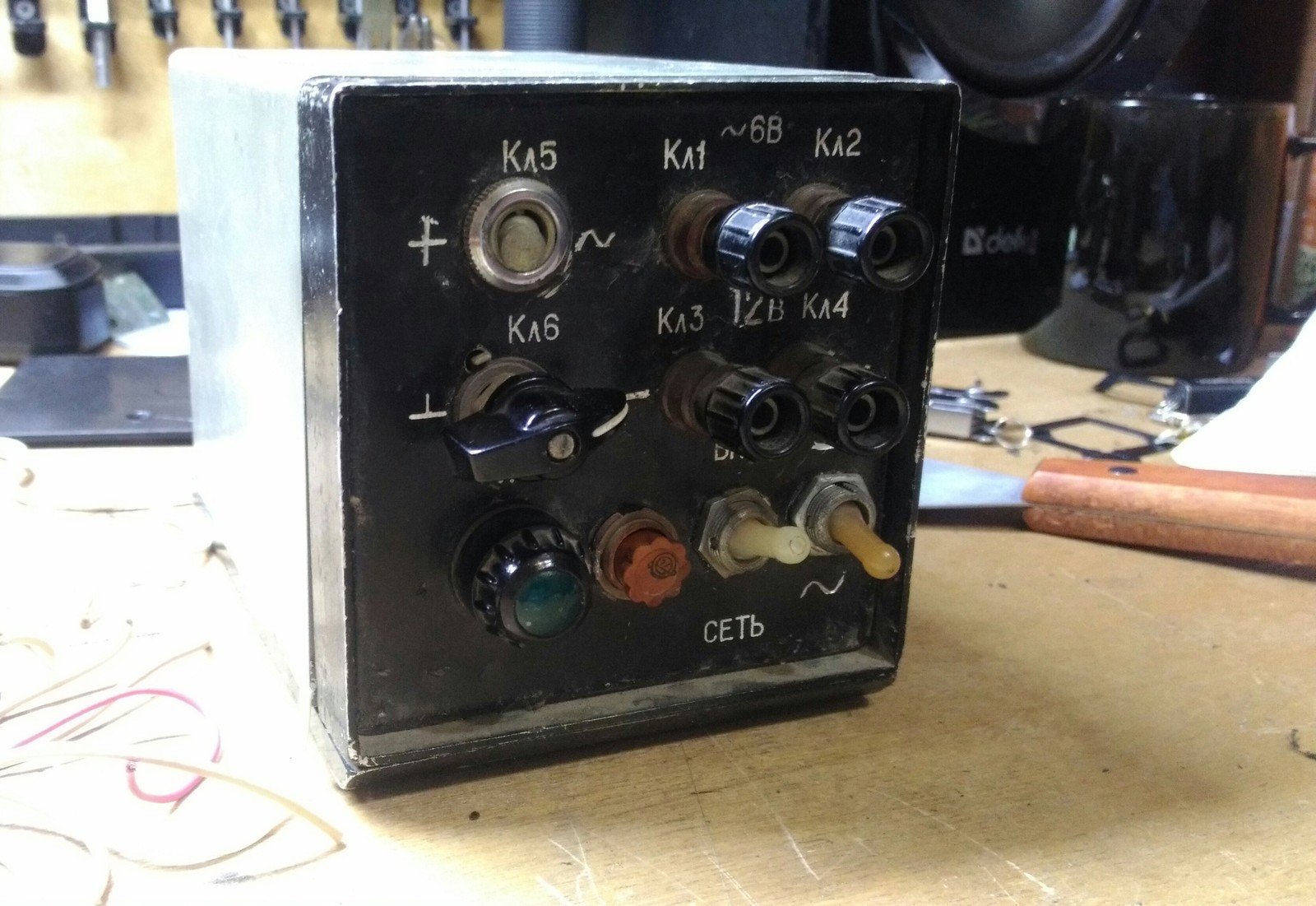

Всех приветствую! Недавно спас от выброса в помойку вот какой советский девайс

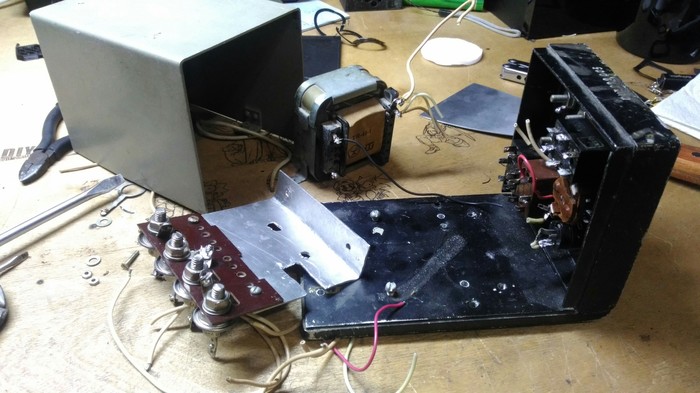

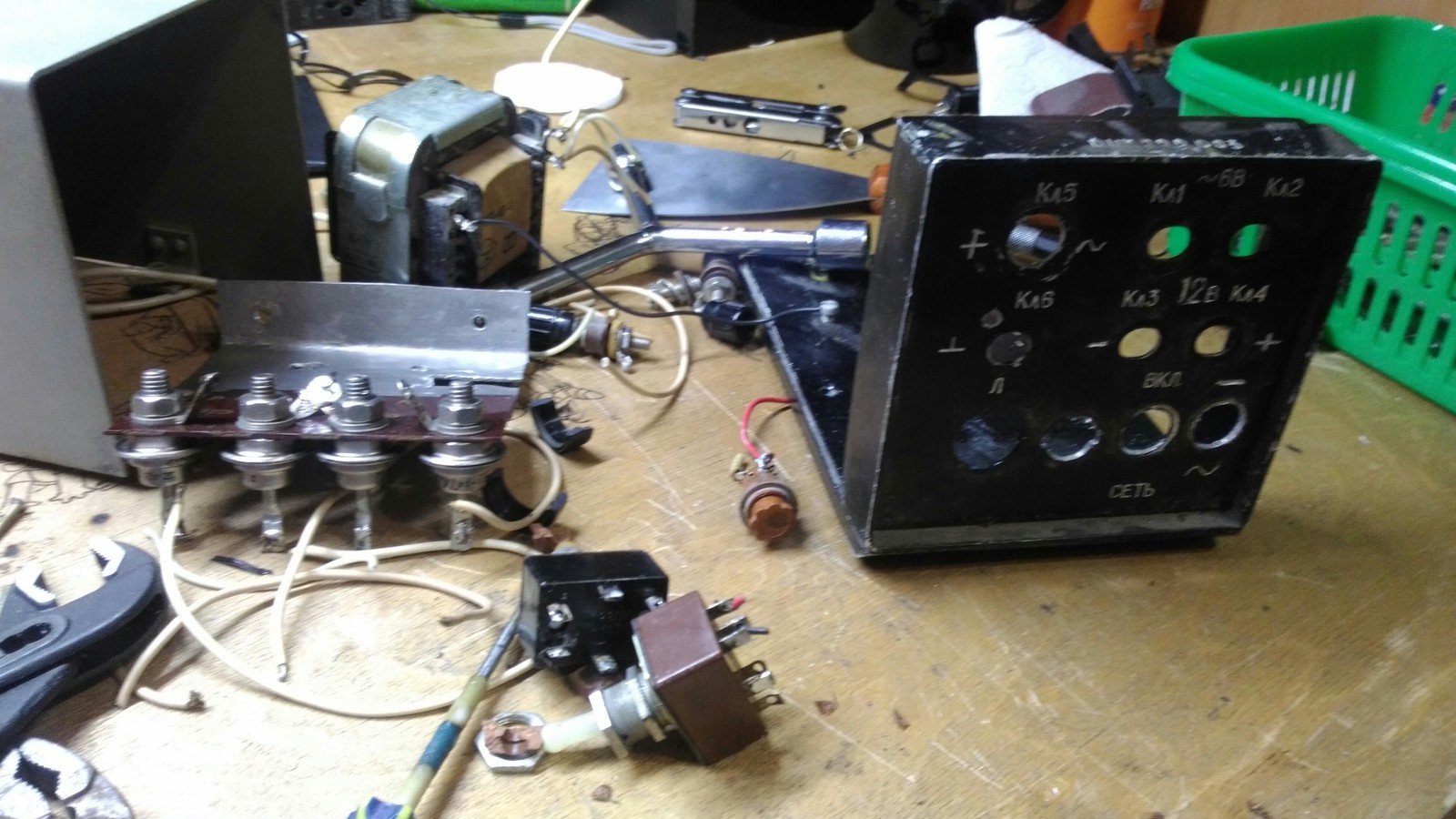

Это какой-то советский полусамодельный блок питания. Внутрянка почти вся мертвая. Изначально на нем и планировал строить новый блок питания, но по току он выдавал что то в районе 1.5 А максимум. Выпотрошил всё из живого только клеммник, трансформатор и диоды остальное гнилое.

Новую панель напечатал на 3Д принтере. А в закромах отыскал случайно терроидальный трансформатор ( по току далеко за 5-6 Ампер). А сердцем всего стал китайский DC DC понижающий вот такой

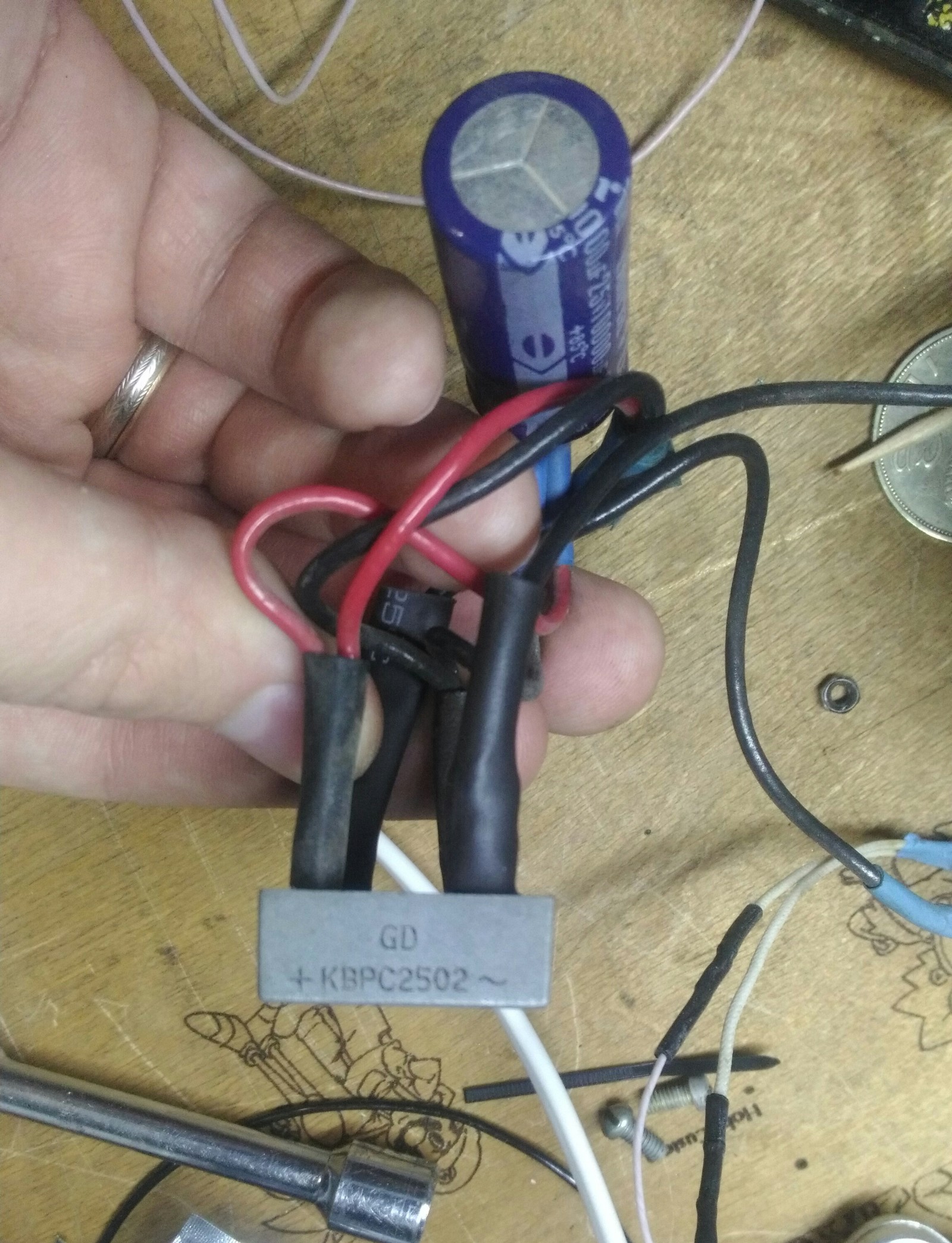

Диодный мост взял тот что был в наличии в тех же "закромах"

Он на 25 Ампер, но греется как печка под полной нагрузкой, но выручило то, что корпус и основа из алюминия. Это хватает с головой чтобы не использовать вентиляторы при токе 4А (БП может дать и больше но мне хватит и 4х Ампер). Все монтируем, места мало но все влезло

Контакты платы заклеил чтобы избежать замыкания. И вот что вышло

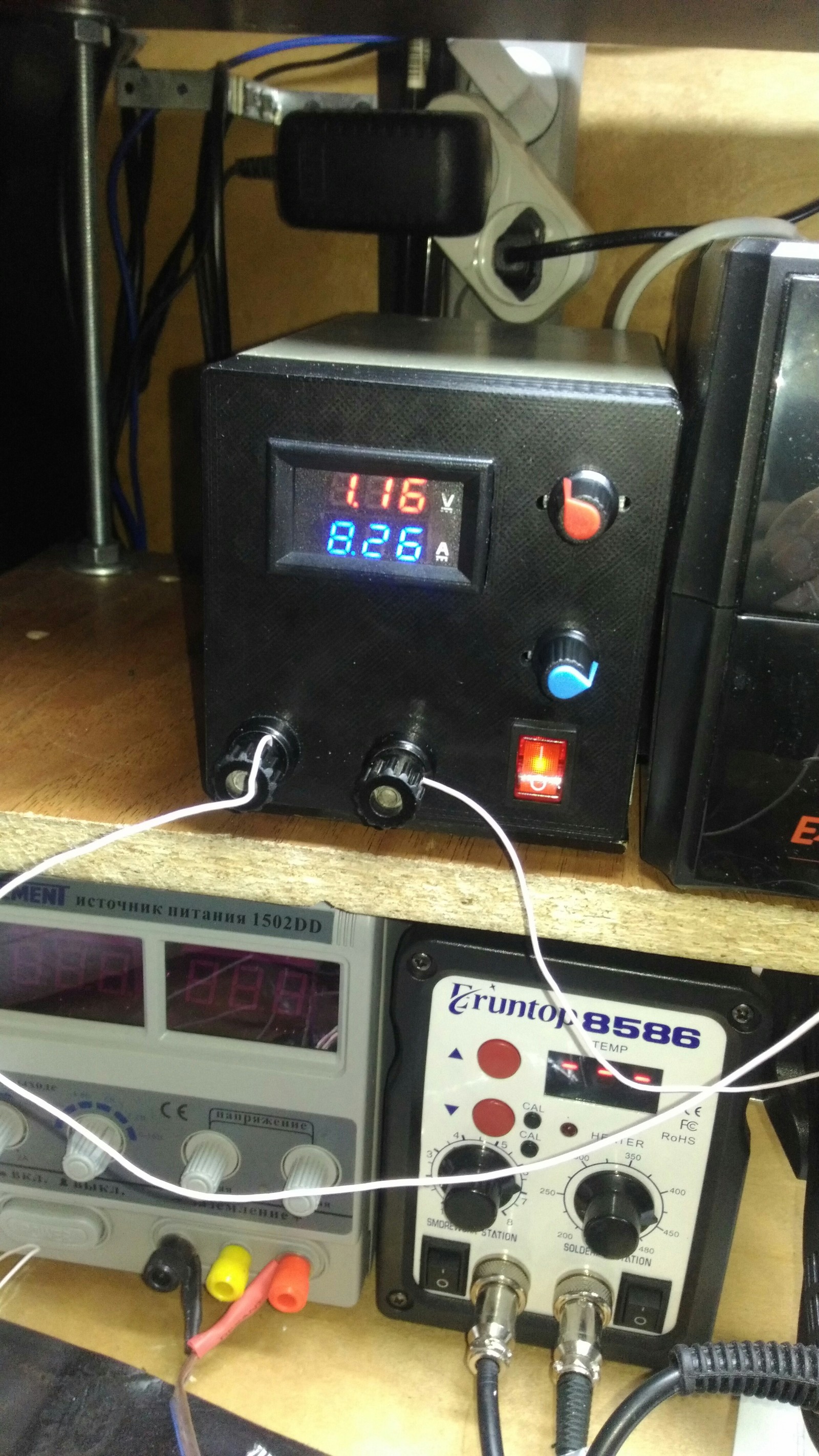

В КЗ ток составил вот...

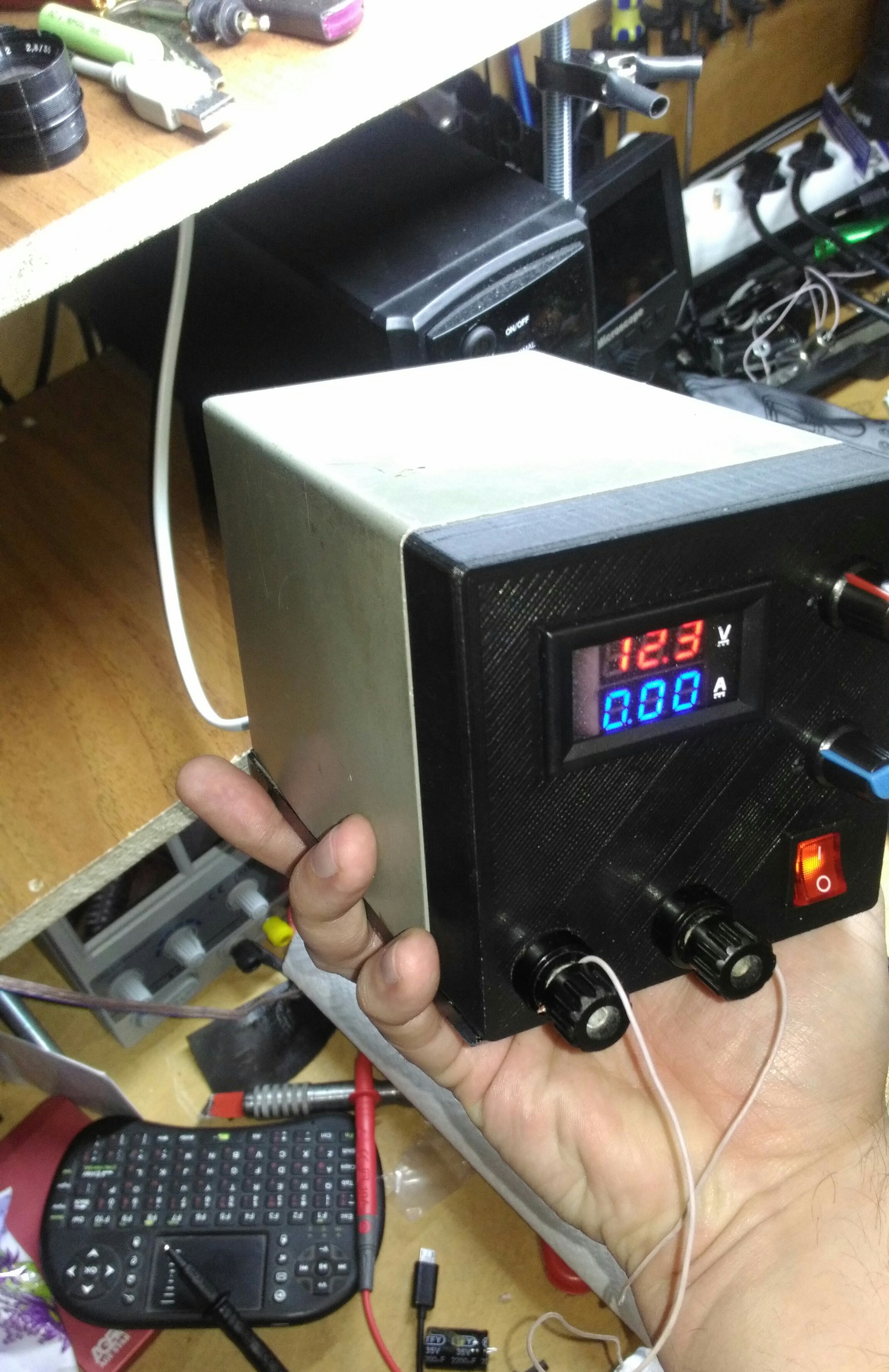

В целом вышел маленький но довольно мощный "лабораторник" для понимания габаритов вот еще фото

На осциллографе проверял под нагрузкой пульсации минимальные (фото жаль нет, так как осциллограф был чужой и нужно было по быстрому тестить). Всё))) Всем добра))
