Всем привет. Лежит просто куча старых аккумуляторов от мобильных телефонов, которые ну не нужны уже. Чтоб они начали приносить пользу можно сделать из них фонарик)

Понадобятся:
1) СМД светодиоды. Я взял белые 0.5W
2) Резистор 0.125 вт 20 ом (желательно больше по мощности, но у меня на момент сборки таких не оказалось)
3) Выключатель. Можно использовать кнопку или переключатель фиксированный
4) Контроллер заряда на тр4056
5) Li-ion аккумулятор (с аккумуляторами от сотовых проще работать, но можно взять и 18650)

У светодиода есть "+" и "-" на картинке они обозначены

Дальше изгибаем ногу резистора таким образом и припаиваем его к "+" контакту

Откусываем вторую ногу резистора и припаиваем ее к "-" контактам светодиодов. Должно получится вот так.

Затем припаиваем резистор к "+"

Затем сбоку приделываем кнопку или выключатель в разрыв "-"

В моем случае пришлось наращивать ногу резистора до контакта кнопки

Второй контакт кнопки идет на "-" аккумулятора

В общем, фонарик готов, но я решил добавить еще модуль заряда для аккумулятора. Тут ничего сложного нет. Вход микро юсб, на выходе 2 контакта "+" и "-" соответствует контактам аккумулятора

Тут потребление тока при зарядке

Фонарик готов)

Спасибо, что дочитали до конца)

Всем привет. Следующая история про одного клиента)

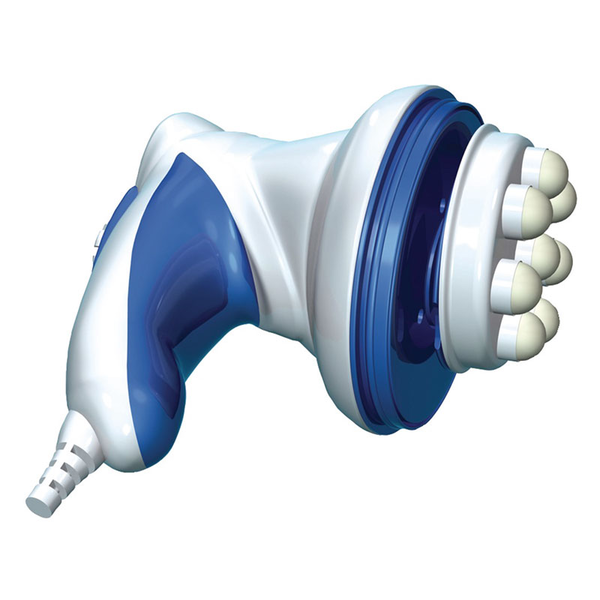

Принесли мне массажёр по типу такого:

Дефект: не работает.

Ну ладно, вскрываю корпус, визуально осматриваю плату, а там... Не, ну я даже не мог представить такого. Перебита дорожка от сетевого кабеля, причем явно человек старался, царапали ножом или отверткой. На плате была шелкография, зачистил концы перебитой дорожки, залудил и кинул перемычку. Собираю, все работает Оо

Отзваниваю клиенту, что можно забирать. Клиент пришёл и далее диалог:

я-я к-клиент

Я - Давно массажёр перестал работать?
К - Где-то неделю назад
Я - Никто не вскрывал корпус?
К - Нет, никто ничего не трогал и внутрь не лазил (дословно не помню, но смысл такой)
Я - Точно? Просто была перебита дорожка питания
К - Ну... Я пытался починить.. (быстро признался)

Мое выражение лица в этот момент

Очень много случаев было, когда вот так просто прибор перестал работать сам по себе, никто, ничего не трогал... Но вот конкретно в этом случае я вообще ничего не понял.

Спасибо, что дочитали до конца
