В ходе занятия моим маленьким увлечением я ощутил острую необходимость в широкоугольном объективе, Моя кропнутая сонька превращает любой полтинник в около 75мм, и съёмка в помещении превращалась в пытку, постоянно не хватало угла обзора. Так как выкладывать приличные деньги за новые совместимые объективы меня пока душит жаба и вообще мануальная ретро оптика - тру, я начал активно мониторить барахолку на предмет сверхшириков, что бы на кропе получить просто ширик. и вот удача мне улыбнулась, я купил его, 20мм f3.5 мдф 18см, состояние нового, жаль что без кофра, но не беда, беда в другом, кольцо фокусировки  имело очень тугой ход. Я подумал, ну известная история, разобрать, почистить да заменить смазку, и полез в интернет за гайдом по разборке, но не тут то было. Нашел только восьмилетние записи на форумах с мольбами помочь советом. Ну что ж метод научного тыка наше всё, за одно запилю пост на пикабушечку для помощи таким как я)

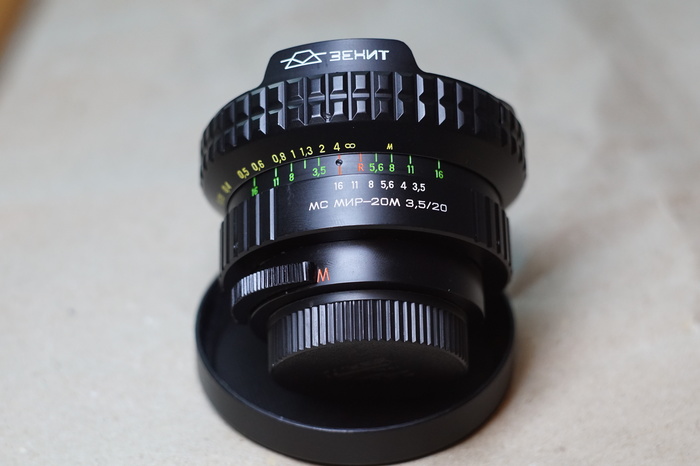

Итак, оно звалось МС Мир-20м....

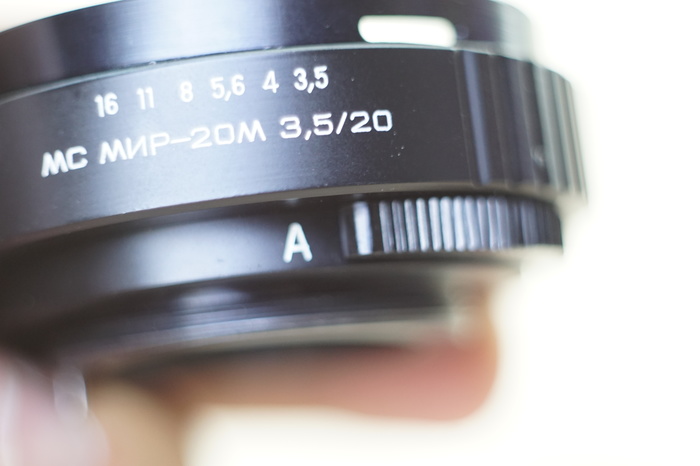

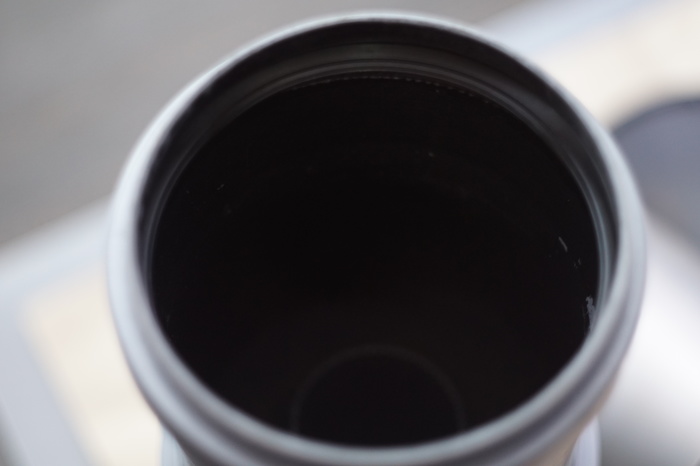

Вначале берем объектив и выставляем кольцо установки диафрагмы на 3,5 а переключатель режима работы диафрагмы на авто

Это необходимо для последующей сборки.

Советую переднюю крышку держать надетой, процессу не помешает а выпуклую линзу защитит, с задней увы, будьте аккуратны.

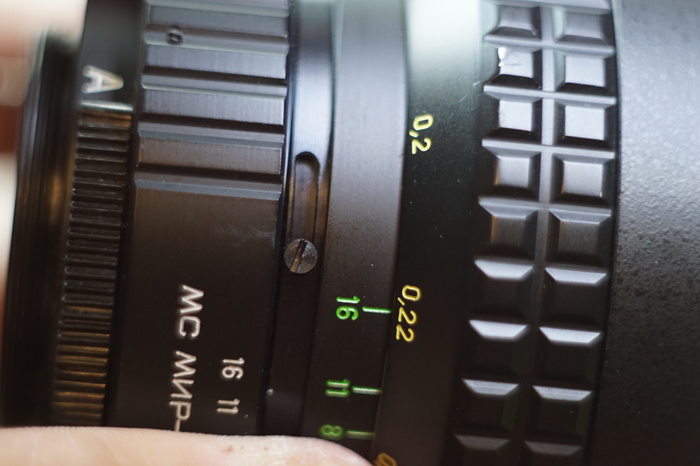

Далее откручиваем три винта крепления кольца установки диафрагмы.

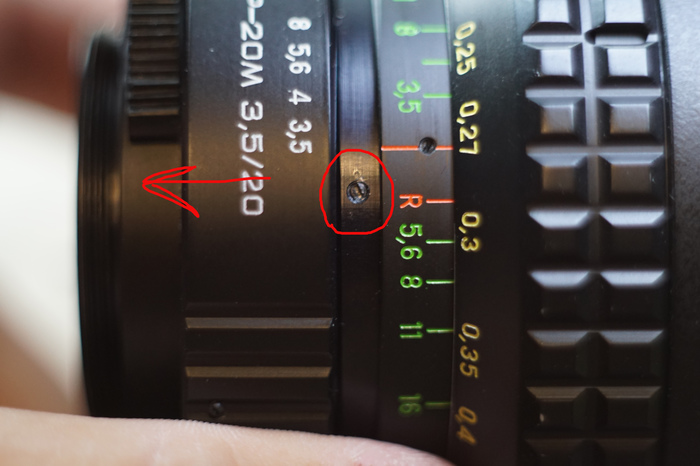

И стягиваем его в направлении задней линзы, оно упрется в переключатель режимов и аккурат откроет доступ к стопорному винту.

и основным крепежным винтам.

Запоминаем или помечаем их расположение в прорезях и смело откручиваем, у меня они в крайнем положении, поэтому я не помечал.

Далее стягиваем заднюю половину с объектива, сидит довольно плотно, ни в коем случае не крутите половинки- сломаете механизм диафрагмы.

Отложите её в сторону,(если у вас проблема в механизме прыгающей диафрагмы, простите я его не разбирал, описывать не буду, далее он будет мелькать при сборке, но не подробно).

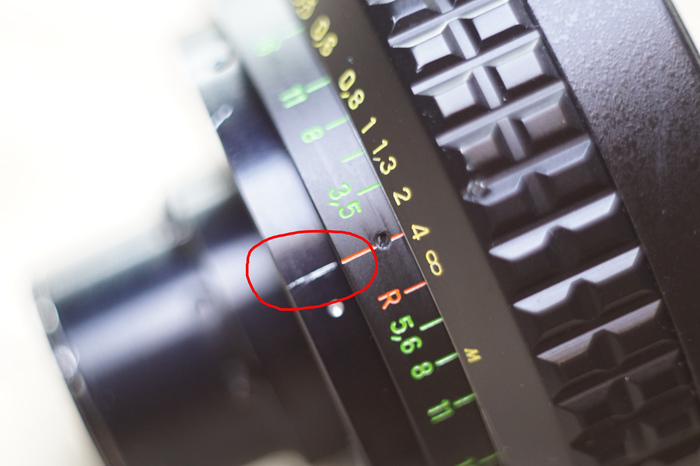

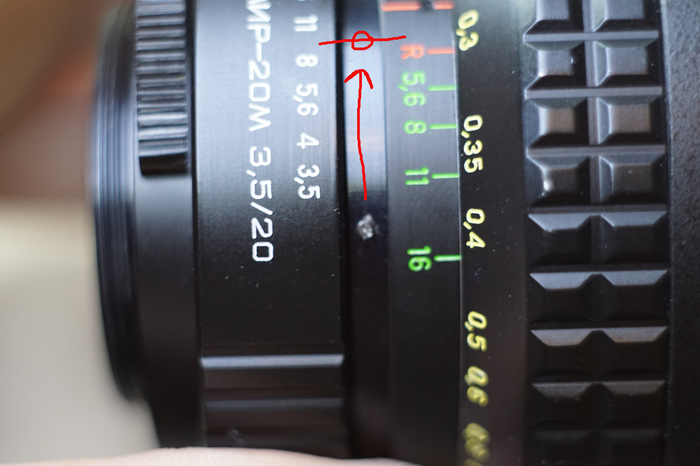

Далее для корректной установки кольца со шкалой грип царапните метку напротив красного штриха,

Далее устанавливаем кольцо фокусировки на 0,18 и откручиваем винты крепления кольца со шкалой грип и снимаем его.

Совет: такого вида винты как правильно имеют неприлично маленький размер и если их выкрутить до конца, то потом наживить их это пытка для неопытного человека, поэтому удобнее оставлять их в теле кольца на последних витках резьбы, как правило это позволяет снимать кольца без проблем.

Далее откручиваем винты кольца фокусировки и аналогично снимаем его.

Далее нам нужно снять вот это алюминиево кольцо с пазами для направляющих.

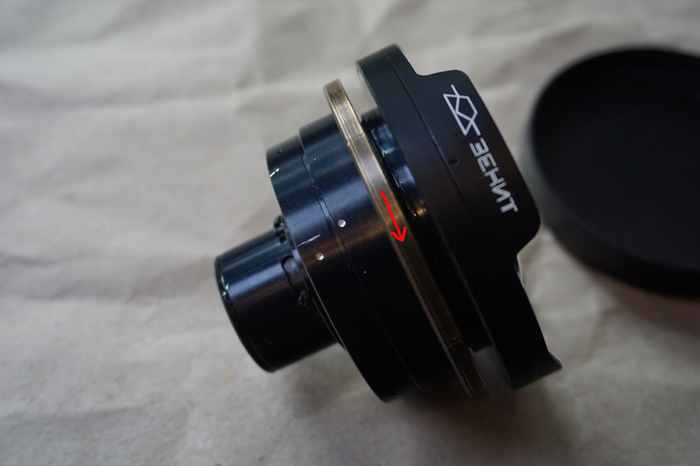

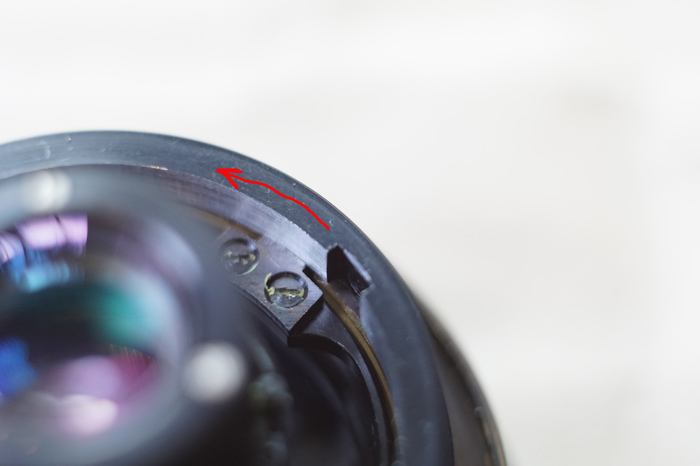

для этого нужно прокрутить бронзовое кольцо в направлении указаном стрелкой, пока линзоблок не углубится до момента, когда направляющие выйдут из зацепления с алюминиевым кольцом.

Теперь, придерживая бронзовое кольцо, откручиваем от него алюминиево кольцо против часовой стрелки.

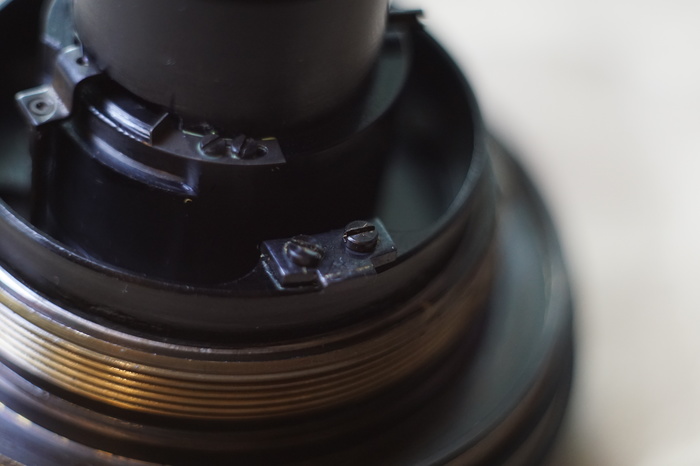

Далее необходимо снять направляющие, заметьте что они имеют разный крепеж лучше запомнить или пометить их расположение что бы сохранить заводские места деталей.

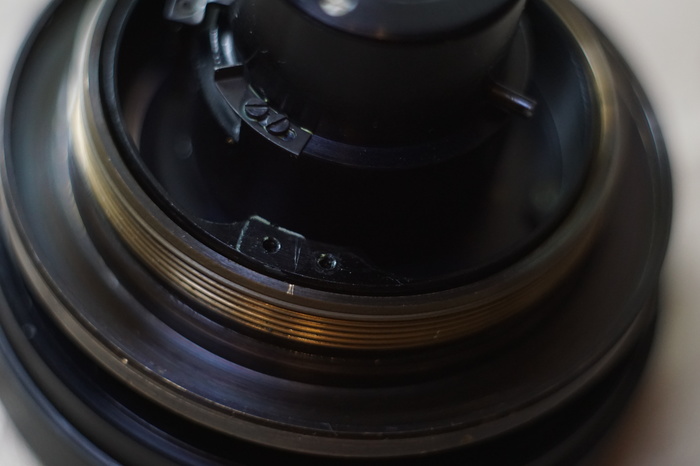

После съема направляшек можно снять собсно бронзовое кольцо и получить доступ к резьбе геликоида для обслуживания, но не торопитесь, что бы его потом правильно собрать нужно поставить метку

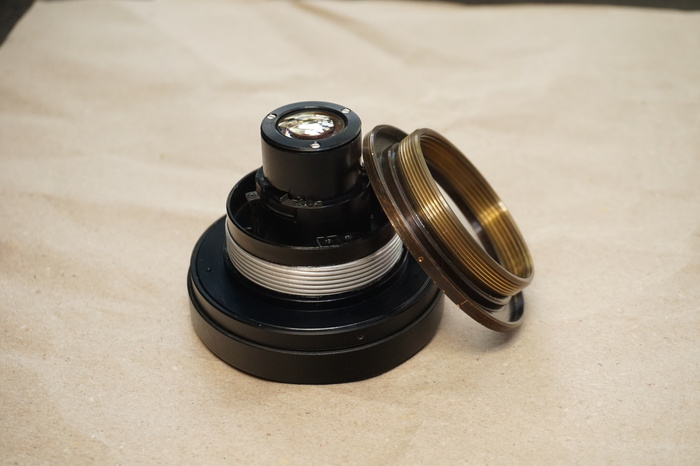

Далее можно снять бронзовое колечко и делать всякое)

Ну а теперь нюансы сборки.

После того как установлено бронзовое кольцо, прикручиваются направляющие,  но не затягиваются. Далее накручивается алюминиевое кольцо на бронзовое пока не упрется в направляющие (снизу бронзовое тоже уперто в направляющие),

Далее откручивается назад до того момента пока направляющие не совпадут с ближайшими пазами в кольце. И в таком положении удерживая за корпус линзоблока и алюминиевое кольцо прокручивать бронзовое кольцо пока направляющие зайдут в пазы, Необходимо прогнать геликоид туда сюда, и после того как ясно что направляющие ходят в пазах плавно и легко, можно затянуть крепеж направляющих.

Далее устанавливается кольцо фокусировки, кольцо шкалы ГРИП по метке, и берем заднюю половинку с механизмом привода диафрагмы, и устанавливаем флажок в до конца вправо как на фото а пипка должна быть высунута.

Затем нужно аккуратно одеть заднюю половинку на объектив следя за тем чтобы флажок с роликом был правее от ответного рычажка на линзоблоке, если смотреть со стороны задней линзы, а второй рычажок совпал со своим пазом, см фото

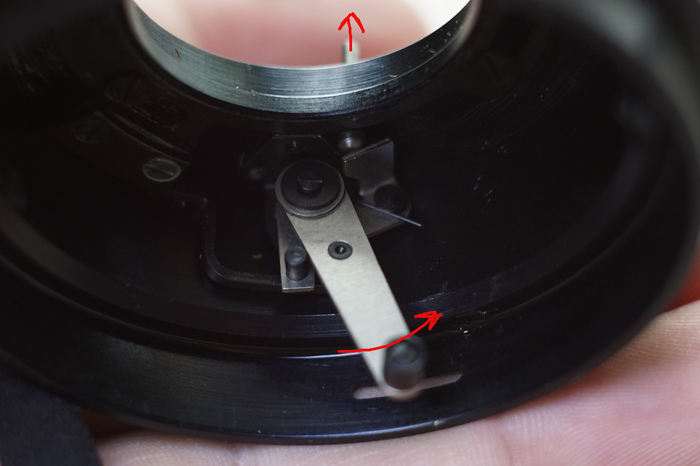

Но это будет не правильное положение, необходимо довернуть как показано на фото, на первых фотках видно где место для стопорного винтика, и должны появиться места для винтов крепления в прорезях.

Если всё получилось закручиваем винты на место, ставим назад кольцо установки диафрагмы и затягиваем его винты, вот и всё ребята)

P.S. Все описаные действия это все го лишь мой личный субъективный опыт, вы вольны перебирать свои объективы на свой страх и риск, мой пост не является призывом к действию.
