Всем привет!
Очень давно ничего не выкладывал, решил это исправить.
В качестве исходника взял скучный чехол, рамка из силикона, задник из жесткого акрила. Для работы использовал анодированную алюминиевую проволоку (как утверждает продавец- позолоченная, но зная китайцев...) и эпоксидную смолу, на этот раз Aquaglass Citrus. Окрашивал смолу художественными акриловыми красками, которые в смоле ведут себя совершенно не предсказуемо, что иногда хорошо: удалось получить интересную текстуру, а иногда плохо: смола не затвердеет или краска осядет на дно и т.д. Потому перед работой провел пару дней в экспериментах, что и как себя поведет с этой смолой. Вывод: художественный акрил быстро превращает смолу в желе, времени на заливку 5-7 минут максимум, потом уже можно просто лепить, как из пластилина... После сушки все зашлифовал, покрыл акриловым лаком из баллона в несколько слоев и еще раз зашлифовал.
Делал подобное в первый раз, косяков гора: одни пузырьки в слое лака чего стоят, хотя на свету они дают красивый эффект...
Ну и собственно процесс:

Эскиз проволочного узора, подгонка и окончательная прорисовка яркими чернилами:

Монтаж проволоки для заливки:

Собственно набор красок для работы, в итоге некоторые были убраны из работы, как уже говорил, не все краски ведут себя со смолой как нужно, например акрил Сонет быстро оседал, а Maimeri образовала крупные хлопья, хотя другие цвета этих же фирм вели себя более прилично. А Звезда неожиданно очень порадовала...

И понеслась заливка, на каждый фрагмент буквально пара минут, смола густела на глазах...

Тут хорошо видно обилие пузырьков, их легко убрал зажигалкой, а пылинки отшлифовал после высыхания.

И почти готовый результат,  покрыл в несколько слоев лака, в которых в итоге хорошо видны пузырьки, на свету похожи на космос, так как они на разной глубине и очень мелкие...В это же время оранжевые кнопки поменял на черные, так как на оранжевые попал лак и разъел их...

Заключение: техника понравилась, хоть и отнимает уйму времени, начал еще одну работу в схожей технике, но уже не простую геометрию и с учетом ошибок этой. Не использовал красители для эпоксидки намеренно, нужны не прозрачные цвета и в большом количестве,  а пасты для смолы не всегда есть нужного цвета под рукой или в магазине...

На этом спасибо за внимание!  Критика приветствуется!

Доброго времени суток!

Для начала прошу прощения у моих не многочисленных 151 подписчика, так вышло, что последний пост был целых полтора года назад, виной тому и смена деятельности и еще целая тьма обстоятельств, в силу которых было не то, что до написания постов, вообще не до ремонтов...Ну и мое собственное обещание, не публиковать всякую обыденность, а только интересные случаи не позволяет при любом раскладе быстро копить информацию...

Итак, поехали!

Meizu M5 Note, неделя с момента покупки, типичная ситуация Асфальт-Смартфон 1:0, задача вроде обычная, просто заменить модуль, но ранее были замечания, в духе "один мультиметр стоит как все мое оборудование", потому только хардкор, из инструментов только то, что было в комплекте с модулем и подручно-подножные технологии, дабы наглядно показать, что навороченный инструмент не делает мастером, а лишь позволяет добиться более высокого качества с меньшими затратами ресурсов. WARNING! не стоит повторять это дома, я предупредил...

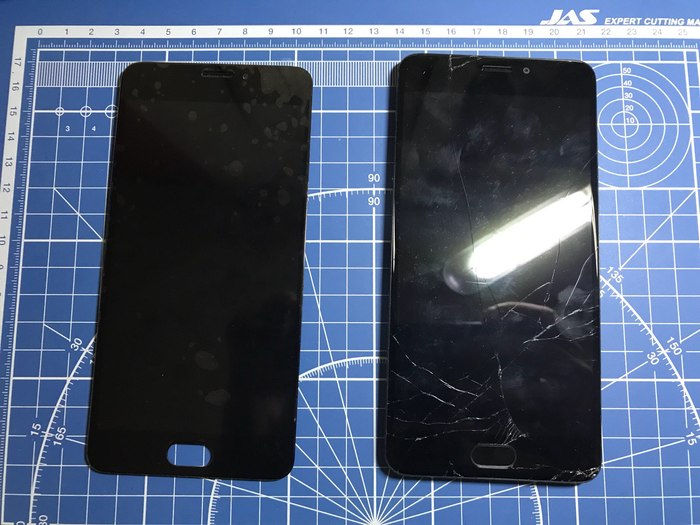

Блюдо дня:

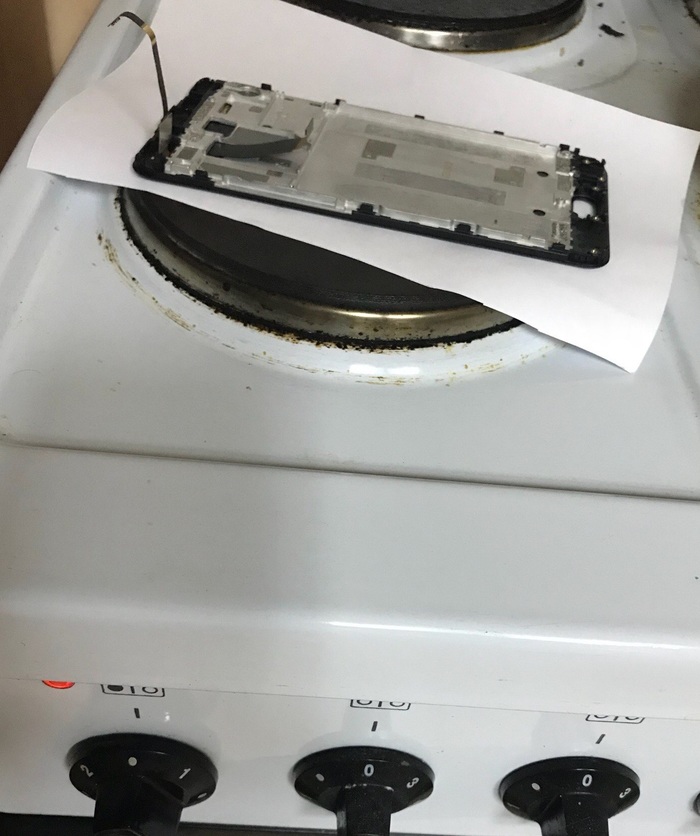

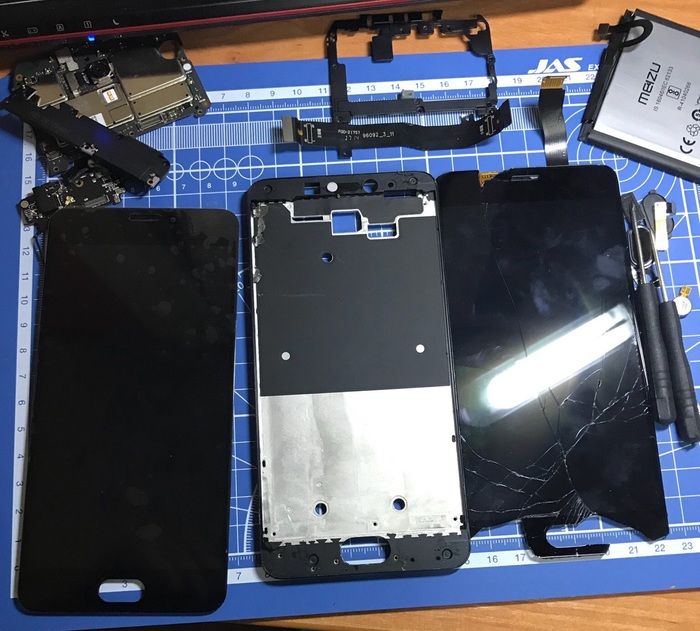

Разбираем, удаляем потрАшки и все, что греть не стоит. Для отделения дисплейного модуля от рамки необходим подогрев. Сепаратор это конечно хорошо, но мы легких путей не ищем, дома можно найти фен, но это слишком просто, потому идем на кухню, и поджариваем модуль до румяной корочки, прогреваем до размягчения клея на электроплите. Тут без паники, по показаниям с термопары, в таком режиме там температура порядка 80 градусов, самое оно.

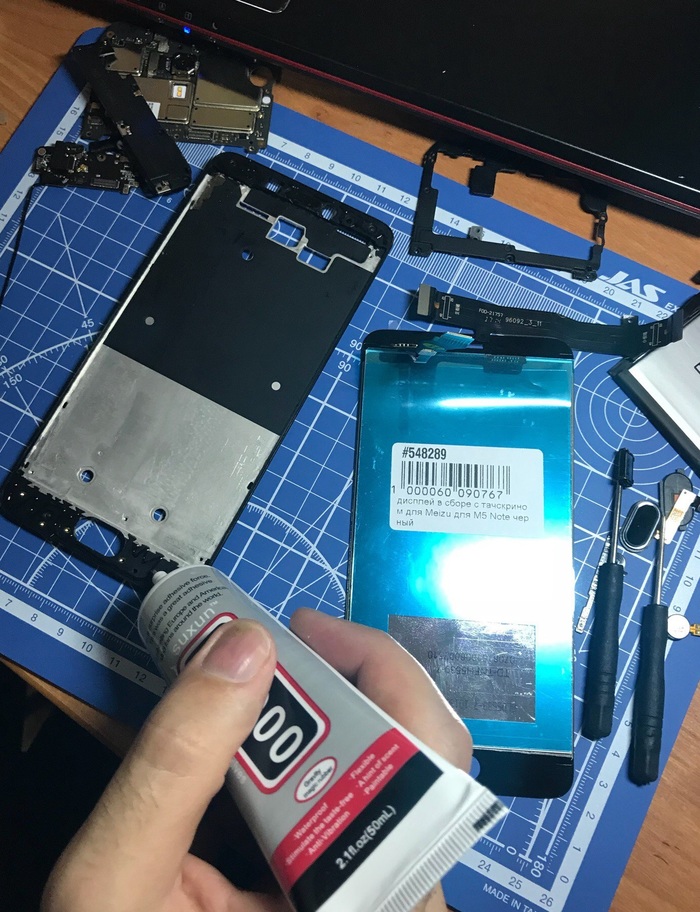

Далее все обыденно, дисплей отделяется как по маслу, работоспособность сохранена, пойдет на запчасти в дальнейшем. Очищается рамка от старого клея, намазюкивается каноничный B7000 и все как у всех

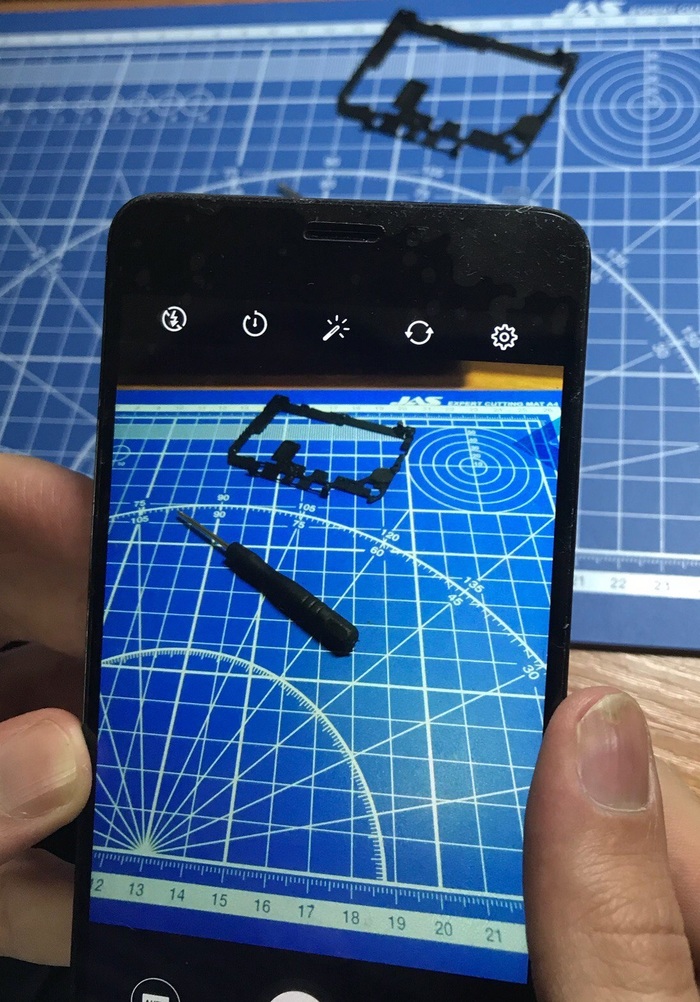

Проверяемс:

Все шуршит, собираем, тестируем, возвращаем владельцу.

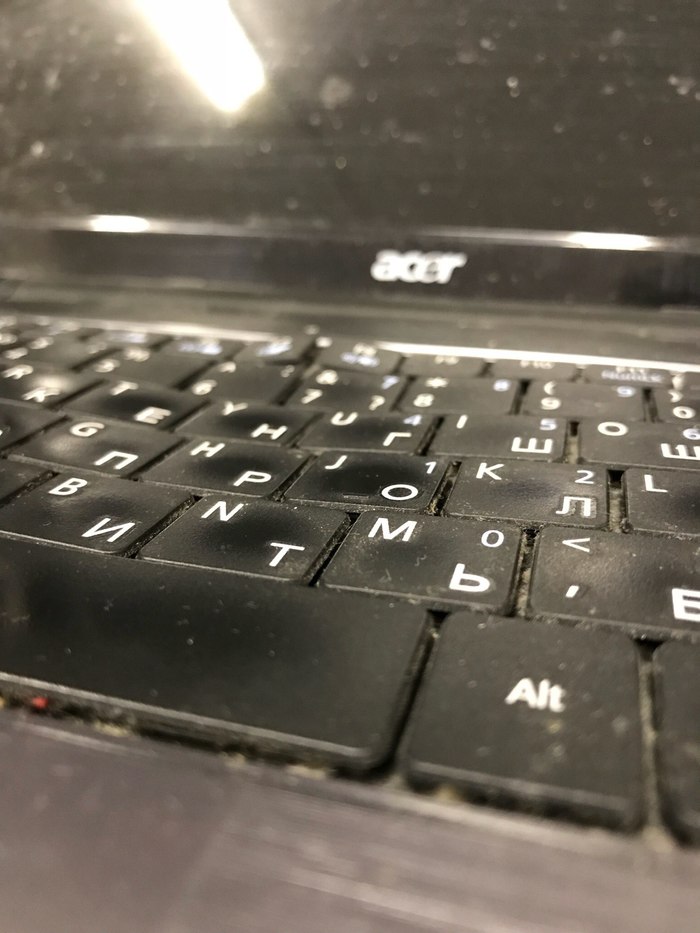

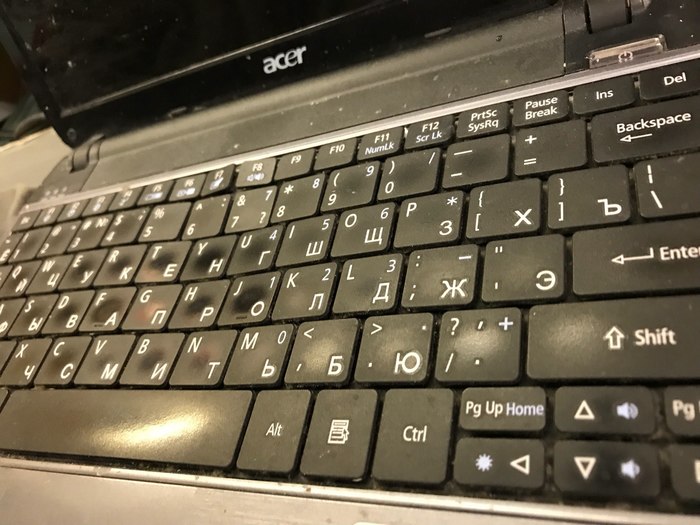

Дальше был занятный нетбук Acer, перестал включаться, казалось что проблема очевидна: бахнули от души кулаком, аж промяло...

Но нет, на удивление, все клавиши работают и даже не заедают...

Ремонт был самый примитивный, не вижу смысла его показывать, сломали разъем зарядки и он был тупо посажен в ноль.

Ну и немного классики, Acer Aspire V3 571G, 4 годика, ни разу не обслуживали, принесли с тем, что подтормаживает и сеть все время отваливается.

Сам являюсь владельцам аналогичного ноута, довольно горячий аппарат впринципе, если не обслуживать, то труба, тепловая трубка как раз над чипом сетевой карты проходит, если нагревается сильнее чем следует, то как раз LAN отлетает...

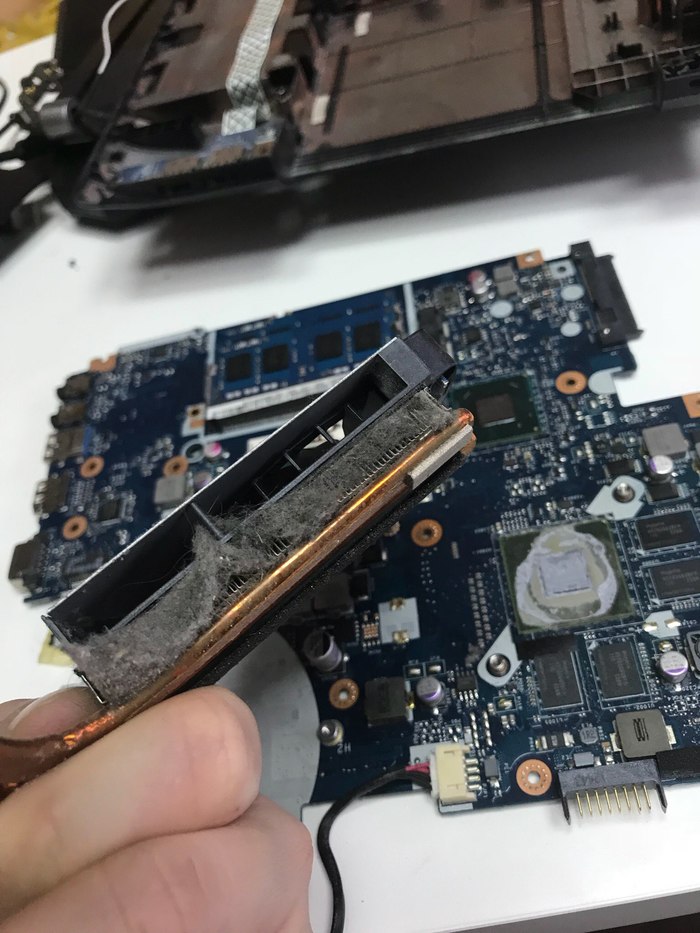

Внутри все красиво:

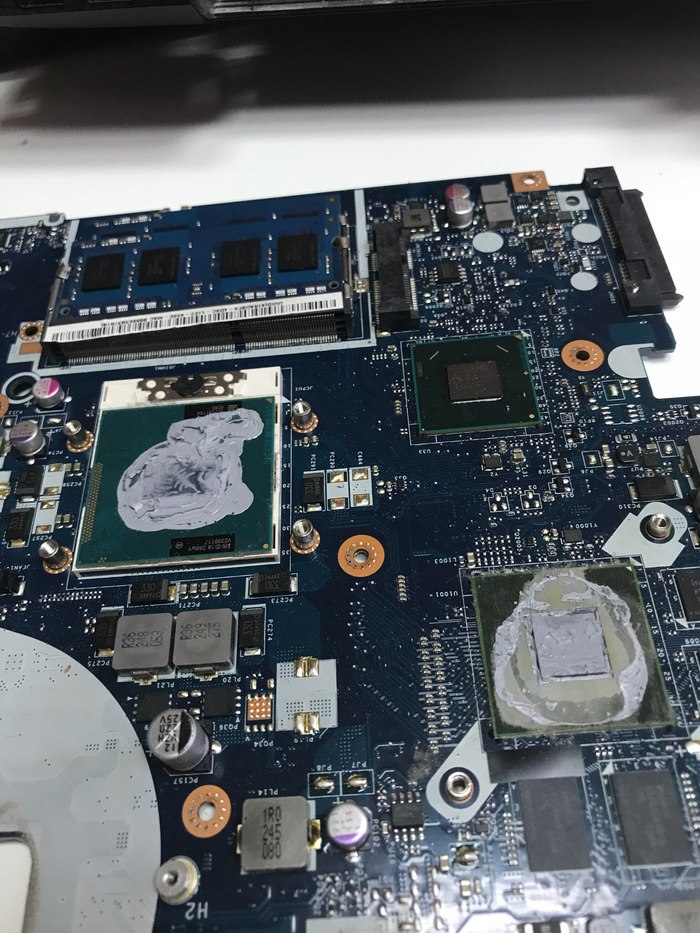

Ну и конечно же знатная лепеха термопасты с завода...

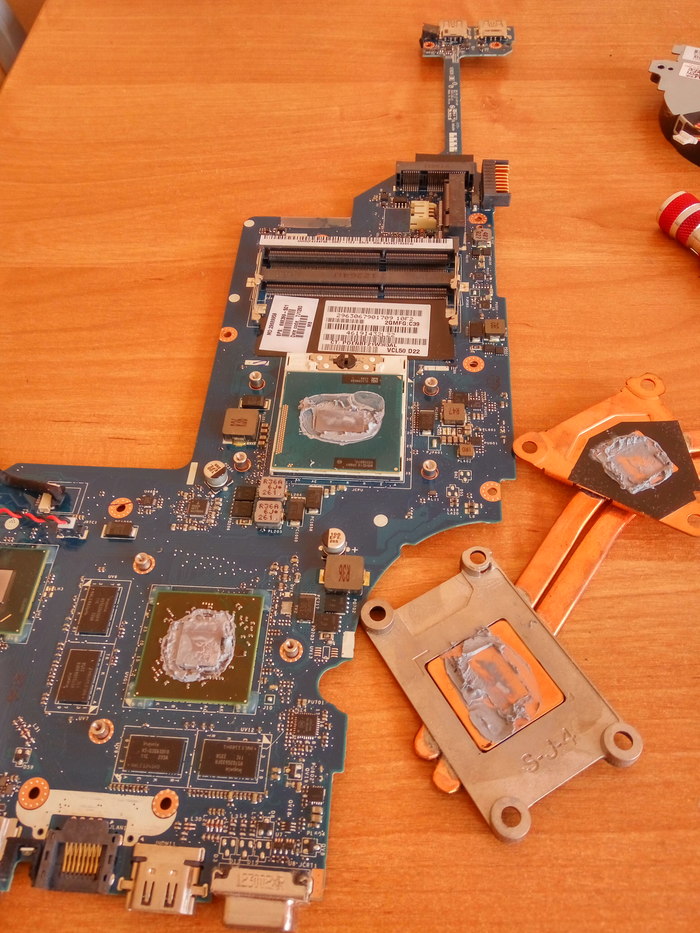

Кстати о термопасте, вот на десерт, HP Envy m6, греется как и большинство HP так, что можно вместо камина использовать, видимо проблему перегрева производитель решил исправить жахнув пожирнее термопасты...

Собственно на этом пока все, как всегда напомню, не ленитесь обслуживать технику, ей без этого плохо, ремонт подобной техники лишь хобби, которым занимаюсь в свободное время и при наличии желания.

Всем хороших мастеров и адекватных клиентов!

P.S. баянометр пьян

Доброго времени суток, господа. Давно я грозился подобным постом, а именно постом про то, что приносят на ремонт уже после ремонта в ара-сервисе, но увы, много материала было утрачено...
Но буквально несколько дней назад мне принесли ноутбук Asus N56-VZ, вот такой:
(фото из сети, забыл сделать снимок, эмоции переполняли)

Принесли знакомые, проблема довольно простая: на матрице вся картинка в голубых тонах, налицо повреждение шлейфа, да еще иногда что-то дребезжит при играх...

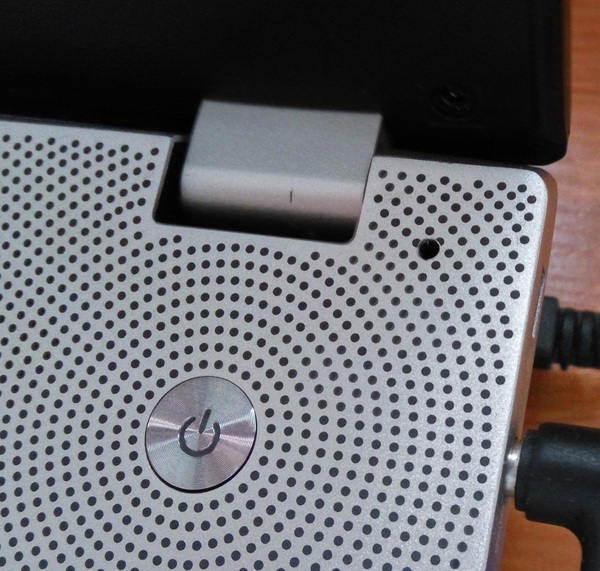

Первое что вижу- отверстия возле кнопок питания и звука, которых там быть не должно:

Такие повреждения- 100% возникают после разборки устройства, когда при обратной сборке в алюминиевую панель вкрутили не те винты с большей длиной, и в итоге образовались бугры, которые в итоге спилили...
Вполне резонно интересуюсь, что до меня делали с ноутом, благо принес знакомый человек, делалось все дома, и собственно владелец был еще не далеко.
Выяснилось, что когда ноуту исполнилось полтора года, его сдали на чистку в некую контору рядом с сенной площадью, и еще через полтора месяца начались проблемы, а именно появился дребезжащий звук из корпуса под нагрузкой и главное: вся картинка стала в голубых оттенках( тут еще ничего не предвещало беды, потому фото я не сделал, увы)
Чтож, начинаю вскрытие, и сразу еще один пряник:

Важно: до передачи на чистку, ноут не подвергался никакому ремонту!
Как только поток мата утих, продолжаю:

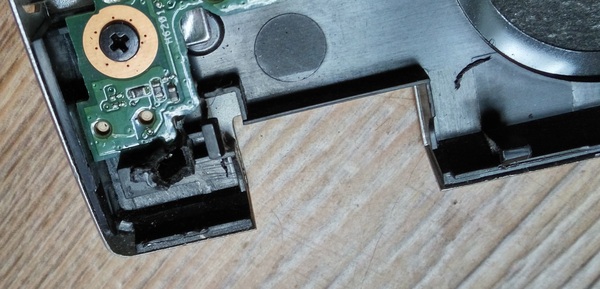

Деталь повреждена, и установлена так, что верхняя половинка обломка внизу и наоборот...
Далее происходит страшное: как только выкручиваю все винты и ставлю ноут боком ( такова конструкция этой модели, снимается для доступа внутрь вся верхняя панель, петли прикручены к поддону), как только ноут поставлен в удобную для разборки позицию.... Верхняя панель просто отпала сама!
Осмотр показал: внутри нет НИ ОДНОЙ целой клипсы или защелки...

Все они или оторваны с мясом или отогнуты до трещин...

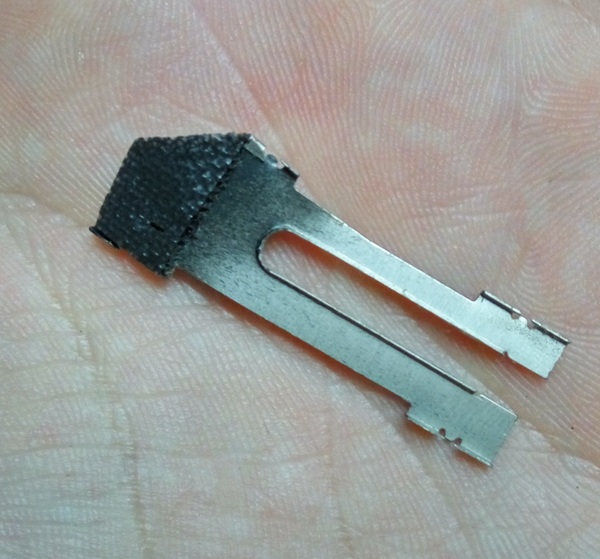

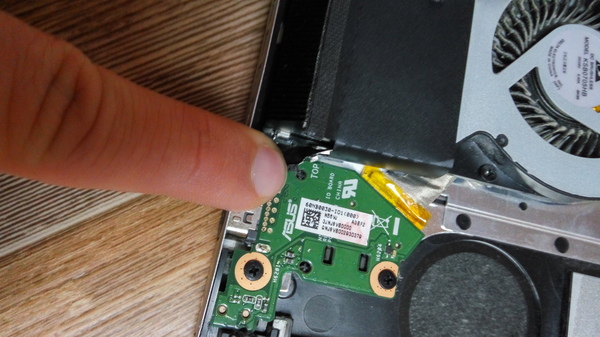

Сразу лезу посмотреть, что же там за проволока была на месте крепежа петли...

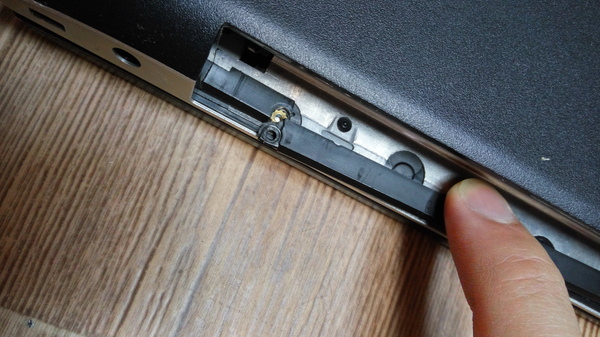

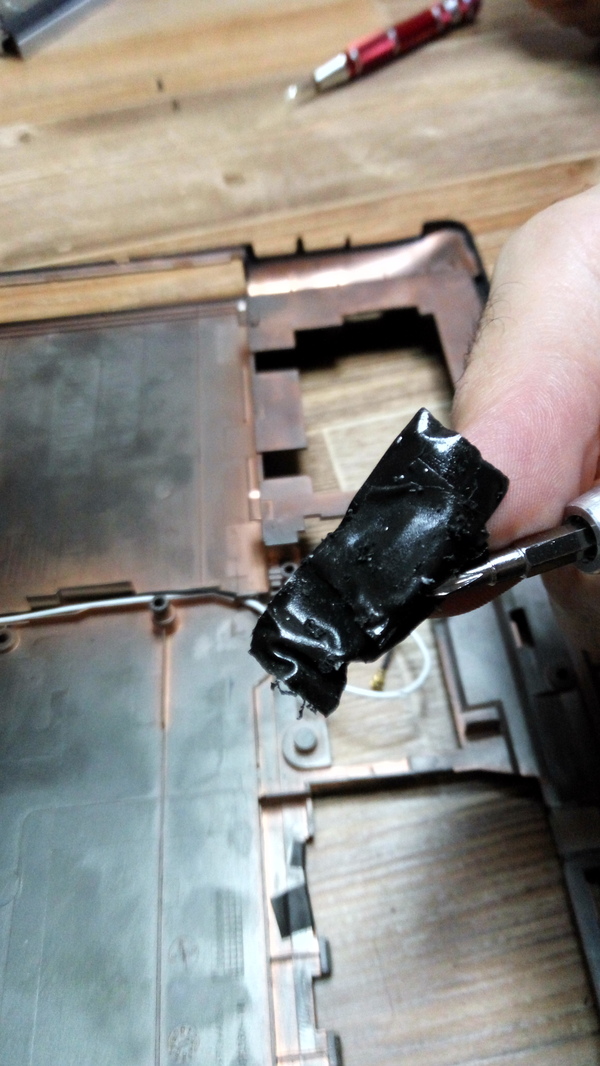

Сначала я вижу это:

А потом это:

При разборке в Ара-сервисе поломали не только защелки, но и вырвали многие гильзы...

Успокаиваюсь, пью чай, и продолжаю осмотр пострадавшего, припоминая, что владелец жаловался на странный звук под нагрузкой. Грешу на систему охлаждения, туда и смотрю первым делом.
Сразу вижу это:

При разборке умудрились оторвать (как?!) крайнее ребро радиатора, оно просто засунуто под бандаж кулера...

Ладно, одну проблему понял, смотрим далее шлейф на предмет перетирания или передавливания...
И тут взору предстает ЭТО:

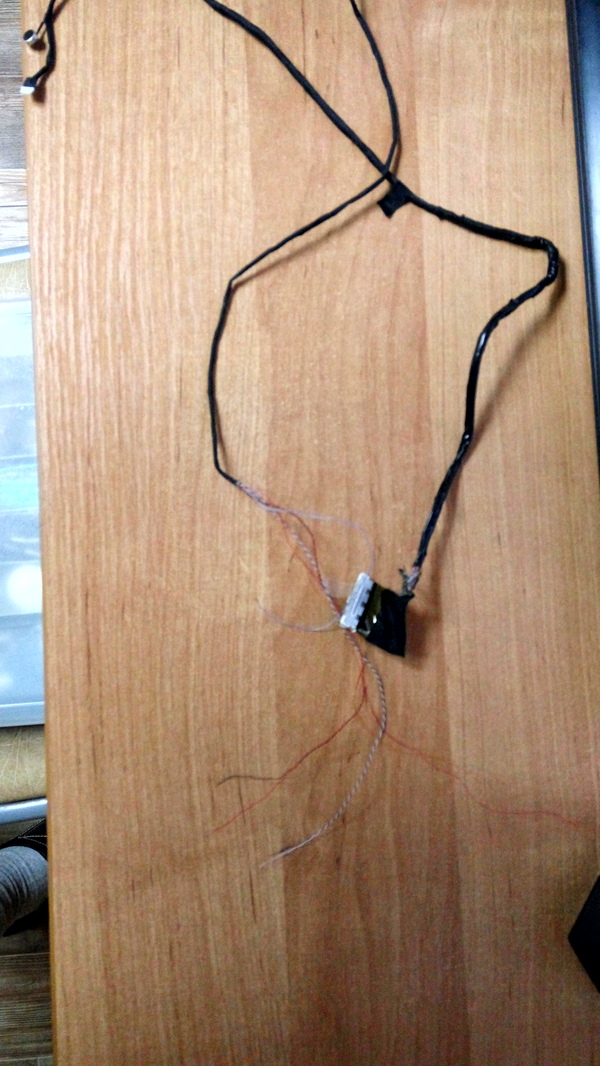

Унимая поток мата разбираю полностью крышку и достаю весь шлейф:

Имеем: повреждена линия красного цвета, с мясом вырваны жилы на микрофон и вебкамеру, вместо родной изоляции- черная изолента...
Тут должна была быть фотография стикера, фиксирующего шлейф на матрице, но увы, получилась слишком смазанной, руки уже подрагивали, но вместо штатного стикера 3M там был.... Стикер от весовых бананов из Ашана, тот что из весов выдается при взвешивании! Эти колхозники закрепили шлейф стикером от 400 граммов бананов!!!
Тут мне стало уже слишком печально, взял перерыв, заодно купил новый шлейф...

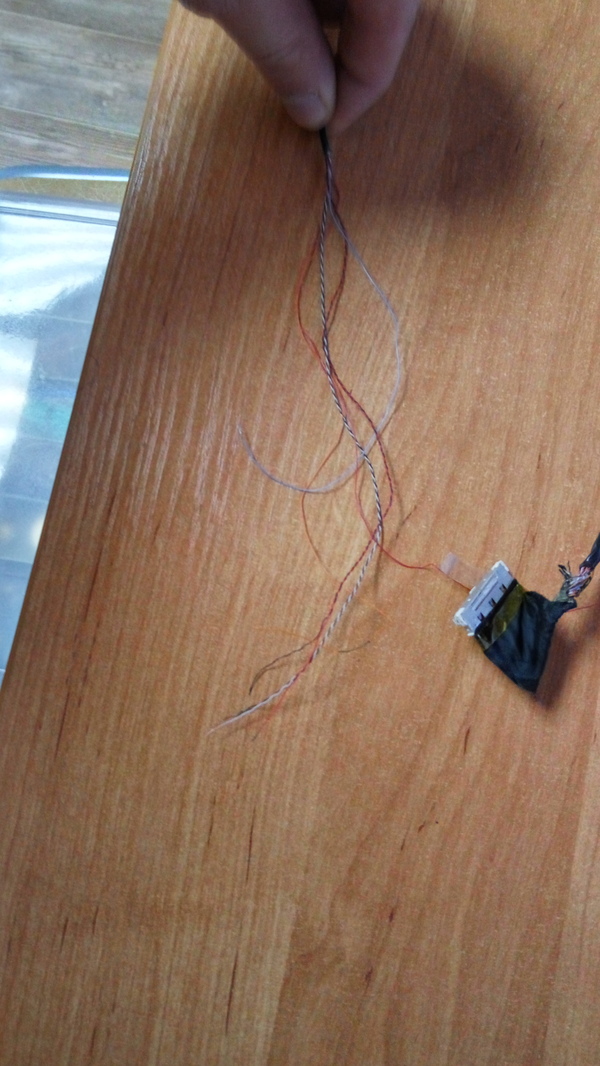

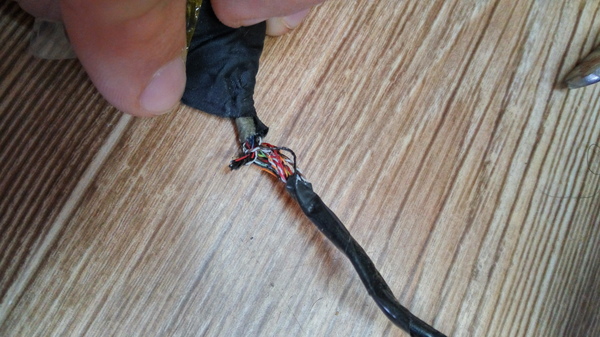

Более крупно: вот так были подключены микрофон и вебкамера:

Тут же стоит дополнить: в ноуте помимио ломаных защелок и вырванных гильз еще и отсутствует если не половина, то минимум треть винтов...

Про установку шлейфа и чистку и замену пасты, устранение приведенного выше рассказывать не буду, это скучно и было на пикабу много раз, да и пост уже довольно длинный вышел, а потому пора закругляться.

Итак вывод: ноутбук, ни разу не разбиравшийся, был отдан на банальную чистку от пыли и замену термопасты, для экономии отдали его в некую шарагу у метро, она же типичный Ара-сервис.
По итогам "чистки" имеем: убитый напрочь корпус, испорченную ( хоть и не смертельно) систему охлаждения, убитый шлейф... В итоге не пострадала ( хотя и не факт) только мат. плата, и зарядка, которую не отдавали вместе с ноутом...

Мораль сей басни такова: товарищи, не гонитесь за экономией в 500-1000р, когда дело касается обслуживания дорогой и сложной техники, обратитесь к хорошему мастеру или в крупный сервис, ибо цена такой экономии может быть слишком высокой...
P.S. если бы мне принес его не знакомый человек, который с пониманием относится к проблеме, я бы после наружного осмотра отказал в ремонте.
P.P.S в сервисе не работаю.

Всем добра и только хороших мастеров!
