Травилка для плат⁠⁠

В производстве своих махараек частенько приходится травить платы. Мною было испробовано уже несколько методов травления: в хлорном железе и в перекиси водорода с лимонной кислотой. Оба способа интересны, но хлорное железо как то больше по душе. Однако железо, которое продается в местных магазинах даже на вид какое-то грязное и скорость травления в нем удручает. Ну и экономия же! домучиваю раствор пока уже совсем позеленеет. Так и родилась идея подогрева раствора. Подогрев в водяной бане, градусов ну так до 40, и помешивание.

Однако. Что это за "примерно до 40" и что еще за помешивание вручную в наше время ардуин и атмег. Решено. Строим Травилдо.

Техзадание: Подогрев травильного раствора, термостатирование и перемешивание продувкой воздуха.

Прикидываем детали.

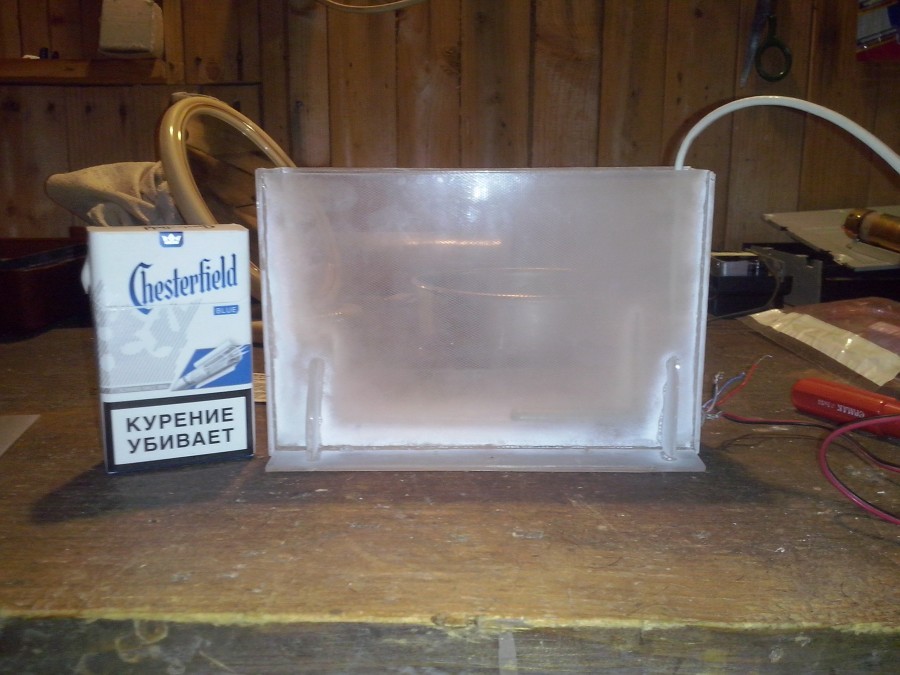

Емкость для травления была склеена из листов оргстекла из рассеивателей мониторов.

Емкость вмещает порядка 300 грамм раствора, ну и прикинув была задумана мощность нагревателя порядка 20-30 ватт.Чтоб не иметь дела с сетевым напряжением нагреватель планировался на низкоен напряжение. Источником питания был выбран зарядник от ноутбука с алиэкспресса, так что рабочее напряжение было предопределено. Поехали:

В емкость врезан нагреватель из пробирки и нихромовой спирали, замотанной в стеклоткань (чтоб нагреватель не касался стенок пробирки (локальные перегревы стекла - разрушение)) и трубочка с отверстиями для продувки.

Нагреватель дополнительно засыпан песком для улучшения теплопроводности.

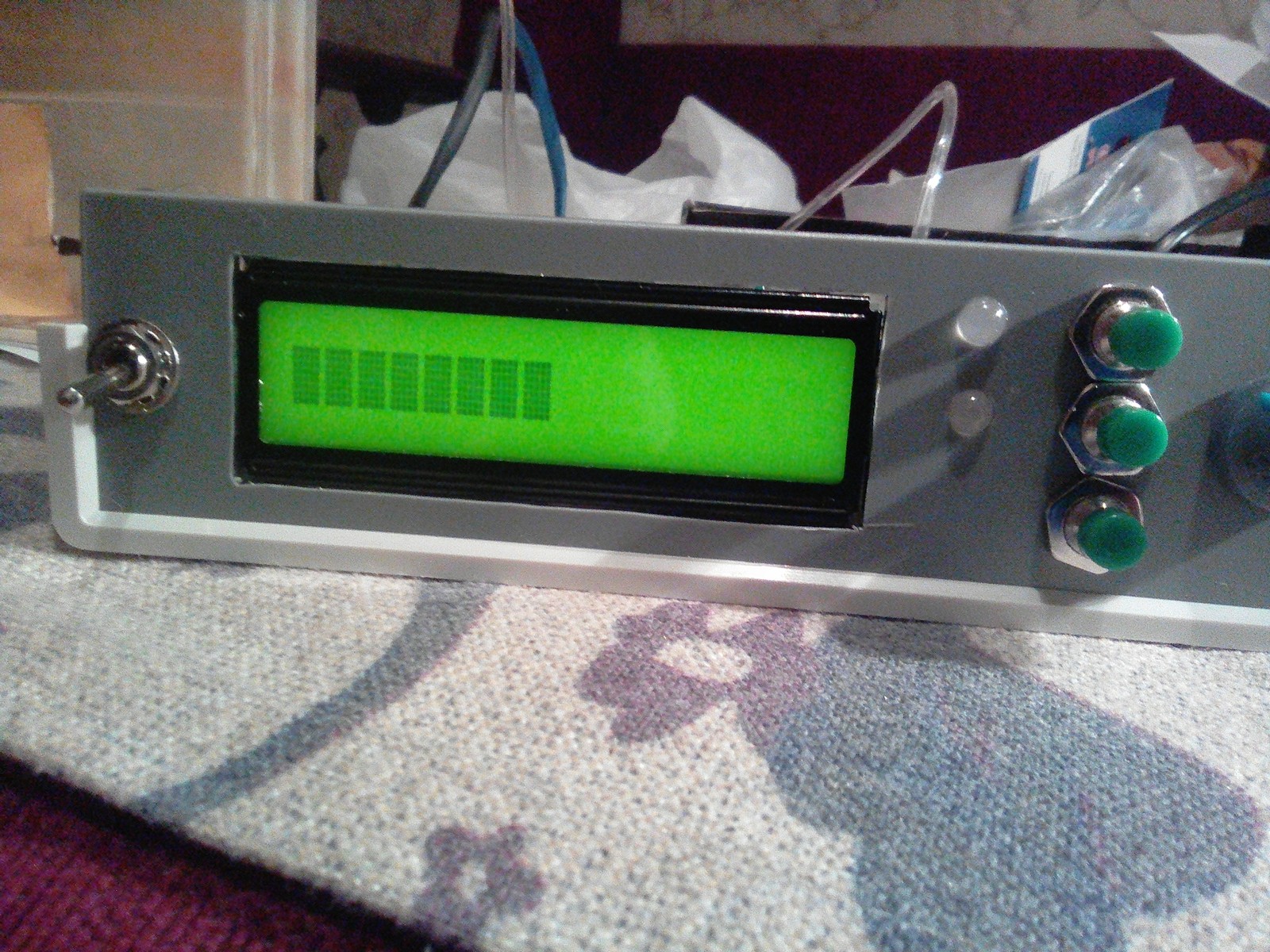

Датчиком выбран ds18b20. Прикидываем переднюю панель.

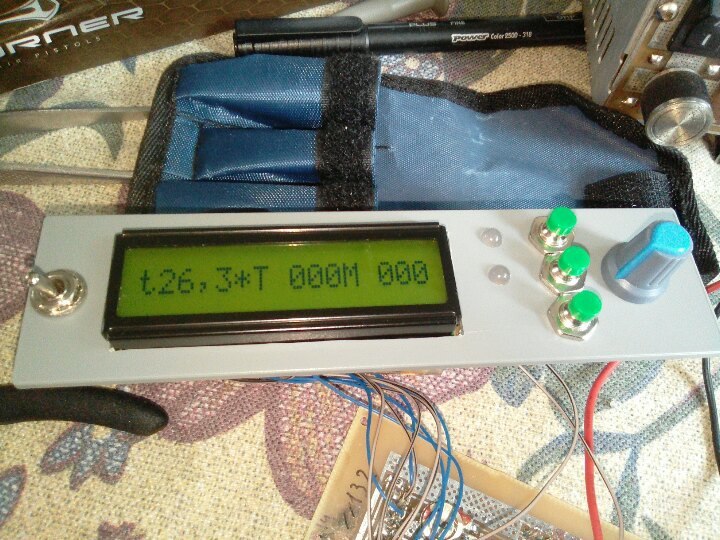

Примерно прикидываю логику работы и менюшки

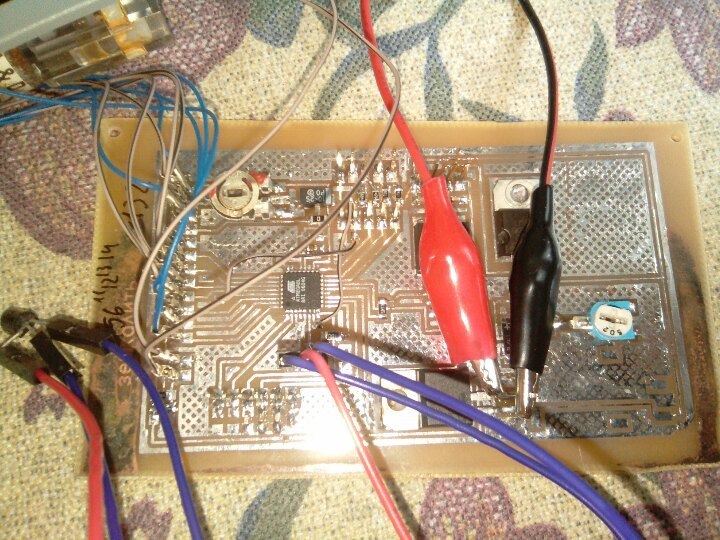

Травим плату, запаиваем.

Продувка воздухом раствора была мною многократно испытана и показывала отличные результаты. Это отличный вариант перемешивания агрессивной среды. В качестве компрессора был взят мембранный компрессор от тонометра. Для регулировки его оборотов была составлена схема на LM317 для регулировки напряжения на компрессоре и также управление компрессором посредством Шим-а.

В итоговом варианте напряжение выставлено 2 в, и точная регулировка производится уже посредством Шим-а. Обороты двигателя минимальны, не шумно, не брызгается и вообще все отлично, но об этом ниже.

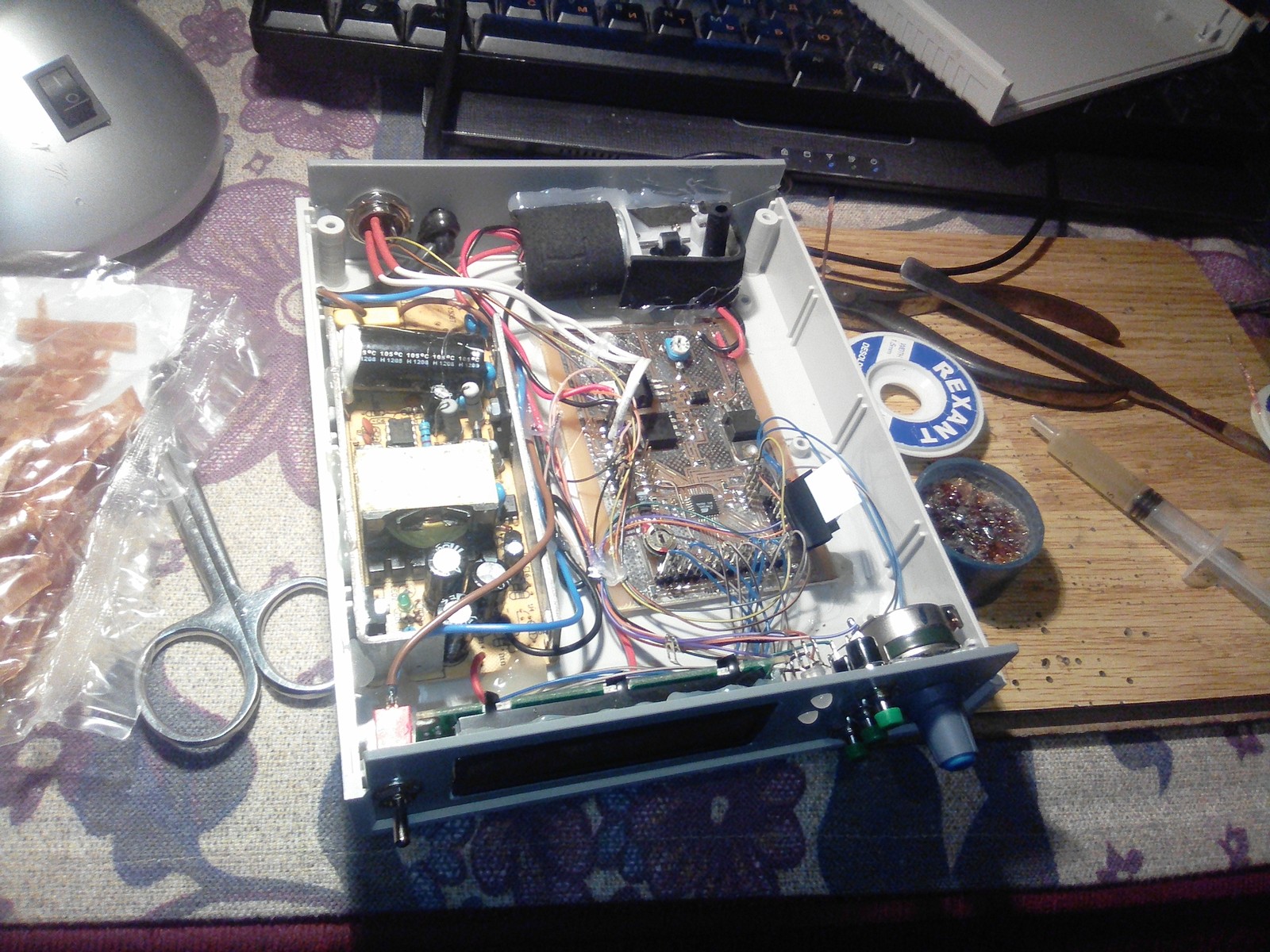

Упихиваем потроха в корпус

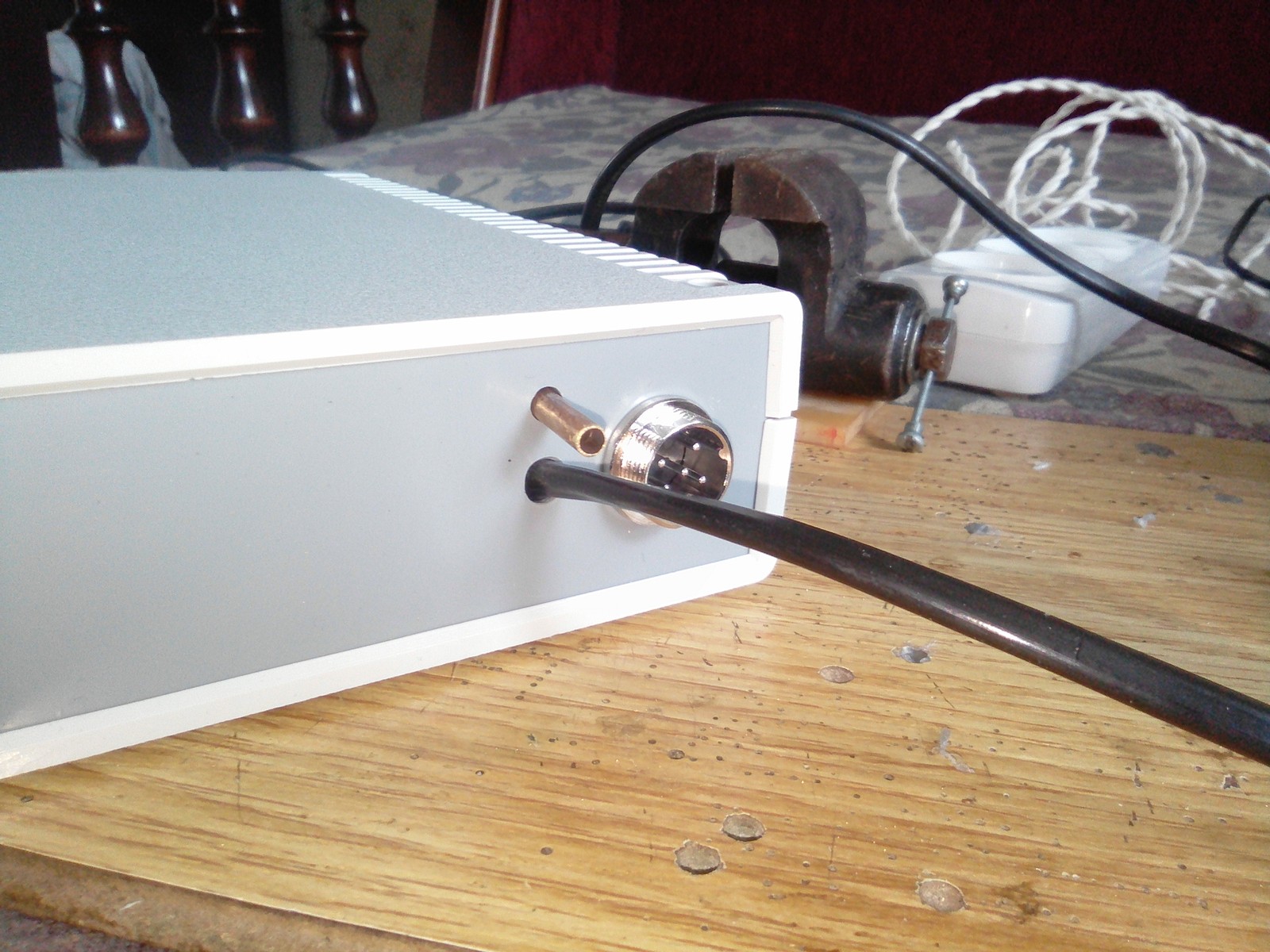

На задней панели разъем подключения, трубка выхода компрессора и провод питания.

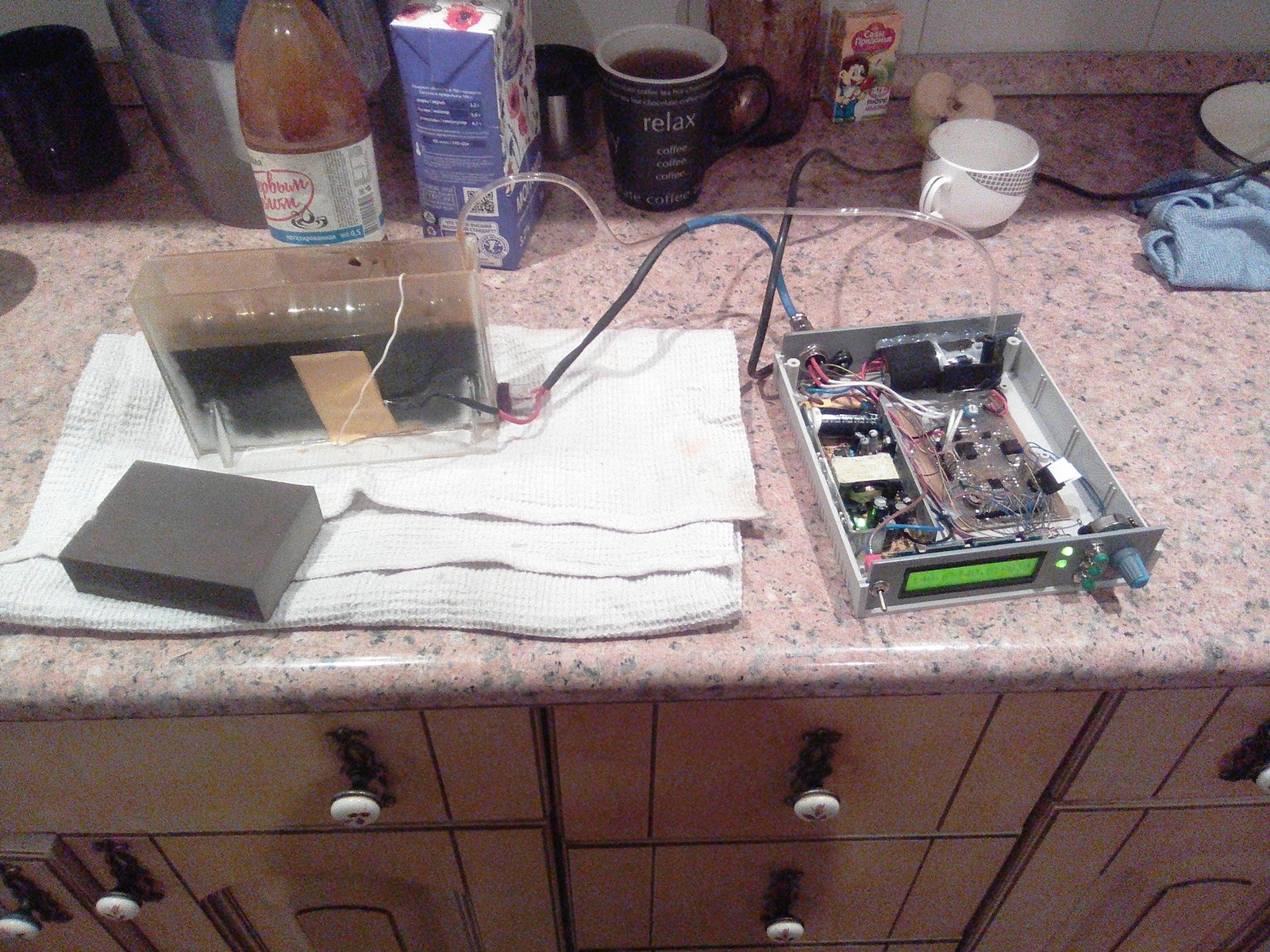

Ходовые испытания.

Итого. Имеется регулировка температуры, регулировка гистерезиса нагрева, регулировка оборотов компрессора (Интенсивность перемешивания). Для устойчивой работы компрессора на минимальных оборотах настроен программный "Разгон" На регулируемое время старта подается чуть больший шим, потом меньший.

Также регулируется время работы компрессора и время паузы чтоб сильно не молотить. Ну и мощность нагрева.

При настройках: Мощность нагрева 15 ватт, Скорость работы компрессора минимальная, включен 3 секунды, пауза 60 секунд, травит прям идеально. Отработанным раствором без всех ухищрений травилда мелкая платка протравилась за 40 минут с подогревом и компрессором за 7 минут.

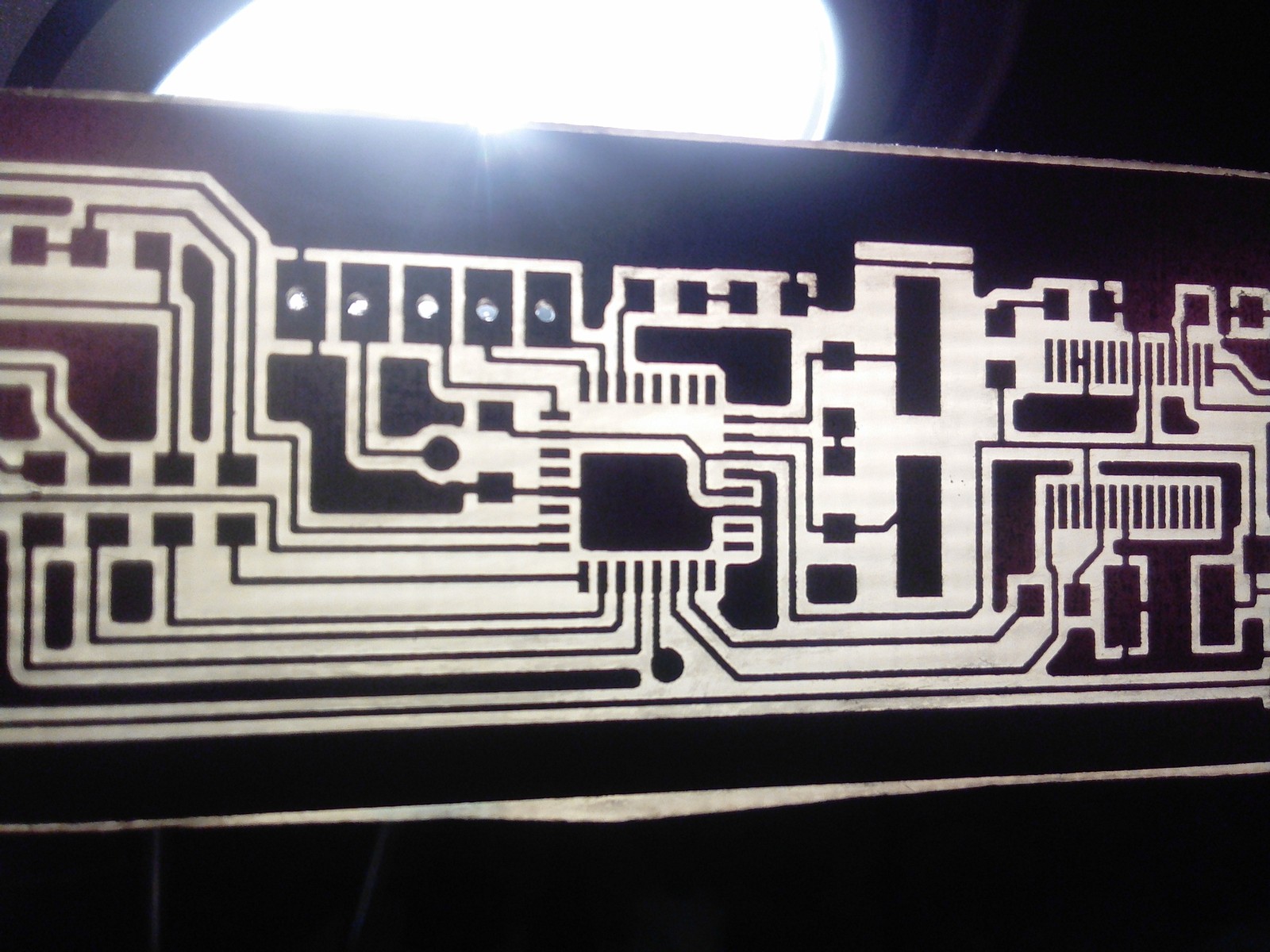

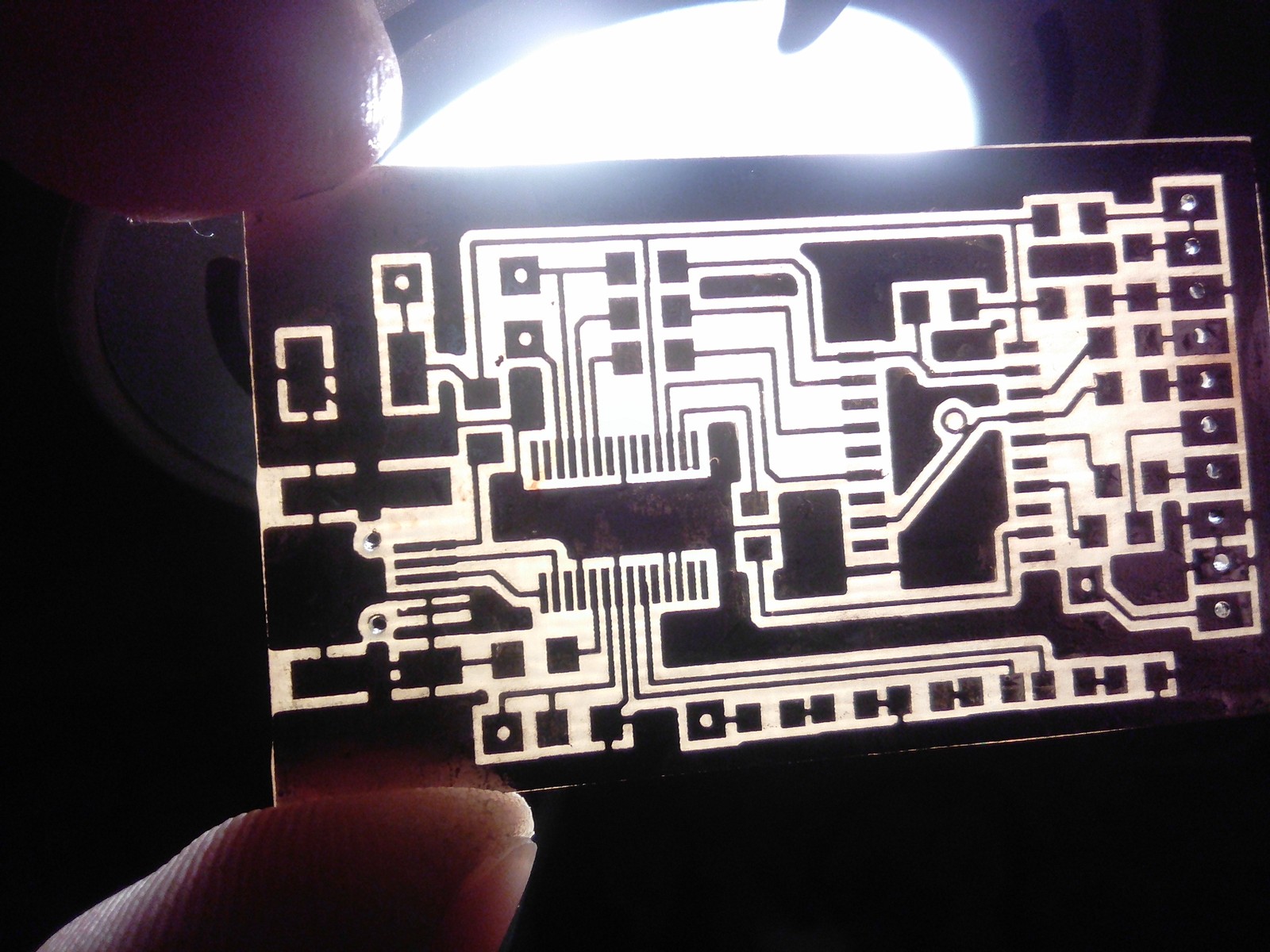

На картинке млата под микросхемку ft232rl, дорожки 0,3мм.

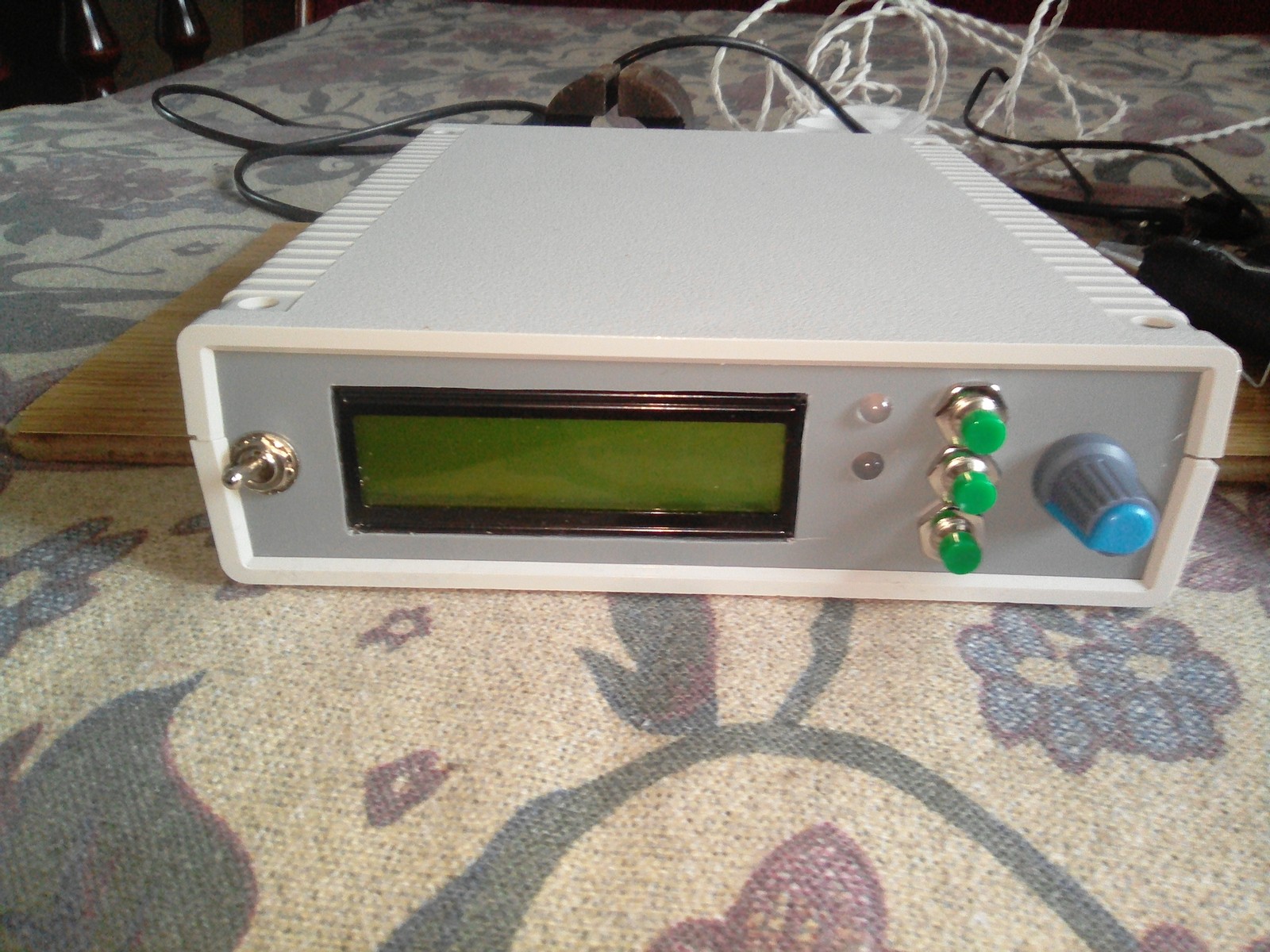

Итого получилось вполне себе юзабельное устройство, еще и в приличном корпусе (что для меня редкость). Уот так уот.
