Модернизация старой игрушечной RC машинки⁠⁠

Надумал и я создать пост о забавной самодельной безделушке.

Подарили мне (тогда еще ребенку) в далеком 98-ом году радиоуправляемую машинку. И вот уже спустя года и пары переездов попалась она мне на глаза при очередной генеральной уборке.

Естественно вид потрепанный, электроника не работает, фары выбиты, корпус крашен-перекрашен, но из-за теплых чувств все эти годы выбросить ее не поднималась рука.

Решено было вскрыть и посмотреть что с ней стало. Внутри вся плата была в окислах и коррозии.

Пал выбор между восстановлением платы или полной модернизацией. Так как заново изготавливать печатную плату или возится с этой желания почти не было, да и дополнительного оборудования потом навесить можно с трудом, решил заменить электронную начинку.

Для простоты сборки выбор пал на Arduino Mega 2560, драйвер двигателя L9110S и сервопривод SG90, задний привод оставил родной (там используются 12 вольтовые моторы, с дифференциалом). На место старой рулевой машинки, был установлен сервопривод.

Для управления (в рамках эксперимента) был взят пульт от ИК-вертолета. Поскольку протокол общения вертолета и пульта был неизвестен, а всякая маркировка на чипах затерта, для установления истины пришлось прибегнуть непосредственно к анализу сигналов диодов. Для этого к ножкам излучателей был подключен логический анализатор и меняя параметры управления (дергая ручки туда-сюда) были записаны выходные сигналы.

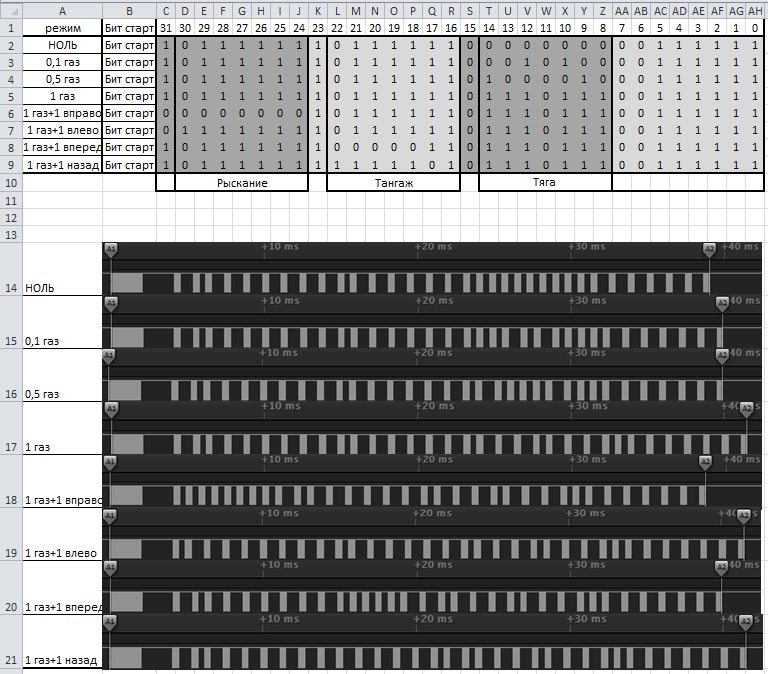

Потом эти сигналы выведены в таблицу и систематизированы. Оказалось, что протокол принципиально похож на протоколы пультов NEC, разве что интервалы все были другие.

Распознав какие биты меняются при изменении того или иного параметра, была скачена библиотека для ИК-управления и после некоторой настройки загружена в ардуину.

Машинка была подключена к блоку питания и для отладки к компьютеру. Тесты показали, что все работает и можно ее собирать.

В итоге из-за подсевших 8-ми батареек типа АА, машинка не обладала большой резвостью, но это не беда.

В дальнейшем планирую реставрировать каркас и добавить разных интересных плюшек ( управление с ПК, автопилот по комнате и что-нибудь еще). А пока всем спасибо за внимание, как принято в таких постах, вот вам кот)))))
