Добрый день Пикабушки. Вот и продолжение поста по теме NICA как я обещал про импульсные пластины.

Система инжекции пучка в Бустер включает в себя электрические импульсные пластины и электростатический септум. С помощью такой системы могут быть реализованы различные методы инжекции пучка, такие как методы однооборотной, многооборотной и многократной инжекции.

Электрическими импульсными пластинами создается электрическое поле величиной до 7 кВ/см. Пластины служат для посадки пучка на замкнутую орбиту при использовании схемы однооборотной инжекции пучка и создания локального бампа замкнутой орбиты при использовании схем многооборотной и многократной инжекции. Для некоторых схем многооборотной и многократной инжекции осуществляется асинхронная разрядка пластин, приводящая к смещению замкнутой орбиты в процессе ввода пучка в Бустер.

Импульсные пластины системы инжекции пучка в Бустер представляют собой три пары проводящих пластин устанавливаемых вертикально внутри вакуумных боксов параллельно оси движения пучка. Источники питания пластин импульсные, осуществляют независимую однополярную зарядку и разрядку пластин, составляющих пару.

Криостатный модуль импульсных пластин включает в себя вакуумный кожух, вакуумный бокс импульсных пластин, тепловой экран, систему крепления вакуумного бокса, систему подачи импульсного напряжения на пластины, трубочные и кабельные коммуникации.

Вакуумный бокс импульсных пластин цилиндрический, с торцов имеет патрубки с фланцами для соединения с вакуумными камерами смежных модулей с дипольным магнитом и дуплетом квадрупольных линз. Наверху бокса размещается патрубок для подключения геттерного насоса вакуумной откачки. Через отверстия в боковых стенках вакуумного бокса с помощью проходных изоляторов к пластинам подводится импульсное напряжение. Крепление пластин к стенкам вакуумного бокса осуществляется посредством проходных изоляторов питания пластин и дополнительных опорных изоляторов. Стенки вакуумного бокса предполагаются разборными для возможности установки внутрь пластин. Поверхности пластин и внутренняя поверхность стенок вакуумного бокса должны удовлетворять требованиям по вакууму и электропрочности.

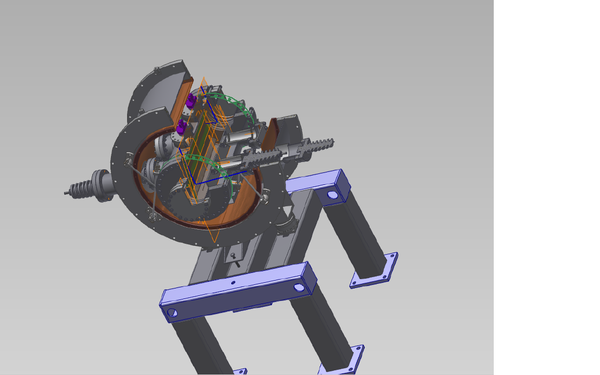

Выглядит в живую это вот так

К сожалению у нас сейчас идет ускорение и сфотографировать не получилось, то что в живую. Вакуум в них, так же как и в бустере 10-11.Не знаю видно будет или нет, но в технических требования на сборочном чертеже видно.

Здесь же на них условно показаны геттерные насосы которые откачивают воздух, со скоростью 100 л.\мин.Рабочее напряжение в них 60 кВ.  Ну или вот основные характеристики приведены в таблицах.

Вот так они выглядят в кожухе, но он еще пока не изготовлен.

Снизу под ними будут проходить трубки, с азотом и гелием, для охлаждения.

Извините за такой маленький пост, просто не знаю, что тут еще написать, если будут вопросы,так же как и в прошлом посте, буду стараться отвечать по мере возможности.

Ну вот это как раз именно то что я с 0 и до готового изделия проектировал.

P.S. Надеюсь я понятно написал для чего они нужны ну и как выглядят.

Привет, Пикабушники! Я увидела, что @SirSeko опубликовал пост про коллайдер NICA http://pikabu.ru/story/nicampd_nachalo_4827996 и решила немного его дополнить (надеюсь, он на меня не обидится за это :) ).

Итак, если вы хотите узнать, что такое ускорители, как они устроены и зачем они нужны, вам интересно, как зародилась наша Вселенная, из чего состоят протоны и нейтроны, что такое кварк-глюонная плазма, интригует термин «фазовый переход», то представляю вашему вниманию фильм-урок «NICA — Вселенная в лаборатории», подготовленный ко Дню российской науки: http://nica.jinr.ru/ru/open-lesson.php

Григорий Владимирович Трубников, вице-директор Объединенного института ядерных исследований, ныне заместитель Министра науки и образования РФ, академик РАН, расскажет вам о строящемся коллайдере NICA, зачем он нужен и какие тайны Вселенной, возможно, будут открыты с его помощью.

Изначально фильм был предназначен для школьников старших классов, однако, я думаю, он будет интересен для всех, кто интересуется наукой.

PS сайт http://nica.jinr.ru/ является официальной страницей проекта. Например, там можно посмотреть схему комплекса: http://nica.jinr.ru/ru/complex.php и почитать про ключевые элементы.

Узнать больше про ОИЯИ:

-официальный сайт http://www.jinr.ru/

-канал на youtube: https://www.youtube.com/user/jinrtv/

Я участвовала в создании фильма, тег мое.

Добрый день.Ни когда бы не подумал что моя работа будет кому нибудь из простых людей интересна.Ну коли обещал пост, пожалуйста.Представляю вашему вниманию первую часть.И так как я говорил я работаю конструктором в ОИЯИ и проектирую отдельные части коллайдера.На данном этапе развития я проектировал, можно сказать почти закончил  проектирование бустера.К сожалению не знал что картинки можно вставлять не более 10 мб , хотел приложить картинку но она весит 19) ошибку выдает.Тогда начну все по порядку.Мы  наше кб проектирует NiCу.Вот как все будет выглядеть.На данный момент сам коллайдер проектируется поэтому он без элементов.

На этой картинке показан Бустер, Нуклотрон и вывод в колайдер, само здание где коллайдер будет стоять.В конце приложу видео как все устроено.Вернее как должно получится) А так в двух словах Мы будем запускать пучек в Бустер он будет разгоняться в нем, далее уйдет в Нуклотрон а далее в NICу где частицы будут сталкиваться. Вот так выглядят магниты и линзы.

слева на право: магнит нуклотрона, магнит бустера, линза бустера, магнит коллайдера, линза коллайдера.Моделька человека для сравнения, ее рост 1.8 метра.

Ну а теперь немного подробнне по моему детищу на данный момент это Бустер).Конечно не я один проектировал его, но очень много в нем делал именно я.И так  приступим.Вакуум у нас в Бустере 10 -11 степени, этого еще ни кто в мире не добивался в ускорителях, довольно серьезный.Например в Церне на сколько мне известно 10-9.

Пучек когда разгоняется естественно он не может находиться  все время по центру поэтому его приходится корректировать. Для этого были разработаны инжекционные пластины. К сожалению пдф файлы сюда вставлять нельзя, по этому сделал с них снимки и представляю.

Инжекционные пластины  запитаны через изоляторы, тут кое как  видно изоляторы.Ток на них подается 60 kv что довольно не мало.

Качество конечно не очень, но в принципе видно., так же представляю вашему вниманию сам бустер в кольце синхрофазотрона.

по каждому элементу конечно можно писать много, но это если будет интересно буду делать новые посты для каждого элемента.

Этот пост написан пока для общего понимания как все устроено и как выглядит.Ну и вот Вам видео, где чуть более подробно будет рассказано про все как устроено.

P.S. В комментариях прошу написать что более интересно, про какие элементы, что бы написать следующий пост и рассказать более подробно про то что вам будет интересно. И да ни какого ядерного оружия мы не производим))))
