Как подключить модуль, подробно написано здесь.

Конкретно про обновлении прошивки - здесь.

Я использовал прошивку с АТ-командами версии 0.25. Между версиями существуют небольшие различия, так что решайте сами, что вам проще: изменить код скетча или прошить модуль.

Распиновка такая:

ESP-01  >  Arduino

Tx > 10

Rx >  11

CH_PD > через 10 кОм на +3.3В

Vcc > +3.3

Gnd >  Gnd

Для проверки заливаем в ардуину скетч из примеров SoftwareSerial.ino, проверив чтобы строка

SoftwareSerial mySerial(10, 11); // RX, TX

соответствовала наши ногам ардуины. Напомню, что выводы данных подключаются крест-накрест, Rx->Tx и Tx->Rx

Теперь нам понадобится программа ESP8266 Config. Подключаемся к порту с модулем на скорости 115200. Если вместо картинки

Firmware builder: esp8266.ru

ready

Вводим в том же окне команду тестовую АТ. Нам должен придти ответ ОК. Если ответ приходит, читаем дальше, нет - отписываемся в комментах, помогу чем смогу.

Далее, нам нужно установить нужные нам скорость порта по-умолчанию и параметры сети.

1. Параметры порта, команда вида AT+UART_DEF=<baudrate>,<databits>,<stopbits>,<parity>,<flow control>. Параметры можно посмотреть в диспетчере устройств->свойства порта

т.е. наша команда будет такой AT+UART_DEF=9600,8,1,0,0

вводим, получаем ОК, перегружаем модуль и переподключаемся со скоростью 9600.

2. В окне ESP8266 Config нажимаем List AP, получаем список всех доступных сетей. Выбираем нужную, вводим пароль, жмем Join AP. В консоли должно появиться

AT+CWJAP="SSID","PASSWD"

WIFI CONNECTED

WIFI GOT IP

OK

Для получения адреса у меня в роутере включен DHCP с раздачей IP по МАС.

Формат всех команд можно посмотреть в файле "ESP8266 AT Instruction Set_v0.25"

DHT11: Довольно хреновый датчик, иногда выдающий данные с сильным разбросом (лучше возьмите DHT22, он еще и от 3.3+В питается (об этом ниже) - я брал просто самый дешевый с измерением влажности).

Питание: 3.5 - 5.5 В;

Ток до 0.3 мА;

Диапазон измерений:

- влажность 20-95% (+-5%). Если влажность больше (96-100%), модуль все равно покажет 95%:

- температура 0-50 гр. (+-2 гр.). По факту ниже +3-4 гр. не покажет даже при сильном морозе.

- время между считываниями показаний не меньше 10 сек (иначе будет выдавать практически рандом).

При длине провода больше 20 м или напряжении питания меньше 5 В нужен подтягивающий резистор в 4,7 кОм на сигнальную линию. Я решил поставить, на всякий случай.

GY69: датчик давления и температуры на основе чипа BMP-180.

Питание: 1.68 - 3.6 В;

Ток около 5 мкА (мало верится, но сам не мерял);

Диапазон измерений:

- давление: 300-1100 гПа (-500 - 9000 м над ур.моря);

- температура: -40 ... +85 гр. (при температуре меньше ноля падает точность);

- время замера 4,5 ... 25 мкс;

По даташиту нужно сигнальные линии (SDA/SCL) нужно подтянуть к питанию резисторами по 4,7 кОм, но я не заморачивался.

Питание я взял от старой ЮСБ-зарядки, 5В 250мА. Т.к. оказалось, что ESP-01 очень требователен к питанию (предыдущий отладочный вариант питался от аккума на 3.7 В и сгорел через неделю), то отталкиваться будем именно от него - понижать напряжение до 3.3 В. Однако это меньше, чем нужно DHT11, поэтому его придется запитать от 5В.

Для включения ESP-01 необходимо подать через резистор 10 кОм питание на ногу CH_PD. Однако из-за того, что у микрухи самого WiFi распаяны не все ноги (они "висят в воздухе"), она сильно греется даже в отсутствие передачи данных. Ну а т.к. передавать статистику мы будем раз в 10 минут, нам совершенно не нужно держать модуль постоянно включенным (и расходовать заряд аккума, если питание от него).

Поэтому CH_PD мы подключим к 13й ноге контроллера и для включения связи будем подавать на неё высокий уровень.

Схема подключения стабилизатора напряжения AMS1117-3.3 (ток до 1А) особой оригинальностью не отличается и взята из даташита.

Итого, имеем схему (да,я знаю про fritzing, но мне лень в ней разбираться):

Для проверки схему нужно залить скетч test_sensors.ino (ссылка на архив в конце поста). В порт должны полететь данные о температуре/давлении/влажности.

Выгрузка статистики.

Регистрируемся на сайте thingspeak.com.

Создаем новый канал

Тут выставляем по полю на каждый измеряемый параметр.

Кроме этого, можно настроить видимость канала (все/только вы), высоту нашей станции над уровнем моря, координаты и т.д. Создаем.

Далее идем в Channel Settings и переписываем Channel ID, идем в API keys и переписываем Write API Key. По двум этим параметрам мы будем писать данные.

Проверить работоспособность канала можно, перейдя в броузере по адресу 184.106.153.149/update?key=[ВАШ_Write_API_Key]&field1=0

Откроется страница с номером текущей порции данных (для первого раза 0, потом 1, и т.д.).

Открываем скетч WiFiMeteostationIoT.ino и исправляем строки:

14 String remote_key = "KEY";// passkey

на ваш Write API Key.

105 dps.init(MODE_STANDARD, N, true);

N замените на вашу текущую высоту (в МЕТРАХ, несмотря на то, что в даташите написано про сантиметры) - это нужно для точно определения давления. Узнать ее можно либо с помощью GPS, либо на  этой страничке.

Для отправки одной "порции" данных нужно отправить на модуль WiFi команды:

AT+CIPSTART=2,"TCP","184.106.153.149",80 //создать соединение №2, протокол ТСР, адрес, порт

AT+CIPSEND=2,N //через соединение №2 отправить пакет длинной в N байт

GET /update?key=[ВАШ_Write_API_Key]&field1=25 //сам пакет

AT+CIPCLOSE=2 //закрыть соединение

Обратите внимание на переносы строк \r\n в коде. Так надо.

Скетч в архиве.

Сам канал по мере заполнения примет такой вид:

Схема потребляет около 80 мА при передаче данных и 15-20 мА при простое.

Что можно улучшить:

- сделать фильтрацию замеренных значений (по тому же Калману (пост) ).

- отсылать на статистику не сразу после включения, а через 10 минут, предварительно отфильтровав;

- подтянуть GPIO ESP-01 на питание через 10 кОм;

- подтягивать DHT-11 по-хорошему надо было не на +5, а на +3.3 В;

- не заставлять ардуину впустую гонять delay(), а сделать полноценный сон с "разбудкой" по таймеру;

- оба датчика потребляют намного меньше допустимой нагрузки на ногу ардуины (40 мА), можно запитать их через контроллер и включать только по надобности;

GoogleDrive c архивом

P.S. первый, и, скорее всего, крайний пост - не подписывайтесь ;)

Для начала нужно прошить модуль прошивкой esp-link, сделаем это простым USB-TTL конвертера.

Прошивку качаем отсюда: https://github.com/jeelabs/esp-link/releases/download/v2.2.3...

Прошивка представляет из себя несколько файлов, из них понадобятся 3: boot_v1.5.bin, user1.bin и blank.bin.

Прошиваем с помощью https://github.com/nodemcu/nodemcu-flasher

бинарники заливаем по следующим адресам:

boot_v1.5.bin - 0x00000

user1.bin - 0x1000

blank.bin - 0x3FE000

Устанавливаем на ПК драйвер виртуального COM - порта, например этот: http://tibbo.ru/products/item/9/42/

И далее следуя инструкциям в видео настраиваем:

И  наконец подключение ESP-01 к arduino:

Esp-01 - arduino

TX - RX

RX - TX

GPIO0 - rst

Gnd - gnd

Я решил мониторить погодные показатели у себя дома. У меня уже есть богатый опыт сборки устройств на arduino и esp8266 и на esp мне понравилось больше (из-за наличия wi-fi).

Для полноценной картины погодных условий нам необходимо знать температуру внутри и снаружи, давление воздуха, влажность и качество воздуха (количество CO и CO2). Показания буду считывать домашним сервером на Linux при помощи самописного скрипта и выводить через MRTG в виде графика.

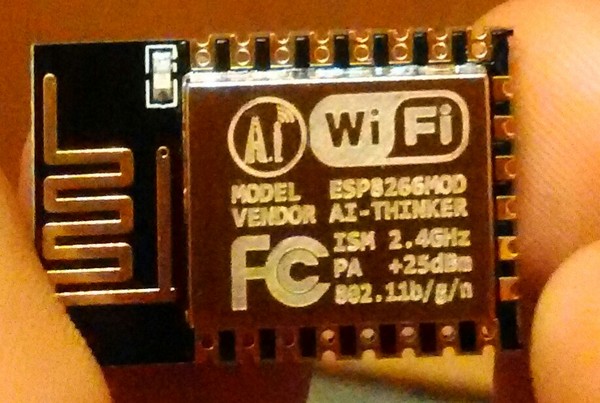

Собственно детали были заказаны на Aliexpress: MP180 (температура и давление), MQ135 (качество воздуха), DTH11 (температура и влажность), DTH22 (уличная температура и влажность), 662k (стабилизаторы на 3.3 вольта). Доставка была быстрой, и уже через две недели все было готово к сборке.

К сожалению, на момент написания статьи DTH22 еще не пришел, но я оставил для него выведенный внешний разъем.

Я не буду выкладывать схему, так как нет принципиальной разницы к каким GPIO что цеплять (за исключением i2c шины, она необходима для датчика давления). Сборку начнем с впаивания esp8266 в плату с контактами, где кстати, сразу отпаяем перемычку и впаяем стабилизатор на 3.3 вольта. Как раз для этого были куплены десяток 662k стабилизаторов. Это нам очень упростит дальнейшее подключение, так как все датчики работают либо от 3.3 до 5 в, либо строго от 3.3. Получается питать всю схему можем любым напряжением и не париться, что что-то сгорит.

Для удобства, я вывел питание со стабилизатора на макетку, откуда потом развел на плюс всех устройств.

Далее расположил все на макетной плате, чтоб было поудобнее, все впаял, развел провода сзади (плюс на плюс, GND на минус, остальное на GPIO, сопротивления для светодиодов и аналогового входа, об этом чуь позже), вывел несколько светодиодов, чтобы понимать что происходит, поставил PC спикер для понта (пищит при включении и превышении показаний).

Кстати у ESP8266 есть один аналоговый вход, но он считывает напряжение до 1 вольта. У датчика загазованности MQ135, есть два выхода - цифровой и аналоговый. Цифровой срабатывает при превышении показаний, поэтому для мониторинга он бесполезен, а второй выгод аналоговый. Вот его то мы и подключим к ESP. Но для корректной работы нам нужно собрать простой делитель напряжения на двух сопротивлениях.

После подключения и написания скетча на Adruino оказалось, что в режиме i2c могут работать не все контакты (как я ранее упоминал). В итоге мне так и не удалось заставить работать по i2c никакие GPIO кроме дефолтных (GPIO4, GPIO5). Конечно не принципиально, но пришлось разок перепаять схему.

Экранчик я решил не подключать, так как показания всегда можно посмотреть с мобильника или компьютера. Кроме того показания мониторятся с сервера (у меня дома свой сервер) и выводятся в MRTG.

Для мониторинга температуры выбрал SimpleDHT.h, потому что с ним не глючит, а со стандартным постоянно вместо температуры "nan". Кроме того оказалось, что по одному датчику температуры и по другому (один в DHT11, другой MP180) температура отличается на 3 градуса, при этом на настольном градуснике температура равна средненму от них обоих. Я не стал заморачиваться и считаю, что верная температура, та которая средняя. Для датчика давления использовал SFE_BMP180.h. Загазованность можно просто считывать с аналогового выгода, но зависимость показаний не линейная, поэтому сложно анализировать. Для того, чтобы упростить скетч я использовал MQ135.h. Главное, после того как установите MQ135, необходимо дать ему 24 часа поработать, чтобы прогреться. Затем нужно считать нулевые значения при помощи команды:

float rzero = gasSensor.getRZero();

Как получили нулевые значения, их нужно вписать в файл MQ135.h в переменную RZERO.

Далее, давайте рассмотрим веб-страничку, которую генерит погодная станция.

Если посмотреть код страницы, в самом низу можно увидеть скрытый код. Между скрытыми элементами <!start data> и <!stop data> находятся данные для сервера.

Так проще обрабатывать.

На сервере (Linux) по крону запускается MRTG, которая стартует скрипт:

curl -s http://192.168.1.63 | sed -n '/<!start data><!/,/><!stop data>/p'|grep -v "data" > /tmp/ws.tmp
grep nvAvrIntTemp /tmp/ws.tmp -A1|tail -1
grep nvHmD1 /tmp/ws.tmp -A1|tail -1

Ну и по аналогии получаем остальные данные. То есть вместо nvAvrIntTemp может быть, например, nvMq1, тогда мы получим не среднюю температуру, а качество воздуха. Настройку MRTG я не буду расписывать, она совершенно стандартна, но если будет интересно, выложу, хотя там ничего замороченного нет.

Оригинал статьи со скетчем
