Это на много все облегчает, вот прям очень, это мой третий самолёт и те чертежи которые скачивал, в процессе сборке часто не сходились!

Так же было решено сделать разборным, на 5 частей, что наложило дополнительные сложности)

От покупных петель крепления механизации крыла отказался, придумал "свою" благо все на 3D модели видно, и самое хорошее, что можно делать развертки обшивки.

Распечатываю развёртку на принтере масштабом 1:1 если надо на нескольких листах, склеиваются! И вырезаю пенопласт, потом обклеиваю скотчем и обшивают, пока сделал таким образом элероны и закрылки!

На концах нервюр крыла отверстия так же отверстия на нервюрах элерон! Отверстия совмещаются и вставляются бамбуковые шпажки)) и потом все склеивается!

Захотелось фпв мотопланер, после поисков выбор пал на буржуйский беспилотник, нашел чертежи авиамодели тоже буржуйские. Но у них размах был около метра, я же хотел что около двух! И на основе этих чертежей прочертил в компасе модель с размахом 2 метра! И приступил к изготовлению! Делать собрался фанера 2,5 мм ( ящики из под фруктов), сосна, пенопласт (подложка под ламинат), двигатель б/к.

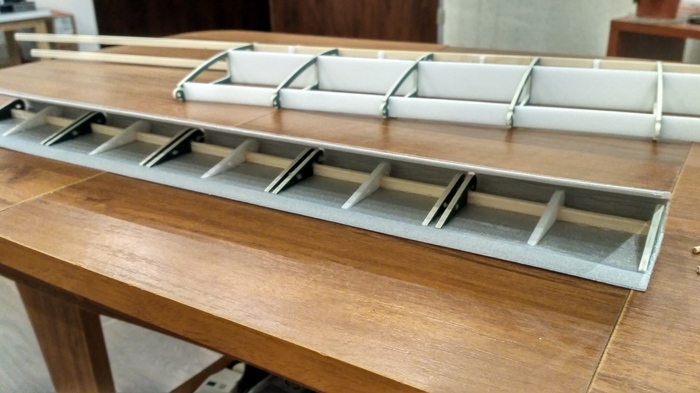

Это нервюры под элероны

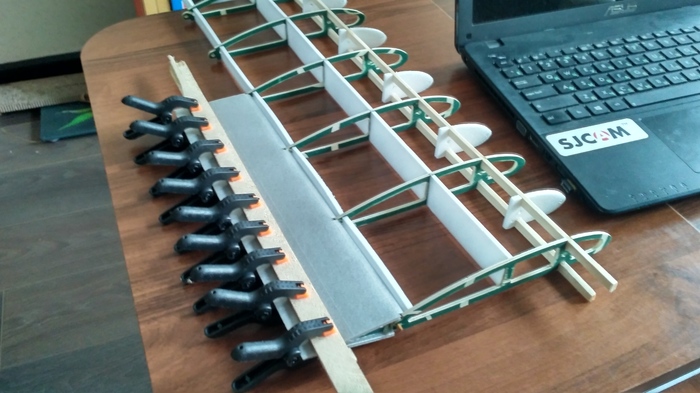

Нервюры крыла, сам профиль брал с чертежей что были, только увеличивал на коэффициент 1,7 облегчения все на глаз).

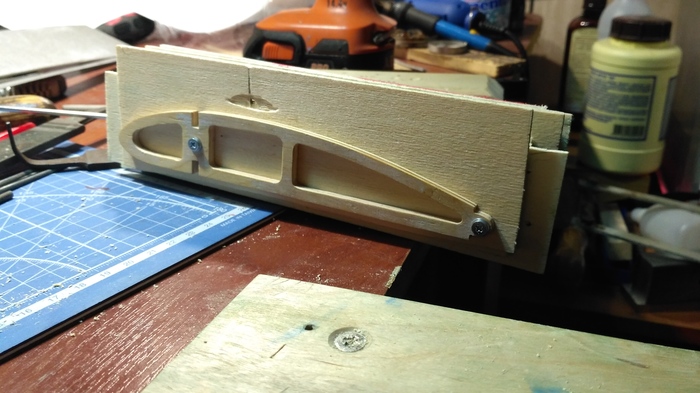

Здесь нервюры в так называемой пакете, два шаблона по бокам и обрабатываем!

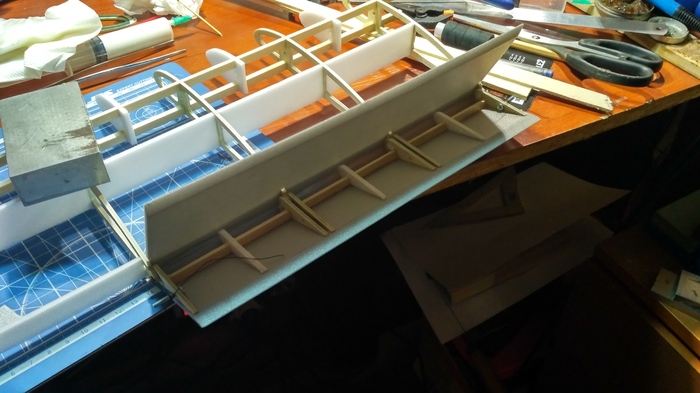

Вот после сборки уже видна консоль, и элерон! На этом пока все если кто прочитает напишу ещё! Хотя это наверное щас мало кому интересно
