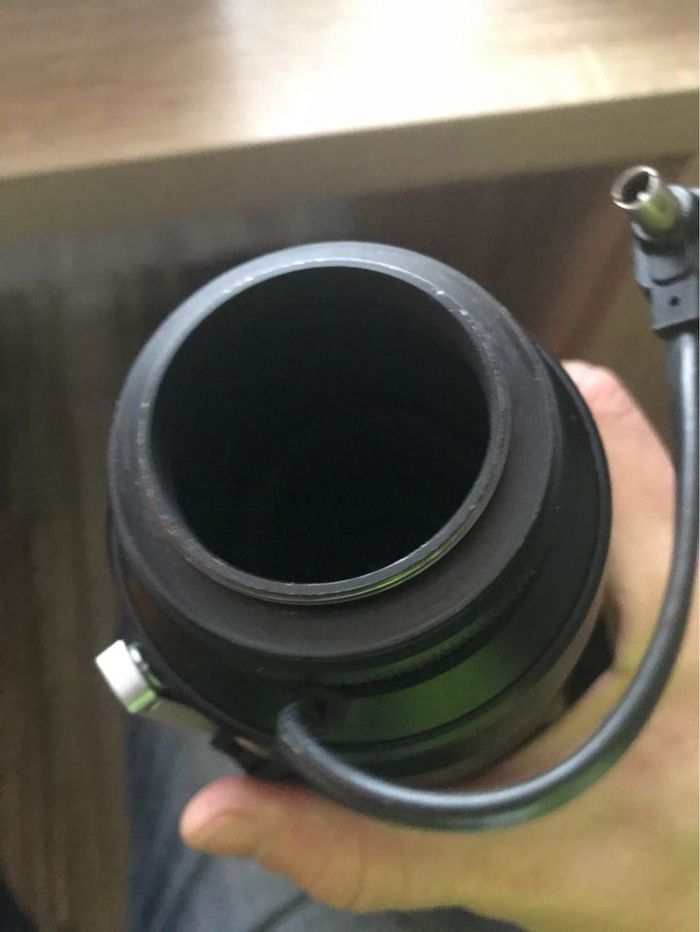

А вот так выглядит результат для Canon.

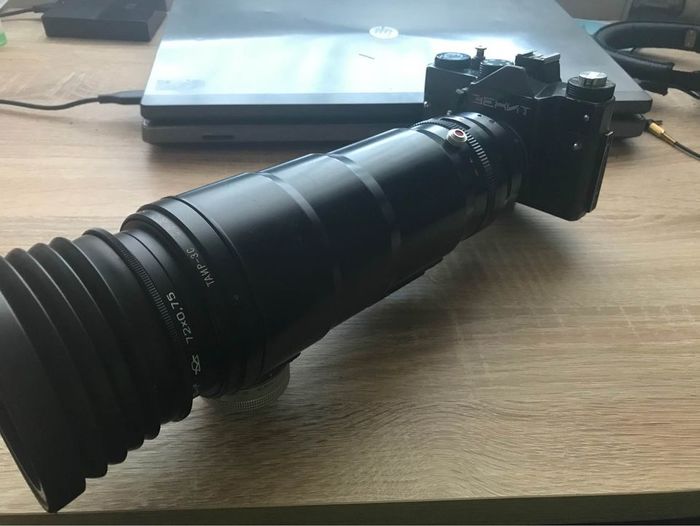

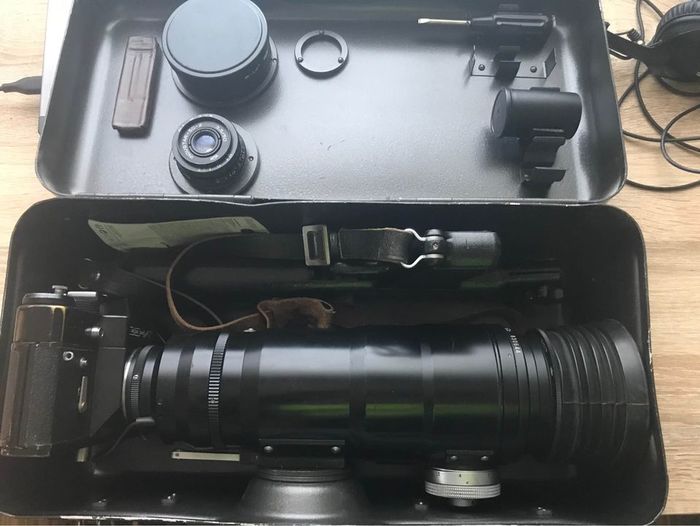

Теперь ближе к процессу! Итак, у нас есть объектив и приклад.

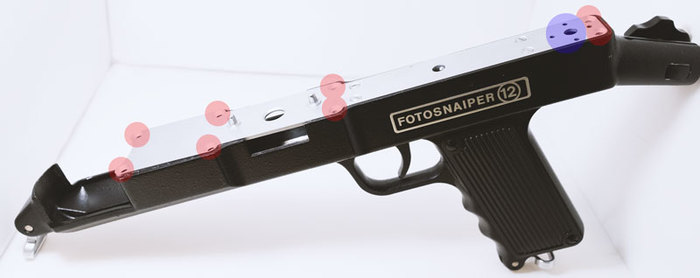

Первым делом с приклада нужно снять площадку толкателя, которая активирует спуск на присоединённом фотоаппарате. Без этого выступ будет мешать установить цифровую камеру на место. Позиция площадка отмечена синим, на кадре выше она уже демонтирована, ничего сложного - винты в указанных красным позициях и потом еще 4 винта с изнанки верхней пластины.

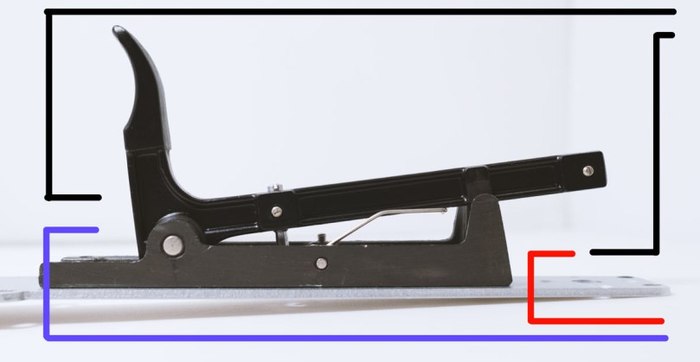

На обратной стороне находится простая качалка на спуск. При нажиме соответствующие штифты давят на механизмы в объективе и фотоаппарате, приводя их в движение. Сняв площадку толкателя, нужно снять и сам штырь на самом кончике, он больше не понадобится, заодно появится естественное отверстие для вывода проводов наружу. Ближний к курку следует оставить - он будет активировать механизм закрытия диафрагмы в объективе.
Примерная схема подключения контактов указана выше: ЧЁРНЫЙ — общий. СИНИЙ — полуспуск/фокусировка. КРАСНЫЙ — спуск/фото.

Данный вариант актуален для Fujifilm/Canon, возможно другие производители будет требовать иное подключение, я глубоко это не гуглил. В моём случае один контакт общий,

по контакту на фокус и спуск. Размыкать фокус перед спуском на обязательно, последний срабатывает с приоритетом.

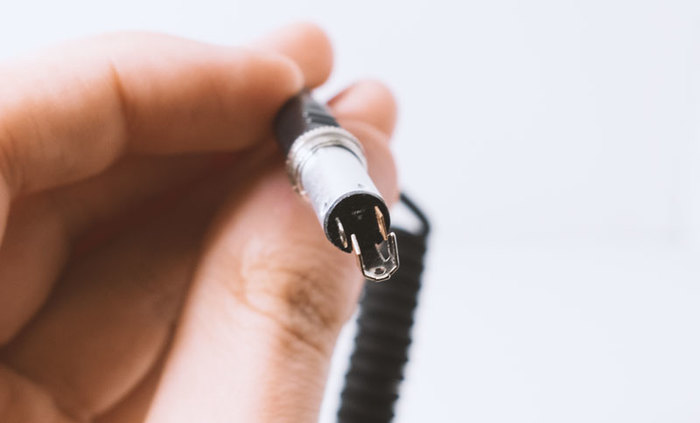

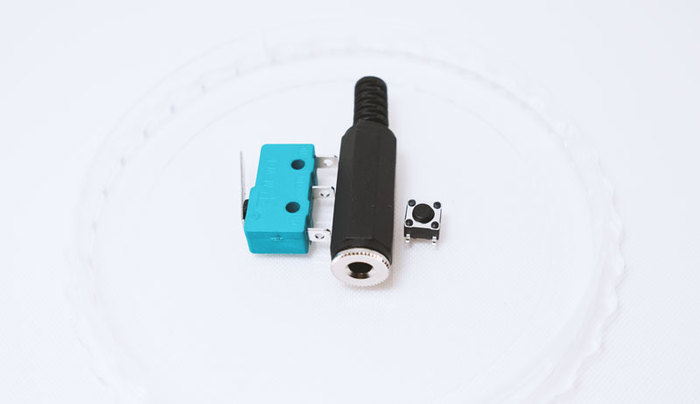

После этого в магазине электроники был приобретён разъём Audio jack 3.5mm, микропереключатель и тактовая кнопка. У меня уже был 3.5mm-2.5mm провод от пульта для камеры, делал под него - при необходимости выбирается аудиоразъём 2.5мм.

Провод и разъём подключаются к тушке, и скрепкой замыкаются контакты. Цель - выяснить, какая пара работает на фокусировку, а какая на спуск, чтобы потом замыкать соответствующие элементы внутри конструкции.

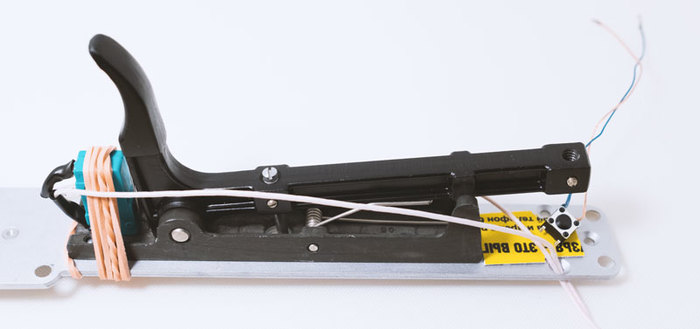

Собирается принципиальная схема. Микропереключатель ставится так, чтобы срабатывать при нажиме курка, а тактовая кнопка нажимается в конце хода рычага. Важно подобрать положение переключателя. Кнопка сажается на изолирующую пластинку. Всё это дело еще раз проверяется при подключённой камере, а потом сажается на эпоксидку.

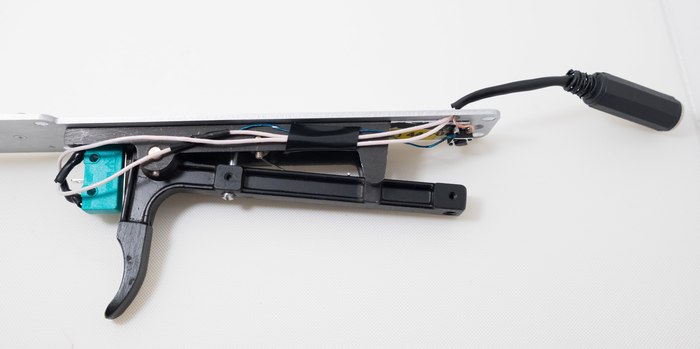

Вот так выглядит окончательный вариант. Провод вывел наружу и закрепил у основания плечевого упора. Всё, готово - можно снимать птичек!
Парочка примеров для заскучавших :3

Спасибо за внимание! Надеюсь пост кому-то пригодится, готов ответить на вопросы по теме и по съёмке с фоторужьём. За конструкцию сильно не пинать, как работает, так и работает. Возможно были бы более умные решения с электроникой, но собрал уж с чем пришло в голову.
