Трубогиб собран из швелера,запчастей от велосипеда и гидравлического домкрата

Швелер это основа, домкрат-основная функция ,прижимание роликом профиль

ролики-это каретки разных систем с велосипеда-над домкратом катриджная система, основной ролик- это тоже каретка-но с навареным на неё корпусом катриджа.

Плюсы:да этот трубогиб действительно гнет трубу-на этом плюсы заканчиваются

минусы: очень много отхода на краях профиля(вырезается до 20 см с каждой стороны),

домкрат иногда отказывается поднимать станину выше(не хватает ему сил))

Итог; я сделал этот трубогиб-попытался гнуть трубу,у меня получилось. Но буду делать другой- с другой системой. для домашних условий вполне сойдет

вот еще пробная работа этого трубогиба

Осень,Скука.Решил как то себе собрать трубогиб для профильных труб. На вопрос жены:Зачем он тебе нужен? Ответил : Сделаю тебе трон. Супруга посмеялась и забыла. Я же занял себя на первое время изготовлением трубогиба-всё было из подручных материалов,запчастей от велосипеда не мерено-вот из них большей частью и собирал,На все про всё ушла неделя.ю

Ну а после того как готов трубогиб-решил выполнить обещанное жене.

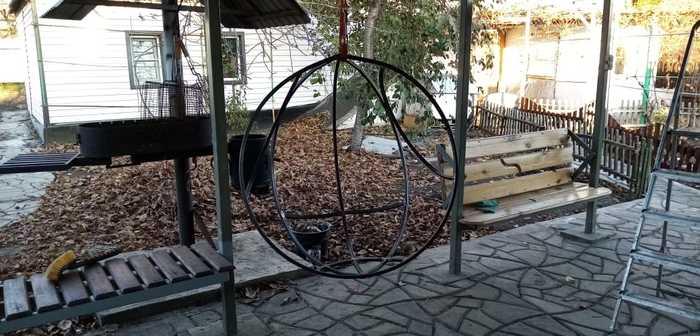

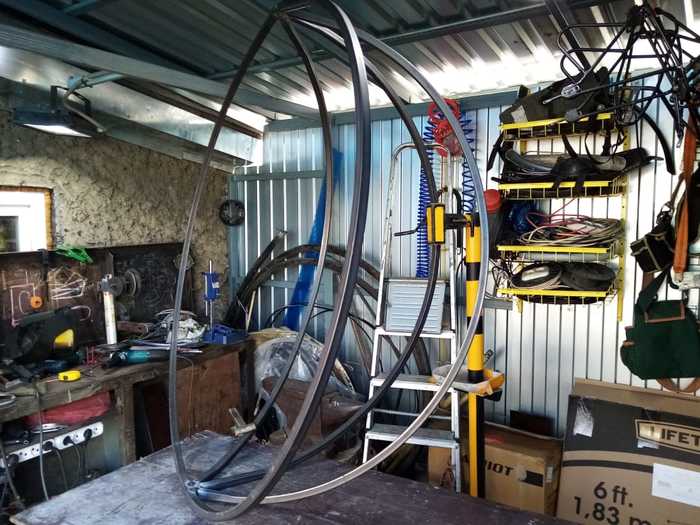

Это основа-ушло 16 метров профильной трубы 20х20 на сумму 850 рублей

А дальше самое интересное-плетение

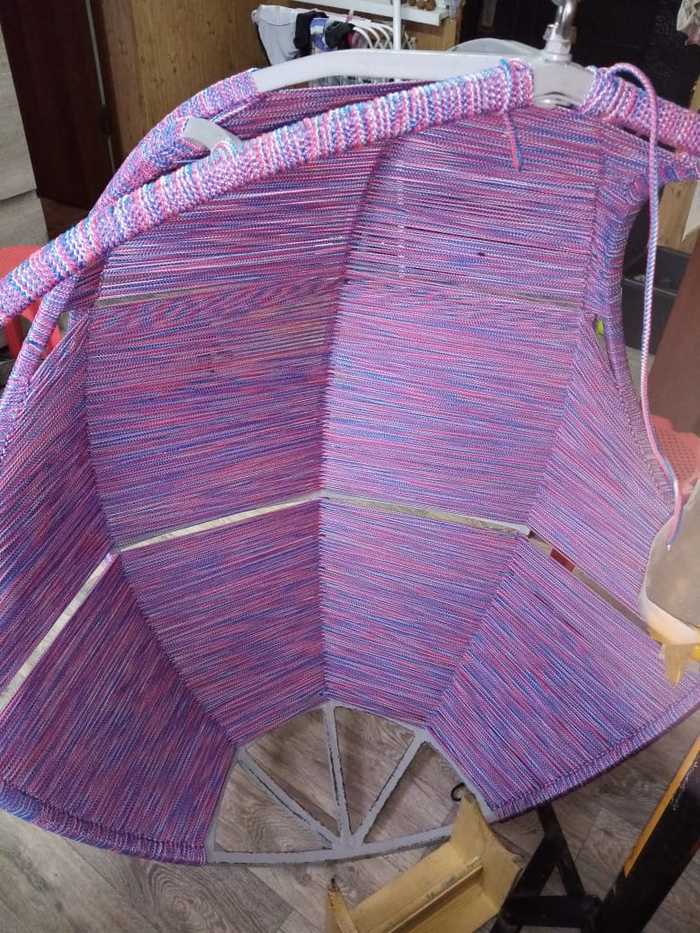

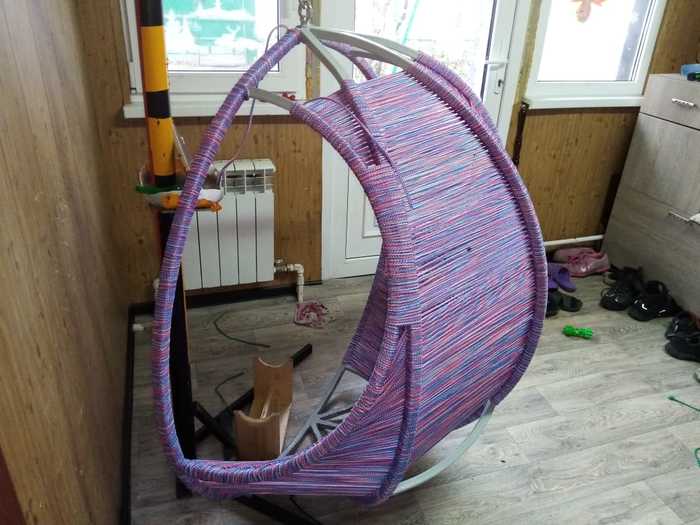

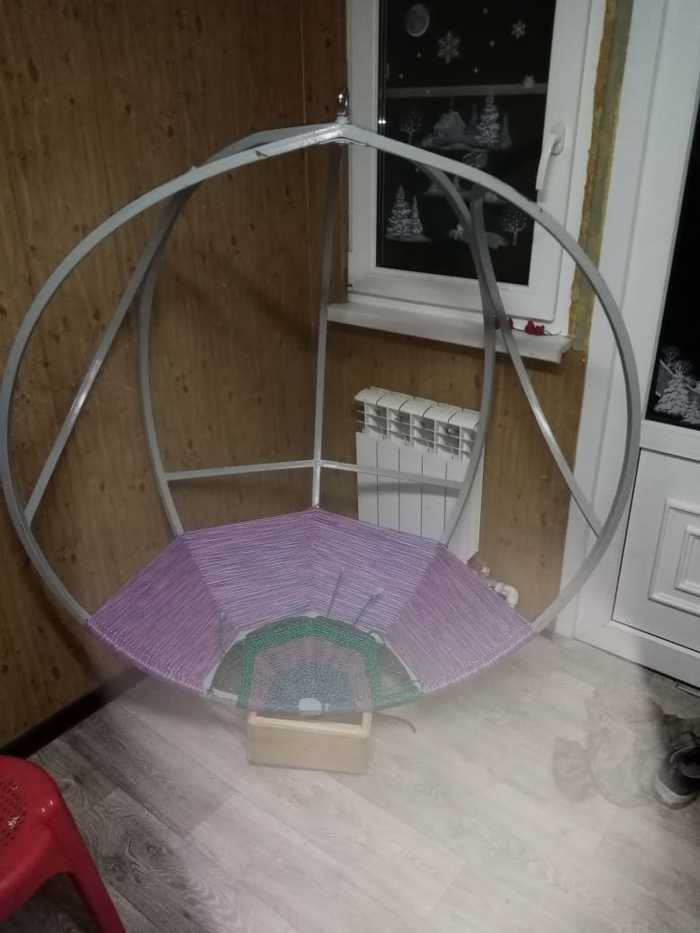

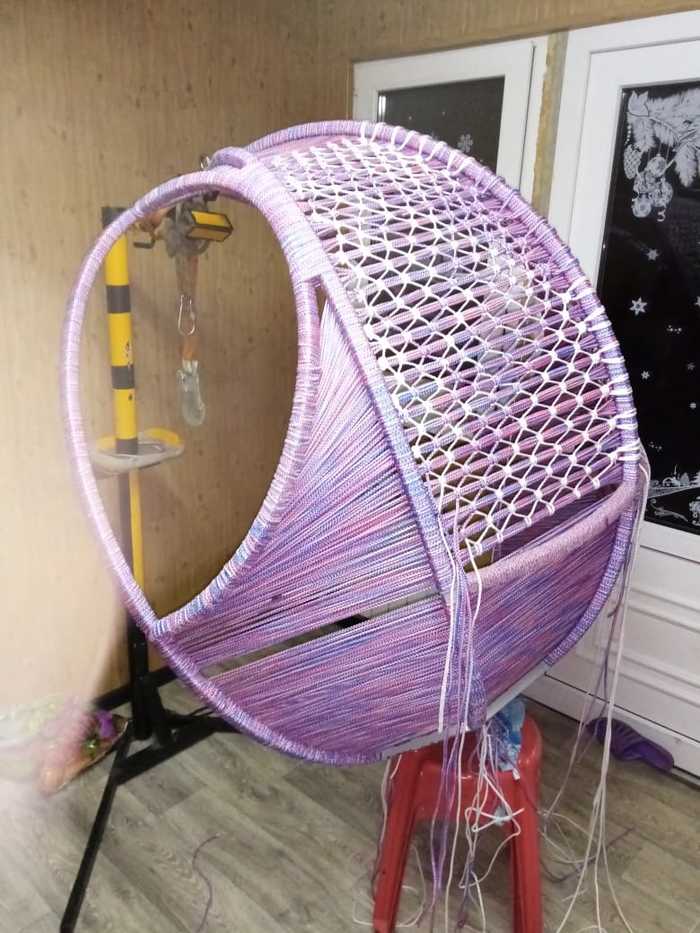

на горизонтальную протяжку ушло 800 метров веревки триколор (1600р)диаметром 5 мм(бельевая веревка)

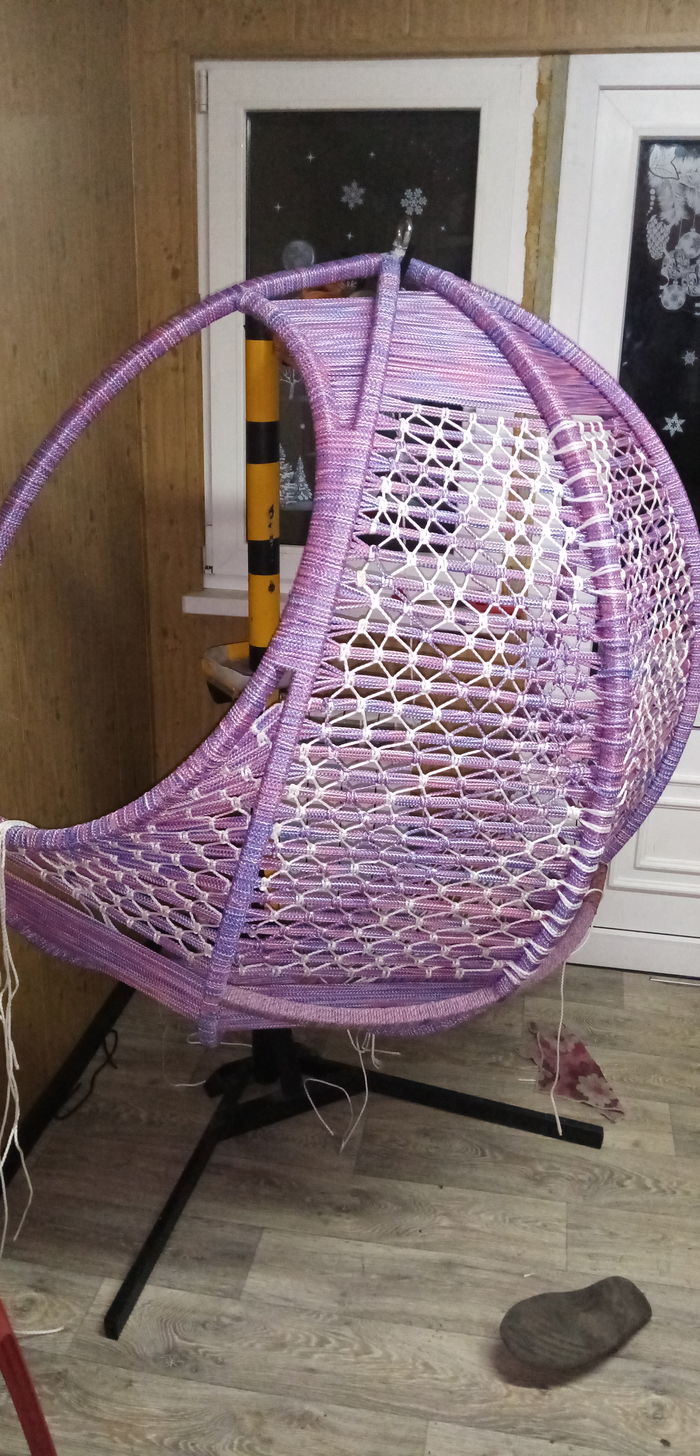

Ну а потом в ход пошли навыки макраме. В детстве пока все ребята гоняли футбол-я с мамой занимался макраме

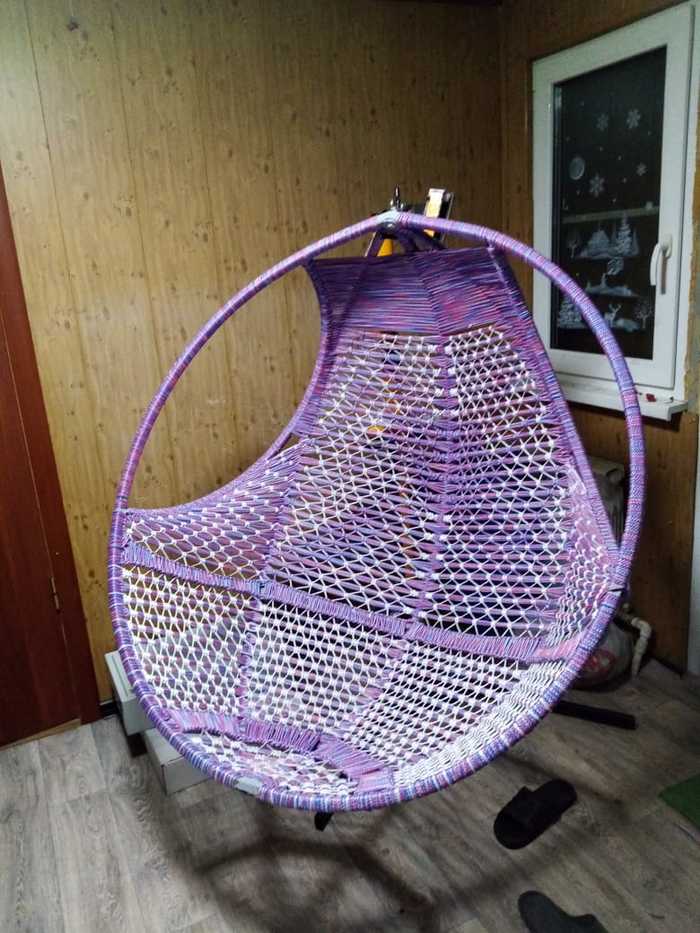

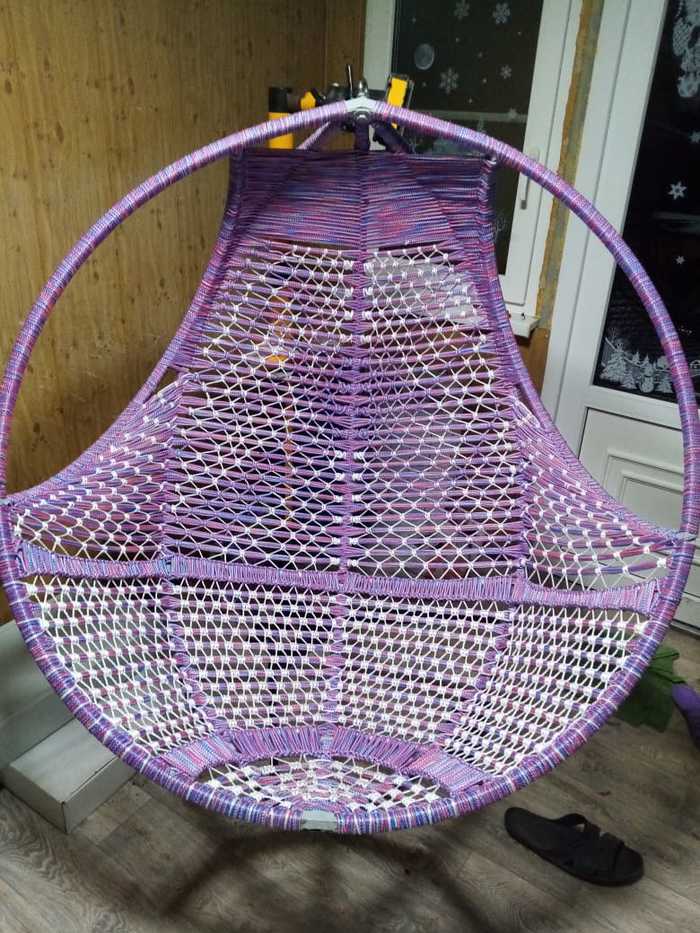

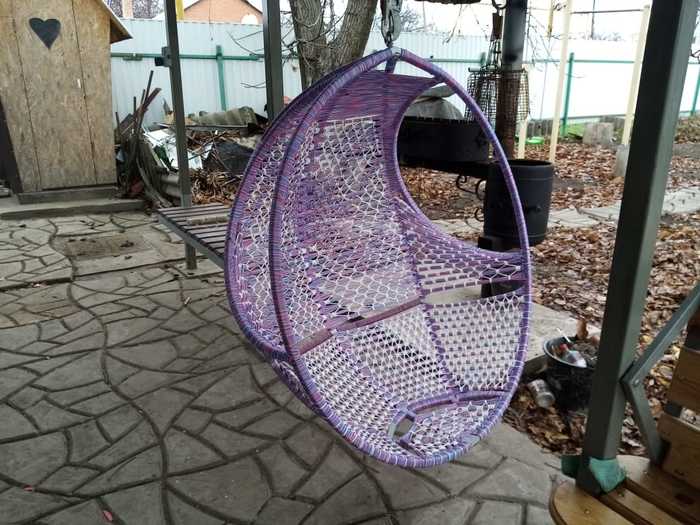

в ход пошла уже веревка 4 мм купленная в фикспрайсе 55 рублей за 30 метров-ушло 160 метров.И вот конечный результат

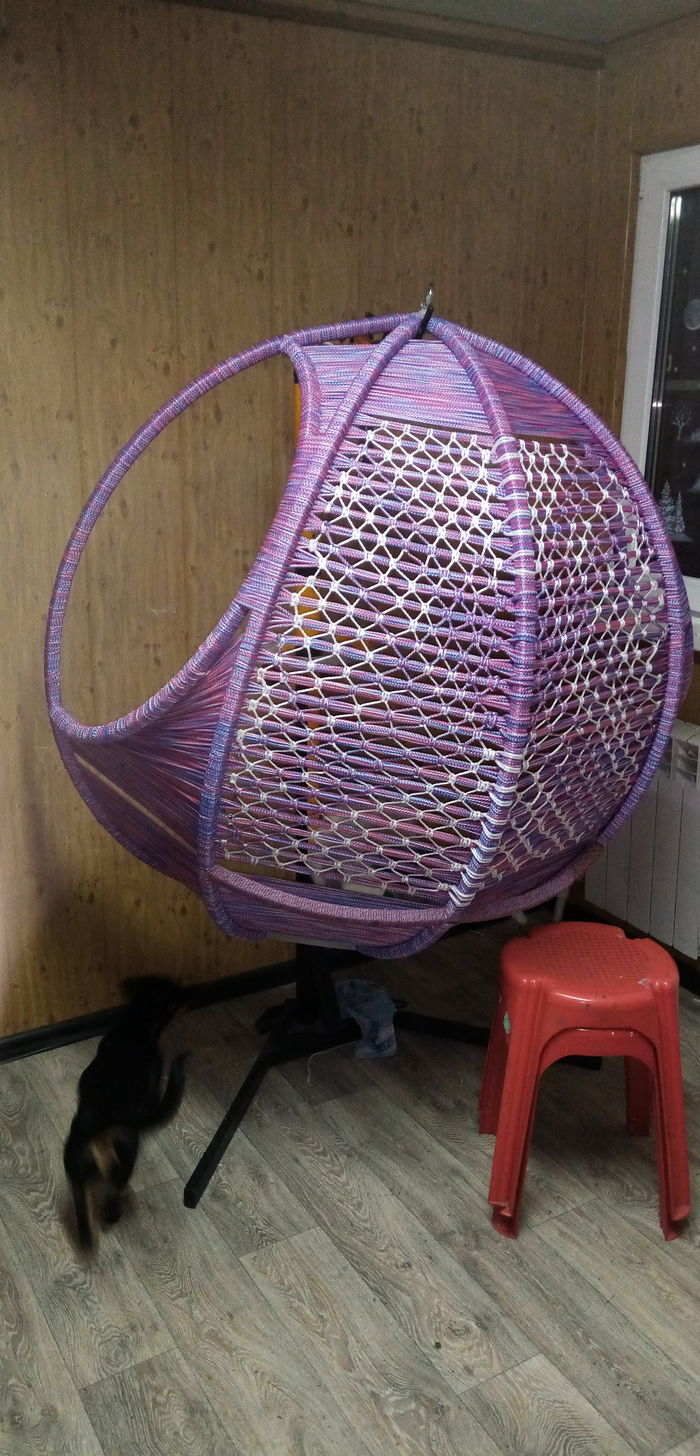

На кресло по времени ушло две с половиной недели.и около 3к рублей. Огромная благодарность другу за поиски веревки в других городах

Сильно не ругайте.

Нужен вот такой девайс. Это измеритель углов (настоящее название мне не известно). Устанавливается на трубогибочном станке для отключения движения, при достижении нужного угла. Если кто-то видел, имеет его или может указать на место где можно купить такой прибор отзовитесь в почту vdcasper@yandex.ru

Не топите в минусах, пожалуйста. Спасибо всем откликнувшимся.

Хочу поделиться своим творчеством, на днях сделал ручной самодельный трубогиб для профильных труб. Все очень просто!

Нам понадобится:

1. Швеллер 1метр

2. Подшипники 6шт и один маленький

3. Труба

4. Пальцы (60см)

5. Домкрат

6. Петли

Поехали! Эта часть будет подниматься и гнуть металл.

Варим петли

Демонстрация

Разрезаем трубу по 2 см 6шт для подшипников

Режем пальцы (катки).

Все это дело варим на платформу.

Для центрального катка делаем подъем (проф труба проходит между ними).

Высота 7см лучше делать 8-9см, минимум 8 так как у меня проф труба 40 на 40 не проходит между катками, (максимум 35мм).

Делаем основу под платформу.

Все это дело красим и проверяем работоспособность

Вот и результат! Было 210см стало 150см (прокатал 6-раз туды-сюды).

П.С. Между катками 25см лучше делать от 15 до 20см.

В комментариях отвечу на все вопросы. Спасибо за внимание!
