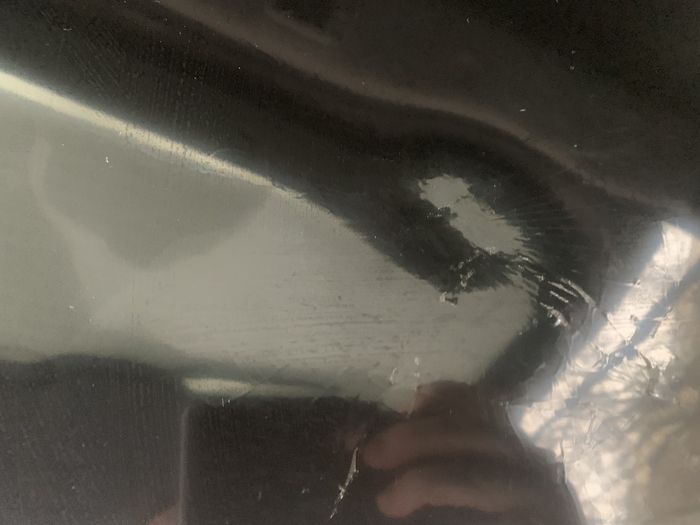

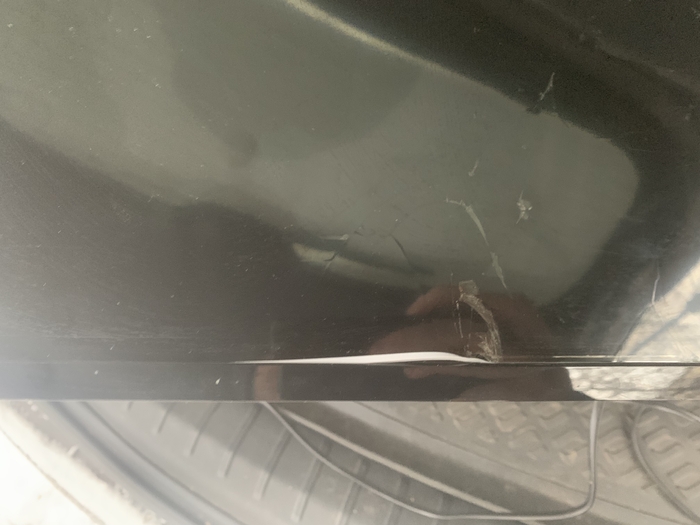

Добрый день. Сломался телевизор. Точнее разбит экран.

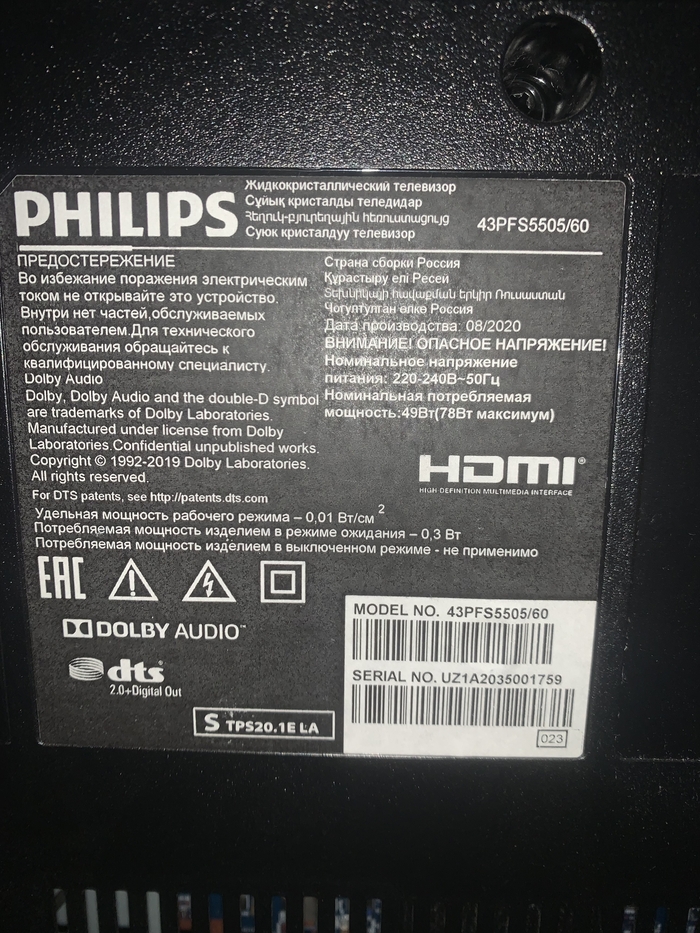

Кинул его в машину в багажник. Могу донести до мусорки, но норм телек. Может запчасти кому нужны. Не старый 20 года выпуска. Только самовывоз.
Москва. Метро народное ополчение.

Клиент поведал мне что телевизор чинили по гарантии в далёком 2015году. Учитывая что говностринги с Али так долго не живут, было предположение что заменили скорее всего блочно оригинальными стрингами.

На деле так и оказалось!

Мастера в Уфе ток подрезали, заменили только там где светодиоды сдохли(блочно) и выдали клиенту.

Телевизор с оригинальными светодиодами и подрезанными токами оттарабанил 7 лет!

Китаец столько бы не прожил....

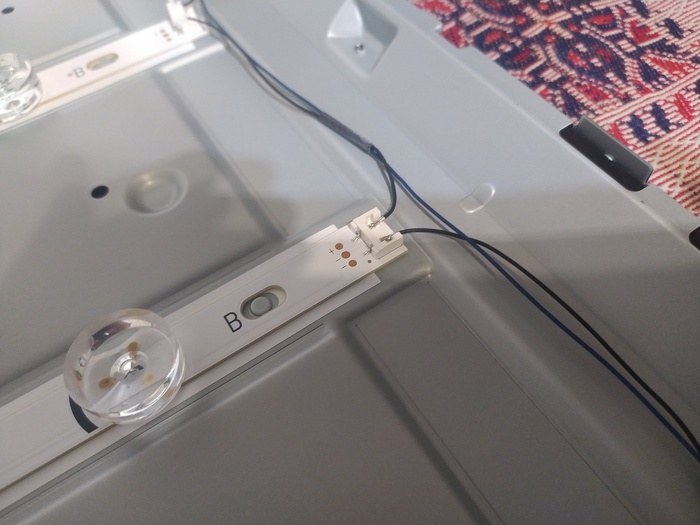

А вот и замененая планка.

Видно что мастера поломали разъем, рукожопы!

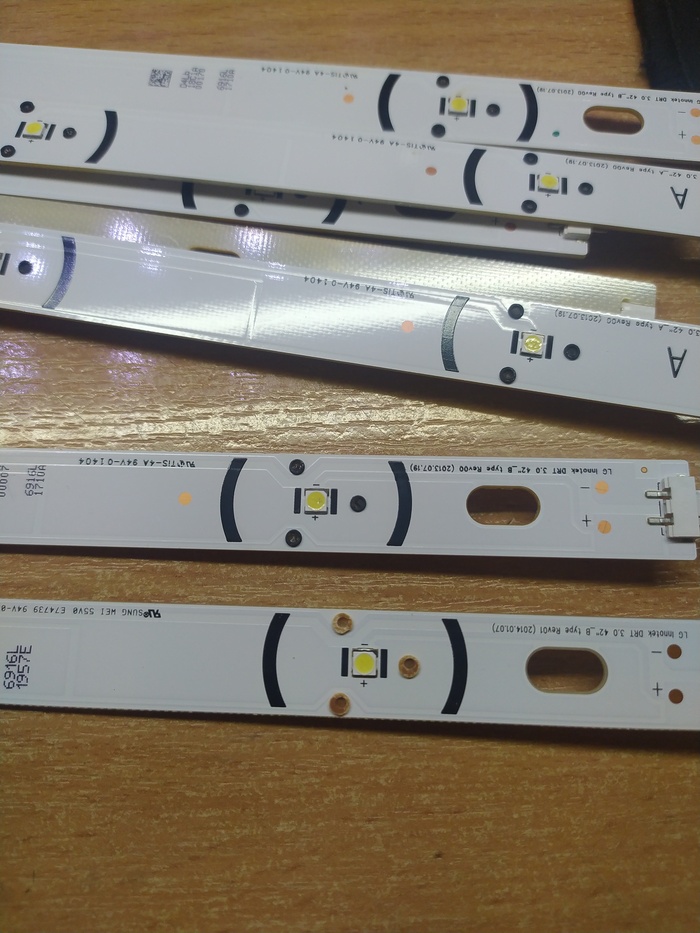

Взглянем поближе на светодиоды.

Снизу замененая стринга, сверху старая.

Светодиоды фирмы lg Innotek.

То что посвежее, имеет целый люминофор, тот что старый, уже имеет растрескавшейся люминофор.

В предыдущем посте начался небольшой срач на тему покупки готовой подсветки, поэтому расскажу вкратце как я выполняю ремонт подсветки.

Расскажу чисто сам процесс ремонта стринг, о том как разбирать телевизоры я не буду рассказывать, всего этого добра и так есть на Ютюбе.

В общем, это алюминиевые стринги (подсветка) стандартного китайского телека aoc.

Взглянем на светодиод по ближе.

Кристалл большой, но нет стабилитрона. И подвои кажутся чуток тонковаты, но возможно мне это кажется.

Вместо этих какашечных светодиодов будем ставить светодиоды от wooree которые так же применяет LG в свои телевизорах.

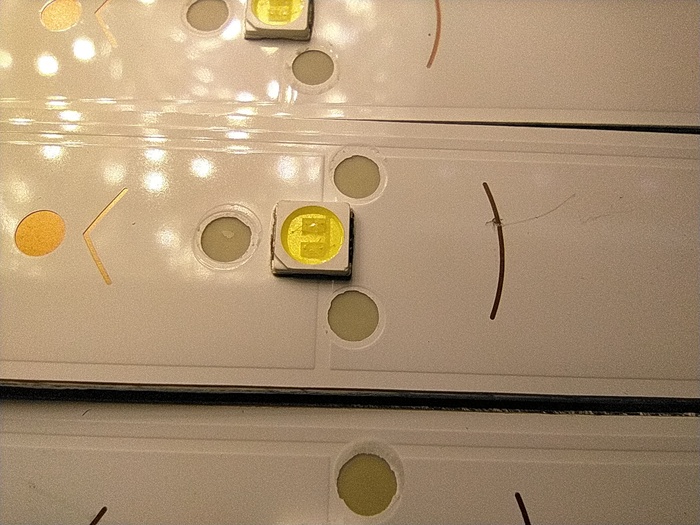

Для начала готовим стринги, скусываем светодиоды и паяльником выпаиваем остатки светодиодов с площадок.

Выпаиваем

Точечно дозируем пасту...

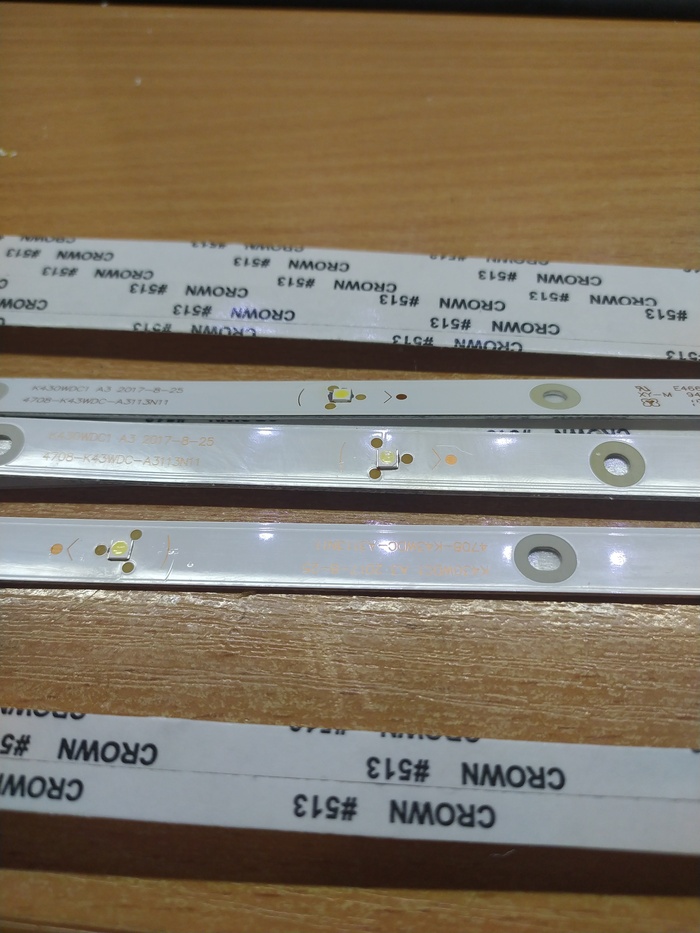

Расставляем новые светодиоды

Паяем на плитке и припаиваем светодиоды.

Да, припаяно не очень ровно но это ни на что не повлияет.

Сзади наклеиваем ленту.

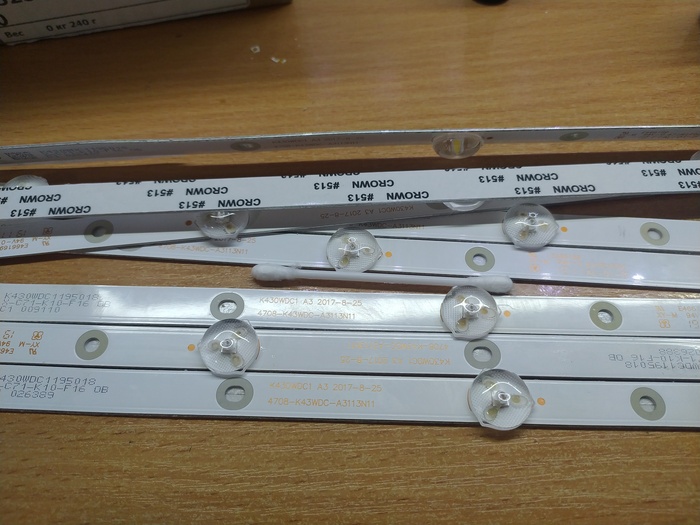

И клем линзы на уф клей.

Все, стринги готовы к установке в телевизор.

Не забываем подрезать токи подсветки и на выходе мы получаем:

1.Подсветку с оригинальными светодиодами wooree.

2. Алюминиевые стринги.

3. Стринги приклеены всей площадью на железное корыто.

4. Подрезанный ток подсветки.

Я даже не знаю сколько проработает данная подсветка так как ресурс получается очень и очень внушительным...

P.S. Телевизор после покупки проработал всего лишь 2 года! Кто то топил за покупку покупных стринг мотивируя это тем что стринги сделаны из алюминия. Здесь наглядно показано что материал изготовления стринг не является ключевым в вопросе качества, главным же критерием качества подсветки являются светодиоды.

P.P.S лежит LG с дохлой подсветкой после уфимских мастеров. Предположительно с покупными стрингами. Пока что ещё не вскрывал, но если там действительно установлены покупные стринги, то будет ещё один пост!

Давненько не писал посты, так как мне это наскучило и я перестал видеть в этом смысл. Но, бывают интересные ремонты о которых ты хочешь рассказать. И так ближе к сути.

Что имеем на входе?

Телевизор мустери 32дюйма с мигающей подсветкой. После мастеров.

Со слов клиента, после ремонта проработал 1 месяц и сдох, чтож, включаем и убеждаемся что дело именно в подсветке.

Наметанный глаз сходу увидел обрыв в нижней стринге и криво севшие рассеиватели.

Вскрываем дальше и добираемся до стринг.

Заглушка ИК приемника отсутствует

Переворачиваем и откручиваем винты

Отстегиваем рамку и плату T-con.

Готово к снятию матрицы...

Доходим до подсветки

Вот тут я чуточку не вьехал. А почему это предыдущий мастер решил покромсать пленку???

Почему то пленка не прижат вплотную к стрингам.

Дошли до линз, и почему то они не до конца прижаты...

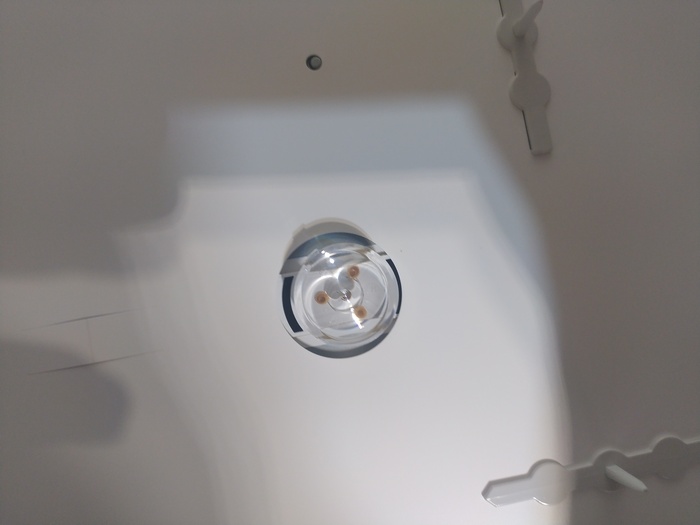

А вот и виновник торжества...

На али такие светодиоды продает продавец gree lamps. По качеству эти светодиоды очень хорошие и просто так они не горят.

Поэтому копаем дальше и ищем причину...

И находим несколько зацепок так скажем.

В районе шлейфа есть следы гари. На фото я его восстановил, но судя по следам гари скорее всего предыдущий мастер коротнул его и это подвывело один из светодиодов таким образом что он сразу не сдох, но сдох потом.

Дополнительно были обнаружены дефекты в шлейфе подсветки у материнской платы. Возможно они и стали причиной такой странной поломки.

Ладно, хватит слов, идем дальше.

Остальные светодиоды не изношены, люминофор как новый поэтому заменим только тот что сгорел и соберем все обратно.

Сажаем линзы на горячую.

клеим двухсторонний скотч.

И все обратно собираем...

Вуаля

Думали на это все? А фиг вам!

Короче, позвонил клиенту, показываю что телек работает и на вот этом пункте у меня затык, телек не включился.

ПРОСТО ТЕЛЕК НЕ ВКЛЮЧИЛСЯ.

Ладно, заношу обратно в мастерскую телек, выясняю что телек стартует при надавливании сзади на материнскую плату.

Судя по симптомам у меня непропай в блоке питания.

Пропаиваю всю обвязку шима в импульсном БП и обратно собираю.

Но теперь мигает подсветка, да чтож такое!!!

Оказалось дело в этих ипучих шлейфах которые на второй раз перевтыка уже нормально не контачили.

Зачистил, чуток укоротил, подложил уплотнитель и на второй раз все завелось!

Надеюсь больше меня этот телек не побеспокоит...
