Несмотря на то, что данное оружие похоже на шутку, однако в базе данных патентов США - стреляющий шлем запатентован 16 мая 1916 года, документы на получение патента были поданы 14 июля 1915 года.

Альберт Прэтт (Albert Bacon Pratt) предлагал для военного использования специальный шлем со встроенным «пистолетом». Оружие многозарядное, полуавтоматическое, автоматика работает за счет отдачи затвора. Калибр, к сожалению не известен. Для экстракции гильз в шлеме предусмотрено специальное окно. Для выстрела необходимо подуть в трубочку, соединяющуюся с «грушей» находящейся у спускового механизма. Когда стрелок дует в трубочку, «груша» надувается и взаимодействует со спуском, происходит выстрел. Отсек шлема с «пистолетом» отделен для безопасности от головы стрелка специальным «подшлемником». Прицельное приспособление находится на уровне глаз и изображено на патенте.

В патенте описано, что отдача не доставляет стрелку неудобств, так как используется специальная пружина для гашения. Прицеливание происходит гораздо быстрее, чем при использовании оружия руками, на инстинктивном уровне. По заверению изобретателя, солдат быстрее реагирует на опасность поворотом головы, и после простой тренировки мог попадать в цель. В современных источниках говорится о том, что отдача при стрельбе из шлема могла сломать шею, однако данные об используемом калибре отсутствуют, поэтому говорить с уверенностью о сильнейшей отдачи нельзя. В 2011 году на американском телевиденье в программе-аналоге известных «разрушителей легенд» был воссоздан стреляющий шлем Прэтта и было наглядно доказано, что вести стрельбу таким образом возможно.

Конечно, данное изобретение можно отнести к оружейным курьезам, однако изобретатель не останавливался и запатентовал несколько модифицированную версию шлема в 1917 году. Прицеливание при помощи головы с возможностью оставить руки свободными не давало покоя и следующему поколению изобретателей – в 1953 году некий DE Salardi запатентовал носимый на голове пистолет-пулемет.

Каким образом на практике можно вести автоматическую стрельбу из установленного на голове пистолета-пулемета - загадка.

источник

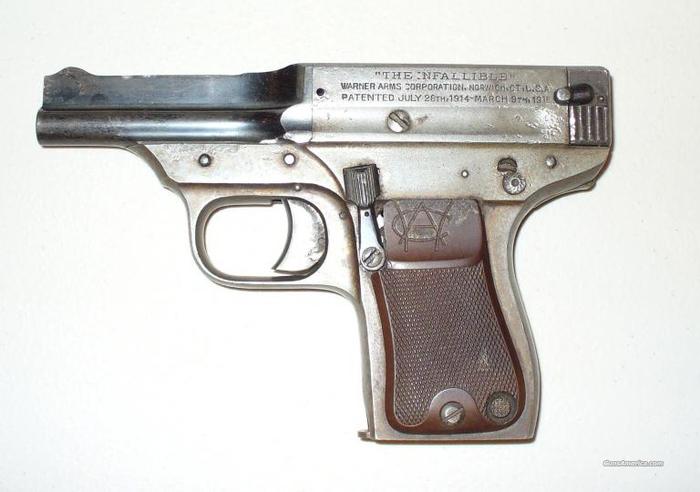

Один из самых экстравагантных и неуклюжих пистолетов начала ХХ-го века – американский пистолет Infallibl.  Калибр 0,32 АСР, 7 патронов.

В форме первых модификациях этого пистолета прослеживается схожесть с его «предшественником» пистолетом Schwarzlose 1909: изгиб рукояти, ствол, монограмма (warner arms corp.)

В этом пистолете довольно много очень неоднозначных решений:

1. Две горизонтальные возвратные пружины – не ново ( Webley, H&R ), но вот их применение без кожуха, хоть и не очень правильное, но «смелое» решение. Открытый затвор и открытые направляющие возвратных пружин при попадании песка и грязи могли привести к заклиниванию затвора.

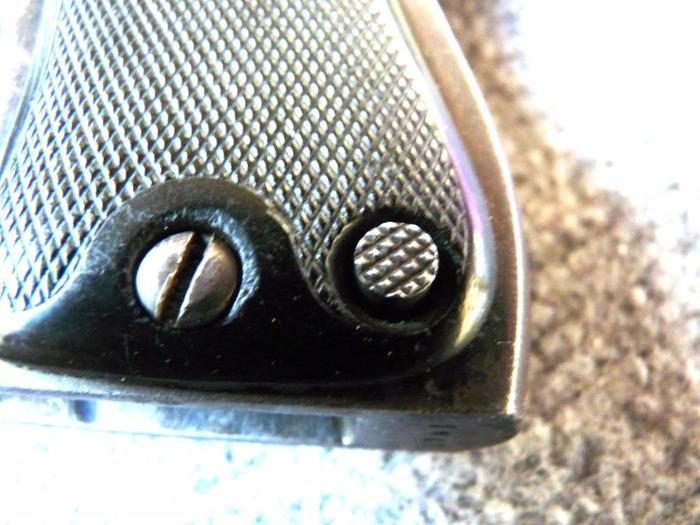

2. Кнопка фиксации магазина в нижней части рукояти тоже не очень хорошее решение. При довольно тугой пружине и сильно утопленной кнопке, магазин довольно трудно вставляется и извлекается. На следующих модификациях от неё и вовсе отказались.

3. Поворотный штифт, фиксирующий затвор за направляющие возвратных пружин при применении пистолета (стрельбе, извлечении из кобуры или кармана) мог легко повернуться, и это грозило «выстрелом» затвора в хозяина. Хотя был ещё дополнительный нижний упор на последующих модификациях поворотный фиксатор был заменён штифтом.

4. УСМ ударникового типа. Вроде ничего нового, но вот направляющая боевой пружины изготовлена с фрезерованным тонким фланце), не редко он ломался, и это приводило к заклиниванию ударника.

5. Затворной задержки в этом пистолете не предусмотрено, вместо неё установлен винт, который при повороте на 90 гр. должен был фиксировать затвор. Но он так быстро изнашивался, что по прямому назначению так и не использовался.

6. Ну и уж довольно тяжёлый – 695 гр.

В общем-то у этого пистолета больше недостатков, чем достоинств.

За непродолжительный период изготовления этого пистолета было изготовлено 6-ть различных модификаций, но ни какие изменения в конструкции этого пистолета и низкая продажная стоимость в 5$ не помогла ему занять свою нишу на рынке гражданского оружия. И после изготовления примерно 7300 единиц ( в период 1917-19гг) этот пистолет больше никогда не изготавливался.

Об этом "артефакте" мельком упоминал камрад Strory.tolstopuz в посте

https://pikabu.ru/story/flamberg_ili_plameneyushchiy_mech_vo...

но кинжал  и его история настолько необычны, что стоят отдельного поста.

Вероятно с первого дня появления огнестрельного оружия мастера-оружейники пытались сделать универсальное оружие, объединяющее оружие холодное и огнестрельное. Цель была благая: объединить плюсы и взаимно компенсировать недостатки каждого из видов. Но это в теории. На практике такое оружие оказывалось сложным и, главное, не очень удобным. Но мастера пытались и пытались... Зато теперь каждая подобная конструкция привлекает внимание своей необычностью и оригинальностью. Тем более, когда она связана с именем великого человека.

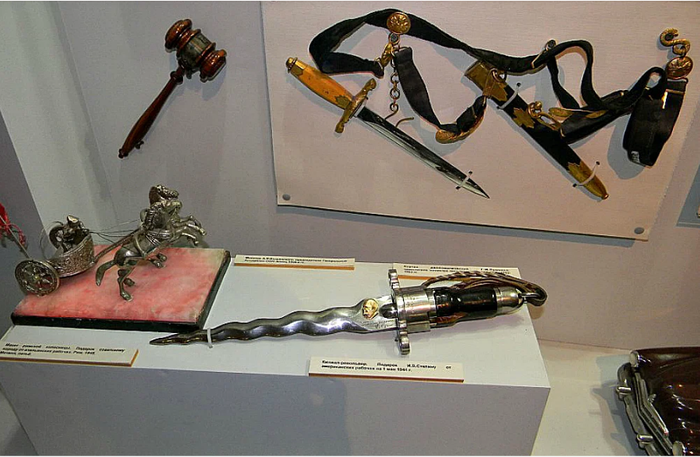

Музей современной истории России коренным москвичам старшего поколения известно под именем Музея Революции. Там то и хранится один интересный кинжал с волнообразным лезвием.

Табличка гласила, что это кинжал-револьвер, подаренный американскими рабочими в 1944 году Иосифу Виссарионовичу Сталину. И действительно, на рукояти и гарде можно рассмотреть признаки огнестрельной конструкции, интегрированной в кинжал. Но выглядит он настолько необычно, что сложно представить себе, как он может работать. К сожалению, документальных данных о том, кто, когда и как произвёл подарок, не сохранилось. Возможно, они будут найдены в будущем, но это маловероятно. Мы можем только предполагать.

Общая длина кинжала составляет 410 мм. Клинок длиной 276 мм в основании очень толстый - 7 мм. Рукоять выполнена из дерева и покрыта чёрным лаком. В дереве сделаны две выборки: одна - круглый канал для заряжания камор патронами, вторая - прямоугольный паз, из которого выглядывает кнопка курка с насечкой. В гарде, со стороны клинка, сделаны четыре отверстия, совмещённые с каморами в барабане. В гайку рукояти вставлено кольцо, через которое пропущен кожаный ремешок. Так выглядит кинжал снаружи.

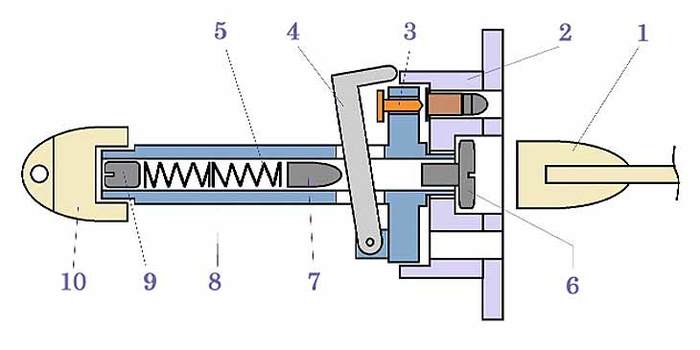

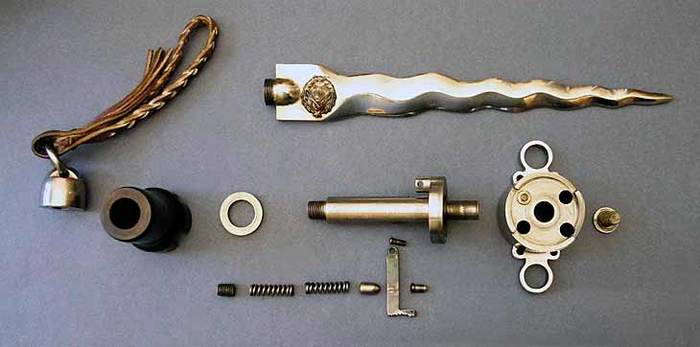

1 – клинок; 2 - ствольный блок; 3 – боёк; 4 – курок; 5 – пружина; 6 – винт; 7 – толкатель;

8 - втулка УСМ; 9 - винт-заглушка; 10-гайка

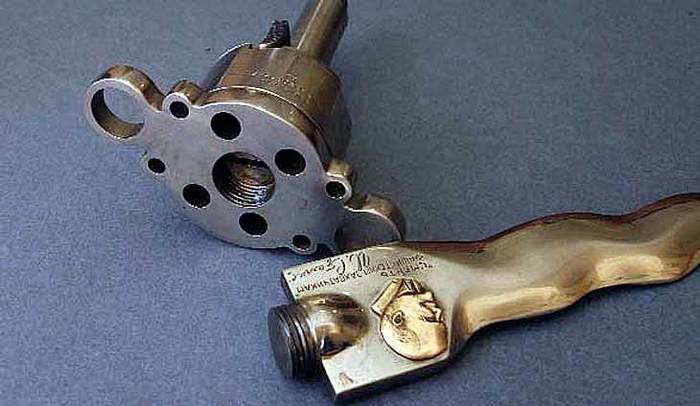

Главное, что показывает «вскрытие», это не револьверное оружие!

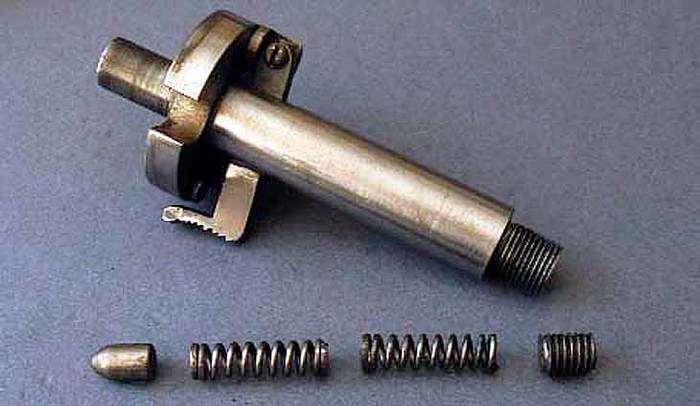

Деталь оружия, содержащая каморы (2) и выполненная как барабан, на самом деле является монолитным ствольным блоком, только цилиндрической формы. Ствольный блок намертво соединён с гардой кинжала - если внимательно приглядеться, то на гарде видны заклёпки, фиксирующие на ней ствольный блок. Так что мы имеем не кинжал-револьвер, а кинжал-пистолет. В данном оружии вращается курок (4): для стрельбы надо вращать рукоять кинжала, в которой размещены детали ударно-спускового механизма (УСМ).

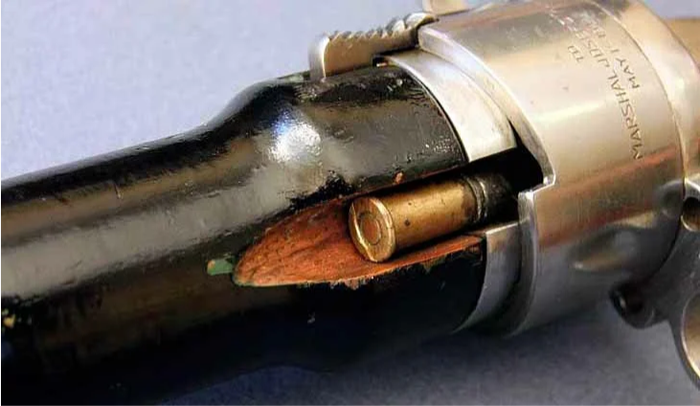

Как же функционирует пистолет? Начнём со снаряжения патронами. В круглой торцевой плоскости вала (8) сделана выборка, открывающая доступ к каморам ствольного блока. На деревянной рукояти есть канал, соответствующий этой выборке. Собрать рукоять неправильно невозможно, так как в её основании есть выборки под курок и его крепёжный пенёк. Таким образом, рукоять находится на валу чётко в одном положении.

Каморы расточены под небольшой патрон .32SW центрального боя. Это смит-вессоновский револьверный патрон, где американский 32-ой калибр соответствует европейскому 7,65 мм.

После снаряжения кинжала патронами, с ним надо быть очень аккуратным. Если внимательно рассмотрите схему пистолета, то поймёте, что у него нет ни предварительного взвода, ни фиксации взведённого курка, ни предохранителя! Это самый примитивный механизм - вращаете рукоять, и курок автоматически щёлкает напротив каждой каморы, независимо от того, есть ли там патрон или нет, и надо вам стрелять или нет. Поэтому если вы перекрутите рукоять при снаряжении более чем на 360°, то есть пойдёте на второй круг, то может произойти выстрел.

Таким образом, он является в первую голову подарком-символом, а не практическим оружием.

После разбора конструкции отдельные слова стоит посвятить некоторым элементам внешней отделки кинжала. Во-первых, на ствольном блоке вырезана надпись: ТО MARSHAL JOSEF STALIN / MAY 1ST 1944 («МАРШАЛУ ИОСИФУ СТАЛИНУ / 1го мая 1944»). Во-вторых, при отсутствии документов по истории предмета, большую помощь оказала надпись, обнаруженная на одной из деталей при разборке. Когда была отвинчена гайка рукояти, то на скрытой плоскости удалось прочесть обращение и имена дарителей: WITH LOVE AND RESPECT / FROM J.A.MEYERS AND JIM COMR\NA/ LOS ANGELES CALIFORNIA («С ЛЮБОВЬЮ И УВАЖЕНИЕМ ОТ МАЙЕР-СА И ДЖИМА КОМПАНЫ/ ЛОС-АНДЖЕЛЕС КАЛИФОРНИЯ»).

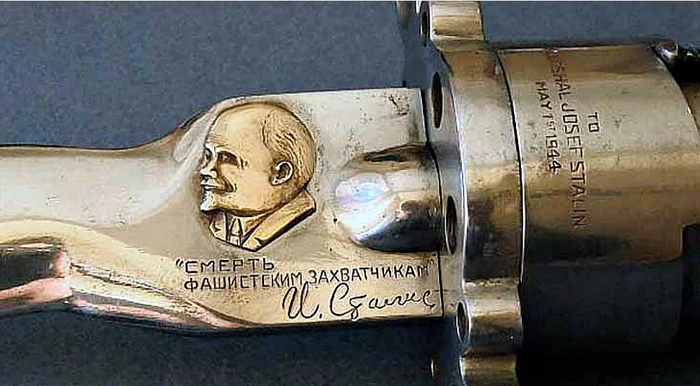

И, наконец, нельзя не разобрать подробно оформление волнистого клинка. На его пяте помещён профиль В. И. Ленина и под ним цитата по-русски: «СМЕРТЬ ФАШИСТКИМ ЗАХВАТЧИКАМ» И. Сталин. Конечно, у Ленина американской работы лишь отдалённое сходство с реальным человеком. Но это совершенно простительно. Равно как и привязка к Ленину цитаты Сталина. Дарители хотели наполнить подарок символизмами, и они это сделали.

Делали-то от чистого сердца. А на другой стороне клинка, тоже на пяте, расположен герб СССР.

При непосредственном изучении кинжала я не ждал от него каких-то сюрпризов, но при изучении снимков, сделанных при макросъёмке, они нашлись, и даже не один. Хорошо видно, что при отделке нескольких элементов (солнце, лучи и звезда) использовалось покрытие золотом. Венок из колосьев пшеницы обвит тремя лентами с каждой стороны. А на 1944 год их было другое количество. Видимо, ювелир, а эту работу, думаю, делал сторонний ювелир, допустил ошибку.

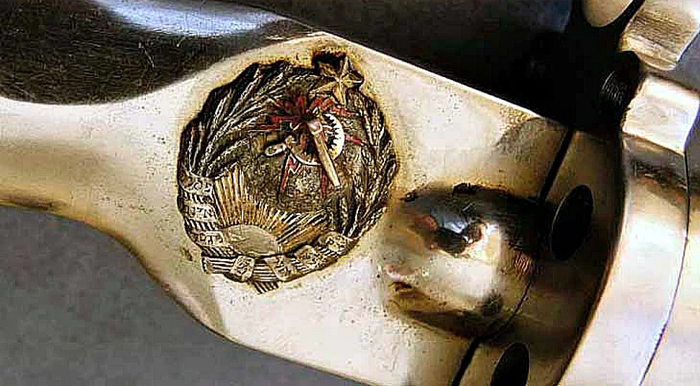

Так что число лент, это скорее ошибка, но надписи на них - сюрприз. Первоначально казалось, что на лентах упрощённая имитация символов. Но оказалось, что надписи на лентах сделаны на идиш, старом еврейском языке! Надписи по левым лентам венка, к сожалению, прочесть не удалось. Надпись по правым лентам читается как: «За счастье всех народов».

Второй сюрприз касался символов - перекрещенных серпа и молота. Молот на гербе от американского ювелира (и судя по надписям на идиш ювелира-еврея) был изображён не так, как на оригинале. Снимки с разных ракурсов исключают вариант оптического искажения картинки или плохой проработанности. Ювелир вполне осознанно исказил положение молота: он не просто перекрещен с серпом, он вколочен в землю! И от места, куда он воткнут расходятся красные молнии... Остаётся только гадать, что имел в виду мастер, создавая такой герб СССР. Боюсь, что эта тайна никогда не будет разгадана. Так же как и реакция Сталина на этот подарок.

Автор: Владислав Лесняк, фото и схемы автора.

http://militarybook.ru/biblioteka/shurnal_MR/MR_2013/MR_2013...

В 1929 году в СССР братья Иван и Василий Митины получили патент на револьвер «для беззвучной стрельбы», созданный на базе системы Нагана. Револьвер братьев Митиных использовал патроны с подкалиберными пулями, а зазор между гильзой и пулей заполнял цилиндрический поддон, который играл роль поршня. На конце ствола револьвера был установлен дополнительный барабан с каморами, которые пропускали малокалиберную пулю, но останавливали поддон, запирая в стволе пистолета пороховые газы (после выстрела они стравливались через зазоры). Оставшиеся во втором барабане поддоны извлекались после выстрела вручную при помощи шомпола. Другим изобретением, в котором также использовался принцип отсечки пороховых газов, был револьвер и бесшумные патроны Гуревича, созданные уже в годы Великой Отечественной войны.

Гуревич предложил следующее решение: порох в гильзе закрывался стальным пыжом, который заливался парафином, а сверху заливалась дистиллированная вода и лишь затем вставлялась втулка с пулей. В момент выстрела стальной пыж выдавливал воду, которая и разгоняла пулю в стволе револьвера, а сам пыж заклинивался внутри гильзы. Данное оружие проходило всесторонние испытания, однако показало себя не слишком надежным образцом. Испытатели отмечали разрывы гильзы, выпадение втулки вместе с пулей, а также тот факт, что вода могла просто замерзнуть при морозной погоде. Многие из этих замечаний удалось устранить, к примеру, был решен вопрос и с замерзанием жидкости. В любом случае можно говорить о том, что бесшумный револьвер Гуревича был достаточно необычным образцом стрелкового оружия.

Примечательно, что автором разработки стал инженер, имеющий отношение к НКВД. Причем отношение это было двояким – ему довелось побывать и заключенным, при этом ранее Евгений Самойлович Гуревич сам длительное время работал в различных структурах ЧК-ГПУ и даже был лично знаком с Дзержинским. В 1941 году он вновь попал на работу в НКВД, на этот раз уже как инженер-оружейник. Первоначально он занимался доработкой 50-мм минометов, но достаточно быстро получил новое задание.

Сам конструктор позднее вспоминал. «В 1942 году, работая в Архангельском НКВД по разработке и выпуску ротных 50-мм минометов моей конструкции, я получил от Г. П. Шнюкова замначальника отдела НКВД новое задание на разработку бесшумных боеприпасов, так как различные глушители и резиновые наконечники типа «Брамит» не удовлетворяли нуждам оружия специального назначения. В результате пришлось крепко поломать голову, испробовав десятки различных вариантов, чтобы в мае 1943 года представить патрон, который стрелял без дыма, запах, отдачи и без шума. В работе мне помогло то, что, начиная с 1936 года, я занимался изобретательством, накопив в этой области большой опыт. В Архангельске было изготовлено три модели пистолетов и боеприпасы к ним.

В конце 1943 года об изобретении было доложено лично Маленкову и по его непосредственному указанию образцы были всесторонне изучены и опробованы. В результате ГАУ КА – Главное артиллерийское управление Красной Армии разработало тактико-техническое задание, и в Туле, в ЦКБ-14, куда я был отправлен в командировку, было произведено 53 револьвера, два пистолета и порядка 1000 патронов к ним. Образец нового оружия и боеприпас прошли в 1944 году полигонные испытания на Щуровском полигоне, где получили положительный отзыв и были приняты на вооружение».

Можно говорить о том, что в мае 1943 года Евгений Гуревич совершил настоящий прорыв в области разработки бесшумного оружия, использовав отсечку пороховых газов в гильзе патрона, им был на практике применен принцип «жидкого толкателя». Между поршнем и пулей в его револьвере находилась жидкость, которая проталкивала пулю через канал ствола револьвера. Объем жидкости был сопоставим с объемом канала ствола, и поршень, совершив движение до дульца гильзы, упирался в него и запирал пороховые газы внутри замкнутого объема гильзы. Одновременно с этим пыж вытеснял воду из гильзы, по этой причине пуля двигалась по каналу ствола револьвера Гуревича со скоростью истечения жидкости. Так как вода, как и другие жидкости, является практически несжимаемой, то скорость движения пули будет во столько раз больше скорости движения пыжа, во сколько раз площадь поперечного сечения канала ствола револьвера будет меньше площади поперечного сечения гильзы (реализован принцип гидравлического редуктора).

В результате предложенных конструкторских решений при выстреле отсутствовала звуковая ударная волна, а низкая начальная скорость полета пули (189-239 м/с) исключала также возможность возникновения баллистической волны. Благодаря этому обеспечивалась почти полная бесшумность выстрела, однако образующееся большое облако «водяных брызг» могло выдать стрелка. Более того применение воды в роли толкателя пули затрудняло использование оружия зимой при отрицательных температурах воздуха. К недостаткам также относили большую потерю энергии пороховых газов, энергия тратилась на преодоление сопротивления при перетекании жидкости. Для стрельбы своими бесшумными патронами Гуревич спроектировал два однозарядных пистолета калибра 5,6-мм и 6,5-мм, которые работали по принципу обычного охотничьего ружья, и пятизарядный револьвер калибра 7,62-мм.

Оба однозарядных пистолета представляли собой не полноценные боевые образцы стрелкового оружия, а скорее экспериментальные модели для отработки на практике самой идеи «патрона на принципе гидропередачи», как описывалось данное решение в документах тех лет. Оба однозарядных пистолета прошли испытания в ноябре 1943 года, продемонстрировав ряд проблем с экстракцией и прочностью гильзы. Несмотря на недостатки, офицеры-испытатели подчеркивали, что примененный Евгением Гуревичем принцип является вполне пригодным для разработки ручного оружия спецназначения.

Следующим шагом конструктора стала разработка настоящей боевой системы – револьвера. Это было пятизарядное оружие с ударно-спусковым механизмом двойного действия. Стоит отметить, что ось барабана револьвера могла выкручиваться, это позволяло сравнительно быстро заменить барабан на новый снаряженный, в том случае, если в первом барабане раздутые гильзы застряли в каморах. Необходимо отметить, что данную проблему Гуревич так и не смог решить без ухудшения характеристик используемых боеприпасов.

На Щуровский полигон 7,62-мм револьвер Гуревича вместе со спецбоеприпасами к нему попал в июле 1944 года. Для проведения сравнительных испытаний был использован штатный на тот момент времени револьвер системы Нагана с глушителем типа «Брамит» и также со специальными патронами (с остроконечной пулей).

К револьверу Евгения Гуревича имелось три типа патронов, которые отличались между собой навеской пороха и длиной штуцера.

Сначала револьверы проверили «на слышимость» – из обоих образцов отстреляли по одному барабану. Для наблюдателя, а точнее говоря, слушателя, который располагался в 40 шагах от стрелка, звуки выстрелов из Нагана с глушителем воспринимались как отдаленные выстрелы из малокалиберной винтовки. В то же время звук выстрелов из револьвера Гуревича был более слабым, к тому же он не был похож на выстрел. В отчете указывалось, что он больше был похож на звук открывания бутылки. У двух сравниваемых револьверов наблюдатели, находившиеся у мишени, слышали лишь звук полета пули и удара о саму мишень. При этом пули, выпущенные из револьвера системы Нагана, издавали более сильный жужжащий звук, а пули из револьвера Гуревича – тихое шипение, которое было слышно не при каждом выстреле. Также наблюдатели отметили, что револьвер Гуревича был стабильнее и стрелял кучнее, хотя на дистанции 50 метров второй револьвер показал себя чуть лучше.

Представленный Гуревичем бесшумный револьвер сумел отыграться в стрельбе в сложных условиях. В ходе испытаний стрельбой при заморозке оружия у глушителя «Бармит» первым же выстрелом выбило переднюю пробку – замерзшая резина утратила свои эластичные свойства. При этом говорить о какой-то кучности стрельбы уже было нельзя – пули даже на дистанции 8-10 метров уходили в сторону примерно на 60 сантиметров, а осмотр пробоин показал испытателям, что в мишень они прилетали боком. В то же время револьвер Гуревича и после заморозки показывал себя безотказным оружием.

Однако с завершением Великой Отечественной войны интерес к данной модели оружия пропал.

В любом случае сегодня уже можно говорить о том, что конструкция Гуревича, скорее всего, действительно была первым в мире бесшумным патроном, который был доведен до стадии действующего образца, прошел государственные испытания, был принят на вооружение и производился серийно, пусть и небольшой серией.
