Ликбез по гарнитурам и наушникам: совместимость, переделка, ремонт
Для начала договоримся о терминах.
Гарнитура=Наушники+Микрофон. Не называйте гарнитуру наушниками, если хотите, чтоб вас правильно поняли. Даже смартфон, при подключении к нему гарнитуры или наушников, чувствует разницу.
У наушников каждому контакту назначение задано чётко:
1. Левый канал
2. Правый канал
3. Общий провод
У гарнитуры не всё так однозначно. Существует два основных стандарта распайки гарнитуры — OMTP и CTIA.
Если гарнитура у вас не той системы, что смартфон — звук в «ушах» будет глухой, а микрофон работать не будет. При удержании кнопки на пульте звук в «ушах» нормализуется.
Разница между распайками заключается лишь в положении контактов микрофона и земли. Достаточно поменять эти контакты местами, чтоб сменить тип гарнитуры на «противоположный».
1. Стандарт CTIA (т.н. новый стандарт). К нему относится большинство новых смартфонов. В быту такую распайку называют «под Samsung».
Список смартфонов и гарнитур CTIA см. здесь: http://rones.su/techno/raspinovka-garnitur-trrs-staraya-i-no...
2. Стандарт OMTP (т.н. старый стандарт). Фактически все старые Nokia (вплоть до Nokia Asha) были распаяны под OMTP. Собственно, так эту распайку и называют по-простому: «под Nokia».
Список смартфонов и гарнитур OMTP см. здесь: http://rones.su/techno/raspinovka-garnitur-trrs-staraya-i-no...
Устранить проблему несовместимости можно с помощью переходника «CTIA and OMTP headphone converter» (или «miniJack-miniJack FiiO», или «FiiO LU1/LU2»).
Спаять такой переходник можно и самостоятельно. Правда, для этого придётся раздобыть 4-контактное гнездо. И понадобится 4-контактный штекер.
Можно переделать саму гарнитуру под нужный стандарт. Приведу здесь общую идею переделки. Если будет нужно, сделаю более детальный пост на эту тему.
Если пульт расположен на разветвлении гарнитуры, то перепайку можно осуществить в пульте. Бывший Микрофонный провод припаиваем к тем точкам, где располагались земляные провода (Земля и Минус микрофона), а Землю и Минус микрофона припаиваем на место Микрофонного провода. Обратите внимание — точки, куда были припаяны земляные провода (в том числе минус микрофона) необходимо соединить перемычками!
Если пульт установлен на одном из ответвлений шнура, переделку придётся осуществлять перепайкой штекера. Идея та же. Меняем местами провода на 3 и 4 контактах. Если на одном из контактов несколько жил, переносим их «коллективно»!
Восстановление оторванного штекера.

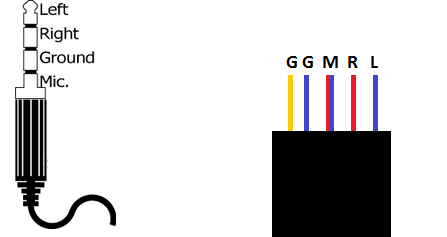

Количество проводов в шнуре гарнитуры может варьироваться от 4 до 6. Четыре провода (Левый, Правый, Микрофон и Земля) обычно используется в тех гарнитурах, где пульт установлен перед разветвлением. От штекера до пульта идёт один «земляной» провод и разветвляется уже в пульте на микрофон и аудиоканалы. В гарнитурах с пультом, установленным на ответвлении одного из каналов, к штекеру припаяно два земляных провода — на каждое ответвление своя «земля». Бывает, отдельная земля идёт на микрофон в качестве отплётки, тогда в шнуре 6 жил — Левый канал, Земля левого канала, Правый канал, Земля правого канала, Микрофон, Земля микрофона.
Чтобы припаять штекер к гарнитре, придётся прозвонить провода шнура, так как единой цветовой маркировки проводов не существует. Хотя, есть определённые тенденции, на них и будем опираться.
• Левый канал в большинстве случаев отмечен зелёным проводом.
• Правый канал, как правило, красный провод.
• Земля — медный провод. Медный с полосками — земля одного из каналов или микрофона. Например, медный с зелёными полосками — скорее всего земля левого канала.
• Микрофонный провод часто бывает белого цвета (может быть в медной оплётке) или синего. Но, увы, это не догма. Надо прозванивать.
Итак, с цветами сориентировались. Берём мультиметр и проверяем наши догадки.
