Этот пост для тех, у кого возникли проблемы со штекером

гарнитуры Razer Hammerhead Pro v2, требующие его замены.

Оказалось, что в интернете нужная схема на данный момент недоступна, а разбор штекера оказался неудобным. Из-за заливки порядок проводов был неясен, а прозвонка из-за повреждения контактов показывала их замыкание.

Внутри кабеля гарнитуры находятся тёмно-зелёный провод для левого канала, красный провод для правого канала, белый изолированный провод микрофона ОБЁРНУТЫЙ В МЕДНУЮ ОБМОТКУ (сначала может показаться, что это просто толстый жёлтый провод, поэтому надо быть внимательным), тонкий жёлтый провод и такой же с красными полосками, заземляющие левый и правый каналы.

Каждый провод покрыт лаком, и содержит внутри нить для прочности.

Лак удаляется огнём или механически.

Для обрезания нити стоит раскрутить жилы, и аккуратно извлечь и отрезать кончик нити, иначе он будет мешать пайке.

Контакты припаиваются по стандарту CTIA, согласно схеме ниже:

Хотелось бы добавить, что если вы используете айфон, или другое устройство с металлическим корпусом, то нежелательно использовать для замены штекер с металлическим корпусом, иначе контакт микрофона заземлится на корпус телефона, и микрофон c управлением не будет работать, пока штекер не будет изолирован от корпуса телефона.

В моём случае такая проблема возникла со штекером с картинки ниже. Надеюсь, что этот пост поможет вам, и позволит избежать моих ошибок) Всем добра!

При замене внутренностей гитары может возникнуть проблема в том, что при распайке по многочисленным схемам из интернета гитара попросту может не работать. Сам столкнулся с этим, нашел наконец схему, спаял по ней и всё заработало. Схему немного доработал для наглядности и добавлю подробную инструкцию для новичков.

Обычно на бюджетках ставят вот такие китайские переключатели:

Но вы, допустим, приобрели вот такой Японский, так что как китайский не подключить его:

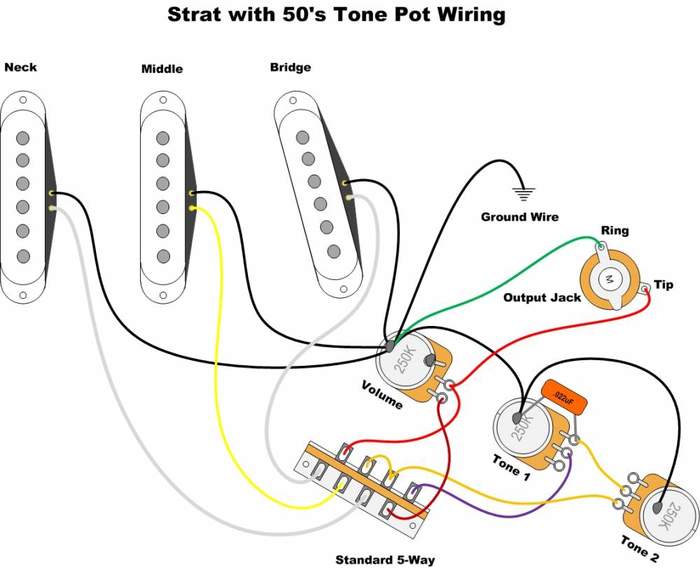

Всё спаяли вот по такой схеме:

или такой:

Но ничего не работает. Вам нужна вот такая вот схема. Для удобства глаз сигнальные провода звукоснимателей покрасил в разные цвета. На самом деле они тоже могут быть разных цветов, но земля всегда черная, как и на схеме:

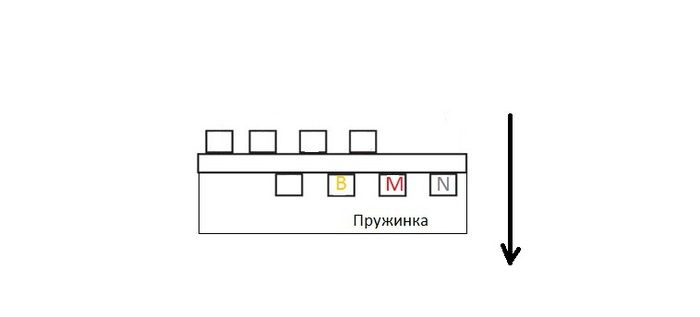

Важно, переключатель DM-50 располагаем пружиной наружу (на схеме тоже стрелка есть)

Важно так же, чтобы все корпуса потенциометров V, T1, T2 были соединены общим земляным проводом (показан зеленым). Один из контактов потенциометра V нужно соединить с корпусом либо перемычкой, либо согнуть контакт и припаять:

Потом всё это дело заземляется проводом от корпуса V на тремоло. Все черные провода звучков припаиваются на корпус V. На переключателе крайние контакты соединены коротким проводом (розовым показал).

Далее на джек от потенциометра V ведем провода, черный на ближний контакт, белый на дальний:

Готово! Слушаем и радуемся

Для начала договоримся о терминах.

Гарнитура=Наушники+Микрофон. Не называйте гарнитуру наушниками, если хотите, чтоб вас правильно поняли. Даже смартфон, при подключении к нему гарнитуры или наушников, чувствует разницу.

Штекер, который часто называют «джеком», имеет техническое название: TRS (три контакта) или TRRS (четыре контакта). Контакты штекера нумеруются от острия к основанию.

У наушников каждому контакту назначение задано чётко:

1. Левый канал

2. Правый канал

3. Общий провод

У гарнитуры не всё так однозначно. Существует два основных стандарта распайки гарнитуры — OMTP и CTIA.

Если гарнитура у вас не той системы, что смартфон — звук в «ушах» будет глухой, а микрофон работать не будет. При удержании кнопки на пульте звук в «ушах» нормализуется.

Разница между распайками заключается лишь в положении контактов микрофона и земли. Достаточно поменять эти контакты местами, чтоб сменить тип гарнитуры на «противоположный».

1. Стандарт CTIA (т.н. новый стандарт). К нему относится большинство новых смартфонов. В быту такую распайку называют «под Samsung».

Список смартфонов и гарнитур CTIA см. здесь: http://rones.su/techno/raspinovka-garnitur-trrs-staraya-i-no...

2. Стандарт OMTP (т.н. старый стандарт). Фактически все старые Nokia (вплоть до Nokia Asha) были распаяны под OMTP. Собственно, так эту распайку и называют по-простому: «под Nokia».

Список смартфонов и гарнитур OMTP см. здесь: http://rones.su/techno/raspinovka-garnitur-trrs-staraya-i-no...

Устранить проблему несовместимости можно с помощью переходника «CTIA and OMTP headphone converter» (или «miniJack-miniJack FiiO», или «FiiO LU1/LU2»).

Спаять такой переходник можно и самостоятельно. Правда, для этого придётся раздобыть  4-контактное гнездо. И понадобится 4-контактный штекер.

Можно переделать саму гарнитуру под нужный стандарт. Приведу здесь общую идею переделки. Если будет нужно, сделаю более детальный пост на эту тему.

Если пульт расположен на разветвлении гарнитуры, то перепайку можно осуществить в пульте. Бывший Микрофонный провод припаиваем к тем точкам, где располагались земляные провода (Земля и Минус микрофона), а Землю и Минус микрофона припаиваем на место Микрофонного провода. Обратите внимание — точки, куда были припаяны земляные провода (в том числе минус микрофона) необходимо соединить перемычками!

Если пульт установлен на одном из ответвлений шнура, переделку придётся осуществлять перепайкой штекера. Идея та же. Меняем местами провода на 3 и 4 контактах. Если на одном из контактов несколько жил, переносим их «коллективно»!

Восстановление оторванного штекера.

Количество проводов в шнуре гарнитуры может варьироваться от 4 до 6. Четыре провода (Левый, Правый, Микрофон и Земля) обычно используется в тех гарнитурах, где пульт установлен перед разветвлением. От штекера до пульта идёт один «земляной» провод и разветвляется уже в пульте на микрофон и аудиоканалы. В гарнитурах с пультом, установленным на ответвлении одного из каналов, к штекеру припаяно два земляных провода — на каждое ответвление своя «земля». Бывает, отдельная земля идёт на микрофон в качестве отплётки, тогда в шнуре 6 жил — Левый канал, Земля левого канала, Правый канал, Земля правого канала, Микрофон, Земля микрофона.

Чтобы припаять штекер к гарнитре, придётся прозвонить провода шнура, так как единой цветовой маркировки проводов не существует. Хотя, есть определённые тенденции, на них и будем опираться.

• Левый канал в большинстве случаев отмечен зелёным проводом.

• Правый канал, как правило, красный провод.

• Земля — медный провод. Медный с полосками — земля одного из каналов или микрофона. Например, медный с зелёными полосками — скорее всего земля левого канала.

• Микрофонный провод часто бывает белого цвета (может быть в медной оплётке) или синего. Но, увы, это не догма. Надо прозванивать.

Итак, с цветами сориентировались. Берём мультиметр и проверяем наши догадки.

При отсутствии мультиметра прозвонить гарнитуру можно и на слух с помощью батарейки на 3 вольта. При касании проводами аудиоканала контактов батареи, в соответствующем динамике слышен треск. Если трещит в обоих каналах, значит у вас в руках провода левого и правого канала. Надо ещё найти землю.

Благодарю за внимание.

Источники:

http://rones.su/techno/raspinovka-garnitur-trrs-staraya-i-no...

http://rones.su/techno/rewiring-omtp-ctia.html

Мало ли кто не знал. USB 3.0 это тот самый «синенький» USB. По сравнению с привычным USB 2.0 у него выше скорость передачи данных и выше ток питания/зарядки.

Берите схемы распиновки в свой справочник.

Источник: http://rones.su/new/usb-3-0-pinout.html
