Привет Пикабу! Хочу поделиться с вами простым ремонтом паяльной станции Yihua8786, так как в интернете информации по такому дефекту не так уж много. А дефект у нее очень интересный - не отключается фен.

Дефект проявился неожиданно и как всегда некстати. Фен остывал когда его ставишь на его подставку, снижал температуру но не отключал вентилятор и не регулировалась мощность потока воздуха.

Чтож разбираем смотрим.

Внутри перед нами предстает плата управления и сетевой трансформатор.

Так как фен подключается напрямую к плате управления то на ней и следует искать неисправность.

Разбирать полностью строение платы управления я не буду, вместо этого сразу укажу куда подключается вентилятор фена(контакты отмечены красным)

Замеряю на них напряжение(на мультиметре 24вольта) смотрим откуда идет питание

Не сфотографировал заднюю сторону платы каюсь... Поэтому будем смотреть с этой перспективы

Питание подходит через транзистор TIP122, управляющий вывод которого, тобишь база подключается к переменному резистору(разъем для подключения резистора отмечен синим)
Так как именно он управляет вентилятором фена на котором постоянно присутствуют 24 вольта можно предположить что этот транзистор может быть пробит, выпаеваем его и проверяем транзисториестером или мультиметром.

Попался! Определяется как диод! По даташиту это NPN транзистор, у меня под рукой оказались точно такие же TIP122 так что не пришлось искать аналоги.

Вот как определяется исправный транзистор

На разъёме пропали постоянные 24 вольта, и напряжение стало регулироваться по мере кручения ручки резистора
Собираем и проверяем

Фен стал отключаться по мере того как остывал, дело оказалось только в вышедшем из строя транзисторе.

Это мой первый пост по ремонту, поэтому прошу тапками сильно не кидать, надеюсь Кому-нибудь это окажется полезным.

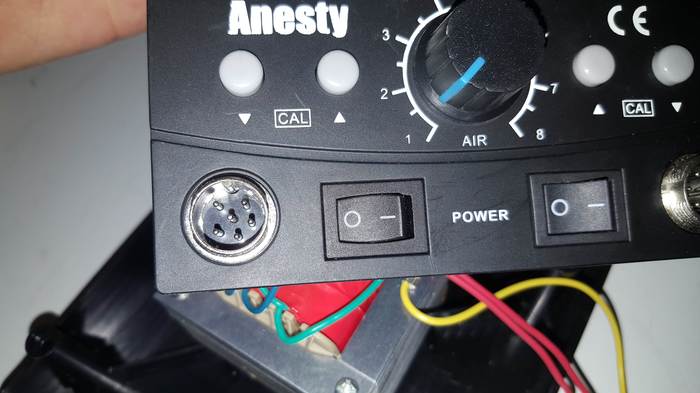

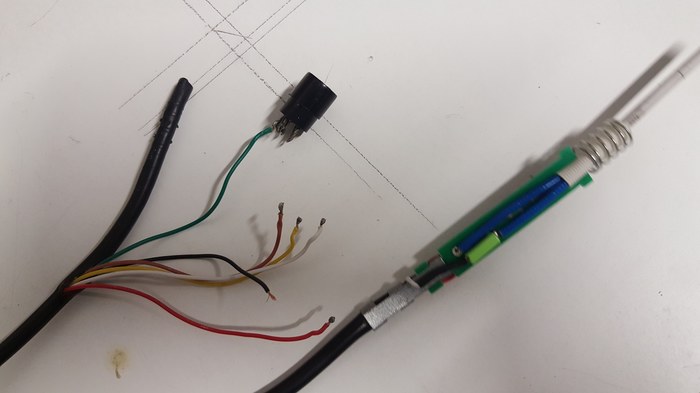

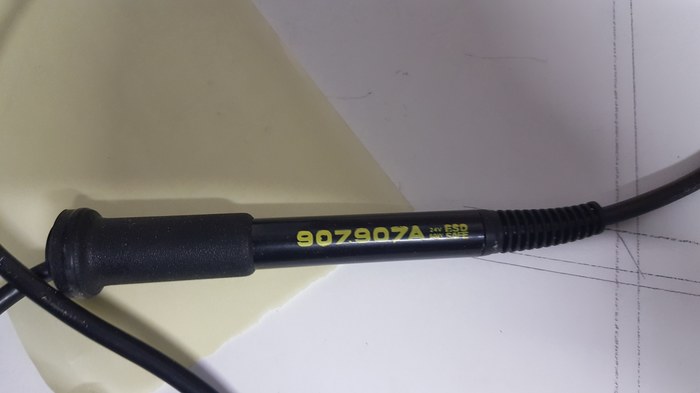

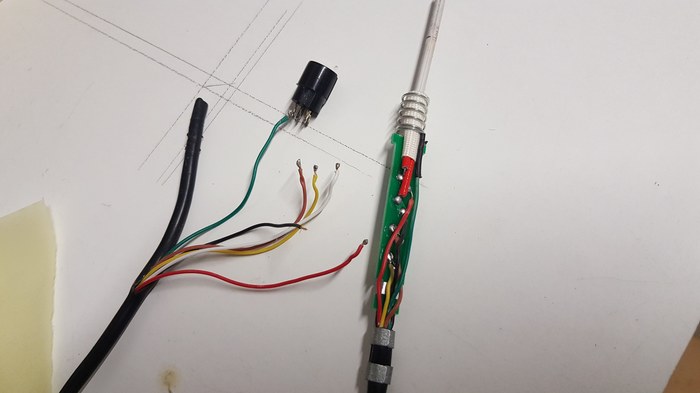

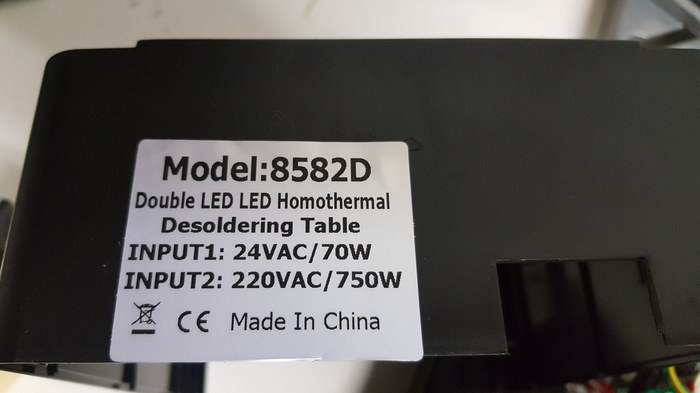

Доброго времени суток. Прошу помоши в подключении  паяльника к станции. Паяльник после недолгой службы перестал опознаваться станцией. Только при сгибании провода около штекера работал ,  оторвались провода от штекера. Когда снимал штекер отвалились практически все провода , осталась только земля.  Всего 6 проводов , может у кого есть такой же паяльник или схема подключения, я понятия не имею какой провод

Всем привет!

Прошу помощи с ремонтом мини паяльной станции.

Модель YIHUA 908D, вот ссылка на неё, если кто-то захочет характеристики посмотреть.

Девайс исправно работал некоторое время, а потом перестал. При включении загорается светодиодный индикатор нагрева и установленное значение температуры на экране, через секунду всё это гаснет и потом загорается снова, так повторяется много раз пока не надоест, при этом жало паяльника остаётся холодным. Если нужно, могу сделать видеозапись этого безобразия, но в принципе я всё и так уже рассказал и на видео вы не увидите ничего нового.

Вот так выглядит плата внутри блока управления.

Вроде всё норм, визуально всё целое, ничего не сгорело.

Есть у кого-нибудь мысли, как это можно починить?
