Указываем станку крайние положения
Внедряем шариковый плунжер!
Делаем дальше!👍
0 просмотренных постов скрыто
Поворотный отрезной станок!

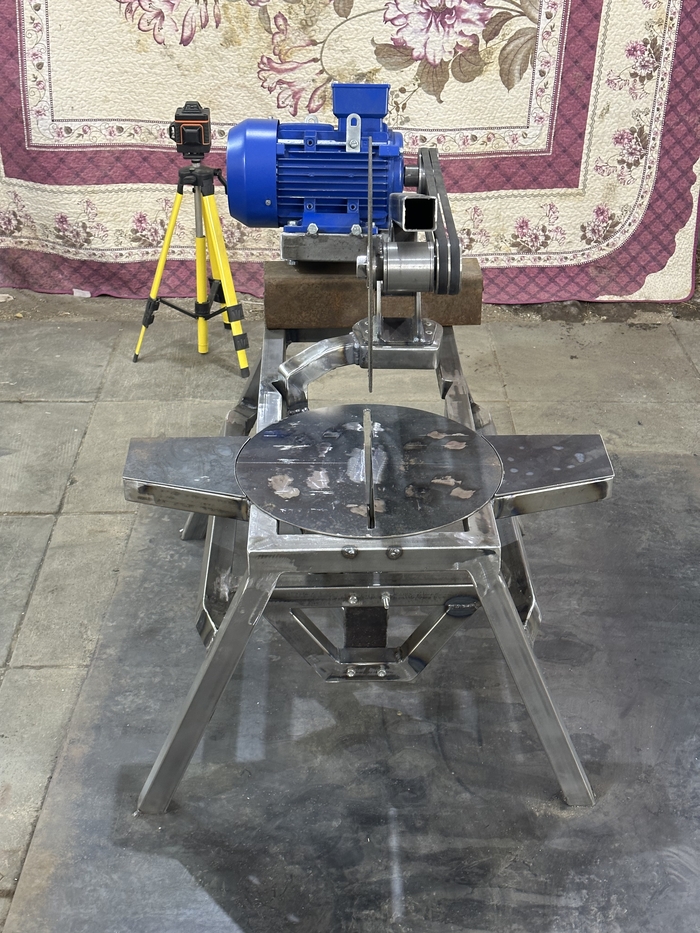

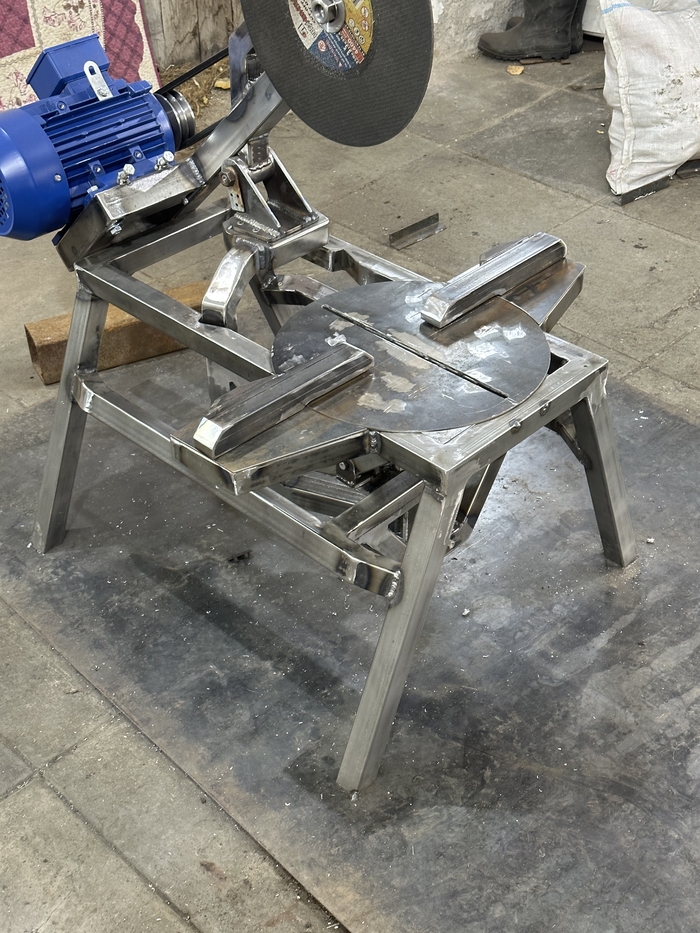

Съёмные боковые упоры подъехали!👍
Желал выгадать все типоразмеры и пропорции так, что бы при размещении заготовки на стол скользила она не запинаясь, но при этом при что бы стол при повороте её за собой не тащил!
Как вы можете наблюдать, получилось всё на отлично!👍

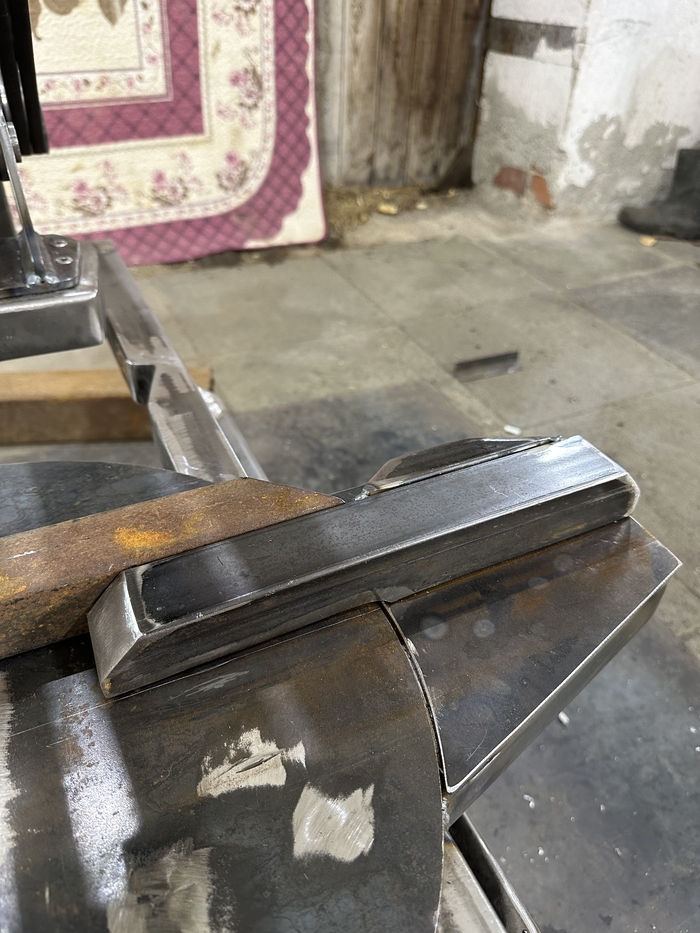

Не мало времени заняло изготовление самих упоров, а именно задней наклонной части.
Тут я столкнулся с интересным феноменом:
Если наклон задней части не осуществлять, то с первого взгляда будет видно, что человек поленился и принял решение плюнуть в душу тому, кто на это смотрит. А вот когда у задней части появился наклон- смотрится это обычно и не примечательно, будто так здесь быть и должно, и ярким дизайном или основным штрихом это не назвать в общей картине.

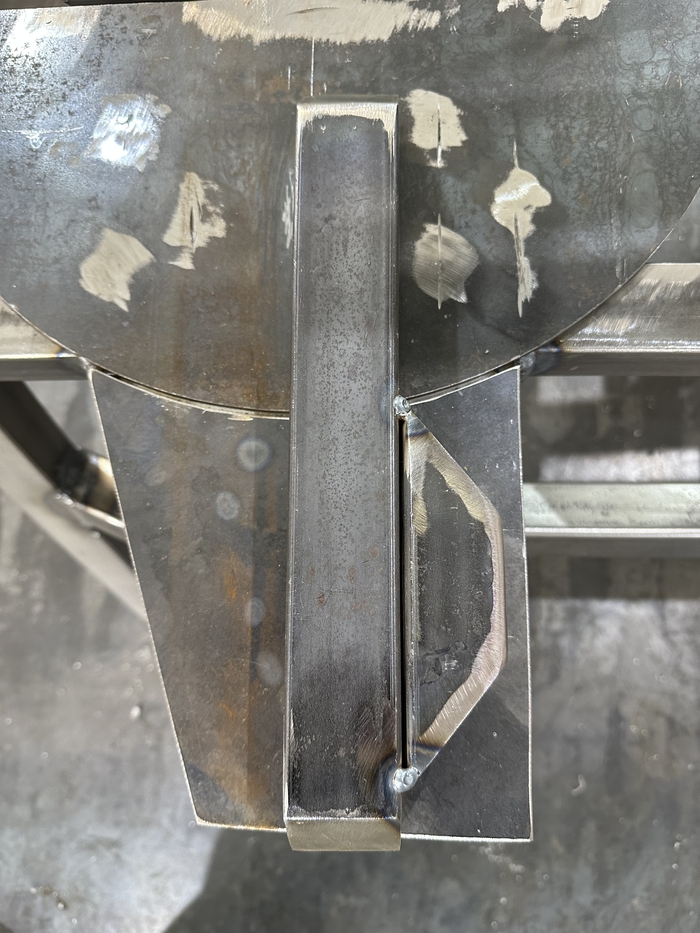

Вот наглядный пример: слева труба без наклона (ленивое крепление), справа уже готовое (трудолюбивое крепление).
Обидно, однако, что такой труд будто «прячется» в общей картине, и, возможно, никто кроме нас с вами на это внимание не обратит!😁
Упоры изготовлены съёмными для калибровки и удобной сборки и разборки станка.
В целом с очень доволен тем, как именно они вписались!👍
До скорой встречи, всем спасибо!💪
Показать полностью
4
Поворотный отрезной станок!
Нюансы, однако!
Чем богаты!)
P.S. Текстовый формат мне самому не зашёл, поэтому монтирую короткие ролики, надеюсь, не сильно коряво выходит😁
Всем спасибо за внимание!👍
Показать полностью
2
Поворотный отрезной станок!
Продолжаем, уже похож!😁
Итак, что у нас произошло:

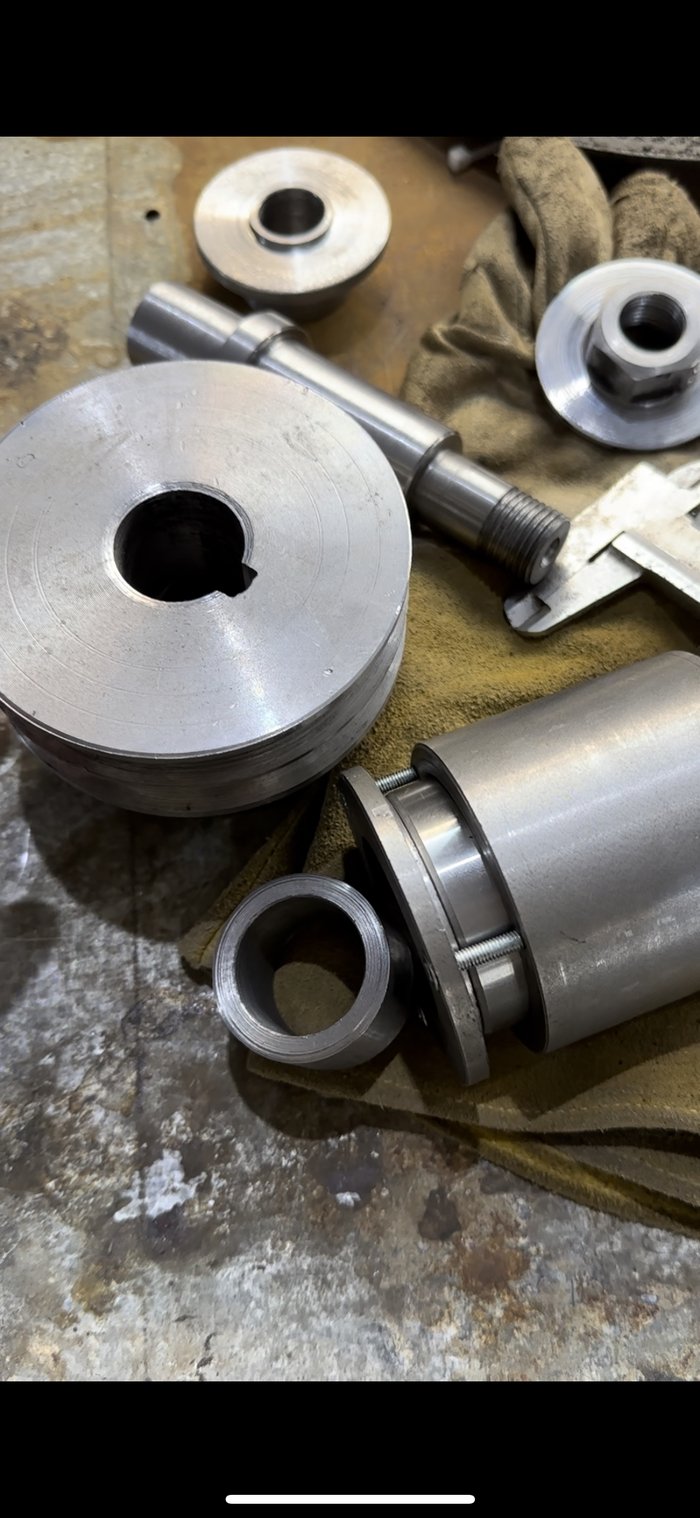

Согласно чертежам, токарь изготовил не мало ништяков, а именно:
1.Вал для оси диска.
С одной стороны посадка с шпонкой под шкив, с другой стороны левая резьба.
2. Втулка для подшипников
3. Две крышки
4. Два шкива.
Под нашу задачу было подобрано передаточное соотношение между шкивами, что бы на выходе получить 3650об/мин, что является огнём-огнищем! С ремнями круче не придумаешь, чем старый добрый профиль А, угол канавки 34 градуса.

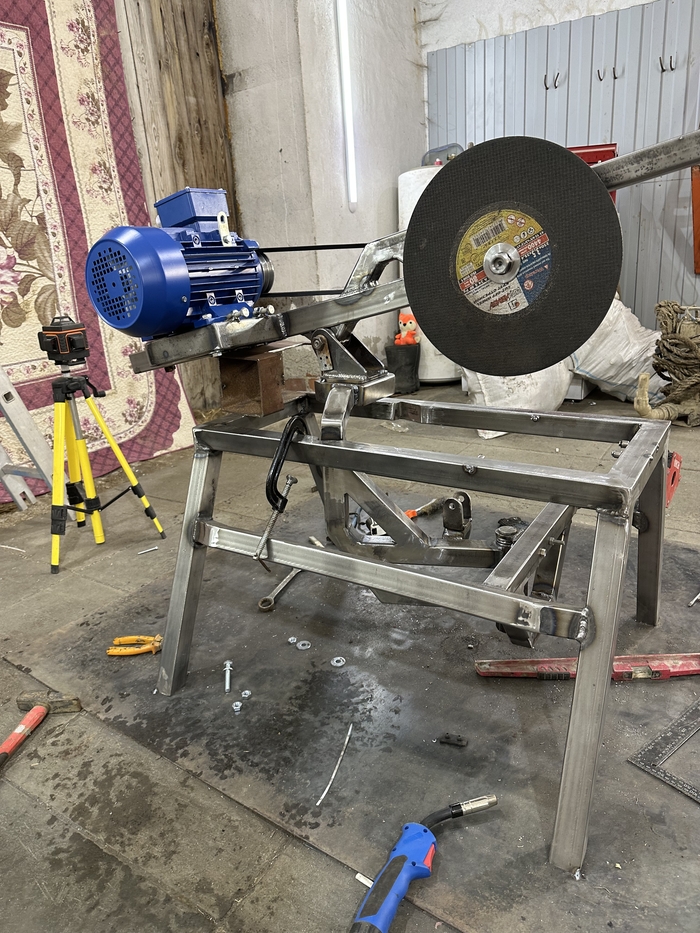

Дальше необходимо всё это склеить и убедиться в том, что все расчёты верны!👍

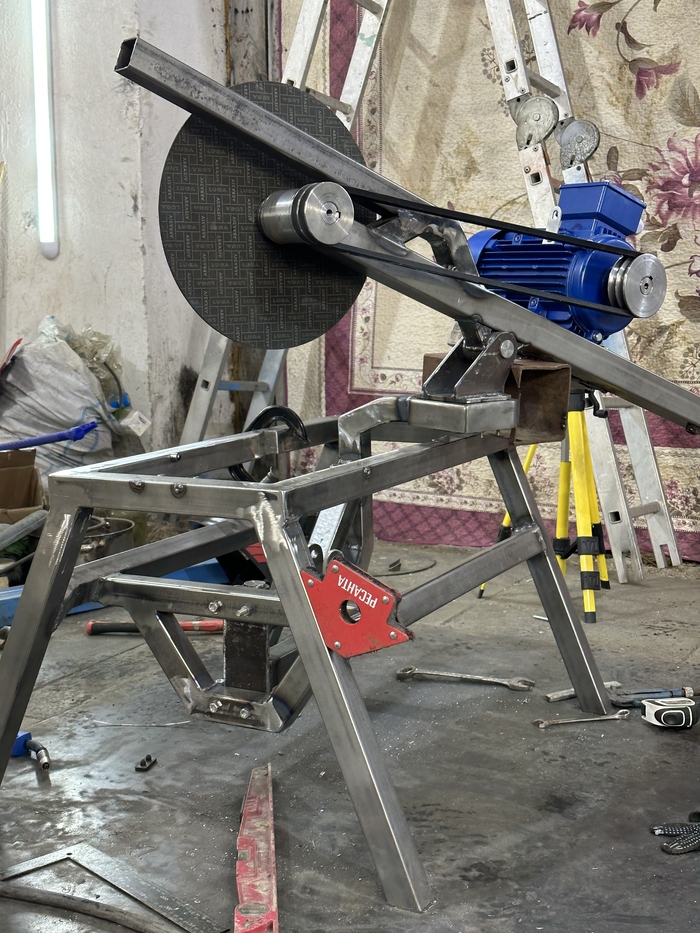

Ремни, конечно же, хотелось видеть паралельно маятнику, втулку разместить по центру оси маятника, при этом попав осью пропила в центр оси поворотного механизма😁билиберда какая-то.

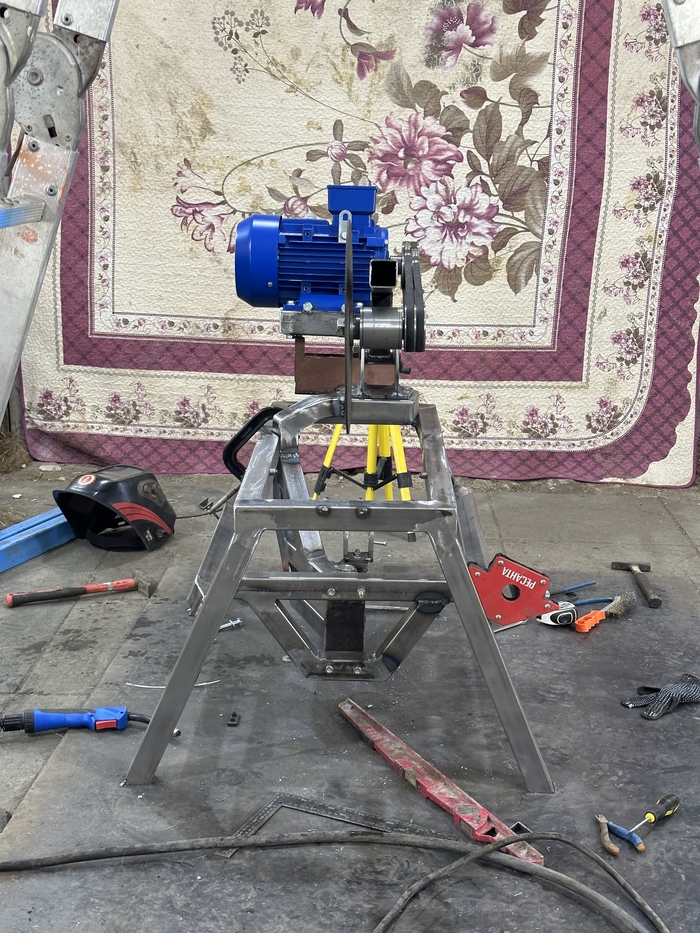

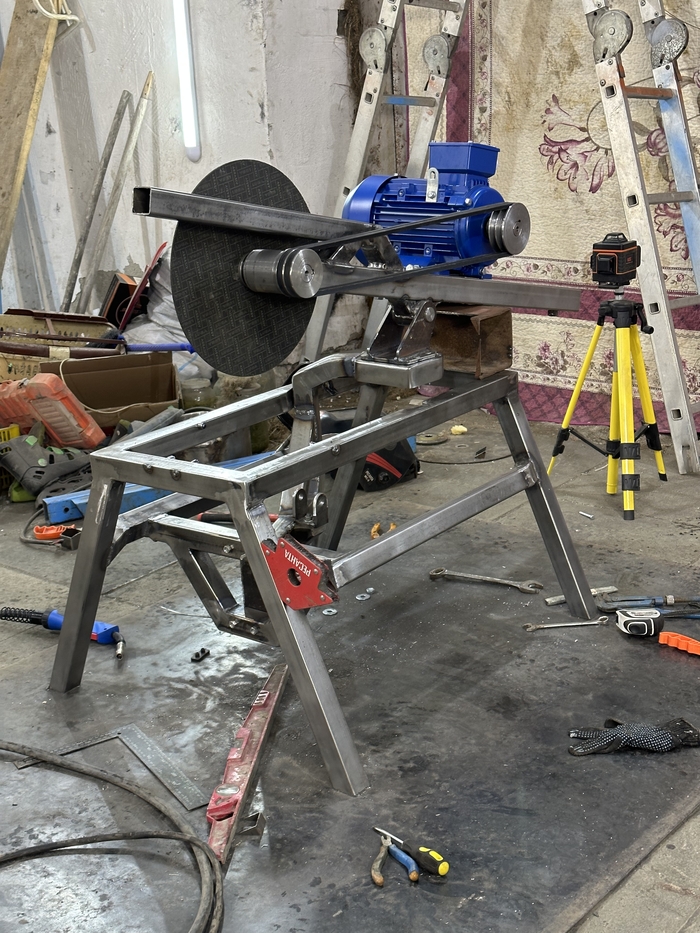

Собственно, у меня получилось!
Предлагаю к просмотру парочку видео о том, как именно эта красавица крутится и вертится!
Действую дальше!👍
Это шедевр!!!😁
Показать полностью
6
2
Поворотный отрезной станок ч.3
Что касаемо оси!
Внутренний диаметр обоймы сделали больше, раздумываем над установкой тавотницы для смазки.
Ай нравится!👍
Есть вероятность, что саму ось маятника задрал слишком высоко, как бы боком не вышло.
Фото на память😉
Турель на изготовке!
В данный момент вытачиваем ось самого диска, там моменты серьёзнее, так что будем посмотреть!)
Показать полностью
5
Конструирую отрезной станок ч.2
Всем привет!🤚
В прошлый раз мы остановились на общем виде рамы, маятника и кожуха для диска, продолжим!

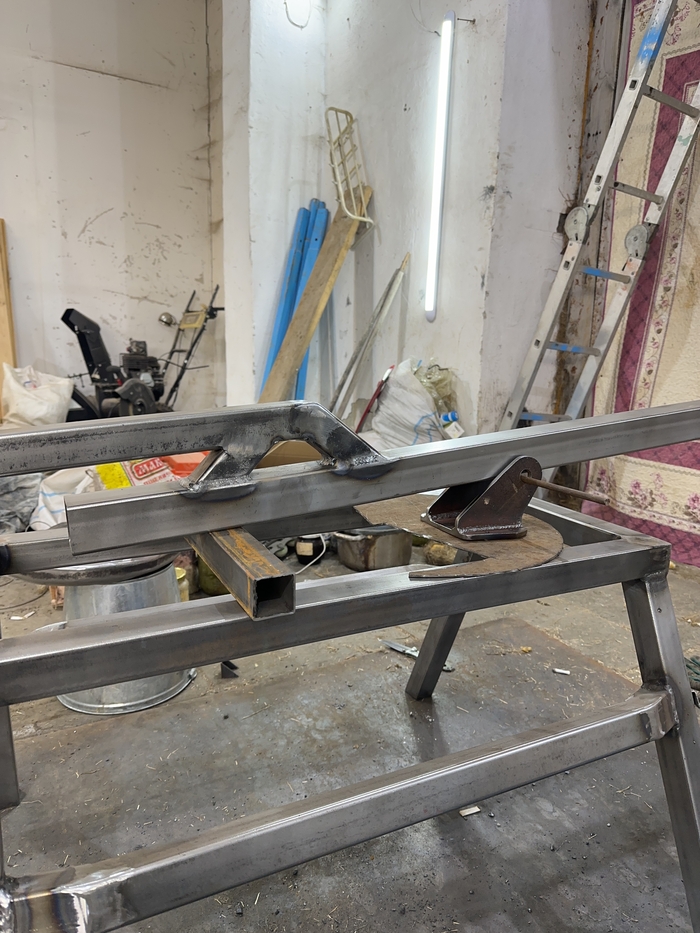

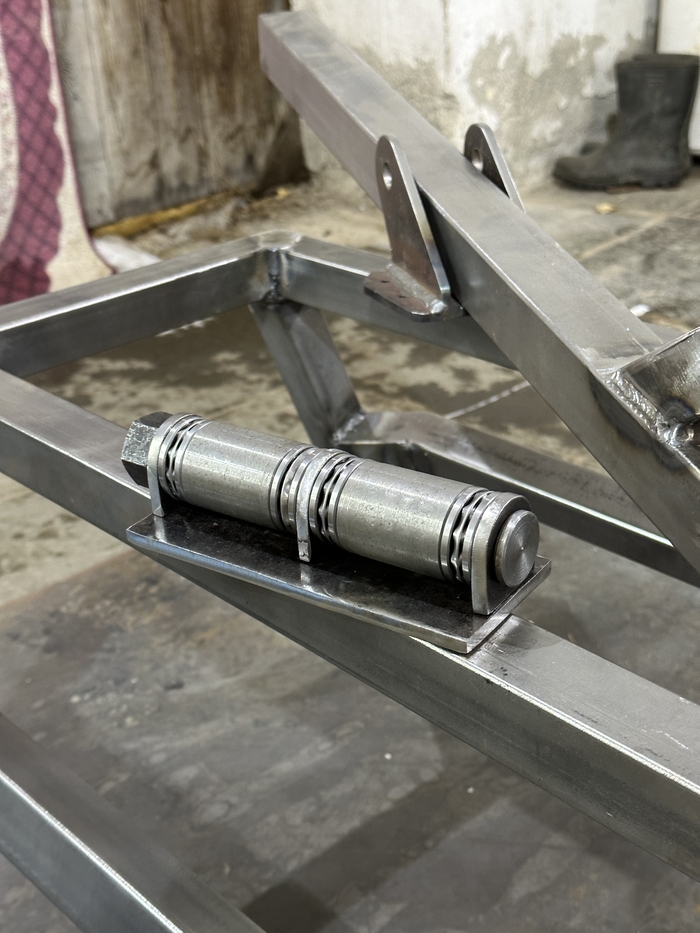

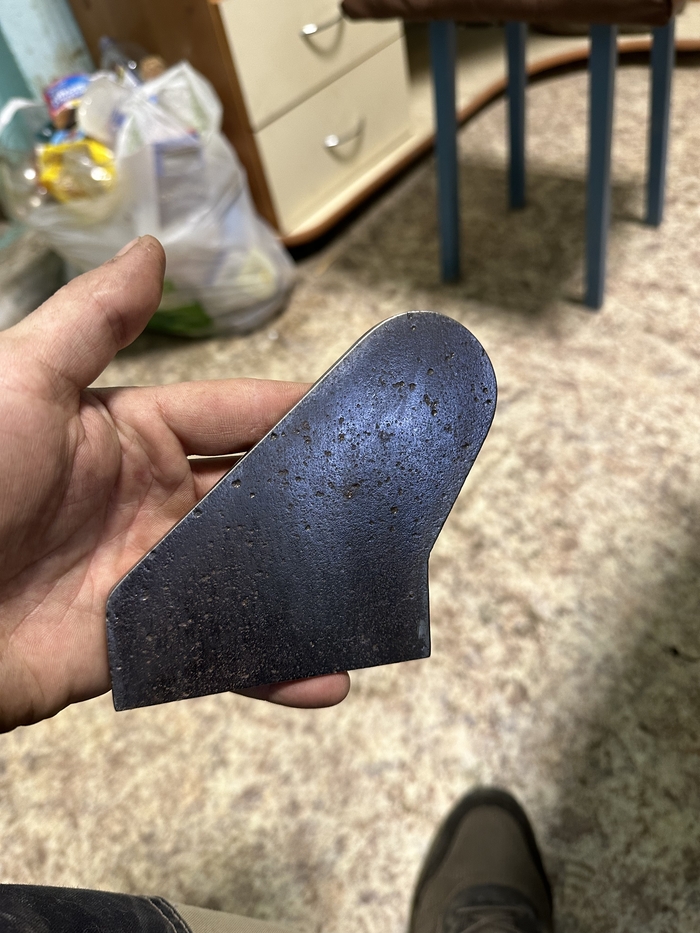

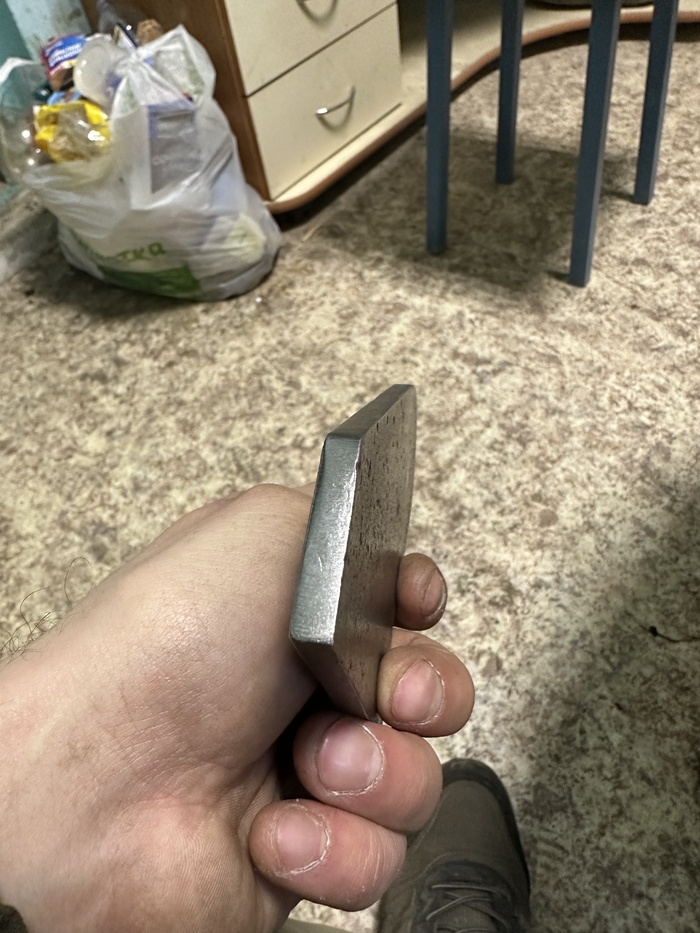

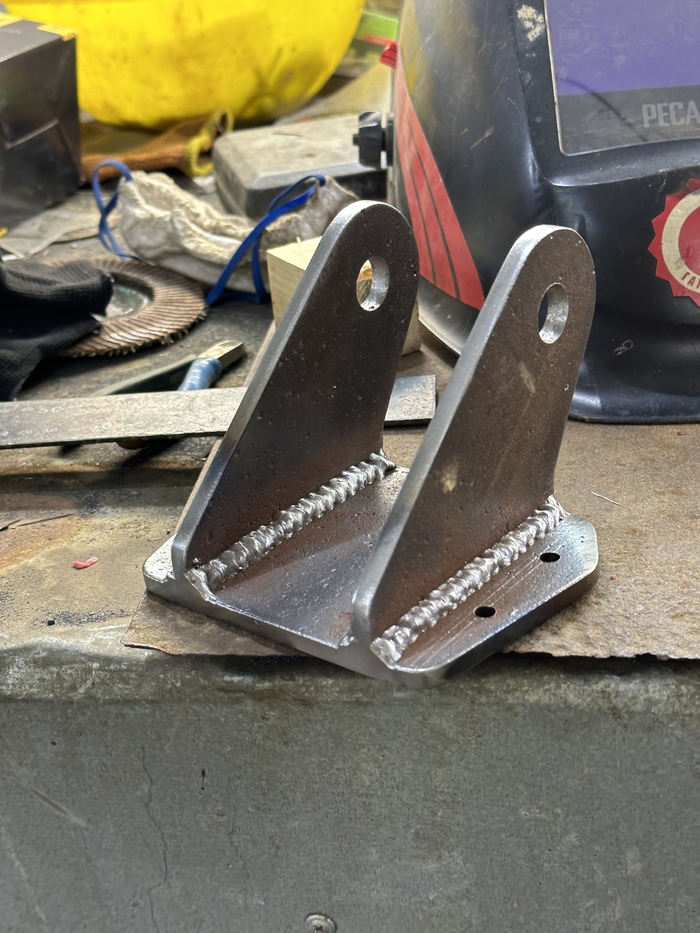

Вопрос с креплением оси маятника был решён вот так:
УШМ 125мм и в бой.
Чертежи сохранены, в следующий раз только через плазморез, лазер или гидро-абразив.
То ещё зрелище😁
Паралельно токарю заказана втулка с фланцами и вал, исходя из размеров заблаговременно купленных подшипников.
С этим вроде бы разобрались.
Детка, ты просто космос!

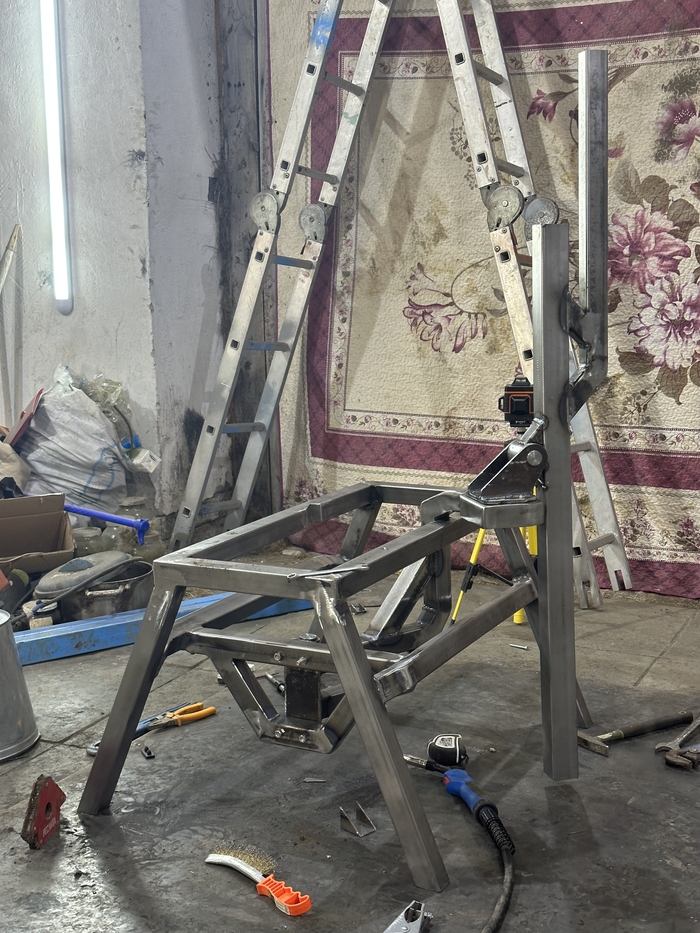

Переходим к поворотному механизму.
Основной принцип следующий:
На основной раме, под диском, необходимо организовать вертикальную ось, вокруг которой и будет вращаться диск вместе с маятником.
Ну, что же, приступим!

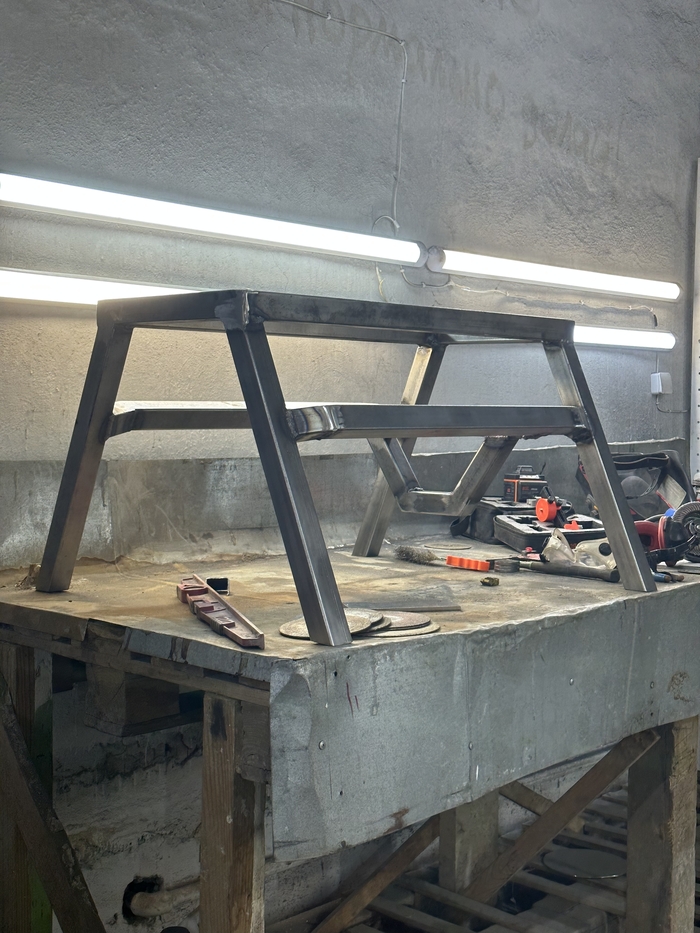

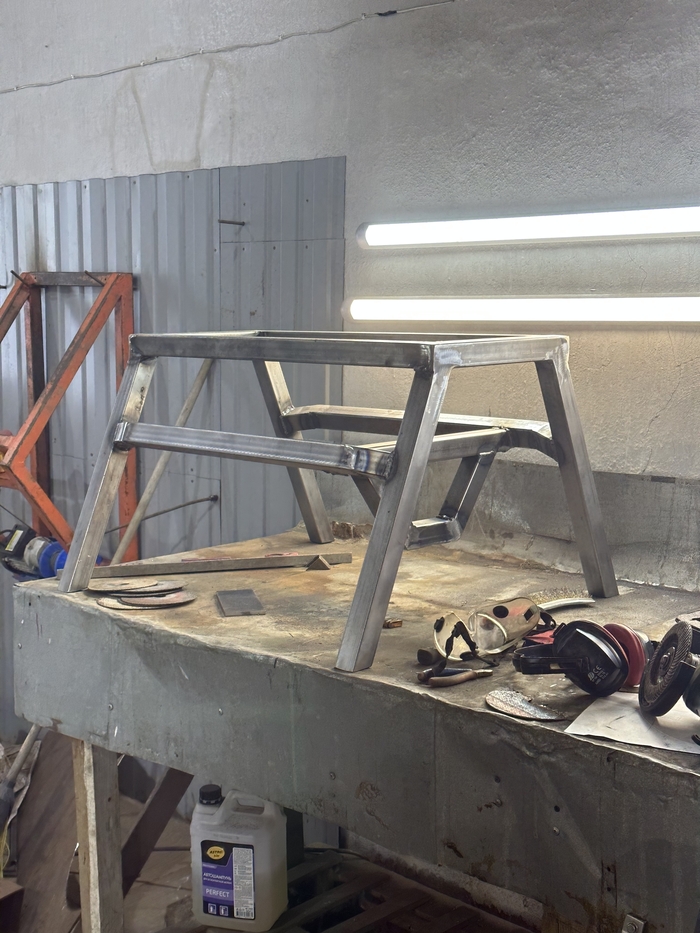

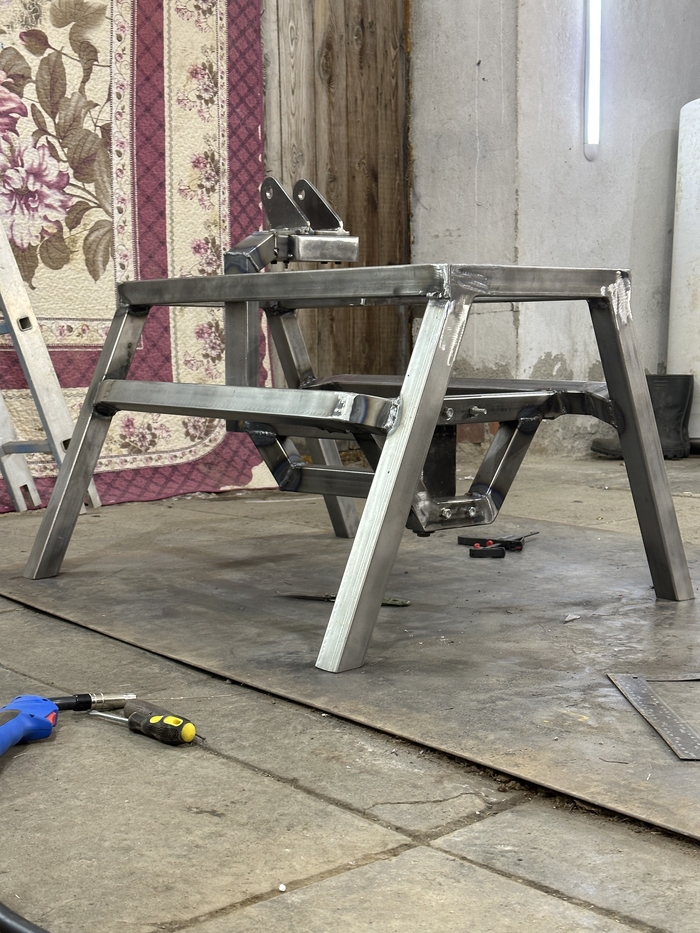

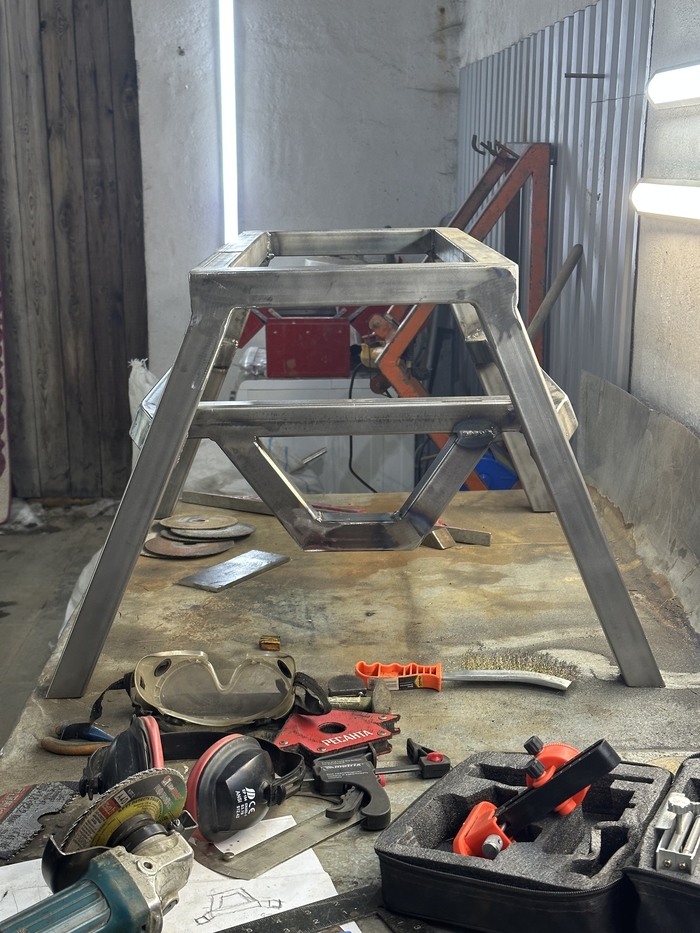

Выпускаем дополнительный подрамник, следим, что бы всё было пропорционально, функционально и не вычурно.
Супер, можно дальше форсировать события.
С компоновкой оси карты легли так:

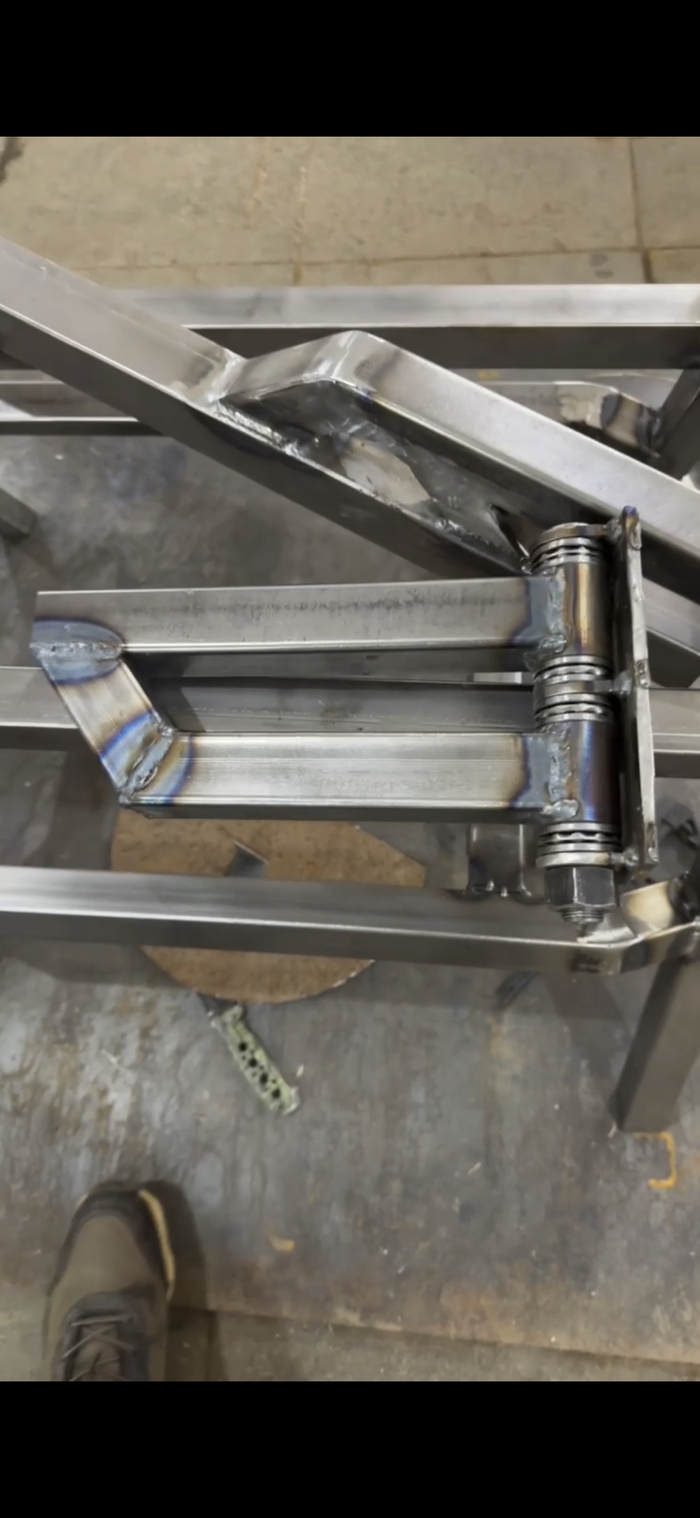

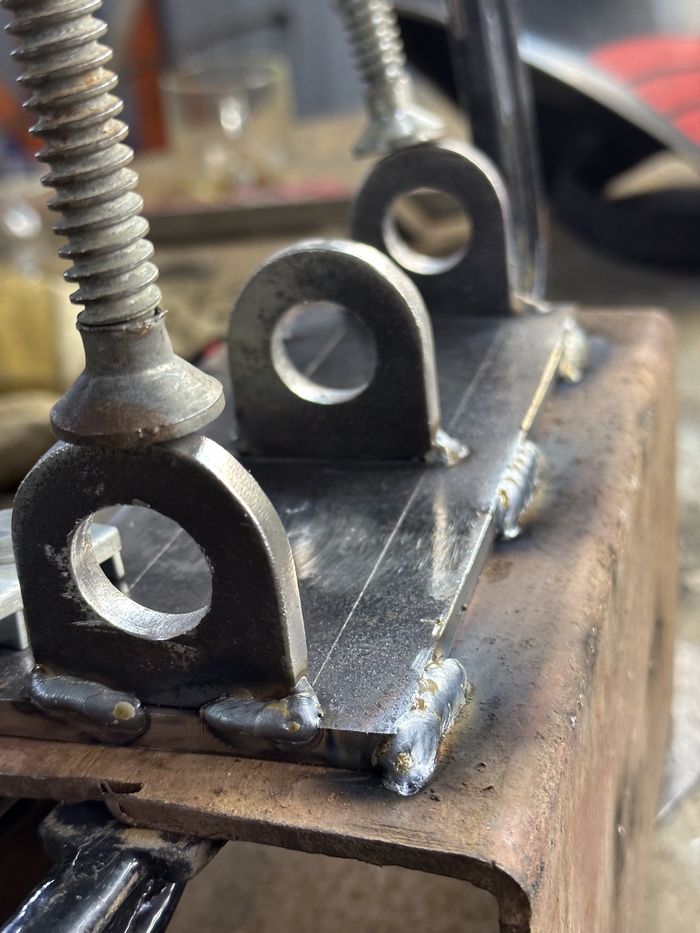

Палец, 2 втулки, 4 осевых подшипника, с установкой на монтажную пластину через проушины.
Вуаля!

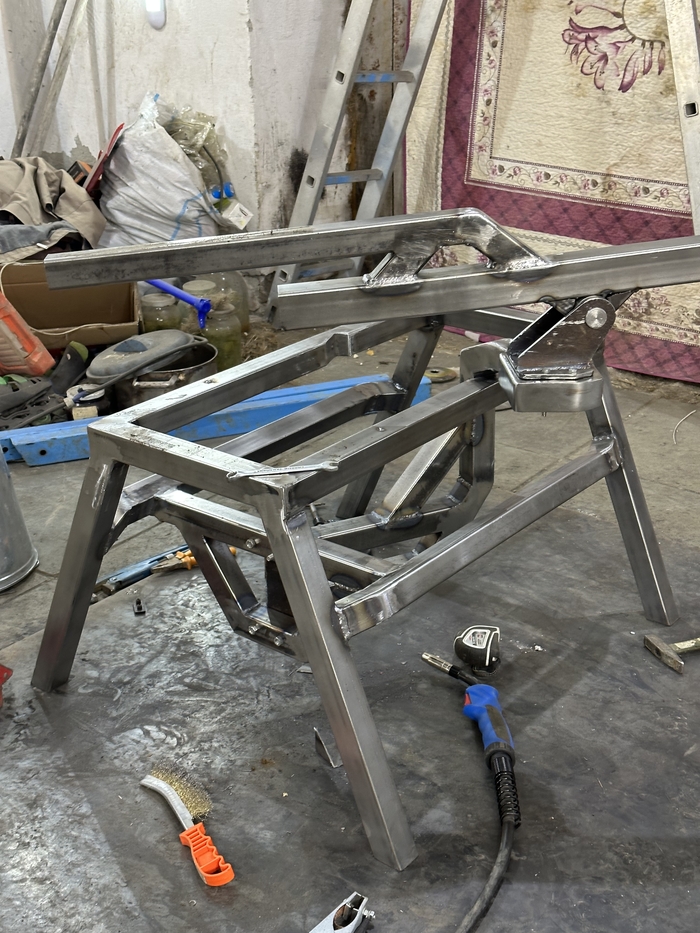

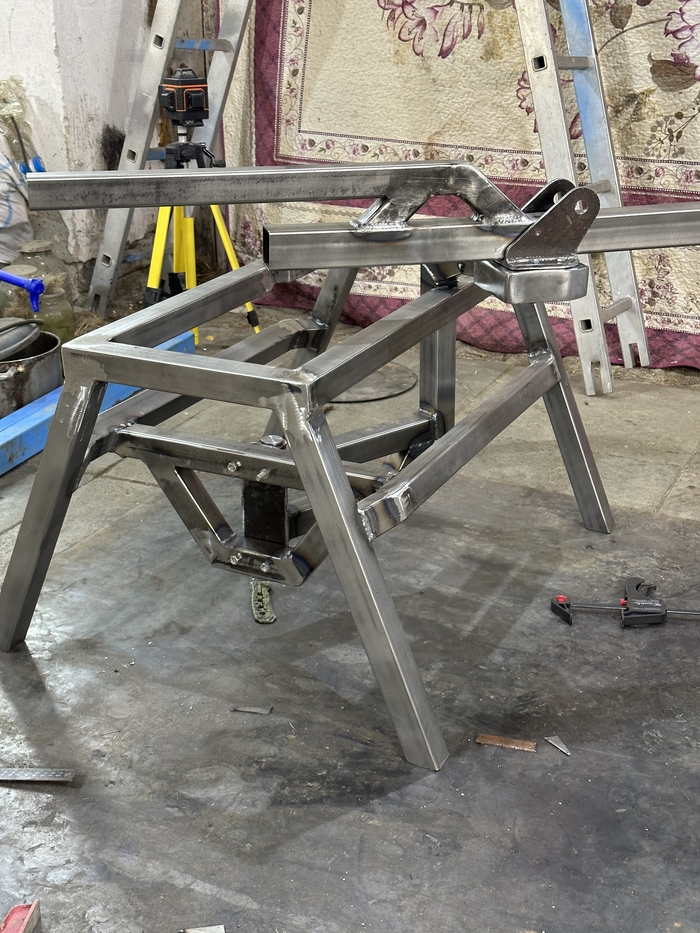

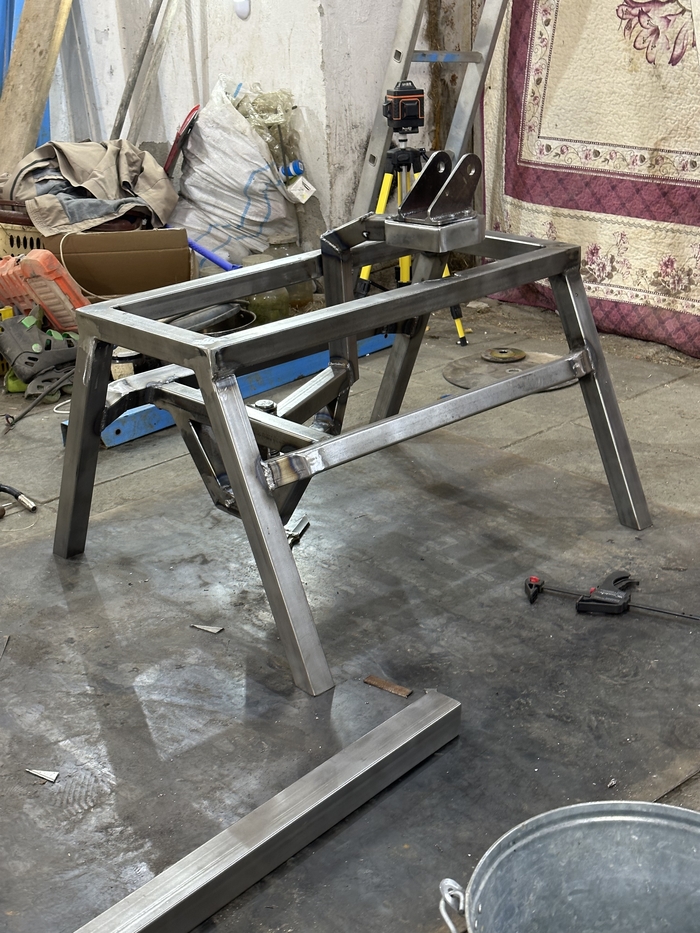

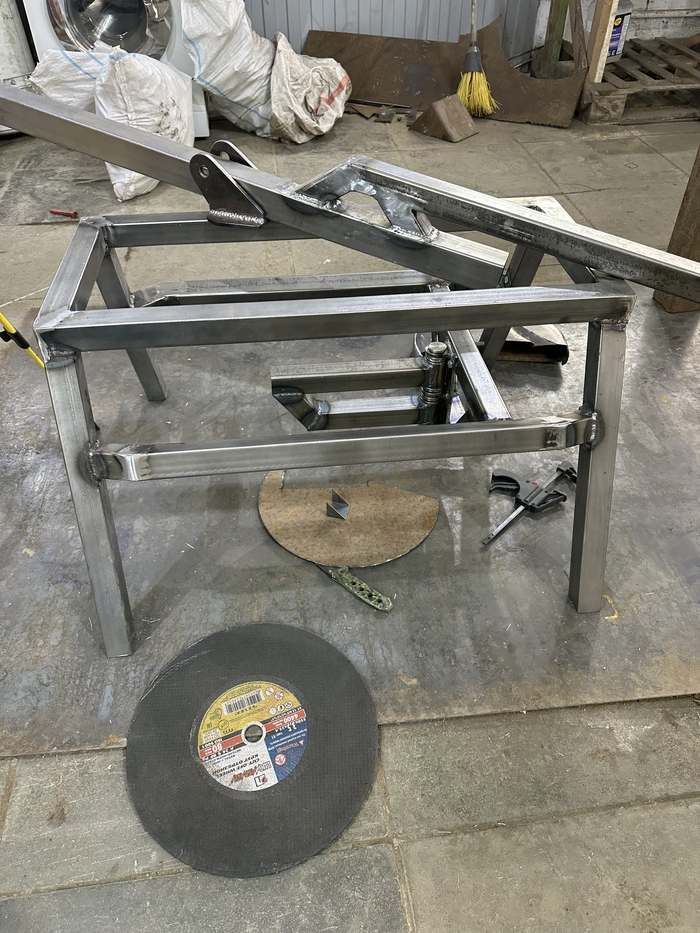

Садим пластину мы на болты к подрамнику, и начинаем пробрасывать раму поворотного механизма.
Красота какая, апогей технической эстетики!
Едем дальше!

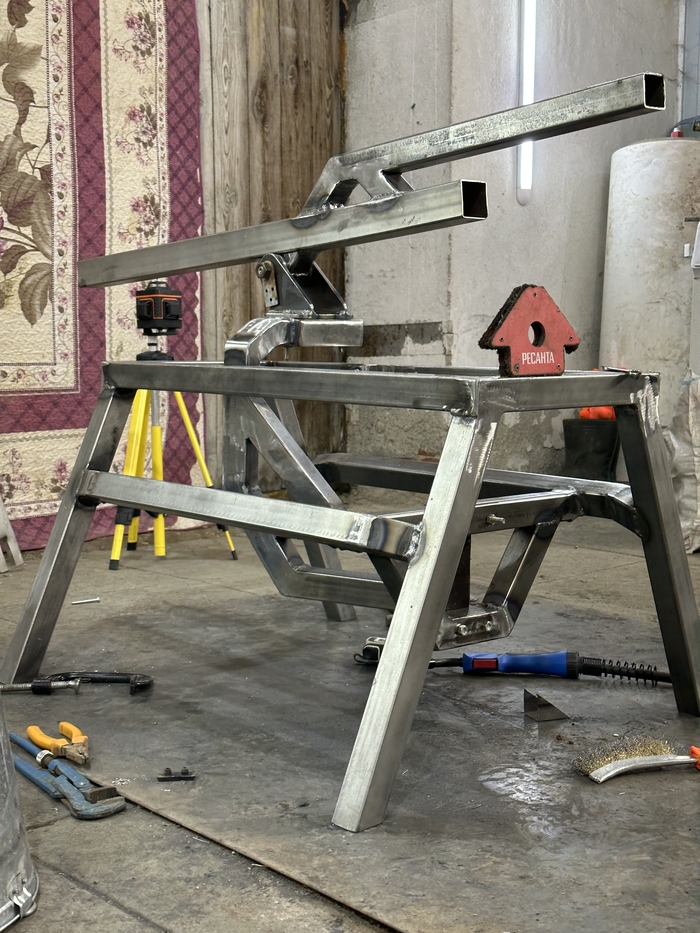

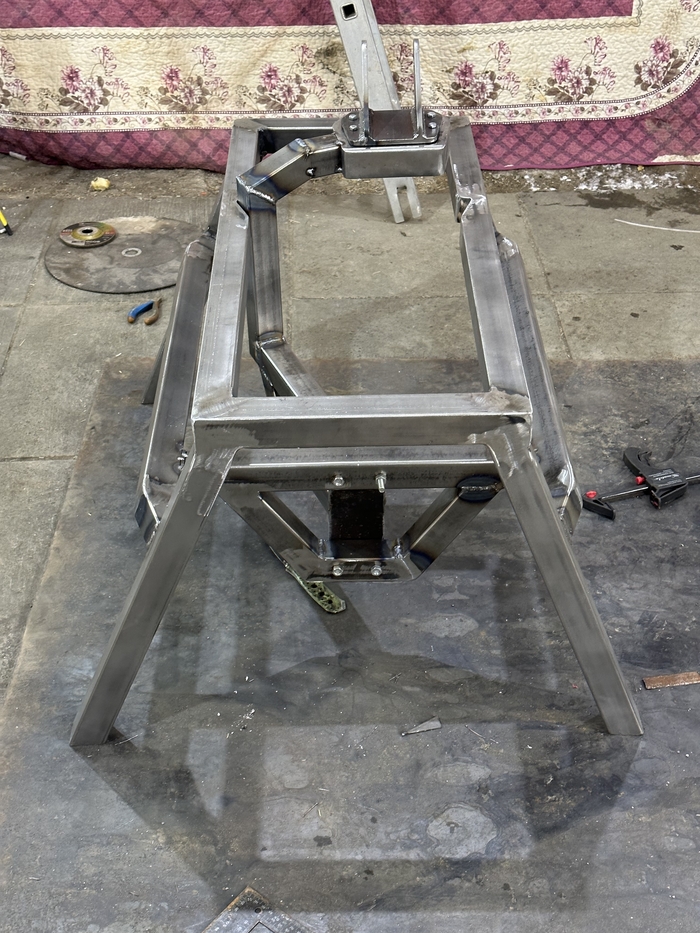

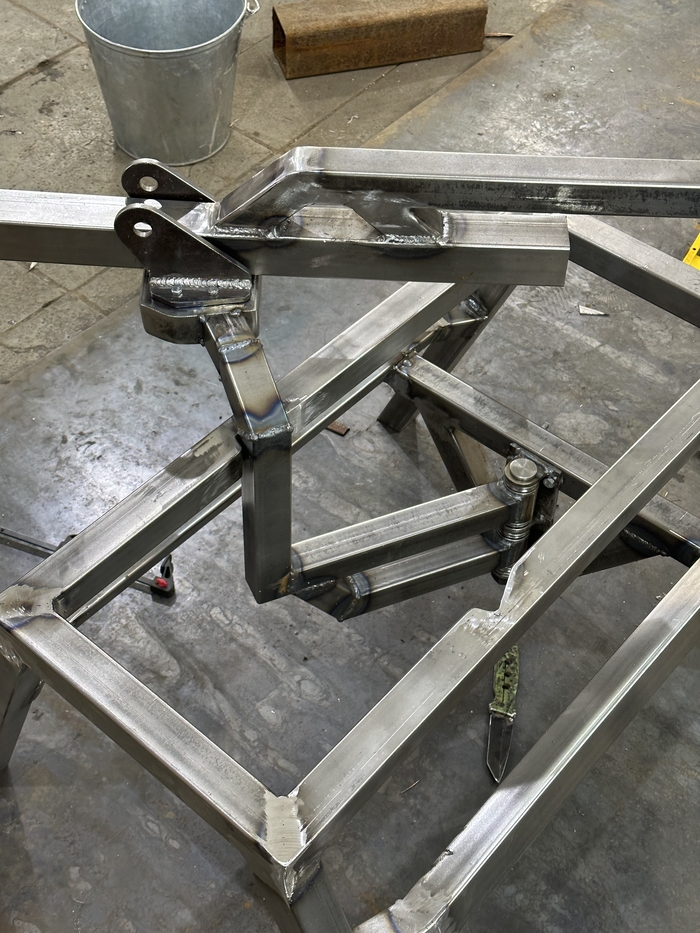

Сделать запилы в раме и заварить, или сделать шире раму и приварить подпятники?
Решился на запилы, выглядит аккуратно, ничего не торчит, функционал примитивный: ограничивают вращение.
Кстати, по предварительным замерам, на такой длине плеча ось раздаёт чуть больше 47 градусов, то что нужно!👍

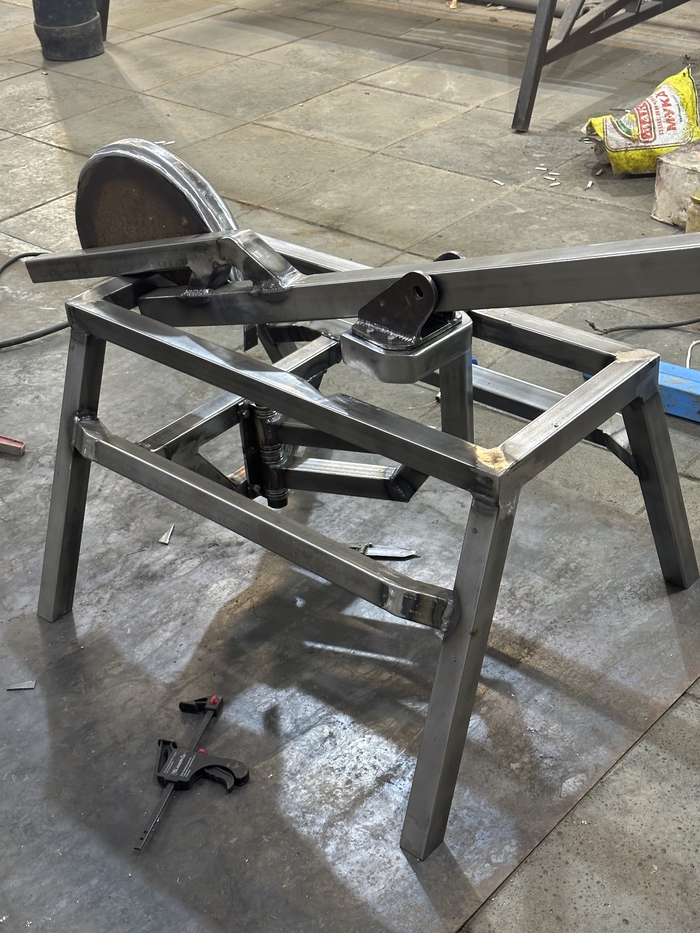

Смотри-ка ты, заповорачивался он!
Таков урожай, Друзья!👍
По итогу прокатился собственным весом на механизме, результатом доволен более чем!👍
«Ловил» я всё это лазерным уровнем, однако монтажную пластину механизма и крепление оси маятника посадил на болты, что бы осталась возможность нивелировать вертикали и перпендикуляры в будущем!
В следующем посте крепим маятник, можно будет не только крутиться, но и качаться😁
Всем спасибо, трудимся дальше!🔥
Показать полностью
