Битва за бесконечность!
Попал мне в руки для переделки под рабочий отрезок Nikon, вот такой пациент. Гелиос 44м, производства завода КМЗ, 1981 года рождения.
Как известно - рабочий отрезок объективов с резьбовым соединением типа М42 составляет 45,5мм, тогда как рабочий отрезок камер Nikon - 46,5мм(чтоб тем кто это придумал - ночью не спалось спокойно). Это значит что если просто установить его(объектив) на камеру, то фокусироваться объектив сможет лишь по близко расположенным объектам(в пределах 2,5 метра)
Существует несколько способов изменения рабочего отрезка объективов Гелиос, но все они сводятся либо к замене съемного задника на переходник М42/Nikon, либо к токарным работам(стачивание задника и переходника). Оба способа я отверг, ибо в первом случае получается варварская работа, а мне хотелось сохранить задник с механизмом переключения режимов диафрагмы, и из уважения к ветерану искусства фотографии отечественного производства, а второй способ(токарные работы) необратим, и вернуть объектив в исходное состояние - не выйдет.
Потому пошел другим путем...
Разница рабочих отрезков - 1мм, кроме того толщина переходника М42/Nikon - 0,8мм, итого линзоблок объектива необходимо приблизить к матрице на 1,8мм.
Снимаем декоративное кольцо с названием объектива и цифрами.
Снимаем "стакан" с резьбой под светофильтры, держится на трех винтах.

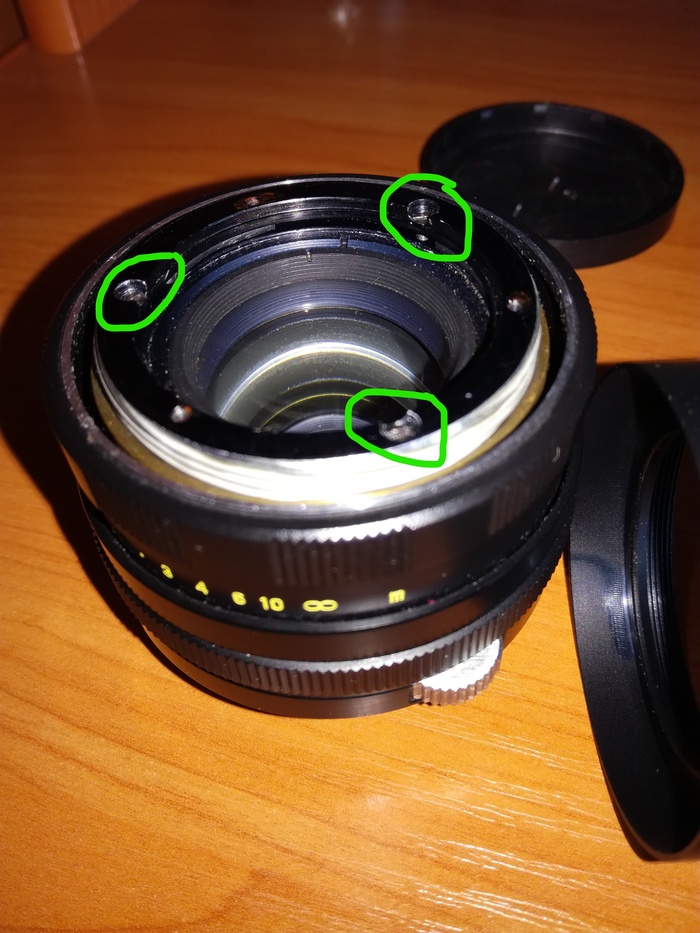

Ослабляем три винта держащие линзоблок, таким образом чтобы между линзоблоком и деталью к которой он крепится - появился зазор примерно равный необходимым 1,8мм.

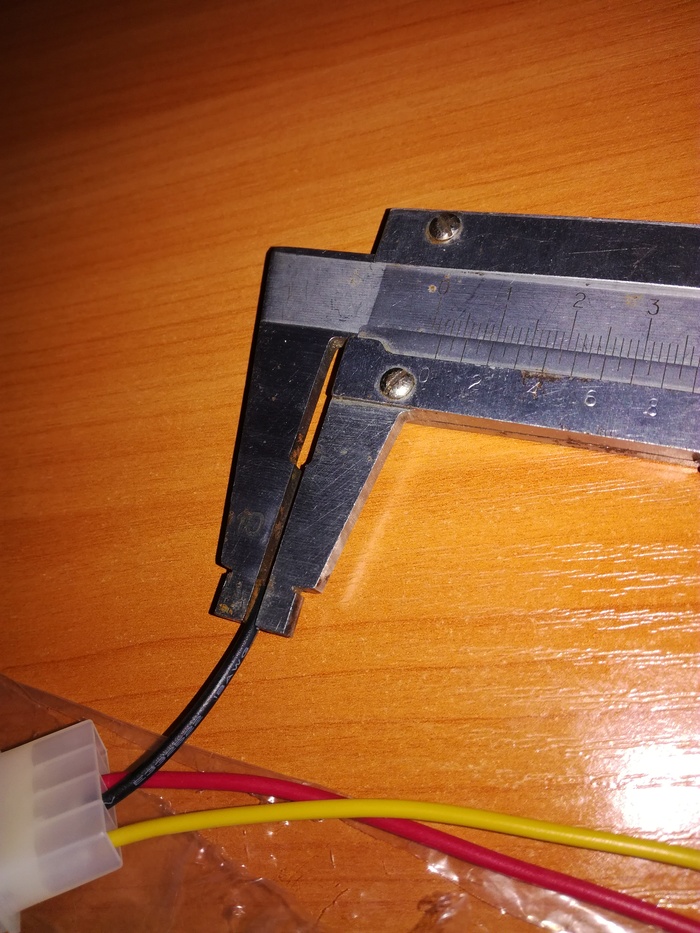

Далее я использовал подходящий по толщине провод. Отрезал кусочек, и поместил его между линзоблоком и деталью к которой он крепится. Тем самым линзоблок приблизился к матрице на необходимое расстояние. Собираем объектив в обратном порядке, цепляем на тушку через переходник, и....готово!
Окна запотели, а на улице мороз и выходить было лень, видно на фото плохо и мутно но тем не менее бесконечность есть. Подтверждено :-)
Таким образом переделка обратимая, рабочий отрезок объектива изменен на 46,5мм наименее варварским способом.

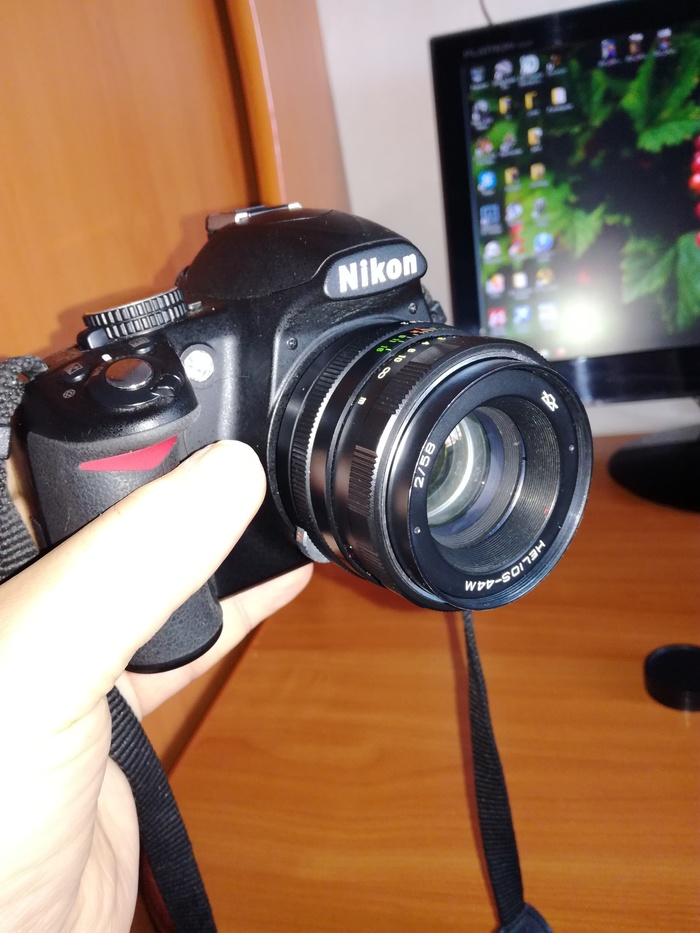

Объектив готов к использованию на ЦЗК Nikon!
Кстати говоря - иные модификации объективов Гелиос(44м-4, 44м-5 и т.д.) несколько отличаются конструктивно, и описанный выше метод вполне может быть не применим к ним.
