Большая часть гостей столицы (да и многие москвичи) считают оплотом отечественного телевидения Останкинскую башню. Но российское телевещание начиналось на более тихой и патриархальной улице Шаболовке в другом конце Москвы.

Причем поначалу это была радиобашня. Именно от старта радиотрансляций и ведется отсчет ее лет - 19 марта 1922 года.

Название башне дано по фамилии известного архитектора Владимира Шухова, придумавшего как возводить высотные объекты из сборных конструкций.

Сам процесс строительства произвел фурор - возвысившуюся над малоэтажными домиками Шаболовки башню поначалу боялись - мол, упадет и придавит. Ведь выглядит хлипко и не переживет первый же крепкий ветер.

Решение о создании постоянной радио- и телеграфной связи между РСФСР и Европой было принято в 1919 году Советом рабочей и крестьянской обороны. Но после Первой мировой и гражданской войн в стране был жесточайший дефицит металла. Для создания башни по личному распоряжению Владимира Ленина использовали конструкции заводов и мостов.

Строили башню без лесов: сначала собрали нижнюю - более широкую - секцию. Затем внутри нее возводили следующую - более узкую - и поднимали наверх с помощью блоков и лебедок, крепили с помощью болтов и клепок к нижней и приступали к возведению следующего 25-метрового яруса.

Абсолютно ручной труд!

Уже первая трансляция Московской радиотелеграфной станции показала, что по мощности и дальности сигнала она превзошла радиостанции Парижа, Нью-Йорка и Берлина.

Как и любое гениальное творение, Шуховская башня просто красива:

Ее высота - 160 метров. Конструкция состоит из шести сетчатых гиперболоидных стальных секций-ярусов.

В 1939 году у башни появилась телевизионная антенна. На Шаболовке открылся Московский телецентр и началась телетрансляция.

В годы Великой Отечественной войны их пришлось прервать. Саму башню заминировали и даже приняли решение о ее ликвидации, когда фашисты вплотную подошли к Москве. Но, к счастью, этого не произошло и произведение инженерного искусства сохранилось.
Советское телевещание было восстановлено в числе первых среди стран-участниц войны. Еще до Победы, 7 мая 1945 года, прошел первый послевоенный эфир.

До 1967 года Шуховская башня оставалась самым высоким сооружением в стране и главным передающим телевизионным центром СССР. Именно про нее соблазнитель Рудольф говорил Кате "Одно сплошное телевидение!" в фильме "Москва слезам не верит".

Эта сцена не вошла в фильм, но на кадрах виден бывший Варваринский приют для девочек-сирот:

Вот современное состояние:

И немного фоточек поближе, так как доступ на режимный объект закрыт, и обычный турист и прохожий не может рассмотреть башню так близко.

Вот летит на парад 9 Мая наша вертолетная группа:

Новенькая охранная табличка на фоне старой окраски башни:

Так рано ушедшие коллеги...

На рассвете летом:

и в январские морозы:

Шуховская радио- и телебашня возводилась в Москве в 1919-1922 годах по проекту Владимира Шухова, расположена на улице, носящей его имя, поблизости от телецентра.

Является памятником архитектуры советского рационализма.

Инженер, учёный, архитектор и изобретатель Владимир Григорьевич Шухов спроектировал не одну башню, названную в его честь, — Шуховские башни также есть в Дзержинске, Краснодаре, Бухаре, Николаеве, Борисове, Волхове.

В конце 19-го века Шухов изобрел гиперболоидные конструкции и металлические сетчатые оболочки строительных конструкций. Он стремился совместить прочность и лёгкость, используя при этом как можно меньше материала. Его идеи стали широко использоваться в строительстве башен, маяков, линий электропередач, а в связи с дефицитом металла во время Гражданской волны стали востребованы и как никогда актуальны.

К 1919 году возникла острая необходимость возведения радиобашни в Москве, единственная на тот момент — Ходынская радиостанция — уже не справлялась с увеличивающимся потоком работы.

Проект был поручен «Строительной конторе», которую возглавлял Шухов. Планировавшаяся высота составляла 350 метров, масса — 2200 тонн. Но дефицит материалов внёс коррективы в проект. Лично Владимиром Лениным была утверждены новые параметры: высота 148,5 метров, масса 240 тонн. Ленин выделил на строительство башни 240 тонн металла из запасов Военного ведомства.

Уже в процессе возведения москвичи убедились в талантах новатора Шухова: строили башню с помощью лебёдок, на площадке не использовали краны и леса. В ходе строительства в изначальный проект вносились коррективы, Шухов контролировал каждый этап. Строительство велось почти 2 года, прерываясь в связи с нехваткой материала.

Башня на Шаболовке была возведена в форме гиперболоида вращения. Каждая из шести секций башни — самостоятельный гиперболоид высотой 25 метров, опирающийся на нижестоящий. Секции установлены по мере уменьшения размера — самая большая внизу, самая маленькая наверху. Нижняя секция установлена на бетонном фундаменте диаметром 40 метров и глубиной 3 метра. Элементы башни скреплены на заклёпках. Нижнее опорное кольцо прикреплено к фундаменту анкерными болтами с двух сторон от узловых опорных фасонок. Уникальная сетчатая конструкция позволяет башне выдерживать ветровую нагрузку.

После завершения строительства башни, на неё установили передатчики радиовещания Московской радиотелеграфной станции.

В 1933-1937 годах башню использовали для радиоиспытаний.

С 1937 года с башни начали транслировать экспериментальные передачи коротковолнового катодного телевидения.

В 1939 году, после строительства телецентра на Шаболовке и установки передатчика телевизионного сигнала, с башни состоялась первая в Союзе телетрансляция.

Башня вдохновила писателя Алексея Толстого на создание романа «Гиперболоид инженера Гарина», став символом прорыва инженерной мысли своего времени. За рубежом также признали талант русского инженера, Шуховская башня входит в перечень объектов всемирного архитектурного наследия.

В 1967 году была построена Останкинская башня, которая приняла на себя основной груз вещания.

К сожалению, современное состояние Шуховской башни печально. С момента постройки она ни разу не реставрировалась. Много лет ведутся споры о судьбе башни, но на реконструкцию не хватает средств, выделяемых бюджетом, а проекты, предлагаемые в качестве альтернативы, не устраивают защитников Шуховской башни — архитекторов, наследников Шухова, простых москвичей, заинтересованных в сохранении первозданного вида башни и идеи её создателя. Общественное движение за сохранение исторических памятников города Москвы Архнадзор включило башню в свою «Красную книгу» как «ветхое сооружение».

Будем надеяться, что эта уникальная башня, воплощающая авангардную мысль великого Владимира Шухова, будет сохранена.

#comment_190080110

Причиной разрушения конструкции оказался не просчет инженера. «Проект безупречен, — установила комиссия экспертов, — виной всему «усталость металла» низкого качества». В начале 1922 г. башня была сдана в эксплуатацию, и 19 марта на ней заработал радиопередатчик. С Шухова сняли обвинение во вредительстве и отменили условный расстрел.

https://ria.ru/20190202/1550262395.html

Задний станислав-аджигольский маяк. Единственная в нашей подборке башня, которая продолжает использоваться по прямому назначению. Входит в топ-20 самых высоких маяков мира и в пятерку самых высоких маяков, сконструированных из металла.

(Фото Игорь Петрущенков)

Этому снимку без малого 100 лет: так начиналось строительство радиобашни на Шаболовке. Из дневников Владимира Шухова: «Что красиво смотрится, то прочно. Человеческий взгляд привык к пропорциям природы, а в природе выживает, по Дарвину, что прочно и целесообразно».

(Фото Архив семьи Шуховых)

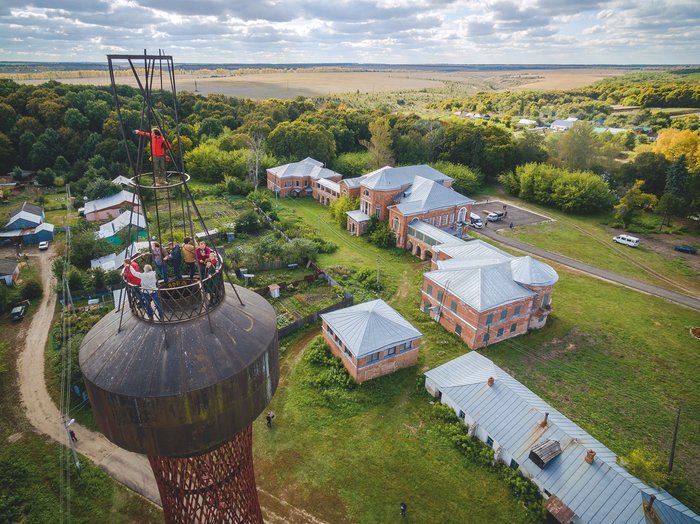

Полибино, Липецкая область. Мало кто из посетителей старой усадьбы удержится от селфи на вершине старейшей шуховской башни. Сегодня на восстановление полибинского комплекса требуются немалые средства – тогда можно рассчитывать и на увеличение потока туристов.

(Фото Вадим Разумов)

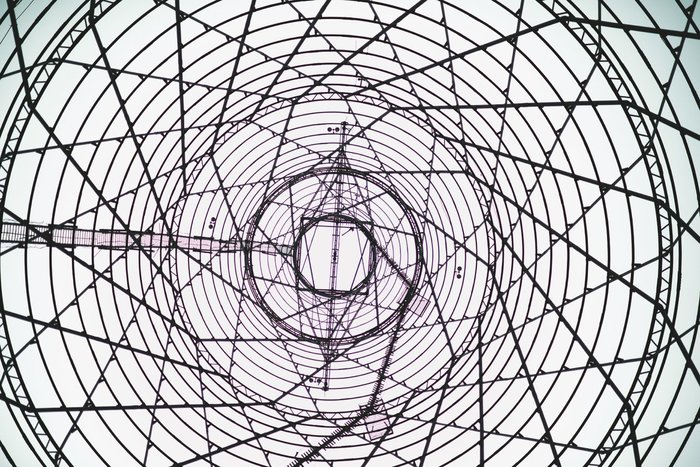

Дзержинск, опора ЛЭП. Форма шуховских башен – гиперболоид вращения. Если описывать в математических терминах, через каждую точку гиперболоида проходят две прямые, полностью лежащие на нем. Они называются образующими. Из таких образующих – прямых прокатных профилей – соткана «паутина» любой башни Шухова. При взгляде снизу открывается идеальная симметрия каждой секции. Так шедевр инженерии становится произведением искусства, идеальным памятником конструктивизма.

(Фото Елена Чернышова)

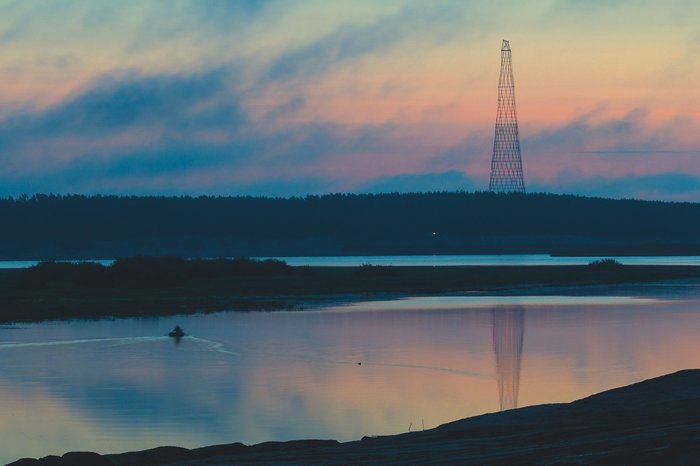

Дзержинск, Нижегородская область. Опора ЛЭП. Пара мачт-близнецов, выраставших на пологом берегу Оки, неизменно удивляла пассажиров туристических теплоходов. К сожалению, эффект уполовинился после обрушения одной из опор в 2005 году.

(Фото Антон Афанасьев)

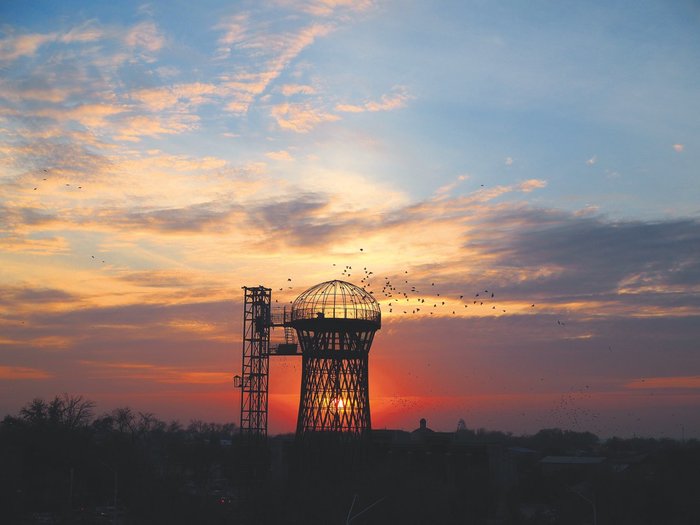

Бухара, Узбекистан. Сотни майн – саранчовых скворцов – с гулом роятся вокруг шуховского памятника в древней Бухаре. Фото сделано в 2018 году, за полгода до открытия ресторана и смотровой площадки на верхнем ярусе башни, но на фоне неба уже видно новое ажурное навершие, отсылающее к традиционной архитектуре Центральной Азии.

(Фото Андрей Паламарчук)

Водонапорная башня в Краснодаре не раз рисковала быть снесенной. В 1942 году ее едва не разобрали, чтобы не привлекала немецкую авиацию, а еще через 70 лет башне грозил демонтаж в связи со строительством торгово-развлекательного центра.

(Фото Елена Синеок)

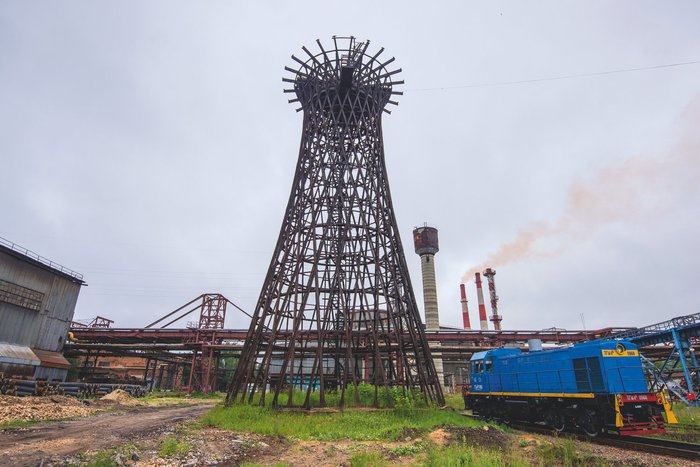

Выкса, Нижегородская область. Буквально в нескольких сантиметрах от башни были проложены железнодорожные рельсы, по которым регулярно провозили горячие слитки из мартеновского цеха в колесопрокатный. Это также отрицательно сказывалось на состоянии основания башни. В 2018 году мартеновский цех прекратил работу и рельсы разобрали. (Фото сделано в 2015 году.)

(Фото Елена Чернышова)

Владимир Григорьевич Шухов (1853–1939) увлекался фотографией и велосипедным спортом, но большую часть времени отдавал работе.

(Фото Архив семьи Шуховых)

Авторы Андрей Паламарчук и Александра Суховеева
