Продолжение. Начало - Изучение аналогов и постановка задачи, скелетно-механическая часть. Здесь, приступаем к сборочно-электромонтажным работам.
Напомню, применил двигатель ДАСМ-2, 120/60 Вт, 2900/425 об/мин. Двухскоростной, от старинной стиральной машины-полуавтомата.

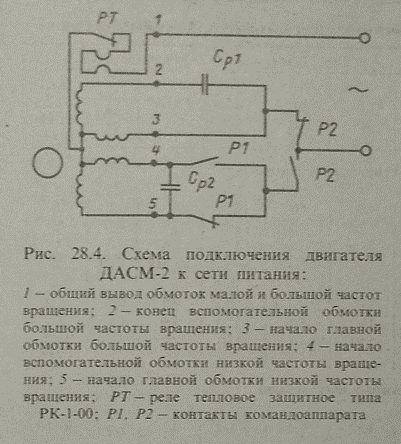

Схема включения примененного электромотора.
Общая электрическая схема станка.

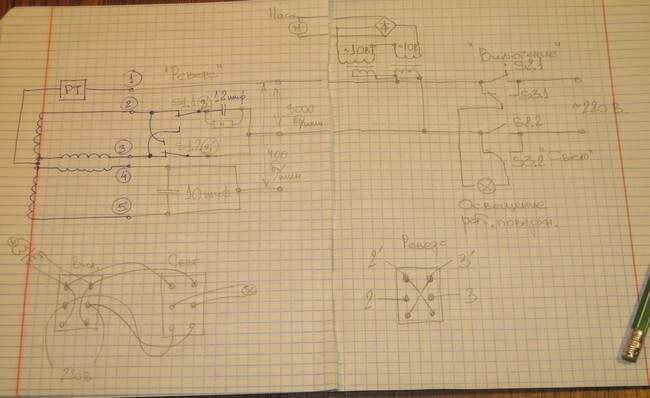

Схема электрическая принципиальная станка. У мотора задействована только большая скорость. Применена возможность реверса направления вращения. Включение подсветки может быть в двух режимах – вместе с мотором или непрерывное, пока станок включен в сеть. Подача воды включена постоянно пока работает большой мотор. Переключатель задействованный для включения питания однотипный с остальными – трехпозиционный. Среднее положение – «Выключение», переключение в любую сторону – «Включение».
Электрическая коробка, доработка.

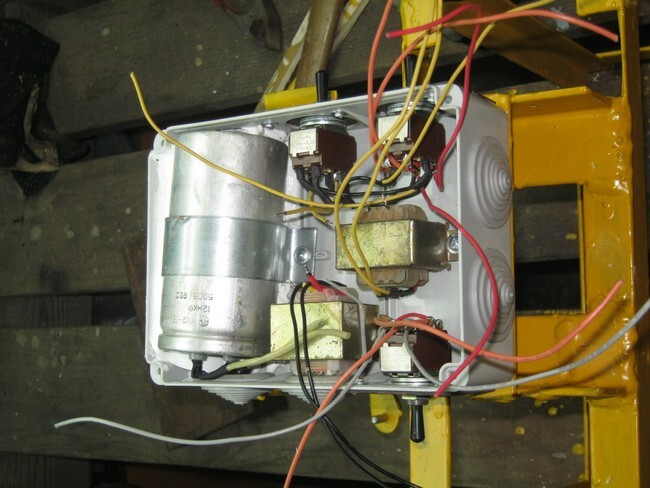

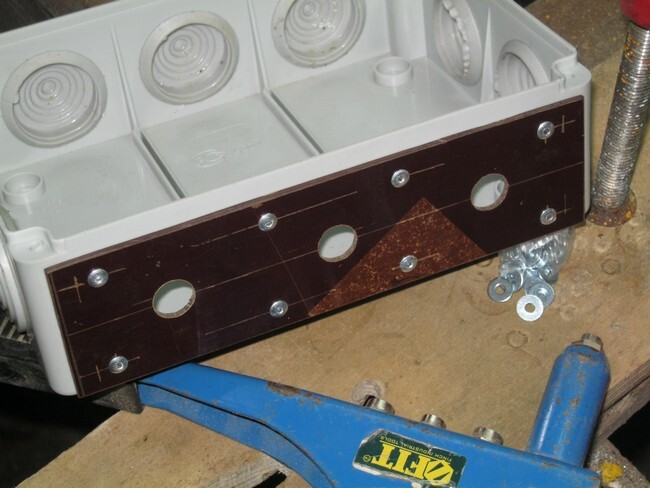

Электрический «шкафчик» - распаечная коробка из магазина электротоваров. Пластик на боках, там, где как раз было удобно установить выключатели, довольно мягкий еще и с преогромными дырками для кабелей. Пришлось усилить пластинкой из текстолита.

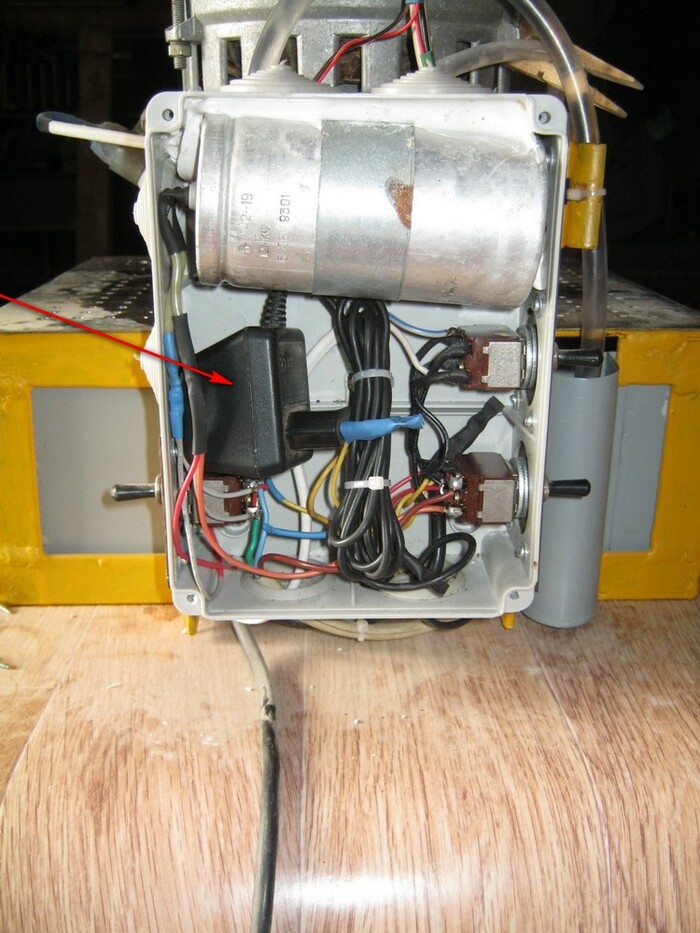

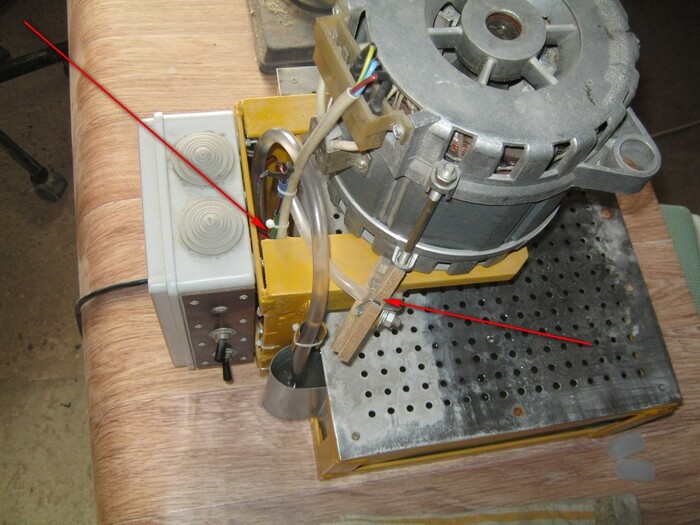

Электрический шкафчик на станке, установлены крупные элементы.
Лампа подсветки рабочего места.

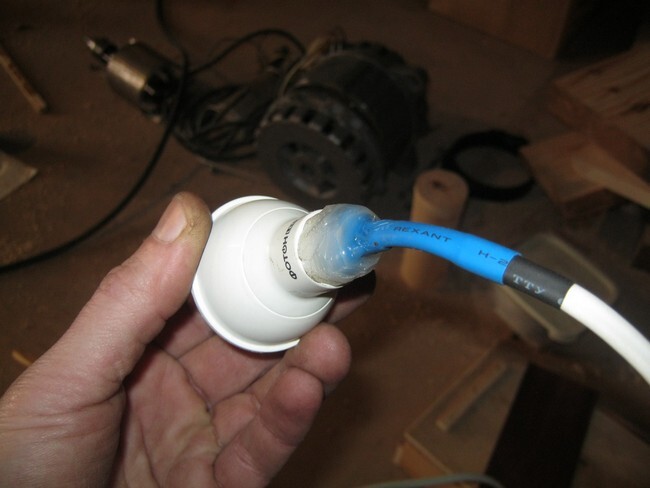

Для освещения рабочего места, была применена светодиодная лампа с отражателем. Разделанные концы проводов просто припаяны к Т-образным клеммам, место пайки и место разделки изолировано термотрубками и для пущей герметичности залито термоклеем. Крепится лампа на станке, жестяным хомутиком вокруг ее цилиндрической части.
Крепление рабочего стола.

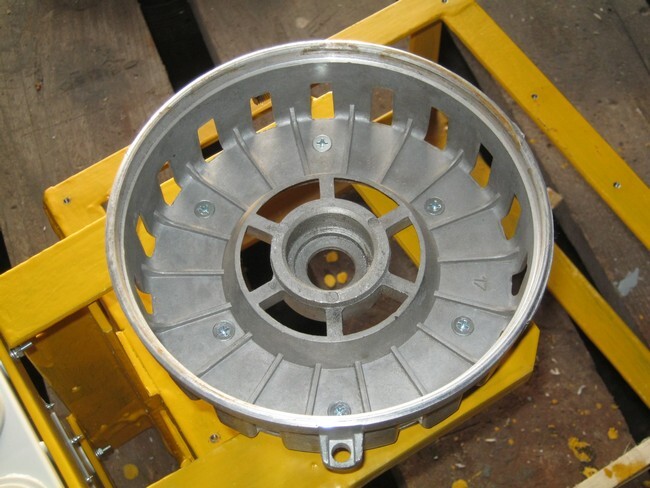

Крепление мотора выполнено за нижнюю крышку, шестью винтами М5.
Шайба-стопор-гайка – все как у людей.

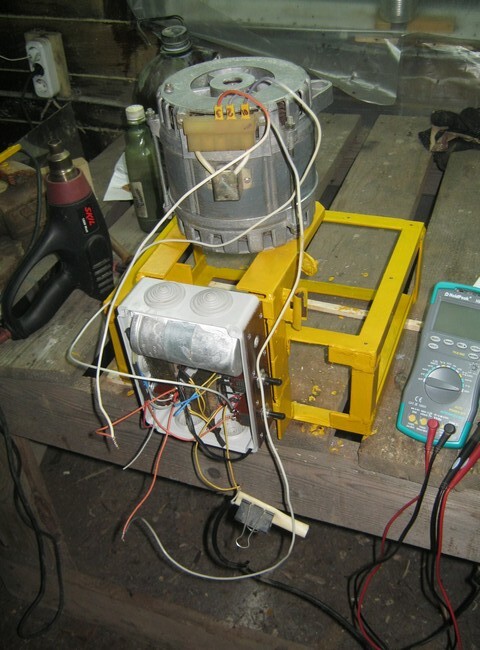

Испытания электрической части.
Все временное окультурил – приходи кума любоваться!
Для подачи воды к инструменту приобрел миниатюрный наружный насос-помпу для аквариума и комнатных фонтанчиков с питанием -12 вольт.
Схема установки насоса
Насос представляет собой единый миниатюрный блок с двумя штуцерами. Устанавливаться снаружи насос должен определенным образом так, чтобы при выключении он оставался заполненным водой. При последующем включении насос эту воду переместит по шлангам дальше, подсасывая из бака следующую порцию. В случае если насос окажется не заполненным водой, при включении он будет просто перебалтывать воздух внутри.

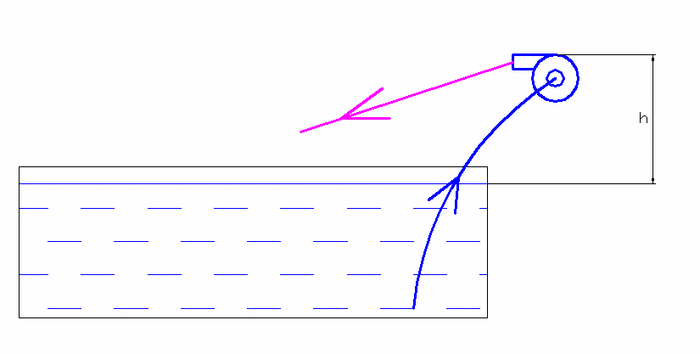

Неправильная установка насоса. При выключении насоса шланги на высоте h окажутся без воды.

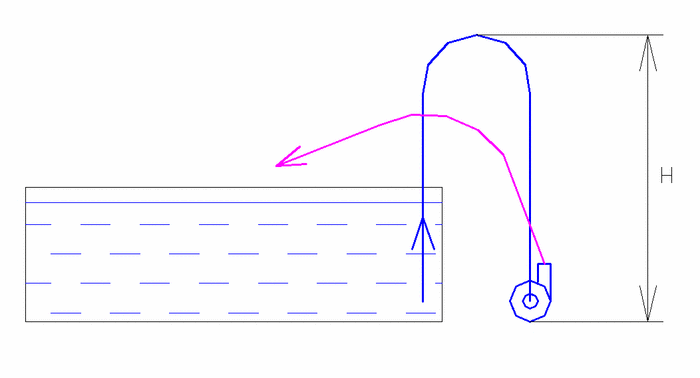

Примененная установка насоса. При выключении насоса колено на высоту Н (без учета других гидравлических эффектов) будет заполнено водой.
Первая, испытательная установка нового насоса.
Для проверки работоспособности и настройки, насос был установлен «на живую нитку» при помощи обрезков силиконового шланга подходящего диаметра и загогулины из старой шариковой ручки разогретой строительным феном и отформованной в горячем состоянии.
Главной проблемой работы станка с новым насосом оказалась чрезмерная его производительность – из выходного шланга била довольно сильная струя воды разбрызгиваясь и заливая все вокруг. Уменьшение напряжения питания не дало существенного эффекта – снижение напряжения до 5 вольт несколько уменьшало производительность, затем насос просто переставал работать. Эксперименты показали, что уменьшение сечения шлангов уменьшают также и ток потребляемый двигателем насоса и такая регулировка весьма удобна и эффективна. Более того, она предусмотрена штатно в некоторых аналогичных моделях насосов.
Применен готовый блок питания – зарядное устройство от старого мобильного телефона с напряжением питания на холостом ходу около 7 В. К его розеточным ножкам припаяны провода, соединения изолированы термотрубкой, остальное очевидно.
Блок питания имеет незначительный вес и довольно уютно устроился среди проводов. Более, он никак не закреплен.
Рабочее размещение насоса.

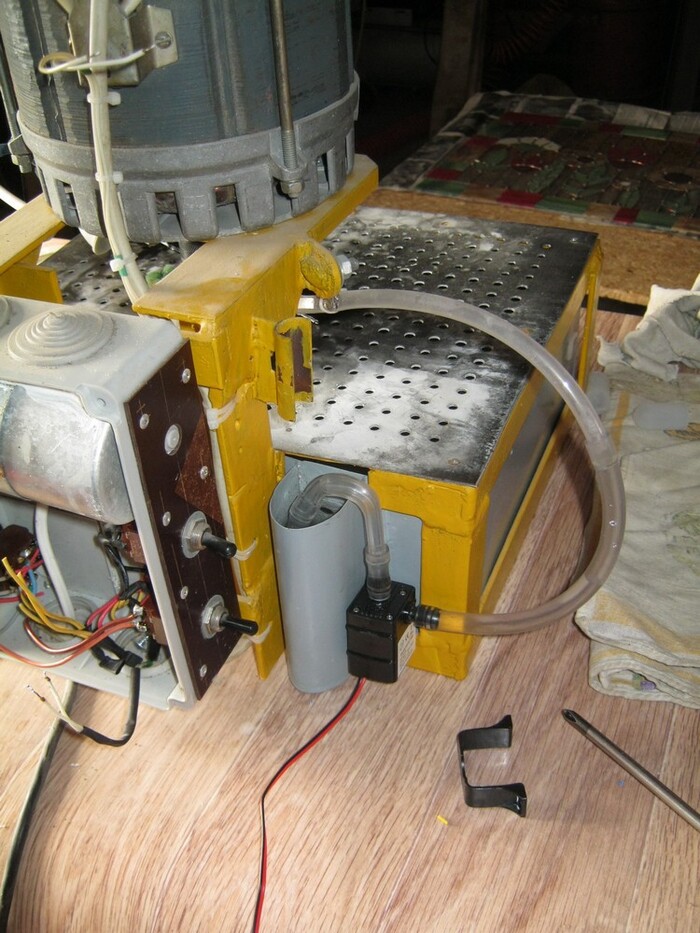

Экспериментальное размещение насоса претерпело значительную переделку – шланг и сам насос препятствовал доступу к выключателю сзади станка. Шланги удлинились, насос преотлично поместился в небольшой нише позади электрической коробки. Выходной шланг частично передавливается бельевой прищепкой. Здесь можно применить и более эстетичный краник, например, из аквариумных принадлежностей или "кран Гофмана". Следует только помнить, что вода здесь с мельчайшими частичками стекла и лучше предпочесть краны «наружные» вроде как в медицинской капельнице.
Вид на собранный станок.
Кронштейн для удерживания шланга подачи воды, сделан из полосочки нержавеющей стали, силиконовый шланг закреплен на нем капроновыми стяжками. Конструкция позволяет весьма точно направлять струю воды в нужное место. Губка удерживается в углу небольшого отбойника привинченного к рабочему столу и слегка прижата к вращающемуся инструменту. Ее функция - в предотвращении разбрызгивании воды.

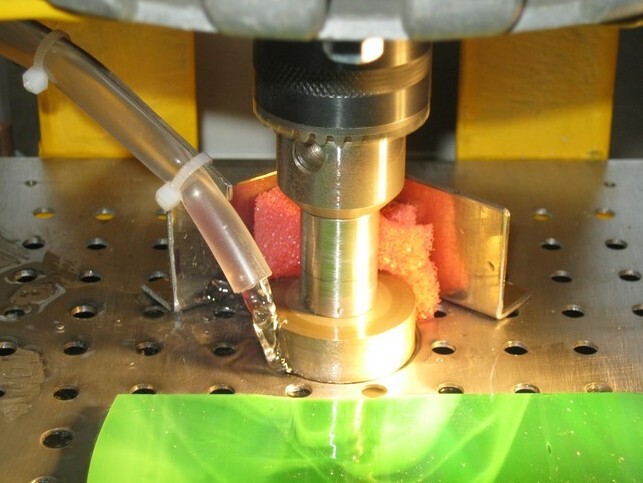

Вид на омываемый водой инструмент.
Отверстие в углу рабочего стола, позволяет задействовать кусок шланга диаметром 12 мм. Им можно спустить или добавить воды не разбирая конструкцию.
Что получилось.
Обзор рабочего стола, паче чаяний, оказался вполне пристойным, мотор сверху не доставляет особых неудобств, работать удобно. Единственный минус конструкции - сложновато менять рабочий инструмент, для этого приходится сливать воду и вытаскивать заполненную емкость, однако, смена инструмента очень нечаста и с этим вполне можно смириться. Сверлильный патрон для инструмента не ржавеет, хотя невредно периодически пшикнуть в него проникающей смазки. Станок при работе стоит как влитой – большая масса, никакой вибрации. Шумит тоже весьма умеренно, работать комфортно. Мощности мотора хватает с избытком, он не греется даже при длительной работе. Металлический рабочий стол из мягкой нержавейки не царапает обычное оконное и витражное стекло, но некоторые специальные сорта стекол (например, светофильтры) все же оказываются мягче и в подобных работах действовать нужно осмысленно и вдумчиво. Шлам в большом глубоком корыте хорошо оседает, воду приходится менять только после больших крупных работ.
