Туалет в середине вагона электрички? Высоковольтный ввод!

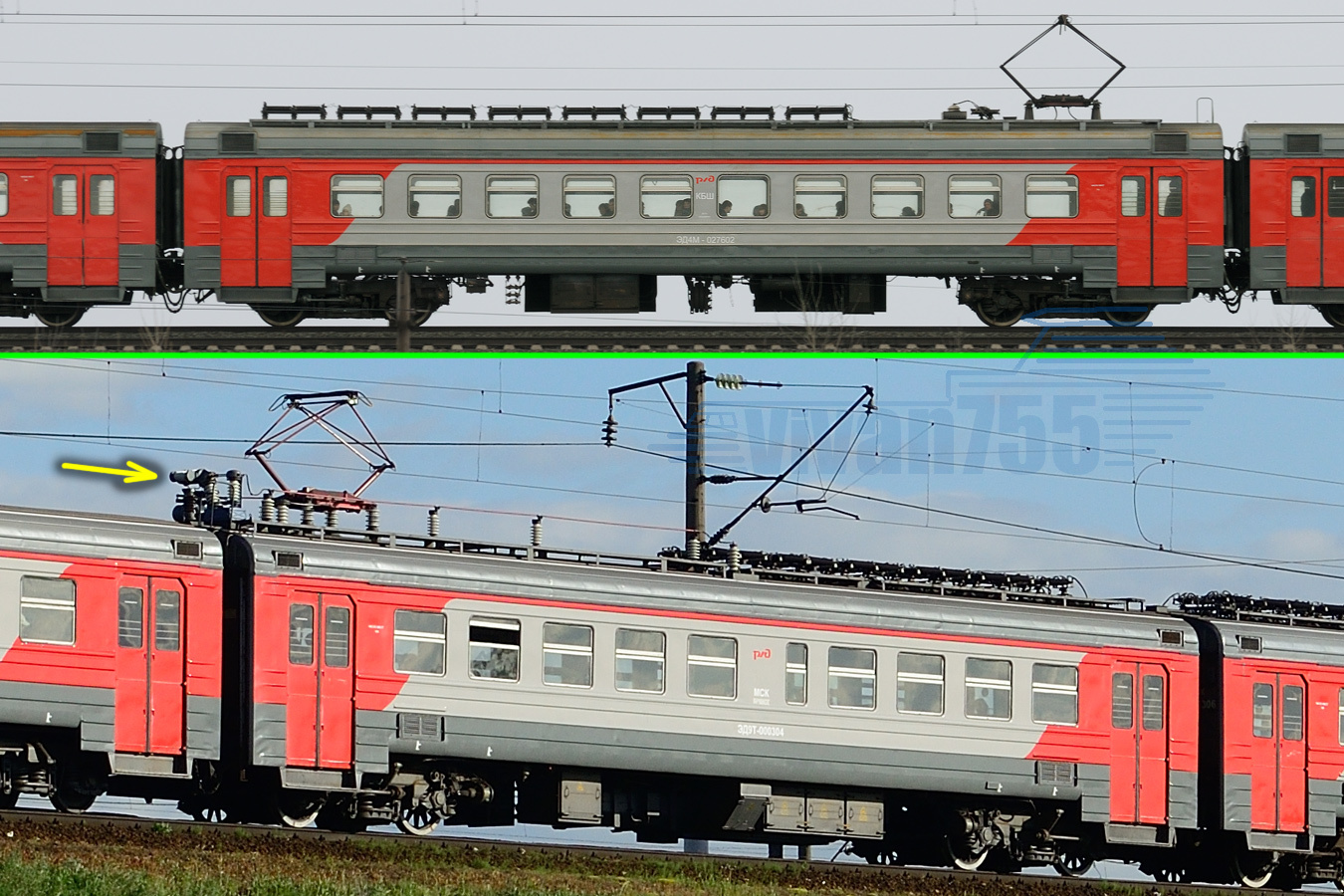

В СССР дороги электрифицировались постоянным током 3 кВ и переменным 25 кВ. Поэтому Рижский завод, а впоследствии и Демиховский, выпускал очень похожие электропоезда на оба рода тока. Двухсистемных, к сожалению, не делал, поэтому беспересадочных электричек Екатеринбург – Красноуфимск или Новосибирск – Барнаул не существует, точнее, ходят нерусские «Ласточки»... Головные вагоны можно различить лишь по подвагонному оборудованию да иногда по сопротивлениям на крыше, моторные же различить легче. Вот демиховцы – ЭД4М выпуска 2009 года и ЭД9Т выпуска 1996:
На самом передке вагона (у любого «мотора» есть голова и хвост) возле токоприёмника у ЭД9Т стоит воздушный выключатель переменного тока (ВВ, показан стрелкой), а у ЭД4М его нет. От ВВ к середине вагона на высоких изоляторах тянется шина – на постоянном токе тоже ничего такого нет. Подвагонного оборудования на переменном токе тоже раза в полтора больше – помимо аппаратных ящиков там ещё подвешен бак трансформатора, а у «постоянника» подвагонное «полупрозрачное».

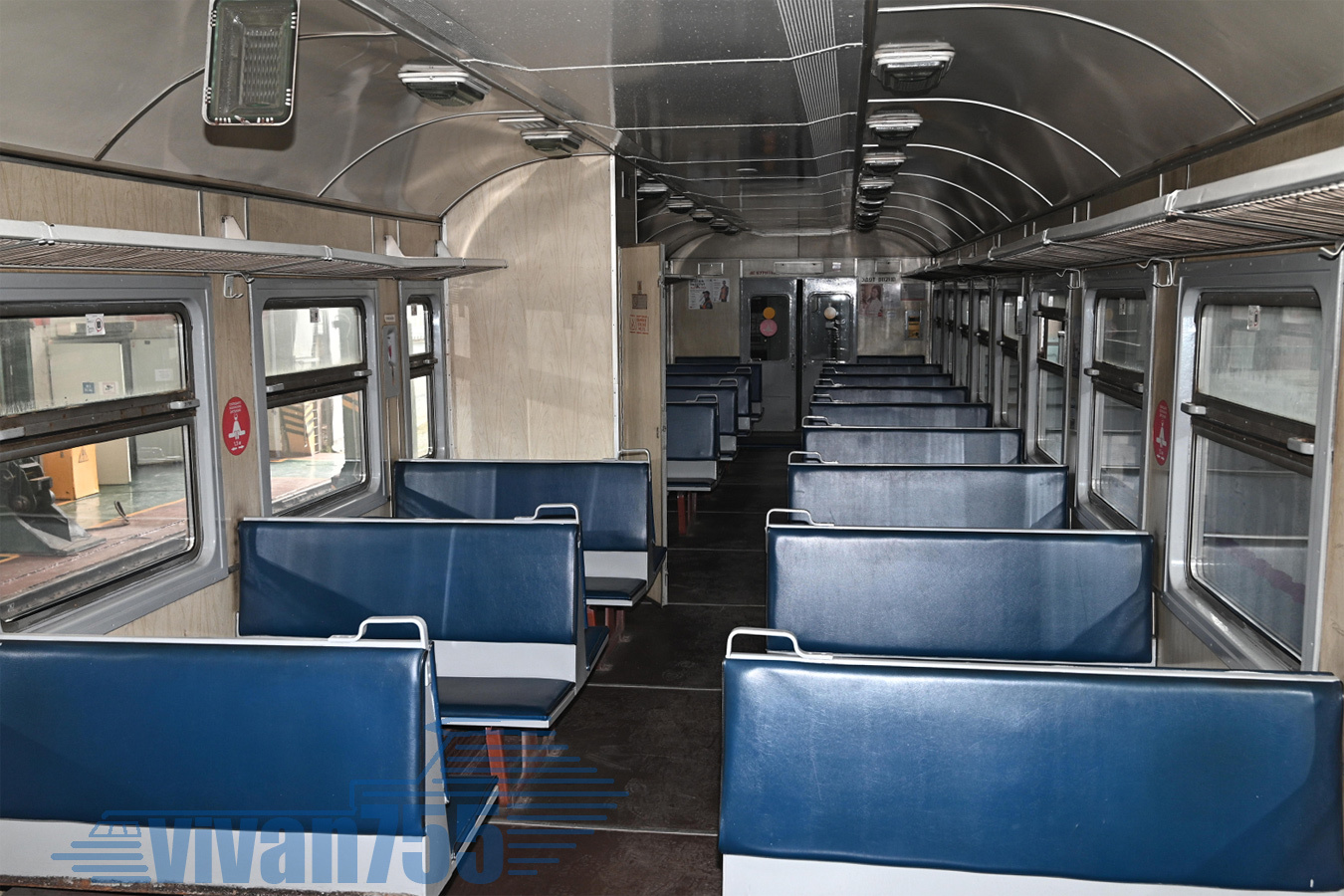

Но главное – сам вагон ЭД4М равномерно «полупрозрачный», а у ЭД9М в середине вагона есть одно узкое окно – как раз где нанесён логотип p/d. В салоне к глухому пространству между окнами примыкает некий шкаф:

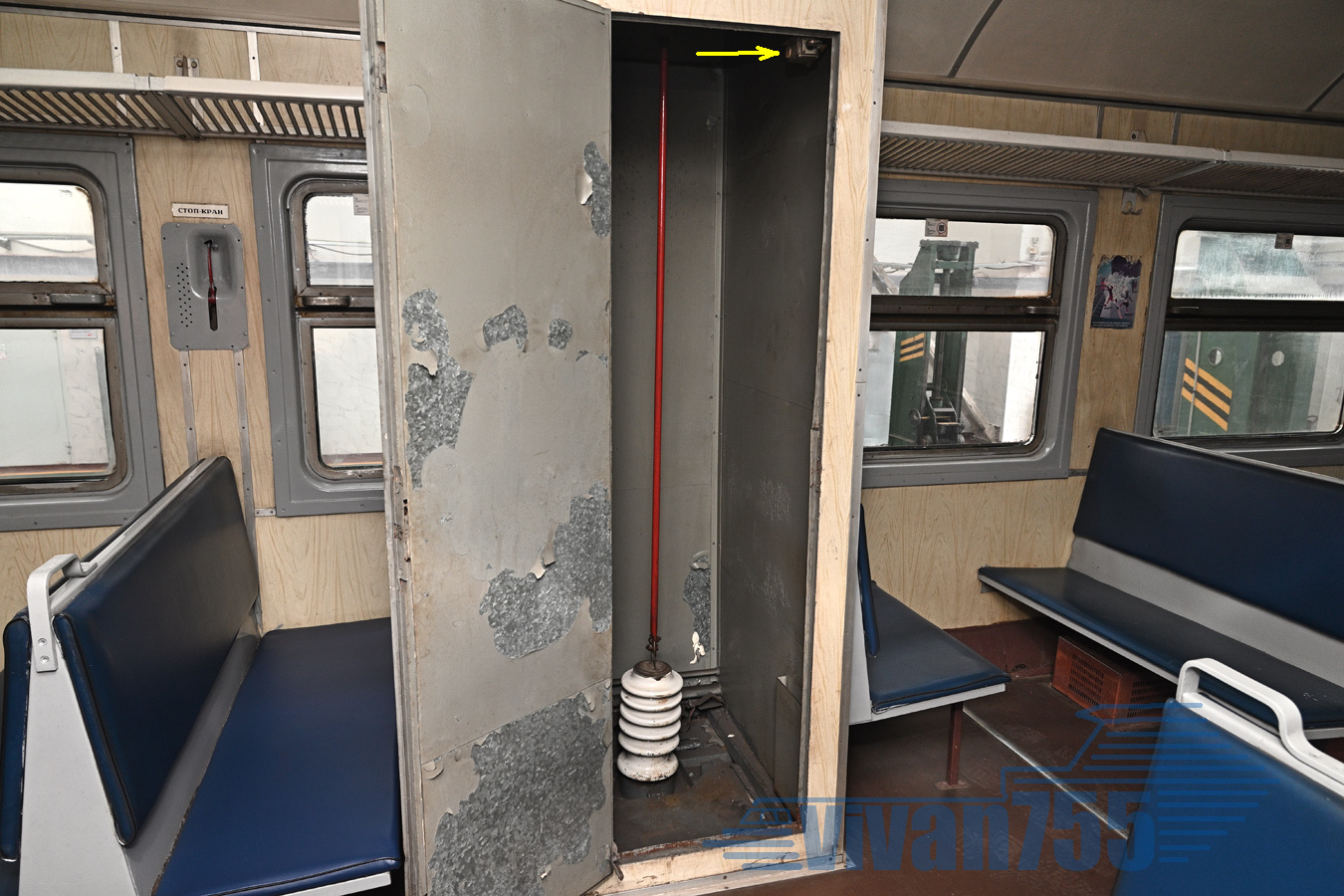

Это что, отхожее место? Не совсем. Сходить туда можно один раз и ощущения будут острыми:
Это шкаф высоковольтного ввода. Согласно ПТЭ ЖД РФ – правилам технической эксплуатации – расстояние от токоведущих частей до ограждений должно быть на постоянном токе 3,3 кВ не менее 200 мм, а на переменном 27,5 кВ – не менее 270 мм. Именно на таком расстоянии от стен шкафа шина спускается с крыши. Разумеется, дверь снабжена блокировкой, показанной стрелкой – при открытии отключается ВВ и токоприёмник «падает».

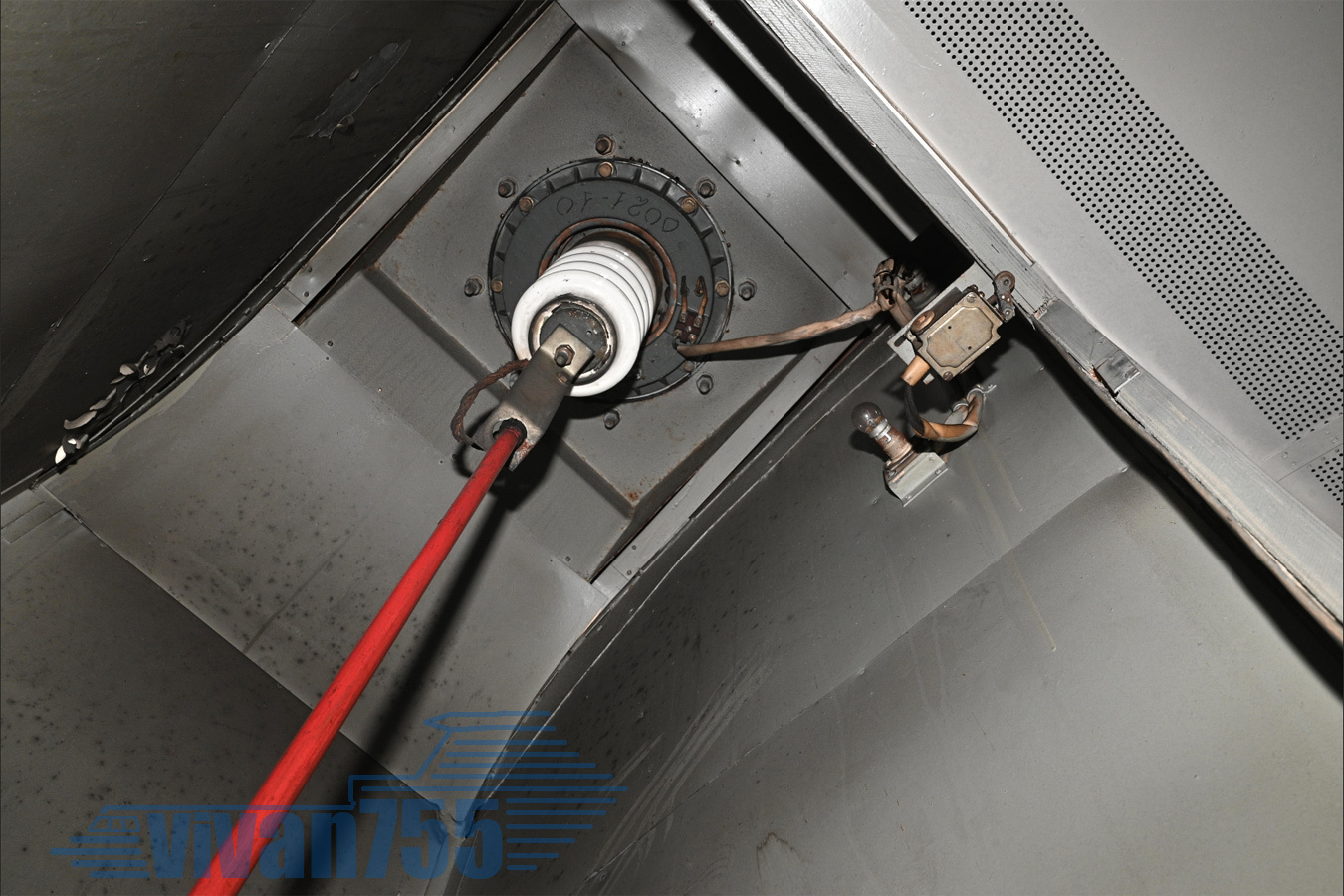

Через крышу «высокое» с шины в кузов попадает через ТПОФ-25 – такой же проходной изолятор с трансформатором тока, как на электровозе:
Видны провода, отходящие от трансформатора тока (серое кольцо) в цепь защиты. Трансформатор тока – датчик тока главного трансформатора, при превышении стреляет ВВ.

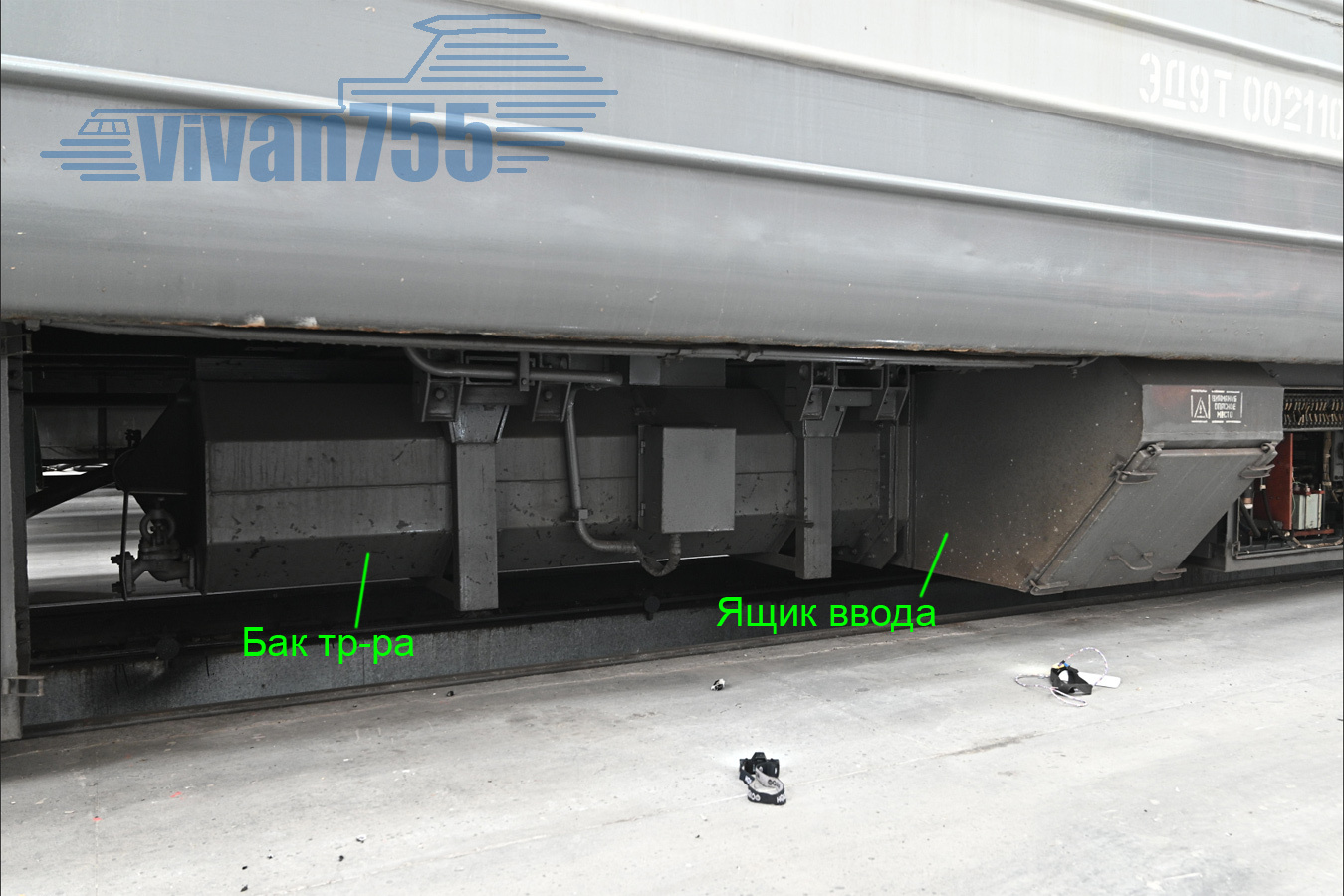

Далее киловольты снова покидают кузов по обычному проходному изолятору и текут в подвагонный ящик ввода:

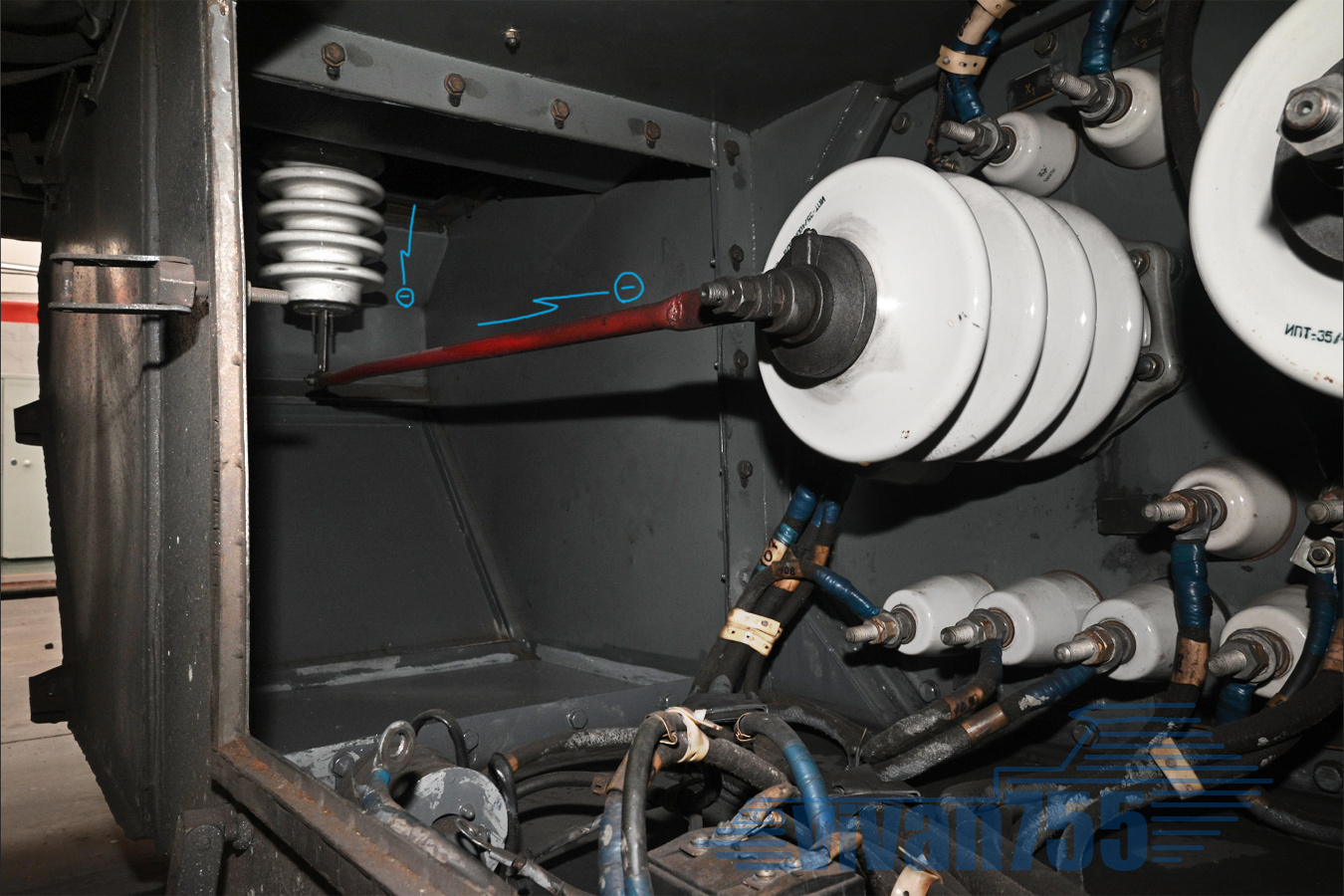

Вот как он выглядит изнутри, справа – выводы первичной обмотки трансформатора, причём по маркировке ИПТ-35 ясно, что они унифицированные, взяты с общепромышленных установок yf 35 кВ:
А вот если взглянуть на новый электропоезд ЭП3Д, который по сути внук ЭД9М с «противоударным» носом, то видно: в моторных вагонах все окна прорезаны равномерно, «сбита нога» лишь в головных вагонах возле реальных отхожих мест, показано стрелкой:

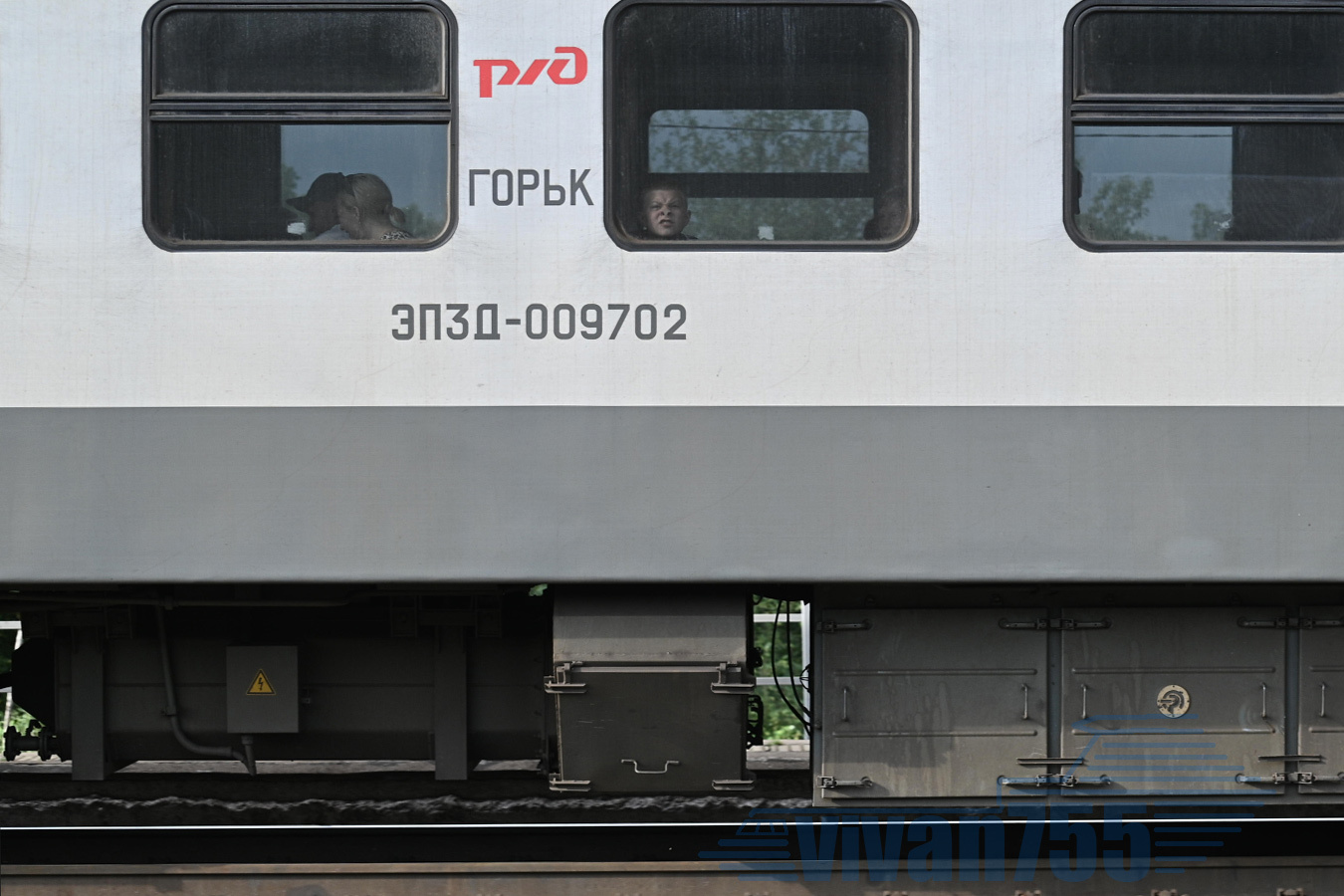

Однако подвагонный ящик ввода остался на своём месте, равно как и внутри вагона ввод идёт за логотипом p/d – вон какой пацан сидит наэлектризованный:
На части последних ЭД9М, на ЭД9Э и всех ЭП3Д ввод выполняется кабельным. Во времена СССР технологий надёжного каблирования линий высокого напряжения в мире ещё не существовало, были только маслонаполненные кабели. На первых ЭР9 ввод сделали именно таким кабелем, но масло со временем собиралось внизу и верхнюю часть кабеля пробивало. Поэтому поставили шкаф. На машинах постоянного тока изначально не стояло такой проблемы – напряжение на порядок ниже.
А сейчас, когда появились высоковольтные кабели с изоляцией из этилен-пропиленовой резины и сшитого полиэтилена, вводы переменного тока стали делать из них. Кабель проложен изнутри по стенке вагона и прикрыт небольшим коробом.
Полная статья со снимками основного подвагонного оборудования, кабины и описанием работы силовой схемы:

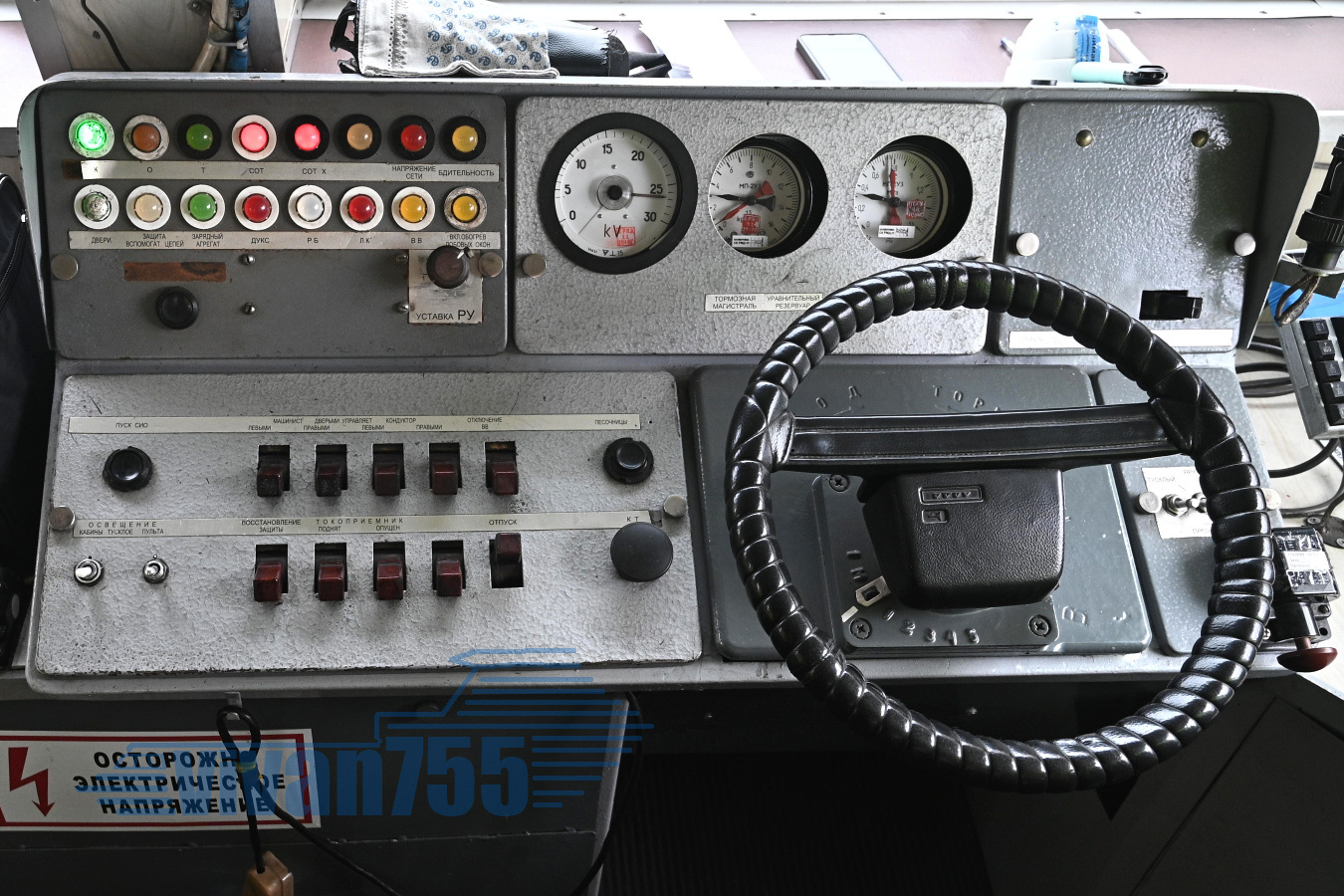

А здесь в заключение – пульт ЭД9Т/ЭД9М со старым контроллером со штурвалом:
