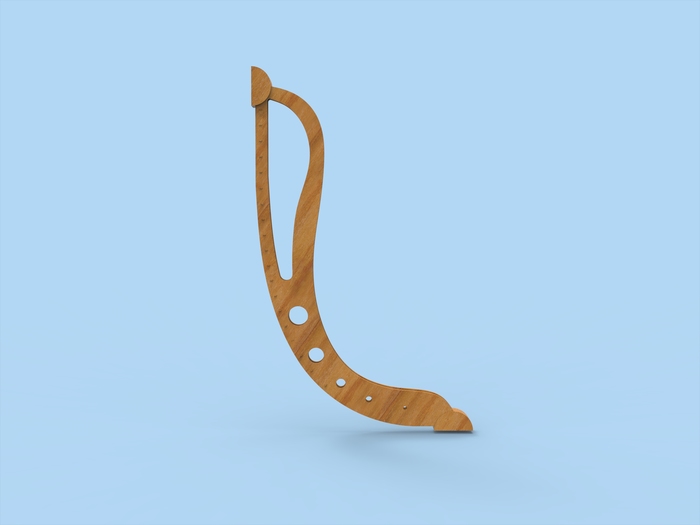

Стойка-держатель для велосипеда. Чертежи для лазерной резки
Привет. Увидел на простора интернета интересный держатель для велосипеда в виде декоративной стойки. Понравилась идея. Да, конечно размеры великоваты и можно заменить простым кронштейном под колесу или раму. Но в моем случае место позволяет, так что ...
Подготовил чертежи для лазерной резки cdr dxf . Добавил несколько вариантов дизайна. Сделал пару вариантов для установки ребер жесткости прямоугольного сечения из фанеры и круглого сечения из металла D10мм (болты, оси или др.). Также добавил вариант для резки металла без отверстий под сварку. Вот теперь можно поделиться.
Базовый вариант предусмотрен для фанеры 4мм. Ребра жесткости также и для того, чтобы удобнее закатить велик. Для того, чтобы закрепить колеса можно использовать готовые фиксаторы.
✔ Параметры получились такие:
Толщина боковых стенок 12мм
Высота 1750 мм
Ширина 1140 мм
Просвет под колесо 48 мм
Толщина фанеры 4 мм
Башмак сверху и внизу полукруг радиусом 100мм
Если кому нужны файлы, можно скачать бесплатно. Ссылку можно найти у меня в профиле.
И да, конечно можно максимально упростить. Можно купить просто настенный кронштейн под колесо или под раму или вообще поставить на зиму в гараж или на балкон в квартире. Но в данном случае мне просто понравился концепт, поэтому решил выполнить для резки чертежи.
