Самодельная паяльная станция на LM358 и MOSFET
Большинство начинающих а также радиолюбителей со стажем, имеют самые простые и дешёвые паяльники.
А это не просто сказывается на качество пайки. А также влияет на удовольствие. которое можно получить при работе с хорошим паяльником.
Но очень часто всё упирается в цену. Потому что все мы считаем что качественные паяльник или паяльная станция стоят очень дорого.
Но из этого положения есть простой выход.
Можно приобрести запасной паяльник от паяльной станции. Который как правило стоит недорого.
И на его основе используют дешёвые Радиодетали собрать неплохой для себя паяльную станцию.
Схема несложная и по зубам даже начинающим радиолюбителям сердцем этой схеме является один из самых популярных операционных усилителей lm358. Который управляет силовым транзистором роли которого выступает мосфет
Индикатором температуры в этой схеме выступает цифровой вольтметр. Он конечно будет показывать напряжение но при помощи подстроечного резистора его можно от градуировать в показания температуры.
Светодиод также является дополнительным индикатором. Который будет помигивать синхронно с работой нагревательного элемента паяльника.
Оригинал статьи находится на САЙТЕ.
Кратко как работает эта схема
Входной частью первого операционного усилителя является термопара. Которая встроена в сам паяльник. На выходе она формирует напряжение для второй части операционного усилителя. Который работает в режиме компаратора.
Так же к этому выходу подключены наши измеритель температуры. Роль которого выполняет цифровой вольтметр. Понятно что его можно не использовать. А просто градуировать шкалу положения регуляторов переменного резистора.
Выход второго операционного усилителя управляет открытием и закрытием мосфета который в свою очередь включает и выключает нагревательный элемент паяльника.
Образуется так называемая обратная связь. Как только нагреватель доходит до нужной температуры. Термодатчик на это реагирует. И по цепи операционный усилитель , компаратор и MOSFET выключает нагревательный элемент.
При остывании нагревателя происходит обратное. Нагревательный элемент опять включается. И вся эта операция поддерживает заданную температуру.
Питание паяльной станции

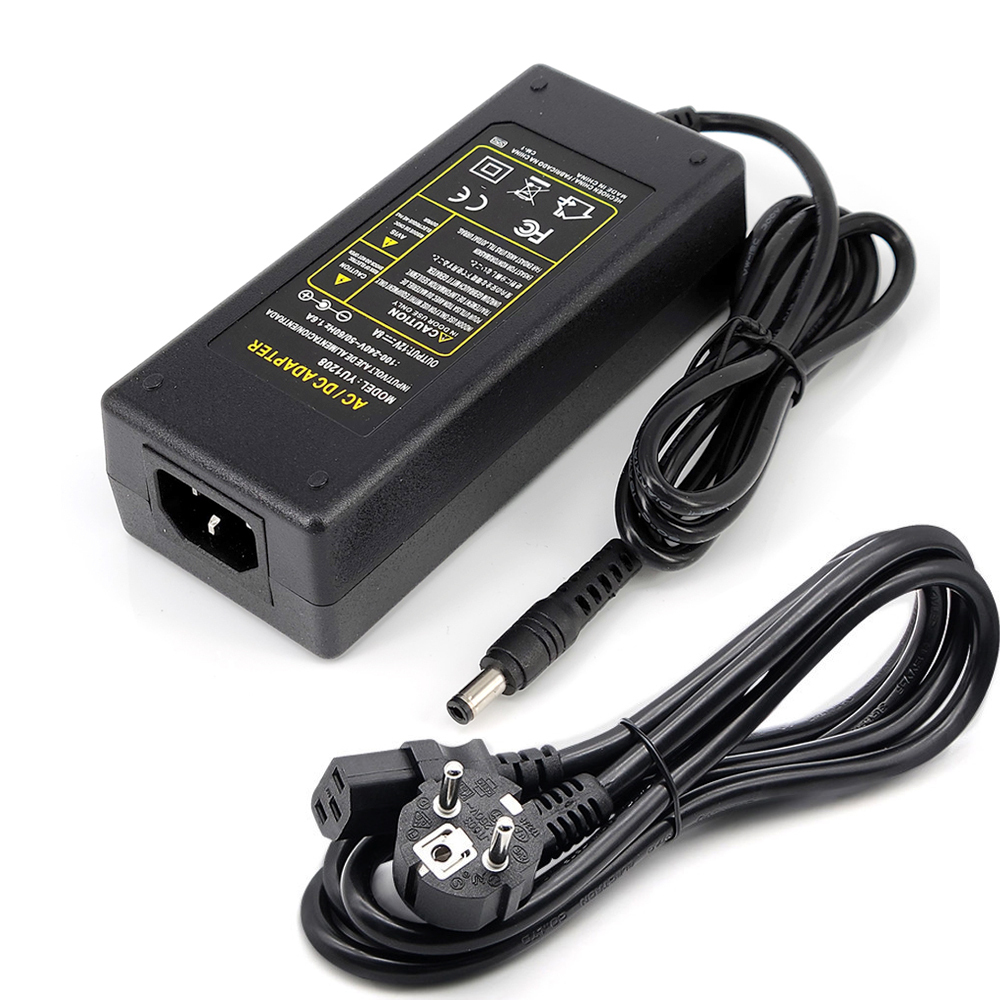

Как правило все эти паяльники работают от безопасного напряжения 24 и токе потребления 2 А . Соответственно питание нашей схемы должно быть 24 вольта. Для этого хорошо подходят различные адаптеры иногда даже от ноутбуков.
Спаять эту схему можно на любой макетной плате. А также разместить её подходящим по размеру корпуса. Схема практически начинает работать сразу и не требует серьёзных настроек. Единственное что если вы используете цифровой вольтметр можно подстроить его показания.
