Простое восстановление простого шлейфа

Знакомый принес планшет Huawei с проблемой после падения не работают наушники. Не буду показывать разбор и прочее оно не важно. Собственно вот что нашлось

Простое восстановление простого шлейфа Пайка, Шлейф, Контакты шлейфа, Просто, Длиннопост

Разбираем на составные части чтобы было проще паять

Простое восстановление простого шлейфа Пайка, Шлейф, Контакты шлейфа, Просто, Длиннопост

Зачищаем лак и подпаиваем дорожки на месте обрыва. Прямо стыт в стык ибо шлейф статично лежит ему двигаться не положено и паять мычки смысла нет

Простое восстановление простого шлейфа Пайка, Шлейф, Контакты шлейфа, Просто, Длиннопост
Простое восстановление простого шлейфа Пайка, Шлейф, Контакты шлейфа, Просто, Длиннопост

Сажаем на место коннектор и готово. Собственно цена нового шлейфа около 150р однако его нигде не найти даже на АлиЭкспресс а ещё тут всех делов на 15 минут. Всем добра

Сообщество Ремонтёров

8K поста43.9K подписчиков

Правила сообщества

ЕСЛИ НЕ ХОТИТЕ, ЧТОБЫ ВАС ЗАМИНУСИЛИ НЕ ПУБЛИКУЙТЕ В ЭТОМ СООБЩЕСТВЕ ПРОСЬБЫ О ПОМОЩИ В РЕМОНТЕ, ДЛЯ ЭТОГО ЕСТЬ ВТОРОЕ СООБЩЕСТВО:


Посты с просьбами о помощи в ремонте создаются в дочернем сообществе: https://pikabu.ru/community/HelpRemont

К публикации допускаются только тематические статьи с тегом "Ремонт техники".

В сообществе строго запрещено и карается баном всего две вещи:

1. Оскорбления.

2. Реклама.

В остальном действуют базовые правила Пикабу.

1
DELETED
Автор поста оценил этот комментарий

привет) спасибо огромное!) хотел попросить, когда отправлять назад будешь (не к спеху вообще), отправь первым классом и оплату получателем, то есть мной, сделай, там так можно сейчас. я при получении оплачу. девайс-то работает, не проверял? там бп 12 вольт нужен, чтобы подключить.. я там в ценник уложился примерно хотя бы?)

раскрыть ветку (1)
1
DELETED
Автор поста оценил этот комментарий
Работает, на фото если приглядеться то можно увидеть. Ок отправлю как будет время)
показать ответы
3
DELETED
Автор поста оценил этот комментарий

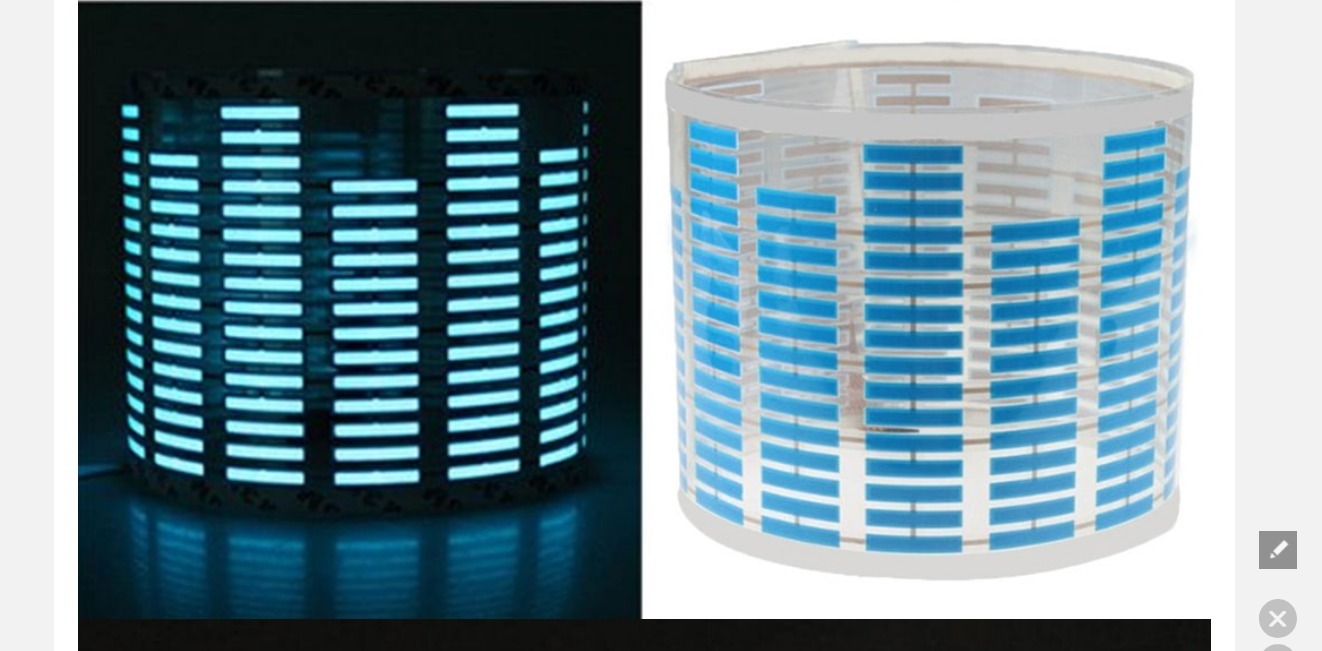

у меня к вам дело. купил на али, давно уже, нечто типа цветомузыки для заднего стекла в машину. как на фото. в процессе транспортировки упаковку смяли и повредили шлейф. видно прям, что плёнка переломана. часть светодиодов не горит. я это место нашёл, но восстановить не хватает навыков. предлагать деньги не сильно хочется, было бы лучше, если бы вы озвучили стоимость такого ремонта, а я вам на эту сумму, в традициях сайта, добряков с дальнего востока пришлю. вместе с сабжем. если интересно, пишите мне в старый пост.

Иллюстрация к комментарию
раскрыть ветку (1)
1
DELETED
Автор поста оценил этот комментарий

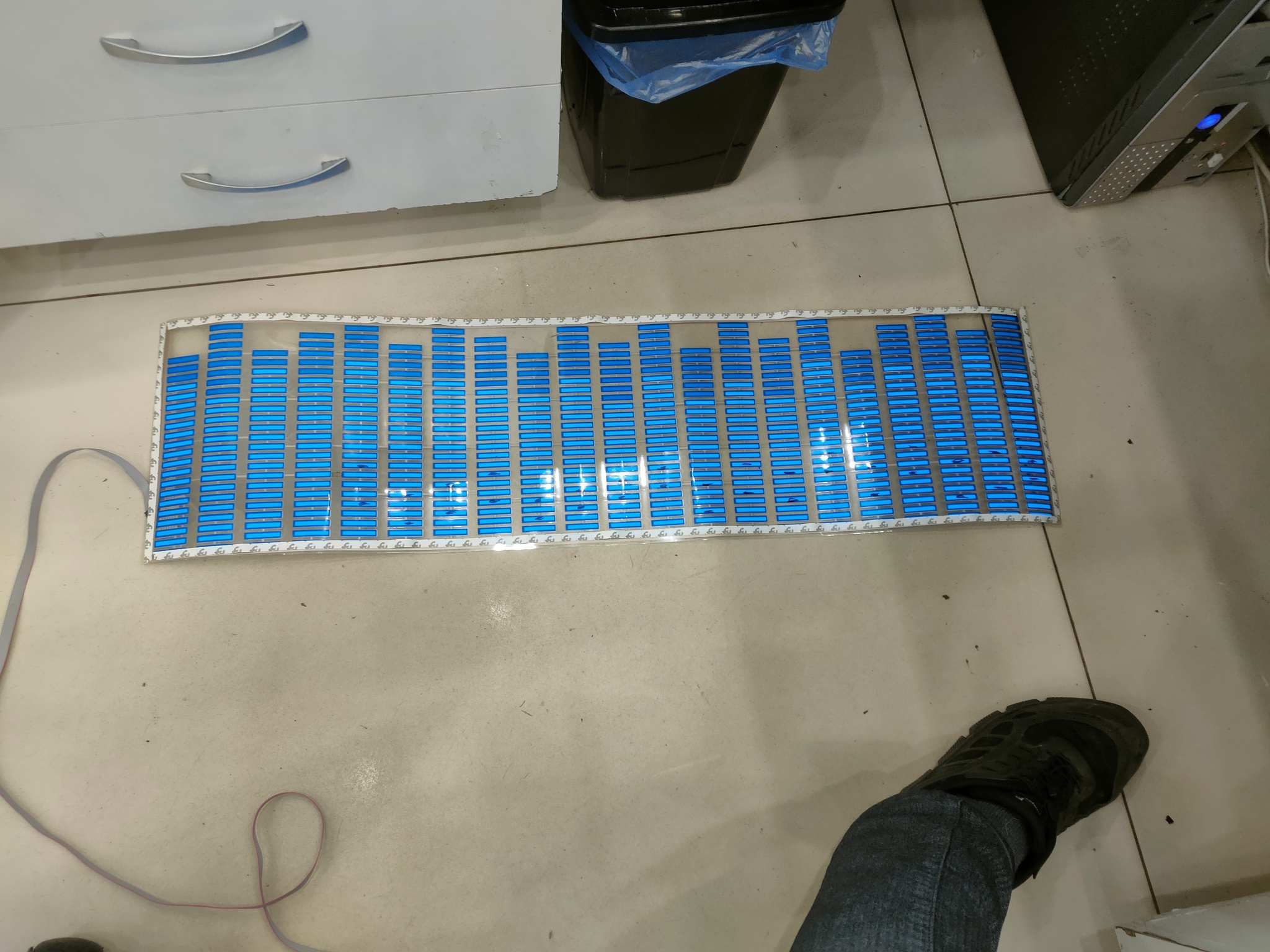

Я сделал) контактол и собственно скотч. Отдельный пост пилить не буду вот фото готового варианта - отправлю скоро обратно
Иллюстрация к комментарию
показать ответы
0
Автор поста оценил этот комментарий

А на какой температуре паять, чтобы не прожечь?

раскрыть ветку (1)
1
DELETED
Автор поста оценил этот комментарий
Ну, в данном случае, температура пайки стандартная. 280° тут сложно что либо прожечь
0
Автор поста оценил этот комментарий

Сильно старый\новый и потому нет?

раскрыть ветку (1)
1
DELETED
Автор поста оценил этот комментарий
Редкий просто
17
Автор поста оценил этот комментарий
А вот что бывает когда совсем скучно
Иллюстрация к комментарию
раскрыть ветку (1)
1
DELETED
Автор поста оценил этот комментарий
Есть у меня такое) поищу скину
3
Автор поста оценил этот комментарий

А как он сломался, если статичен? ))

Я бы в любом случае прокинул мгтф или тонкой проволокой.

раскрыть ветку (1)
1
DELETED
Автор поста оценил этот комментарий
Порвался при падении планшета. Как именно и что именно его дёрнуло, куда носили на замену дисплея и прочее - история умалчивает. Сам шлейф короткий и в конкретном случае решил делать так ибо оно действительно и так будет работать.
показать ответы
0
Автор поста оценил этот комментарий
Просто на дешевых паяльниках плохо нагревается кончик. Из-за этого паять мелкоту почти невозможно.
раскрыть ветку (1)
0
DELETED
Автор поста оценил этот комментарий
Тут зависит от жала и правильной сборки. Нагревательный элемент в жало должен входить до упора тем самым передача тепла будет максимальной.
0
Автор поста оценил этот комментарий
Sugon T26D подойдет для пайки шлейфов? Чем паяете?
раскрыть ветку (1)
0
DELETED
Автор поста оценил этот комментарий

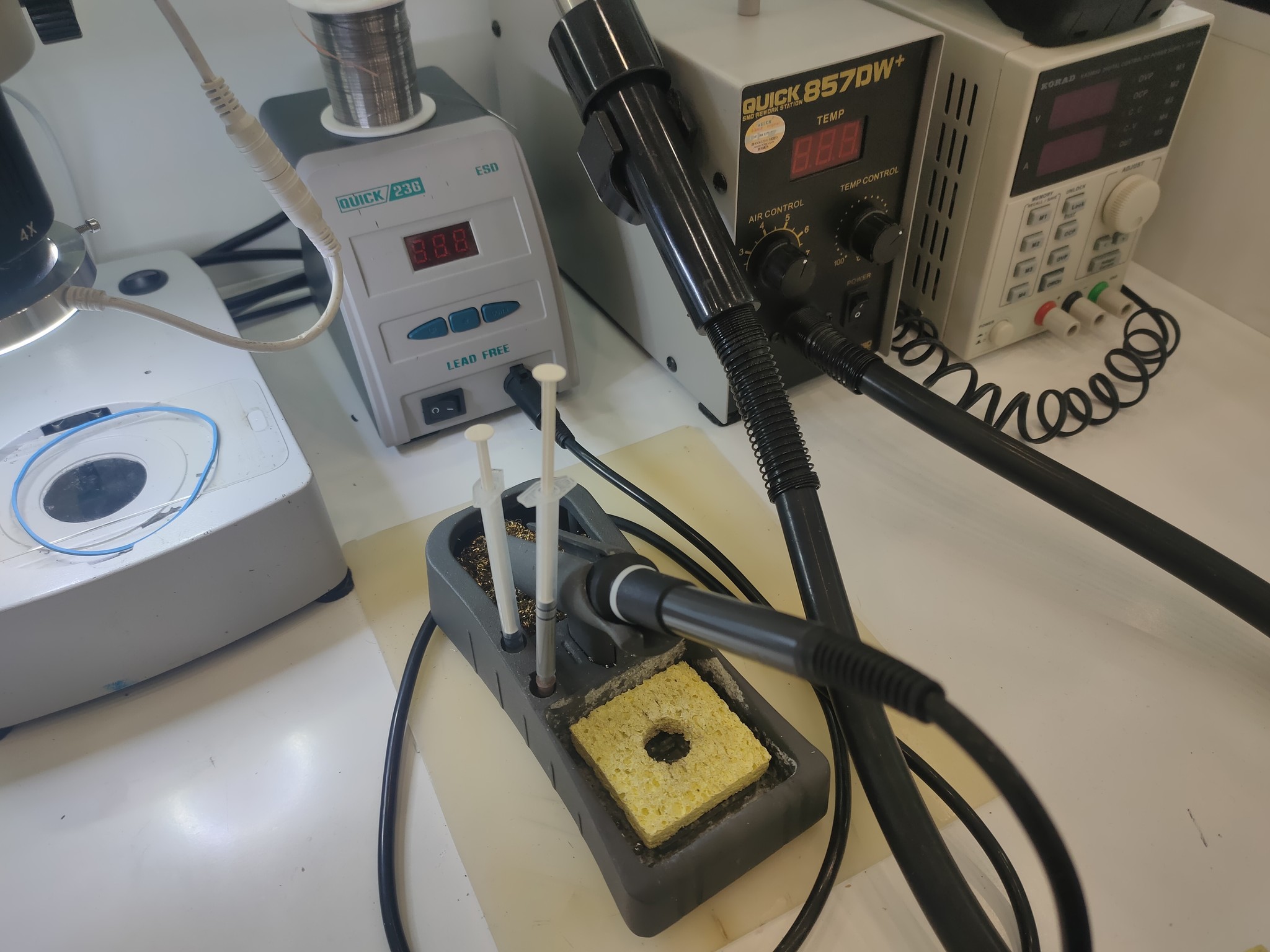

Вот на чем паяю
Иллюстрация к комментарию
0
Автор поста оценил этот комментарий
Sugon T26D подойдет для пайки шлейфов? Чем паяете?
раскрыть ветку (1)
0
DELETED
Автор поста оценил этот комментарий
Это марка паяльника? Подойдёт даже проводка нагретая зажигалкой просто неудобно будет.
показать ответы
0
Автор поста оценил этот комментарий
Как можно с вами связаться?
раскрыть ветку (1)
0
DELETED
Автор поста оценил этот комментарий
sakaevmarsel@джимэил.ком
0
Автор поста оценил этот комментарий
А на смартчасах шлейфы делаете?
раскрыть ветку (1)
0
DELETED
Автор поста оценил этот комментарий
Не важно на чем, починить можно всё
показать ответы
3
DELETED
Автор поста оценил этот комментарий

у меня к вам дело. купил на али, давно уже, нечто типа цветомузыки для заднего стекла в машину. как на фото. в процессе транспортировки упаковку смяли и повредили шлейф. видно прям, что плёнка переломана. часть светодиодов не горит. я это место нашёл, но восстановить не хватает навыков. предлагать деньги не сильно хочется, было бы лучше, если бы вы озвучили стоимость такого ремонта, а я вам на эту сумму, в традициях сайта, добряков с дальнего востока пришлю. вместе с сабжем. если интересно, пишите мне в старый пост.

Иллюстрация к комментарию
раскрыть ветку (1)
0
DELETED
Автор поста оценил этот комментарий
Куда вам пардон писать?
показать ответы
3
Автор поста оценил этот комментарий
Контактол в автомагазине
раскрыть ветку (1)
0
DELETED
Автор поста оценил этот комментарий
Да, контактол подойдёт, однако не для такого размера.
