Ноутбук "наркоман" умерший от клея. Ремонт Acer v3-771g
Всех приветствую друзья) Выдался еще один прекрасный день для того что бы починить)
Сегодня в мои руки попал 17 дюймовый громила, все бы хорошо, но он отказывался работать, и всему виной клей... Хотя обо всем по порядку)
Еще Альберт Эйнштейн утверждал, что комфортно работать можно только за 17 дюймовым ноутбуком (шутка). Эта линейка не менее легендарна чем ноутбук из моего прошлого поста, но в отличии от него, проблем и типовых неисправностей в нашем герое, на пару порядков меньше.
Как правило мне попадались мелкие косяки типа слета биоса, в остальном они умирали по вине пользователя (сколы на видеочипе, флешку засунут не той стороной и тд).
Собственно потребление аппарата до и после момента включения в углу экрана, и тут нас должно насторожить что после нажатия на кнопку, потребление улетает в небеса! аж до целых 2.8 ампера, неслыханная дерзость!
Разбираем нашего пассажира, попутно узнавая интересную историю от клиента, а такое мне попадается если честно впервые.
Давным давно, в далекой стране клиент решил поменять в ноутбуке термопасту, пошел в магазин где решил приобрести искомый элемент, продавец продал ему тюбик, и лишь после нанесения и установки, клиент прочел что это не термопаста, а термоклей, но дело уже сделано, не отрывать же. Ноутбук работал какое то время, потом решили его почистить, и как не трудно догадаться, это было весьма проблематично, вытащили проц из сокета вместе с охлаждением, отцепили его и после чистки установили обратно, как я понял после этого он уже не включился. Клиент отдал ноутбук знакомому айтишнику, который приговорил его к замене мат.платы.
Конец истории.
Начнем же историю воскрешения этого страдальца.
Вначале я сглупил, понадеявшись, что вероятно слетел биос и бездумно перепрошил его, после того как я потерпел фиаско, я решил пройтись по напряжениям, и не нашел +VGFX_CORE, это питание встроенного видеоядра, как правило, появляется одним из последних при запуске платы.
Тут в мою голову начали забираться нехорошие мысли, да еще и огромное потребление как бы намекало, что не все хорошо с процессором, в общем подкинув тестовый пень, ноутбук начал стартовать и даже показывать что то на экран, правда это что то, напоминало туман в моей голове.

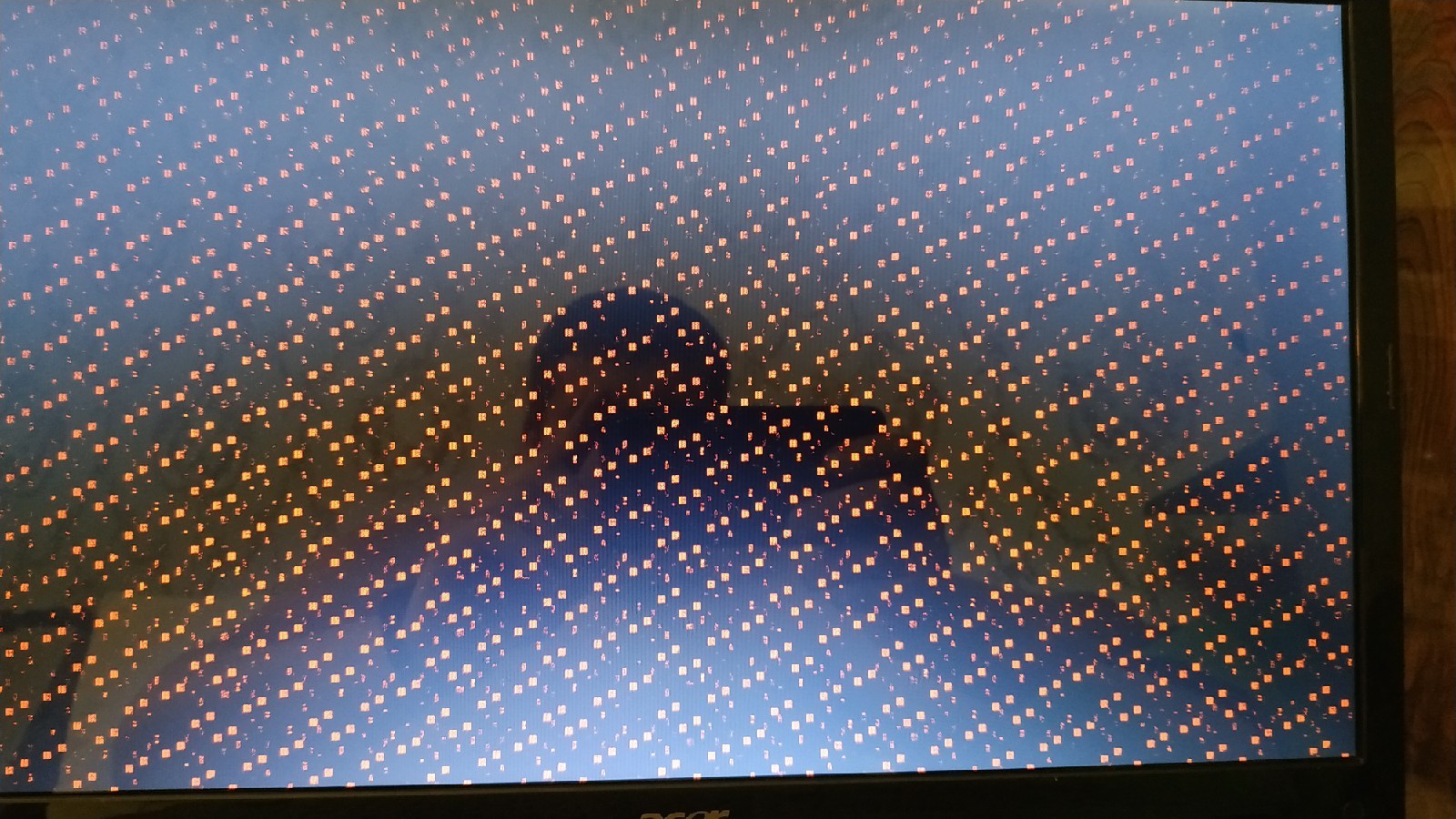

матрица заливалась белым, дрожащим как руки наркомана по утру , покрывалом.
Подобный дефект часто может указывать на несколько неисправностей, отсутствие одного из питающих напряжений, проблемы с хабом, проблемы с процом.
Я начал от противного, проц такого дать не мог, он же ̶п̶а̶м̶я̶т̶н̶и̶к̶ тестовый. Хаб или отсутствие 3.3 или 19 вольт? мб Матрица или шлейф? подкидывание живой матрицы, и позвонка шлейфа сократили круг до хаба и отсутствующего питания.
Смотрим бордвью на нашу плату и на питания которые должны приходить на разъем матрицы +3VS, +LCD_VCC, +3V_CMOS_C, AC_INV. Это основные питания которые должны быть для полноценной работы матрицы, делаем замеры на соответствующих ножках разъема.
У нас все есть ( а у вас?).
Остается только одно, что то не так с линиями lvds.
Линии lvds идут напрямую в хаб, поэтому вероятно, смерть процессора каким то образом повлияла на жизнь нашего хаба, хотя сопротивление хаба по питанию, и линии юсб целы, значит в хабе умер блок отвечающий за изо, к тому же у нас как я писал не равномерное белое полотно а такое, как на старых телевизорах, дребезжащие изображение.
Сопротивление хаба 18 ом, что по сути нормально для hm77.
Далее принимаю решение менять хаб, по сути это единственный возможный виновник.
Дополнительно для уверенности позваниваю линии lvds, в идеале сопротивления каждой пары должно быть одинаковым, но на 2 парах оно отличается.
Пробуем запуститься, кстати сопротивление нового хаба около 17 ом) если кому интересно.
Жить стало лучше, жить стало веселее. Изо появилось, что же, осталось проверить, не будет ли сюрпризов с этим аппаратом, протестировать его как следует.
По факту, ремонт свелся к замене процессора и хаба, в принципе ничего сложного, но порой удивляет как цепь, казалось бы, невинных событий приводит к таким печальным последствиям, проц тут стоял i5-3210m, клиенту я бесплатно отдал пентиум b980, по сути для фильмов и офисных задач его с головой.
Ремонт обошелся в 4500р, если кому любопытно)
Как это могло произойти? Вероятно когда отдирали процессор от термотрубок, повредили кристалл процессора, он в свою очередь при подаче питания в отместку забрал на тот свет и хаб.
Собственно на этом все дорогие мальчики и девочки) Чистите свои ноутбуки аккуратно и мажьте только проверенными средствами)
Задавайте вопросы и оставляйте комментарии) я всегда рад помочь и ответить на ваши вопросы)
