Нетипичный ремонт LG⁠⁠

В ремонте, нетипичная для телефонов LG проблема. Ведь то, чем “славится” фирма – это перегрев процессоров и их дальнейшие ребуты. Но тут аппарат имеет короткое замыкание в первичных цепях.

Первичные цепи – все, что питается напрямую от АКБ. Все, что формируется уже потом контроллерами – вторичные.

КЗ в первичке видны сразу, когда подключается источник питания к плате, без нажатия на кнопку включения.

В нашем случае имеется глухое замыкание, которое легко будет найти даже без какого-то чувствительного оборудования.

Но современные технологии подарили нам дешевые тепловизоры, разрешающей способности которых вполне хватает для ремонта мобилок и пр. мелкой электроники.

Так выглядит, нагрев контроллера в динамике – при подаче и отключении питания.

Вот и сам виновник – контроллер питания Qualcomm PM8996, который залит компаундом. Но компаунд от LG очень хорош, на мой взгляд самый лучший для демонтажа.

Снимаю контроллер термофеном, накрыв область, где с обратной стороны располагается проц, медной пластинкой. Предпочитаю при демонтаже, в таких ситуациях (когда с обратной стороны платы находится процессор) немного недогреть, когда олово уже мягкое и хрупкое, но еще не жидкое, и плата еще не сильно прогрелась с обратной стороны. При таком способе уже невозможно вырвать контакт с этой стороны платы и еще не греется припой с другой.

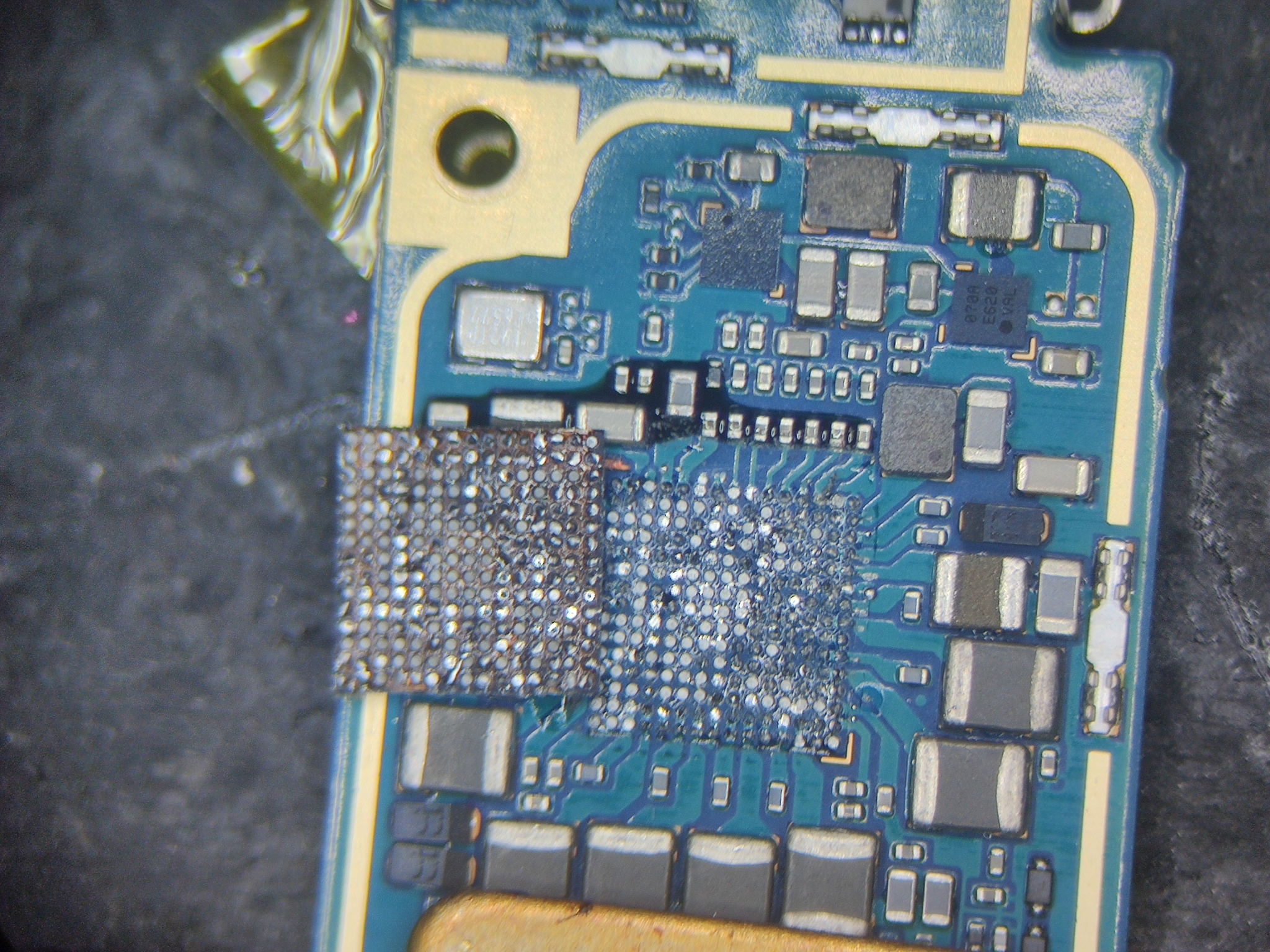

Кстати, если обратить внимание на снятый контроллер, то можно увидеть очень много “серых пятаков”, которые образовались именно в момент, когда олово еще не расплавилось, а микросхему уже сняли. Очень много ремонтничков заблуждаются, в том, что наличие таких пятаков – это признак падений и нарушения пайки под микросхемой. Просто не тот термопрофиль при демонтаже микросхемы.

Зачищаю место установки контроллера от компаунда и старого припоя

Беру рабочую микросхему и припаиваю ее на место, предварительно намазав посадочную площадку флюсом.

После того, как плата остыла, собираю телефон в корпус и проверяю все остальные функции.
