Миниатюрный стреляющий Люгер Парабеллум
Я дам вам парабеллум...
мы будем отстреливаться и уходить в горы...
вы будете нас прикрывать...
Завершил свой очередной проект - миниатюрный стреляющий Люгер 80мм длинной и калибром 3мм.
На миниатюрке реализован отличительный знак пистолетов Р.08 - рабочий кривошипный затвор. Модель изготовленна из стали и состоит из 32 деталей. Все рычажки двигаются, магазин вынимается. Стрельба производится самодельными патронами центрального воспламенения. Есть рабочий экстрактор стреляных гильз.
Механизм существенно подвергся упрощению. Очертания скобы слегка изменены в угоду эргономике. Механика получилась весьма удачной, спуск мягкий, а ход спускового крючка короткий, удобно управлятся одной рукой. Осечек не было вообще. (настрел около 30)
К сожалению часть фоток процесса была утрачена. Рамка изготовленна из трех частей, спаянных серебряным припоем. В боковинах отфрезерованы пазы-направляющие для деталей УСМ. Много возни было с подгонкой деталей кривошипа в единое целое.
Стволик выточил на токарном станке на работе. Здесь возник первый большой косяк, отверстие под ствол было просверленно слишком низко. Люгер не вписался в свои очертания. Пришлось исправлять.
Я совсем начинающий токарь, поэтому всего пришлось изготовить четыре ствола. Здесь все неудачные попытки.
Вид на боевую пружину из проволоки 0.6мм - её силы вполне достаточно, чтобы наколоть флобер или жевило.
Приступил к изготовлению деревянных накладок рукоятки из бука. Деталь сложной формы, попал только с третей попытки.
Подгонял накладки буквально миллиметр за миллиметром.
Все насечки на дереве и металле , надписи, номера и клейма нанес лазером на работе. Некоторые, как например корона с правой стороны, всего около 1мм высотой - не заметны, но приятно осознавать что они есть. Как суслик.
Подготовка к холодному воронению. После воронения пошоркал модель войлоком по граням, для придания потертого вида. Так мне нравится больше чем Просто радикально черный цвет.

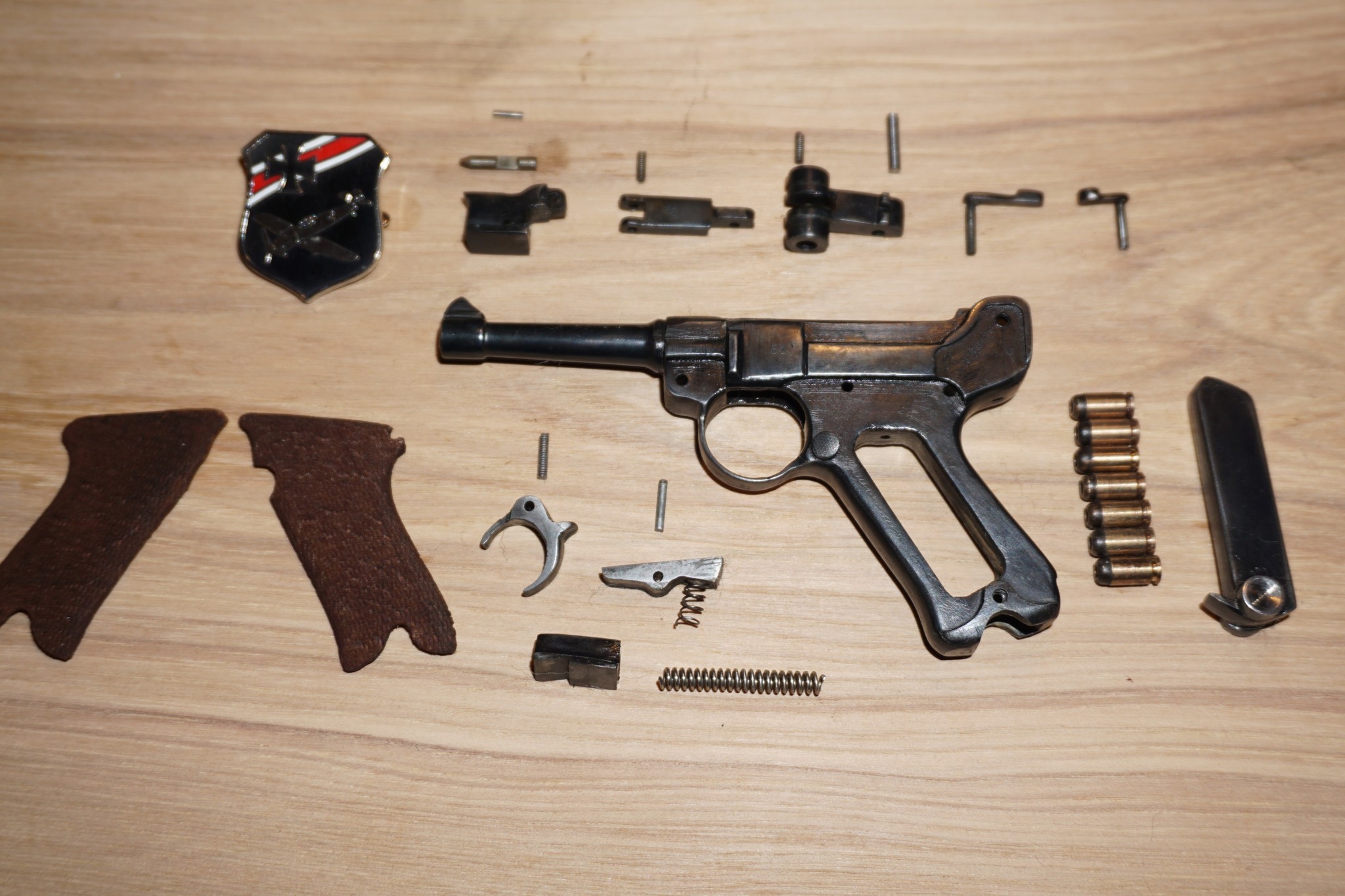

В разобранном виде. Протираем оружейным маслом и можно приступать к финальной сборке.
А здесь видно работу экстрактора. Отсечки отражателя нет. Иногда патрон "зависает" на бойке и экстракторе. Приходится стряхивать энергичным ударом о ладонь.
Как раз тут "завис". Надо подумать как дополнить отражатель. Место есть.

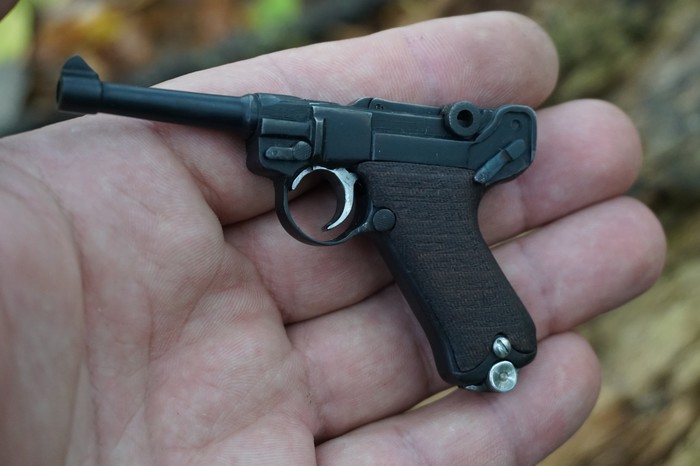

Дальше фото готового изделия.
Коллекция оружия первой и второй мировой, америкосов в компанию не позвали.
По просьбам трудящихся, интересующихся что будет если жахнуть из миниатюрки в руку, стрельнул в индюшачью ногу. Лучше бы я этого не делал. Шкуру пробило. Стальные шарики 2мм вошли примерно на 3см в мясо. Полевой хирург из меня оказался так себе. Одну пулю нашел сразу, а вторую потерял, пока делал разрез. Шкура сдвинулась и по выходным отверстиям стало не определить. Ни магнит, ни импровизированный рентген из мощьного фанарика результатов не дали. Получил звездюлей от жены и пришлось есть гуляш очень аккуратно. Пуля попалась мне. На счастье.
По традиции, ютуб - как он бабахает:
