Миниатюрный Colt 1908 Model N

Закончил свою вторую поделку из металла, миниатюрный Colt 1908.  Это одна из первых удачных систем с бескурковой схемой, была разработана Джоном Мозесом Браунингом в 1906 году как FN Baby.  Прототип весьма скромен по размеру,  я выбрал масштаб 1:2  и моделька вышла всего 53мм х 33мм.

Миниатюрный Colt 1908 Model N Оружие, Кольт, ЧПУ, Хобби, Статья, Модели, Видео, Длиннопост

На модельке есть все части настоящего оружия: подвижный затвор,  извлекаемый магазин, клавиша предохранителя и затворная задержка.  Модель стреляет холостыми шпилечными патронами калибра 2мм.

Миниатюрный Colt 1908 Model N Оружие, Кольт, ЧПУ, Хобби, Статья, Модели, Видео, Длиннопост

Начал с 3д модели, прикинул размеры и выполнимость узлов,  подготовил программы для станка.

Миниатюрный Colt 1908 Model N Оружие, Кольт, ЧПУ, Хобби, Статья, Модели, Видео, Длиннопост

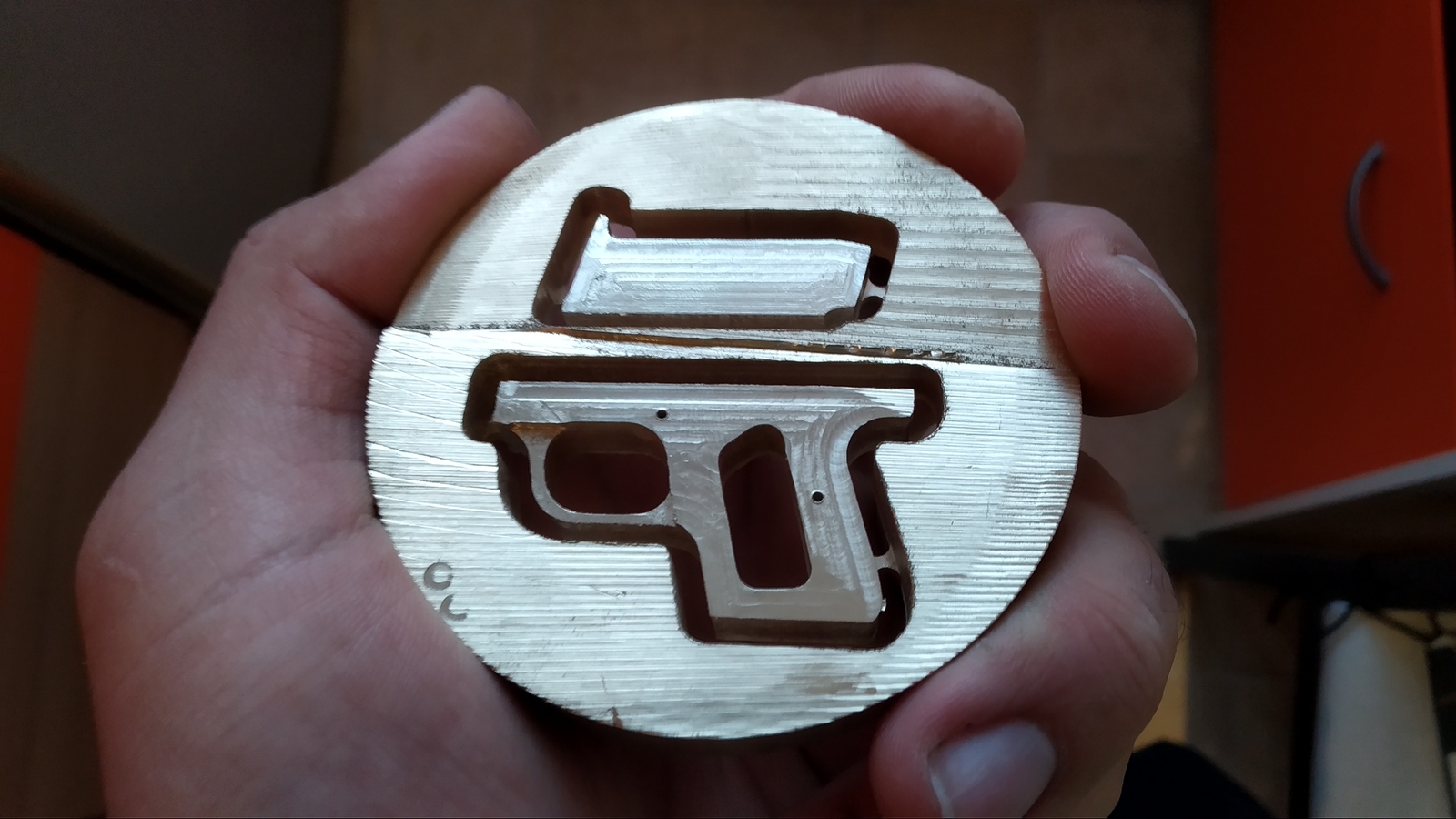

Отпилил заготовку и отфрезеровал первые детали на домашней ЧПУ,  оказалось что латунь он грызет на ура.

Миниатюрный Colt 1908 Model N Оружие, Кольт, ЧПУ, Хобби, Статья, Модели, Видео, Длиннопост

Все основные детали готовы, начинаем грубо обрабатывать напильником.

Миниатюрный Colt 1908 Model N Оружие, Кольт, ЧПУ, Хобби, Статья, Модели, Видео, Длиннопост

Долго и упорно пенитрируем шахту магазина. Это была одна из самых трудных операций.

Миниатюрный Colt 1908 Model N Оружие, Кольт, ЧПУ, Хобби, Статья, Модели, Видео, Длиннопост

Подготавливаем декоративный стволик из латунной трубки  6мм х 4мм.  Он больше чем диаметр патрона и смысловой нагрузки при стрельбе не несет.  Позже добавил в ствол несколько распорок, да бы не было соблазна. Уменьшаем его внешний диаметр до 5.5мм и паяем к рамке.

Миниатюрный Colt 1908 Model N Оружие, Кольт, ЧПУ, Хобби, Статья, Модели, Видео, Длиннопост

Уже начинает вырисовывается общая картина. Выглядит аппетитно!

Миниатюрный Colt 1908 Model N Оружие, Кольт, ЧПУ, Хобби, Статья, Модели, Видео, Длиннопост

Долго - долго шкурим разными шкурками вплоть до 1200го зерна, меньше не было в магазине просто, затем полируем пастой и войлоком.

Миниатюрный Colt 1908 Model N Оружие, Кольт, ЧПУ, Хобби, Статья, Модели, Видео, Длиннопост

Вот такая получилась рамка.

Миниатюрный Colt 1908 Model N Оружие, Кольт, ЧПУ, Хобби, Статья, Модели, Видео, Длиннопост

Промываем все детали от полировочной пасты и можно собирать.

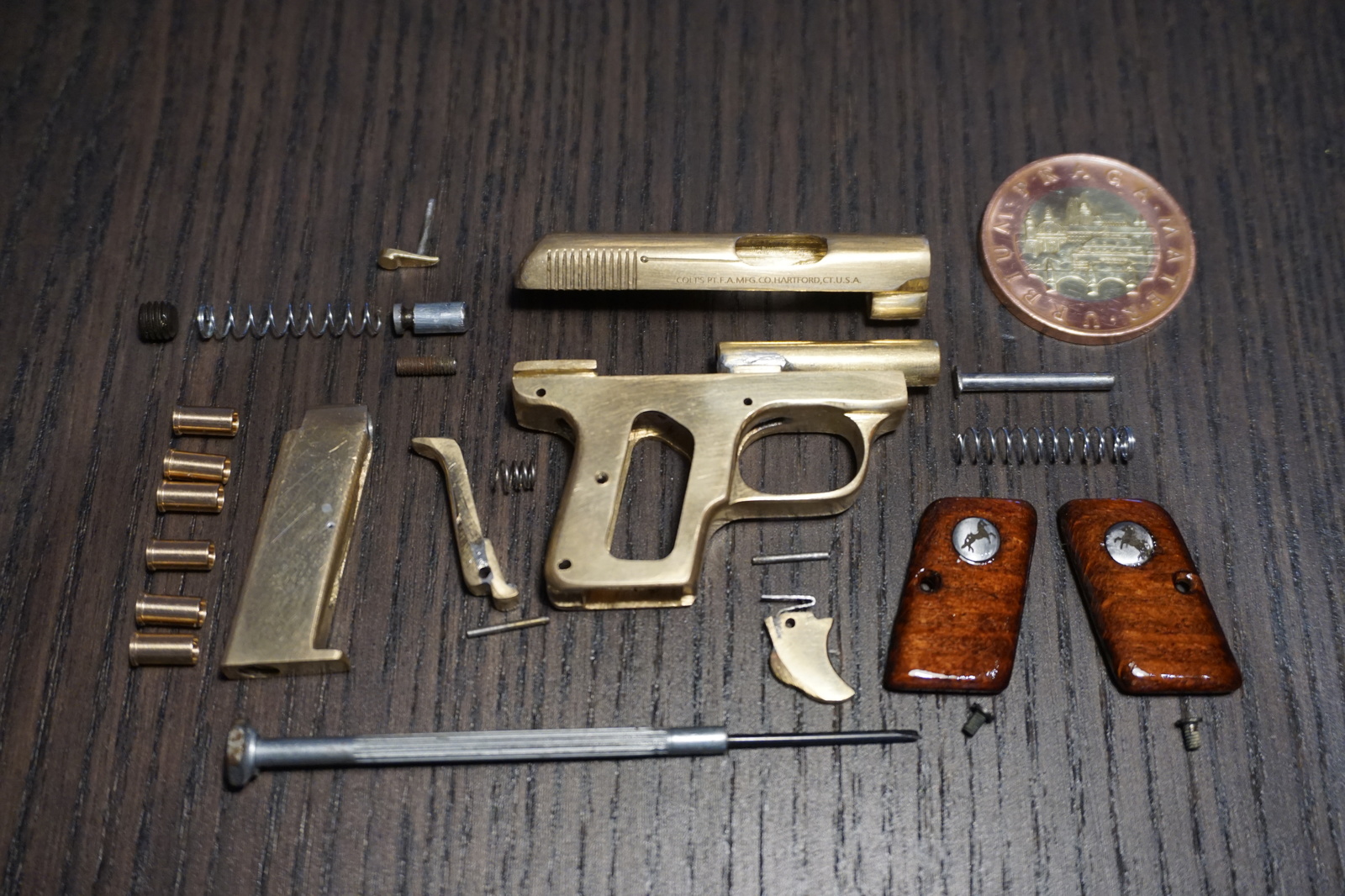

Вот такая получилась мелочовка.  Спусковой крючок, например размером всего около 7мм,  а болтики с резьбой М1.5

Миниатюрный Colt 1908 Model N Оружие, Кольт, ЧПУ, Хобби, Статья, Модели, Видео, Длиннопост

В сборе:

Миниатюрный Colt 1908 Model N Оружие, Кольт, ЧПУ, Хобби, Статья, Модели, Видео, Длиннопост

Делаем подставку из бука.

Миниатюрный Colt 1908 Model N Оружие, Кольт, ЧПУ, Хобби, Статья, Модели, Видео, Длиннопост

Вид готового изделия:

Миниатюрный Colt 1908 Model N Оружие, Кольт, ЧПУ, Хобби, Статья, Модели, Видео, Длиннопост

Дочка хотела снарядить куклу пистолетом. Просьба не банить за клубничку. Хе-хе.

Миниатюрный Colt 1908 Model N Оружие, Кольт, ЧПУ, Хобби, Статья, Модели, Видео, Длиннопост

При работе с такой моделью начинаешь понимать, что иногда миллиметр это оочень много.


Спасибо за внимание и если интересно смотрите видео:
