Как безопасно настраивать PID-регуляторы и что искать при настройке

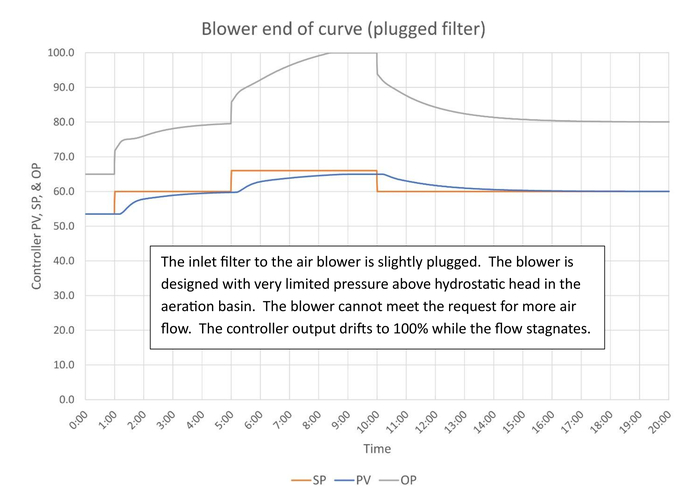

пример ограничения давления воздушного нагнетателя из‑за загрязнённого фильтра
Введение
Формальное обучение новых специалистов по управлению процессами обычно не охватывает работу с операторами и другими участниками процесса при безопасной и эффективной настройке PID‑регулятора. Эти навыки передаются наставниками, которые должны донести несколько ключевых уроков.
Первый урок: в хорошо отлаженном предприятии запросы на настройку часто являются индикатором более серьёзной проблемы. Настройка может лишь временно скрыть её, а иногда полностью решить её, передать информацию о проблеме другим специалистам или вовсе не требовать настройки.
Второй урок: управление процессом – командный спорт. Сосредоточившись исключительно на настройке, можно упустить более фундаментальную причину неисправности. Поэтому важно выйти за рамки настройки и привлечь помощь, если проблема выходит за пределы вашей компетенции.
Получение готовности к настройке
Когда к специалисту обращаются с просьбой настроить существующий регулятор, следует немного подготовиться:
Изучить журналы настройки
Поговорить с персоналом
Избежать сюрпризов для операторов
Не создавать более серьёзных проблем
Журналы настройки
Если на предприятии нет журналов настройки, рекомендуется их вести. Журнал может быть как рукописным, так и электронным. При изменении параметров регулятора следует сразу добавлять комментарий. Журнал помогает:
Отслеживать медленно развивающиеся проблемы процесса или измерительных приборов.
Выявлять случаи, когда может потребоваться адаптивная настройка.
Объяснять причины выбранных настроек.
Восстанавливать прежние параметры или корректировать их при необходимости.

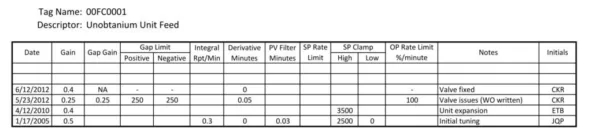

пример журнала настройки
Пример журнала относится к контроллеру подачи в блоке Unobtainium Unit. Записи хранятся в Microsoft Excel и доступны всей группе управления. Хронологический порядок позволяет быстро увидеть, какие параметры изменялись и почему. В журнале отражены такие события, как запуск нового блока с настройками по умолчанию, последующее усиление регулирования после расширения блока, обход проблем с заеданием клапана, а также восстановление оригинальных настроек после ремонта клапана.
Разговор с персоналом о проблемах процесса
Запросы на настройку часто исходят от людей, уже сформировавших мнение о причине проблемы. Важно уточнить их предположения:
«Мы изменили процесс» – вероятно, потребуется настройка, но стоит уточнить детали у ответственного.
«Мы заметили странное поведение» – запрос может скрывать более крупную проблему, требующую временного решения через настройку.
«Один контроллер начал вести себя плохо, остальные в порядке» – часто причина кроется в клапане или измерительном приборе.
Во время беседы следует просмотреть тренды, определить момент начала отклонения и сформировать предварительное мнение о вероятной причине. Это экономит время и помогает понять, можно ли решить проблему без настройки.
Этикет при настройке: без сюрпризов
Операторы не любят неожиданностей. При работе с ними необходимо:
Лично посетить их участок, а не звонить.
Спросить, удобно ли сейчас обсуждать настройку.
Объяснить цель своих действий и ожидаемый результат.
Указать примерное время, необходимое для настройки.
Согласовать любые изменения режима, выхода или задания регулятора.
Уточнить допустимый размер шага изменения параметров.
По окончании работы обязательно сообщить оператору, что настройка завершена.
Регулярные неформальные встречи с операторами (разговоры о хобби, вопросы о системе) способствуют построению доверия, что облегчает совместную работу в случае возникновения проблем.
Как избежать создания более серьёзной проблемы
Настройка подразумевает вмешательство в процесс, что может вызвать серьёзные последствия, если не соблюдать предосторожности. Примеры:
При закрытой настройке (closed‑loop) без ограничения выхода регулятора можно быстро выйти за пределы безопасных параметров, что привело к остановке котла и значительным потерям в нефтеперерабатывающем заводе.
При открытой настройке (open‑loop) важно контролировать размер шага и направление, избегая «запрещённых зон».
При использовании эвристической настройки увеличение усиления или ускорение интегральной части может привести к неустойчивости, если не соблюдать правила.
Перед началом тестов следует установить ограничения выхода регулятора, особенно если существует риск повреждения оборудования.
Какие проблемы искать во время настройки
При анализе журналов, трендов и общения с персоналом следует обратить внимание на следующие типы проблем (по убыванию вероятности):
Проблемы с клапанами.
Взаимодействие регуляторов.
Нереалистичные ожидания.
Проблемы измерительных приборов.
Проблемы процесса.
Плохой дизайн регулятора.
Плохой клапан
Неисправный клапан часто проявляется характерными формами колебаний переменной процесса:
Квадратная волна у расходомера.
Пила у уровня.
«Акулий плавник» у давления или температуры.
Если ручные шаги клапана дают разный отклик, вероятно, клапан заедает.
Взаимодействие регуляторов
Если контроллер продолжает колебаться в автоматическом режиме, попросите оператора перевести его в ручной.
Если колебания исчезают – проблема в настройке или клапане.
Если колебания сохраняются – другой регулятор воздействует на данный контур.
Взаимодействие часто возникает в системах с внутренними рециркуляциями (дистилляция, теплообменные сети, распределительные линии) или при последовательных контроллерах (давление‑расход).
Нереалистичные ожидания
Запросы ускорить регулирование часто игнорируют физические ограничения процесса. Для медленных процессов естественный период (≈ 4 × время задержки) ограничивает скорость реакции. При объяснении этого операторам полезно использовать аналогии (например, «перемещение слона»).
Проблемы измерительных приборов
"Дрейф" прибора может привести к нарушению пределов и, как следствие, к колебаниям.
"Частично забитый зонд" изменяет динамику процесса, вызывая необходимость замедления регулятора.
Проблемы процесса
Внезапные изменения в работе оборудования (например, обрушение поддонов в колонне) могут вызвать резкое ухудшение контроля, которое не решается настройкой. Медленные изменения (постепенное ухудшение теплообмена) также проявляются в журнале как последовательные корректировки настроек.
Нелинейности
Если процесс часто меняет режимы (разные скорости подачи, разные сырьевые составы), может потребоваться адаптивная настройка.
Ограничения оборудования
Пример: воздушный нагнетатель в системе аэрации сточных вод имеет ограниченный диапазон давления. При частичном засорении фильтра система теряет способность поддерживать требуемое давление, что приводит к частым запросам на настройку.
Плохой дизайн регулятора
Редко встречаются полностью неработающие регуляторы; обычно их проблемы выявляются на этапе пусконаладки. При обнаружении таких случаев следует задокументировать их в журнале и, при возможности, перевести регулятор в ручной режим до исправления.
Завершение сеанса настройки
После успешной настройки необходимо:
Снять ограничения выхода, если они были установлены только для теста.
Сообщить оператору о завершении работы и о том, что система должна теперь лучше подавлять возмущения.
Записать окончательные параметры в журнал, указав, какие изменения были внесены (например, увеличение усиления, замедление интеграла, добавление ограничения скорости задания).
Договориться о проверке работы на следующий день, чтобы убедиться в отсутствии новых возмущений.
При необходимости передать информацию о смежных участках (например, резервуарный парк) ответственным специалистам.

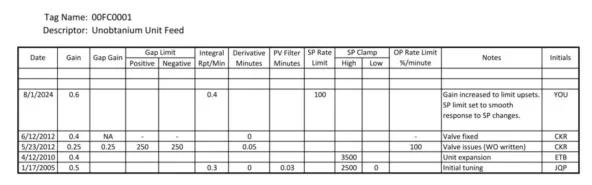

пример окончательной записи в журнале настройки
Заключение
Настройка PID‑регуляторов требует не только технических знаний, но и умения работать в команде, вести документацию и предвидеть потенциальные риски. Журналы настройки, диалог с операторами и внимательный анализ процесса позволяют выявлять истинные причины проблем и избегать ложных решений, основанных лишь на изменении параметров регулятора. Правильный подход к настройке повышает безопасность, эффективность и надёжность промышленного производства.
