Изящное решение проблемы с притоком воздуха для камина⁠⁠

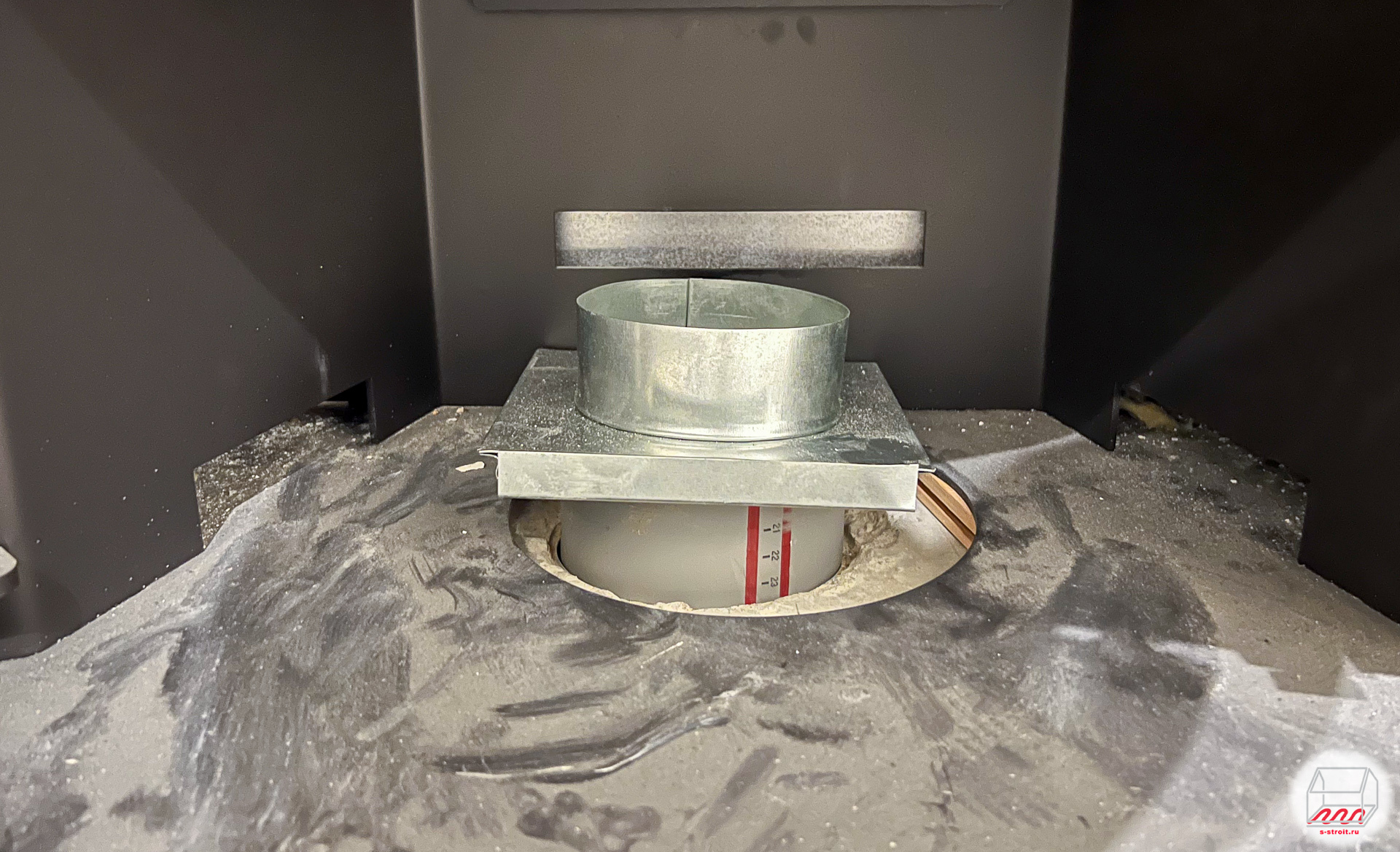

Случается, иной раз, увидеть на стройке такое великолепие (внутри камина за 200 тыщ):

На фото нижняя часть печи-камина Thorma Andorra II. И ладно бы творение каких-нибудь посторонних рукожопов, но нет. Смотришь и не верится, что вообще это видишь, а ведь радуют свои, родные... ) Но давайте по порядку, расскажу откуда это вылезло.

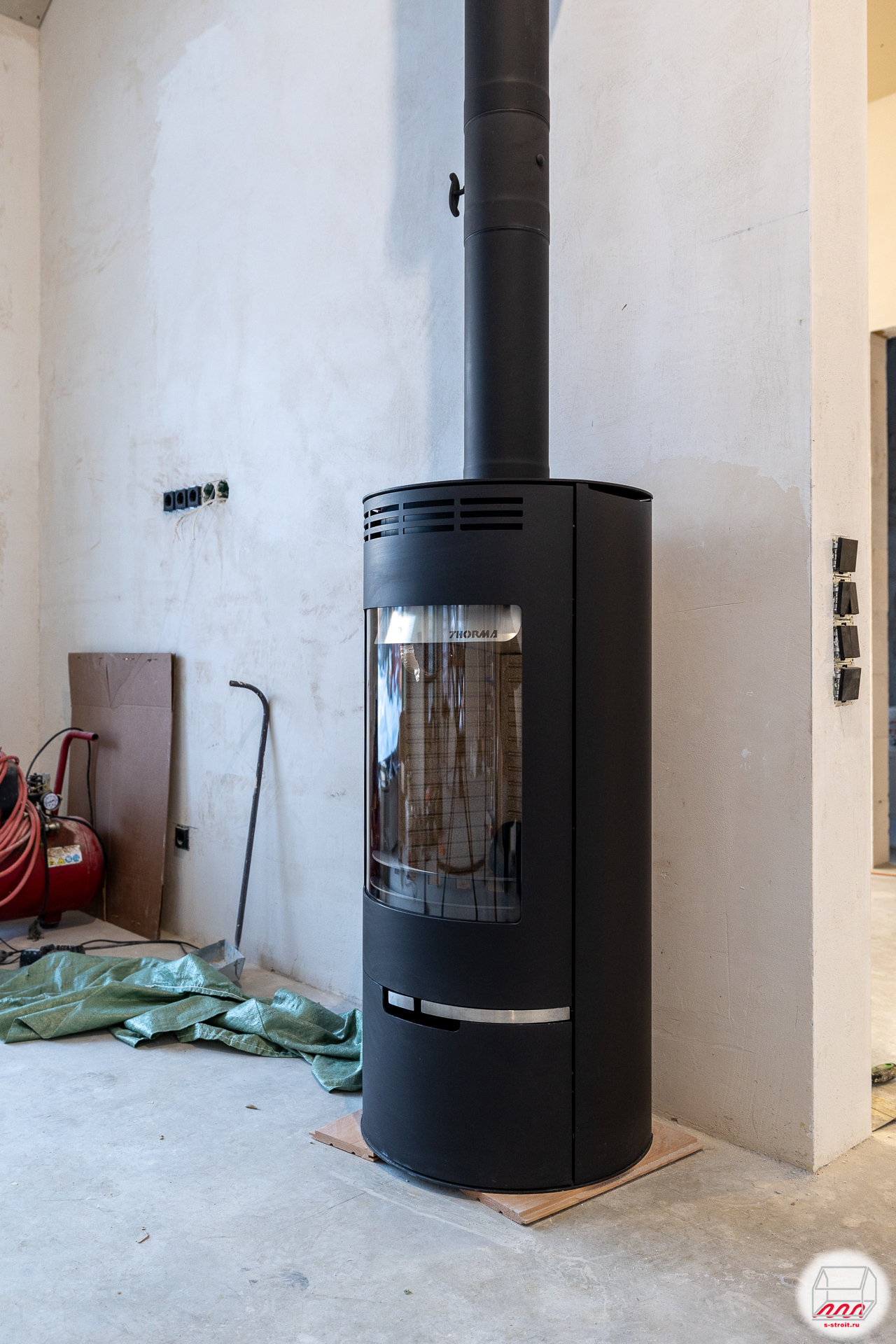

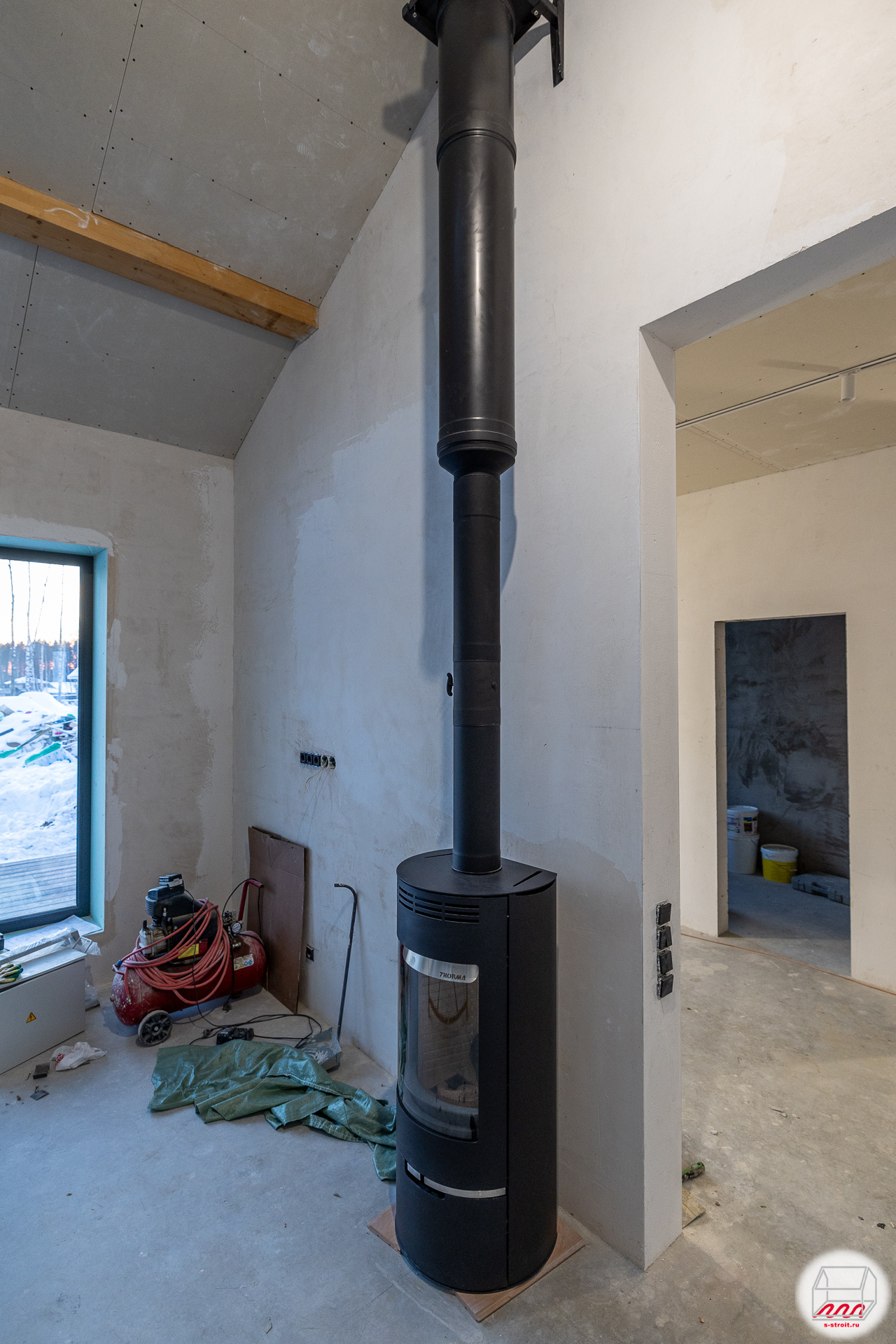

Итак, имеем одноэтажный дом из газобетона по одному известному проекту Микея-5. В доме кухня-гостиная, высокий потолок и печь-камин вот такая:

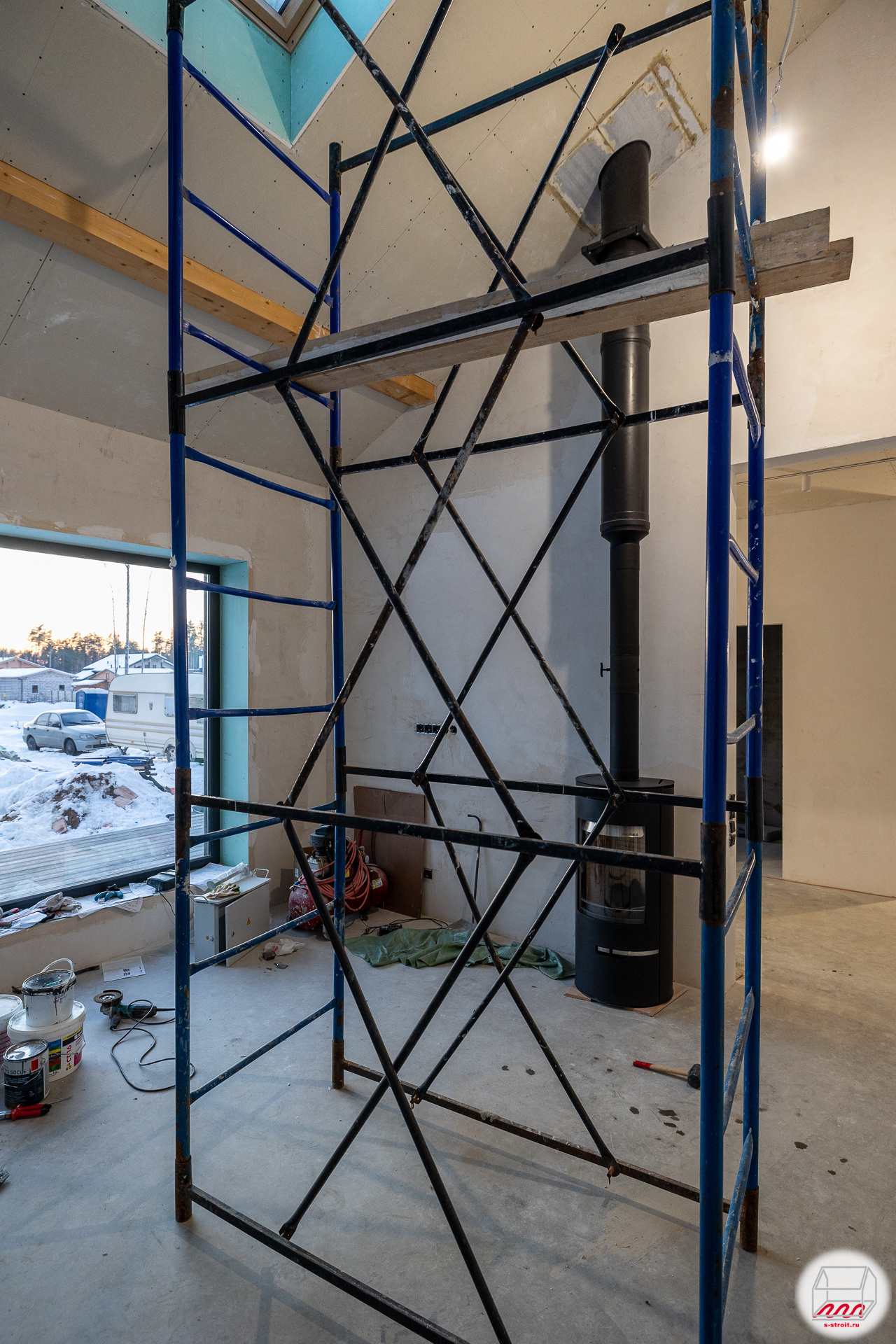

Целиком, для полноты картины, сложно показать. Только если с лесами:

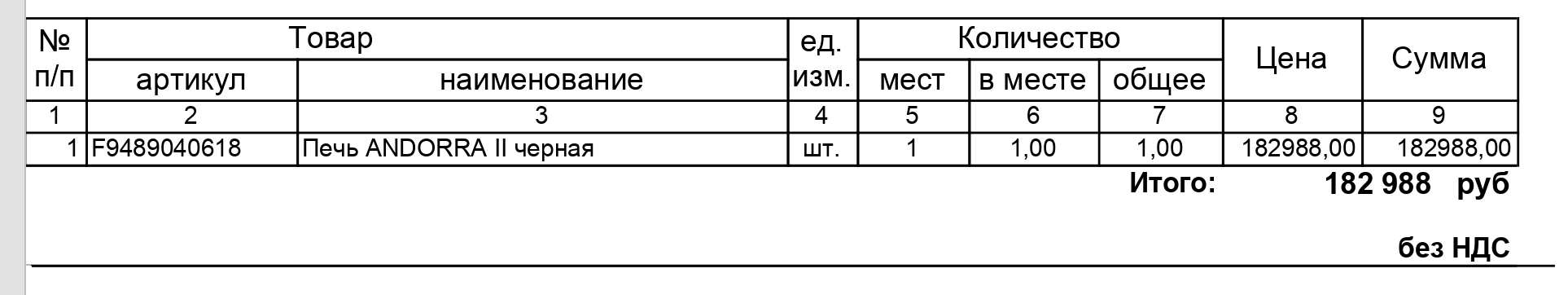

В общем заказчик выбирает такую печку, приезжает замерщик от поставщика, осматривает место установки, что-то замеряет-проверяет и согласовывает конкретную модель:

Мы к установке конечно готовимся заранее. Ещё на этапе стройки фундамента внутрь закладывается воздуховод для камина. Нужен он чтобы печка брала воздух не из комнаты, а снаружи дома, по трубе под полом. Удобно, красиво, форточки открывать не нужно, когда горит.

Место установки заранее известно, вот оно и осматривалось упомянутым замерщиком. Наличие трубы воздуховода в полу секретом конечно не было ни для кого.

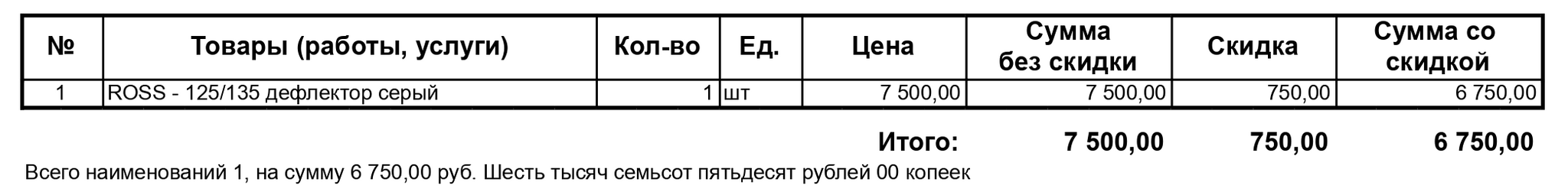

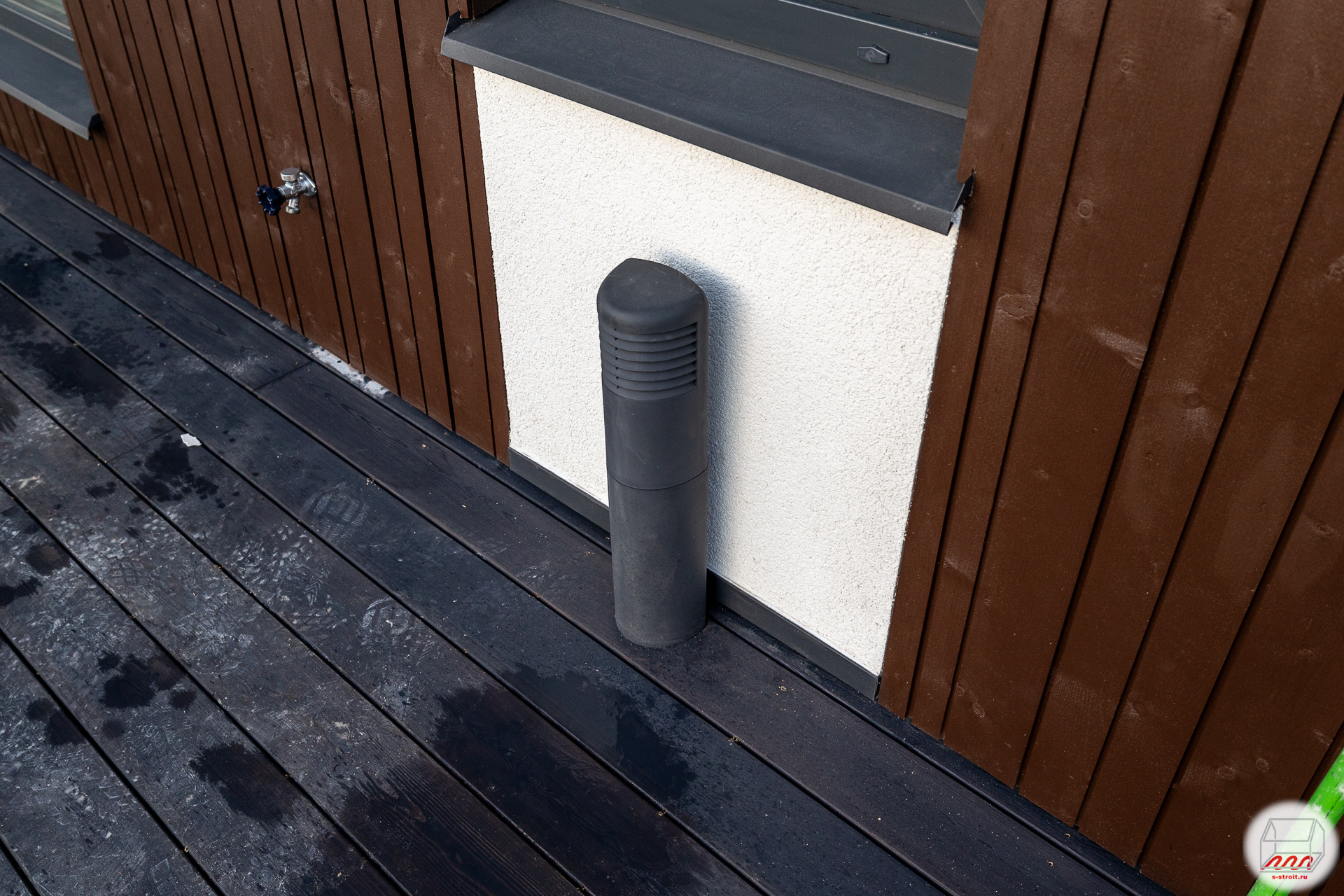

Пока печка ещё стоит в коробке, монтируем дефлектор воздухозаборника:

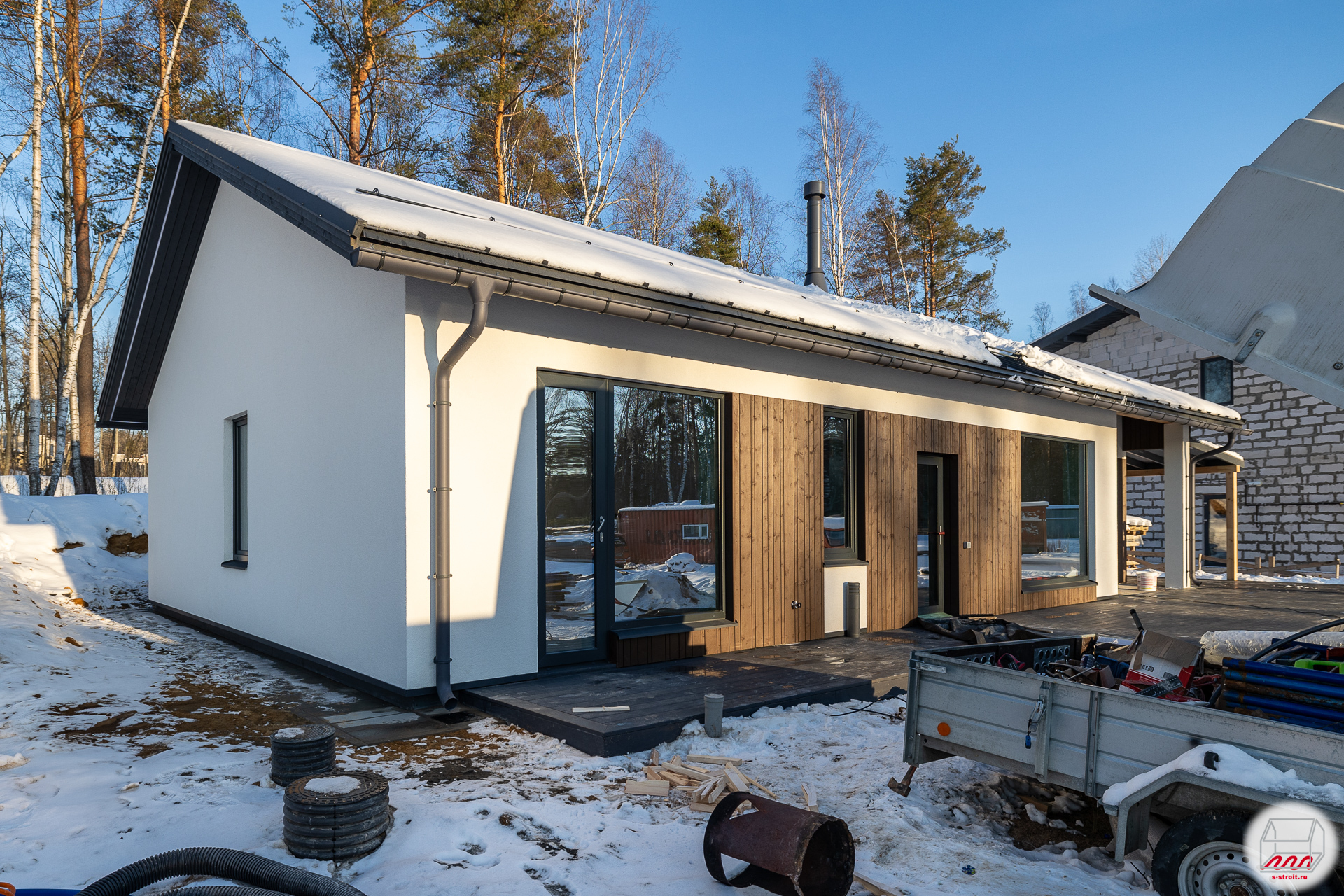

Не спрашивайте почему он должен был оказаться именно на террасе, это философский вопрос. Вообще-то мог бы и сзади дома, но сзади не оказался. Благо не уродлив в таком исполнении.

Ну ладно, воздуховод готов, время водружать печку на место.

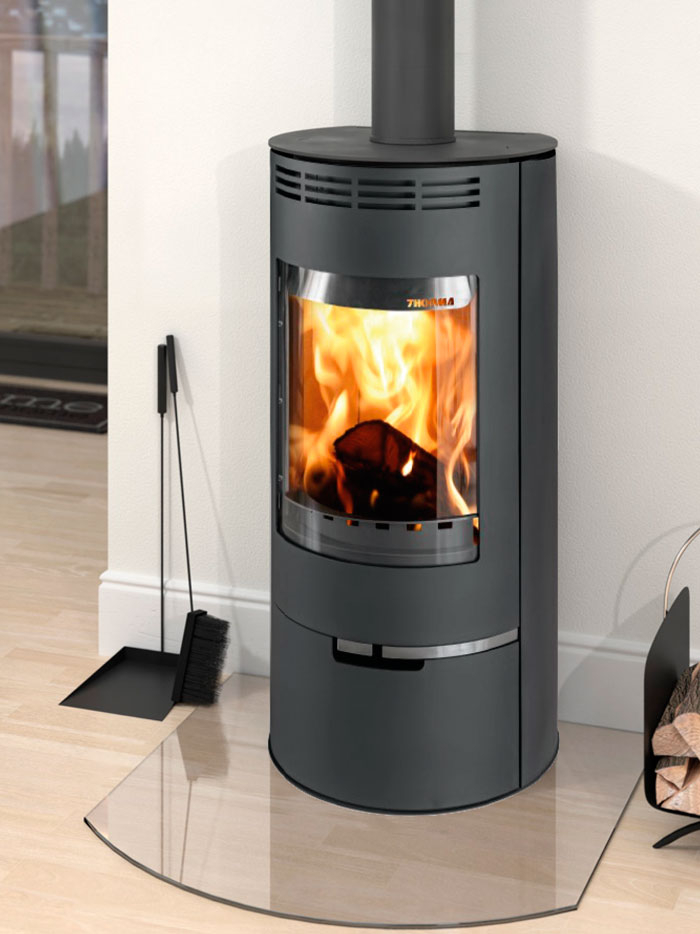

Кстати, кто думает, что печка некрасивая, тот наверное не видел, как она горит:

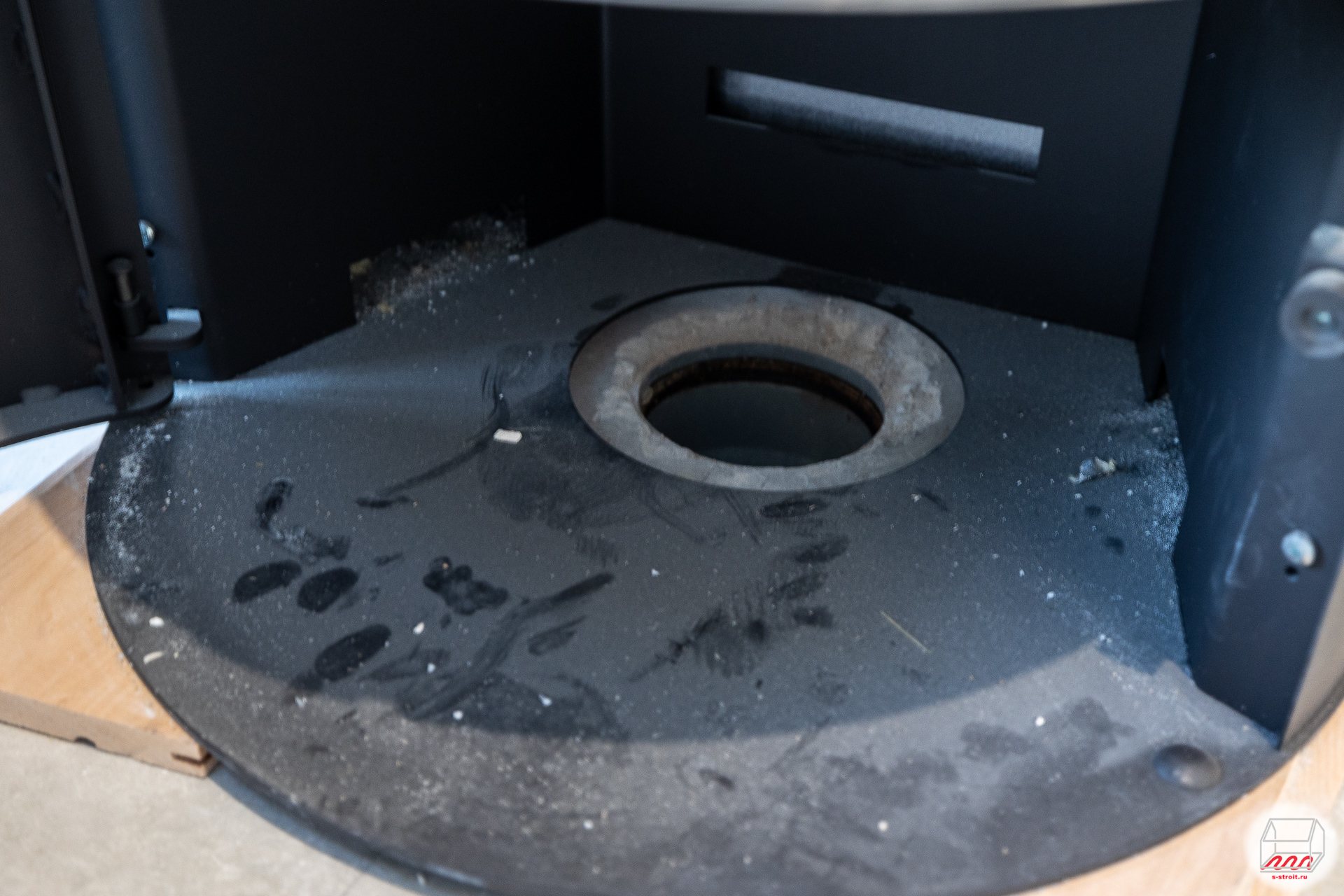

Печку ставим на наш воздуховод, снизу даже есть отверстие:

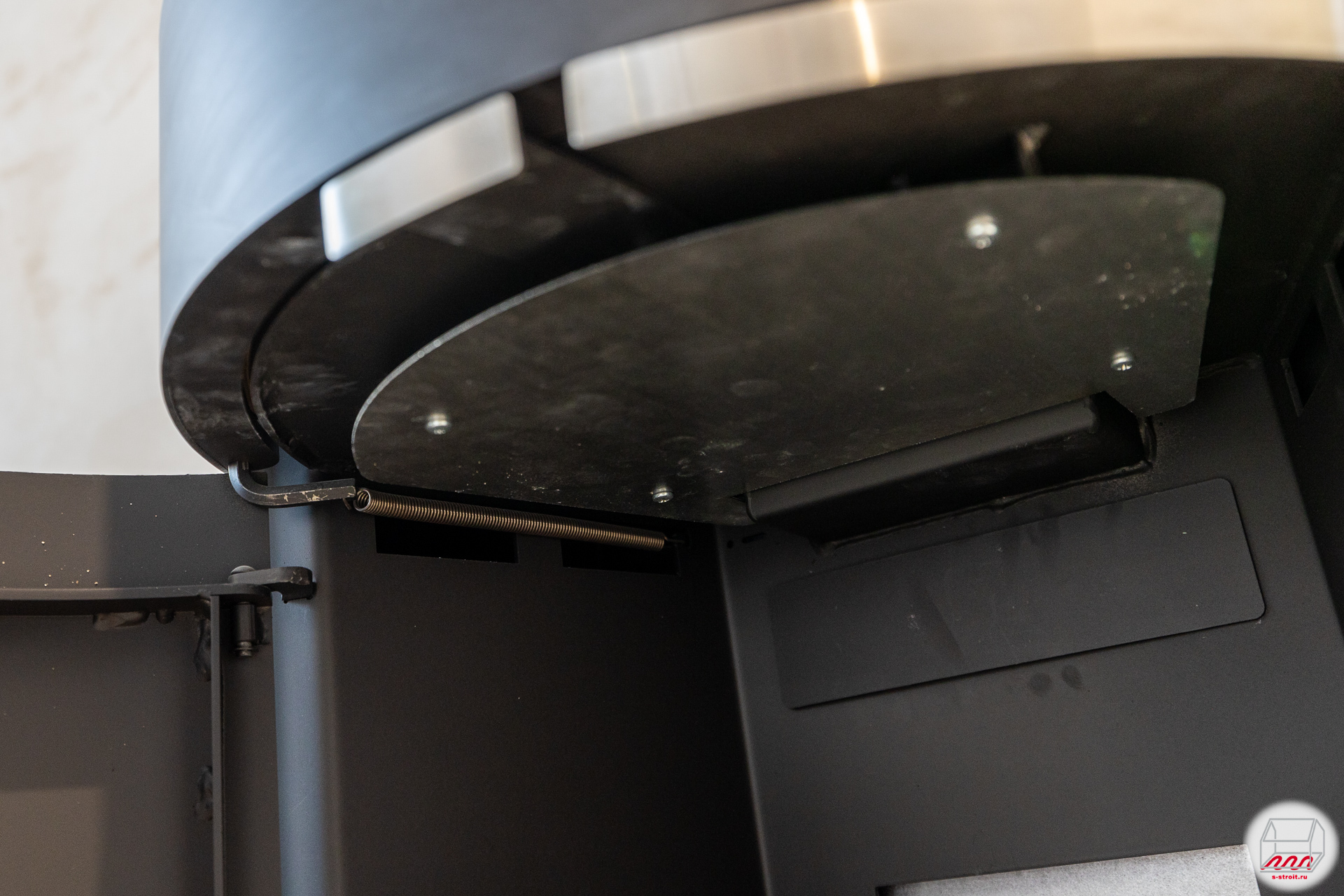

Снизу есть, а сверху?

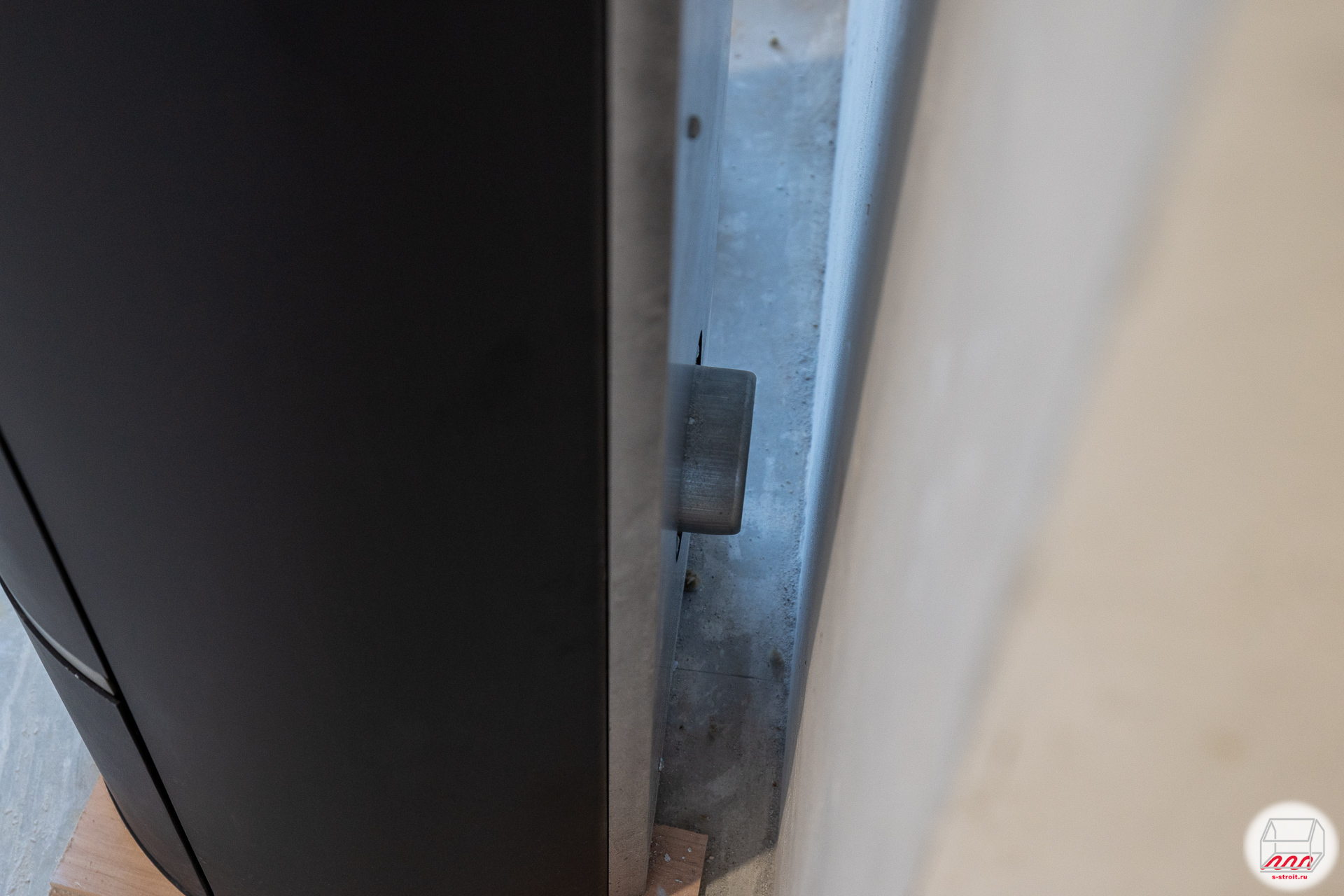

А сверху нет. Так-та-а-ак, а что это у нас сзади?

И вот тут-то выясняется, что подключение воздуховода у печки сзади, а не снизу...

Мм.. Ещё и книжка гласит "наружный воздух для горения может подаваться в обогреватель через соединительный патрубок, который можно установить в нижней части задней стороны обогревателя". Ну надо же.

Как этого никто не заметил раньше? Да хрен его знает. Что замерщик замерял тоже не очень понятно. И у нас, вроде, печка такая уже не первая, а все равно приключения.

Фактически этот приток использовать не обязательно, но раз он уже присутствует и даже к печке подведён, глушить его лишь из-за невозможности подключения родного патрубка как-то странно. Никак не закрывать тоже нельзя, потому что будет поддувать и тут рождается то самое "изящное" решение – присрать печной шибер на подачу воздуха!

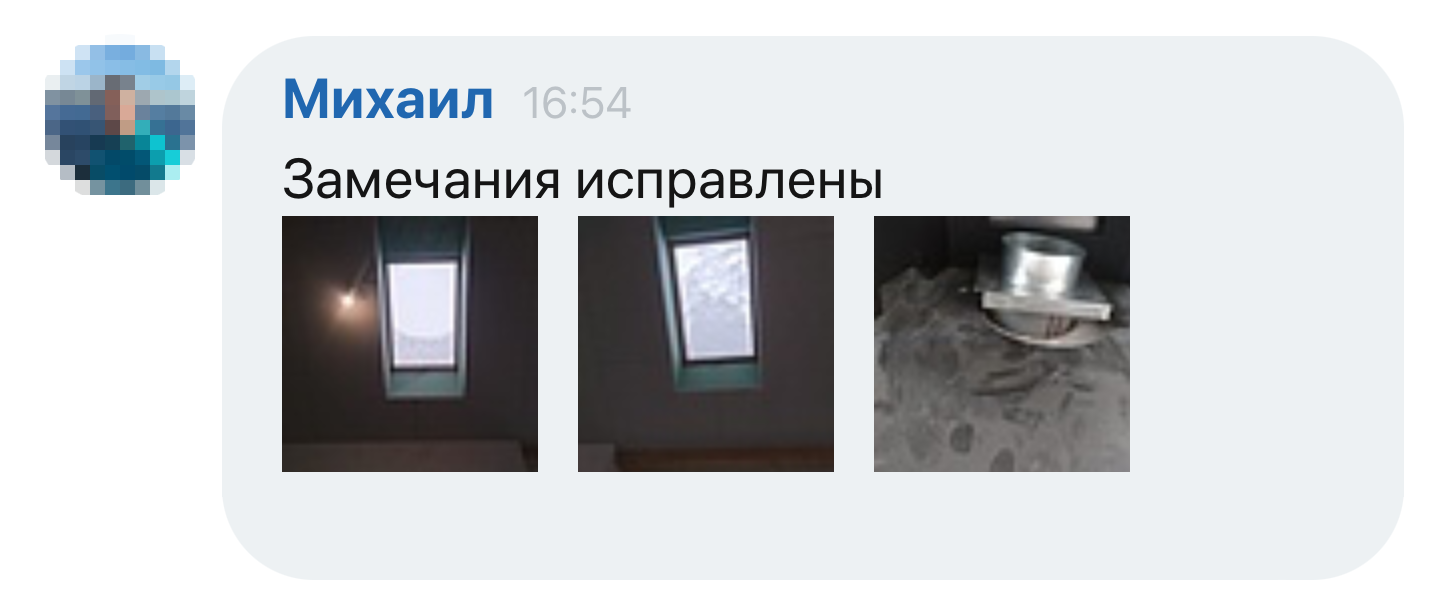

Сказано – сделано, но в 110 тубу заподлицо с полом наша красота вставляется неохотно, да и диаметр не совпадает, потому конструкцию дополняет отрезок серой трубы и гордое сообщение "замечания исправлены" в CRM.

Сценарий использования предполагает, что пользователь при растопке открывает дверку снизу печки и отодвигает заслонку на шибере, что даёт камину приток воздуха. Ну а после не забывает закрыть обратно.

Давайте ещё раз полюбуемся на непревзойдённый результат:

Мда. Бывает же. Думаю, придётся это переделать нормально, а почему было не сделать нормально сразу остаётся только догадываться, я рационального ответа найти не могу :)

Какой-то особенной морали нет, рукожопство в той или иной форме на любой стройке случается, кто сталкивался, тот знает. Хотелось бы на собственных объектах с ним не встречаться и чтобы сторонние специалисты были специалистами, но получается по-разному.

Кто замышляет себе камин вдали от внешних стен, советую подумать про приток воздуха заранее, даже если дома ещё нет. Заложить трубу под фундаментом несложно и можно её скрыто использовать (с подходящим камином), можно и в стену вывести, но если заранее это просчитать.

Буду периодически писать на Пикабу что-то в таком духе. На стройках всякое случается, может кому-то полезно будет поучиться на чужих ошибках и не делать свои. Следующий раз, наверное, напишу про построенный прошлой осенью каркасник (коробка под крышу) и плесневые грибы, которых там теперь много, но это, оказывается, не страшно о_О
