Есть вопросик⁠⁠

Этот столб точно не из Юго-Восточной Азии? Выглядит крипово.

Один контур заземления для молниеприемника. Второй контур непосредственно для оборудования на опоре. Они разделены чтобы не погорело оборудование при попадании молнии. Красный бочонок это не изолятор, а ОПН или разрядник - суть у них одна.

Чем это отличается от моего варианта?
В норме изолятор, но при ударе молнии пробивается.
Разрядник включается в цепь параллельно нагрузке, а тут последовательное включение.

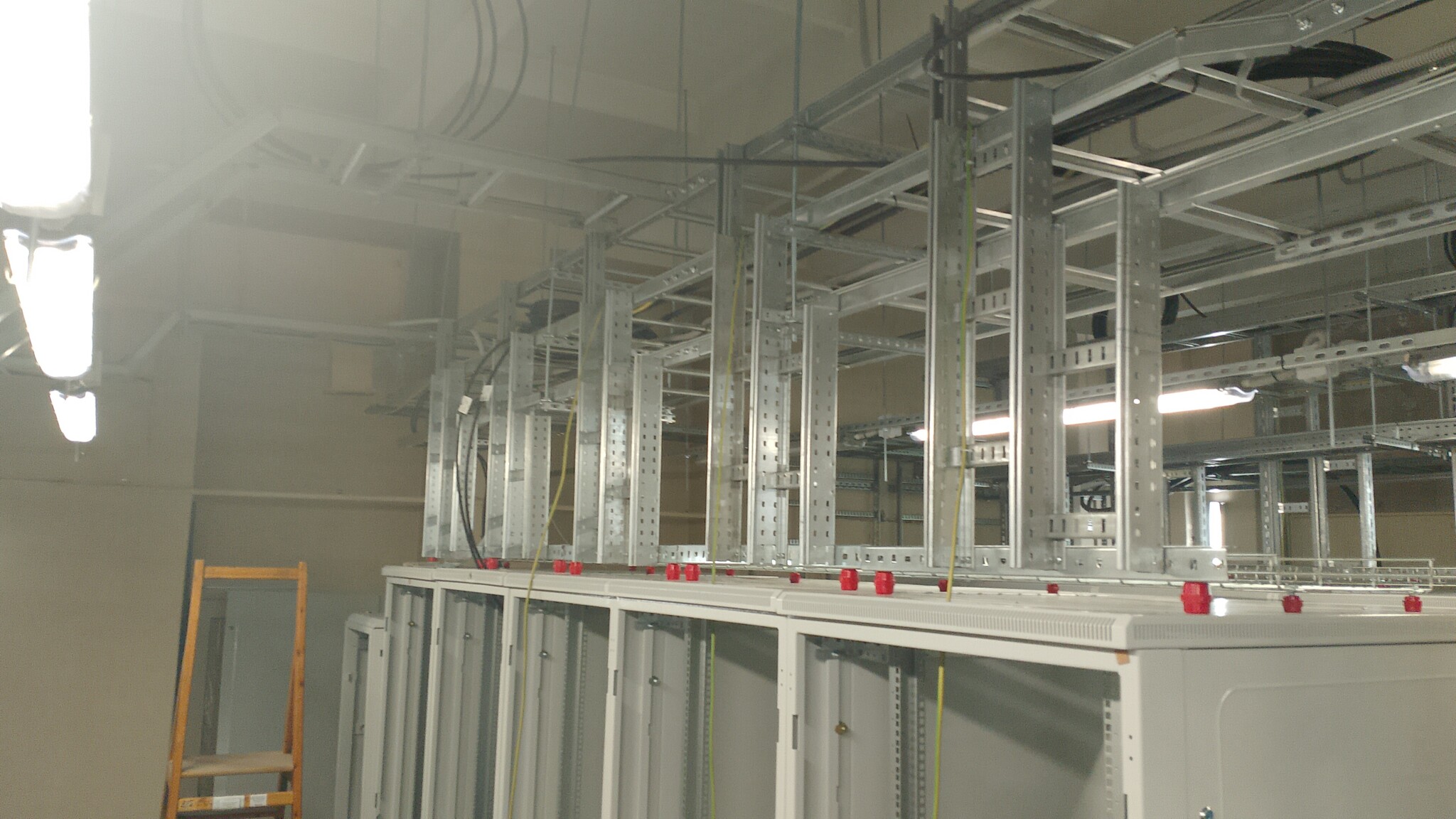

Разделение FE и PE в здании. Между лотками и шкафами с оборудованием

А у вас это просто изолятор, непробиваемый. И смысл его установки?

Оборудование базовой станции не может заземляться на спуск молниезащиты антенно-фидерного устройства. Они (РЕ и молниезащита) могут объединяться только непосредственно на контуре, т.е. в земле. Делается для защиты оборудования базовой станции от заноса потенциала при ударе молнии. На последнем фото, кстати, сделано неправильно.

Заземление и застолбление. Первое – если шарахнет в столб, то уйдёт в землю. Второе – если шарахнет в землю, то уйдёт в столб. Закон сохранения справедливости.

Скорее всего оборудование ещё не заземлили

На данный момент, я вижу две полосы уходящие в землю. Где одна изолирована через изолятор. Учитывая фото. Можно предположить, что полосу привареную к трубе можно понимать как молниезащита. А отдельно с изолятором, решили отвести как под защитный контур. Но.. неизвестно что в реале они в земле представляют и имеют ли общее соединение

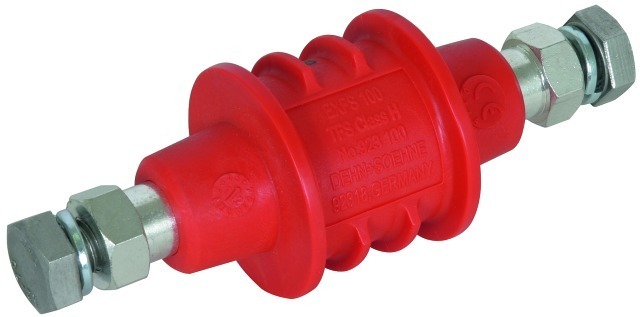

Искровой разрядник.

Отдельная шина для заземления навесного оборудования

Так а я что написал???
Изолятор крупными буквами.

Это искровой промежуток. Подобные применяются на ЖД. Каждая опора контактной сети заземляется через ИЗОЛЯТОР, с пробивным напряжением 1000 вольт. Т.е. в норме опора изолирована от заземления, от рельс, но когда в опору шарахнет молния, в этом промежутке возникнет дуга с небольшим сопротивлением и энергия молнии уйдёт в защемление.
Да, не трогайте эти бочонки, на них может быть приличное напряжение.

так я спрашиваю у тебя, а не утверждаю)

Через анальный зонд?)

Чувак а зачем ты вопросы тогда задаешь? Выпей таблеточку
