Делаем работающие "Звёздные врата" на 3d принтере. Часть 1.
Всем привет!
Начал сборку проекта, основанного на сериале "Звездные врата GS-1". Я большой его фанат, поэтому идея сразу порадовала.
Спасибо за идею @Kirillko312.
Итак, нам понадобится: 3д принтер, PLA пластик (сохраним природу все такое)
Модель самих врат: http://www.thingiverse.com/thing:571853
Немного терпения для борьбы с принтером.

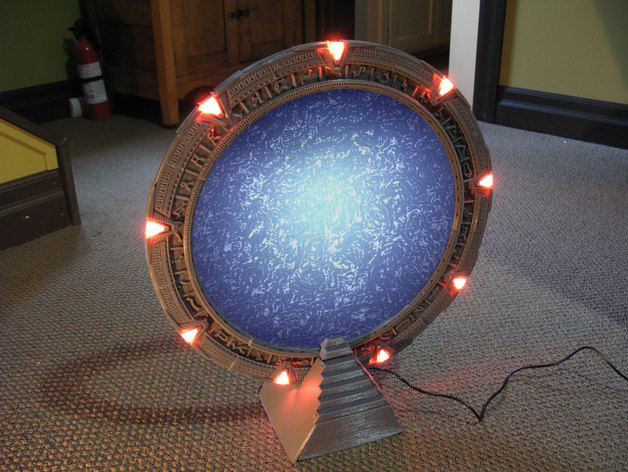

Что должно получиться:

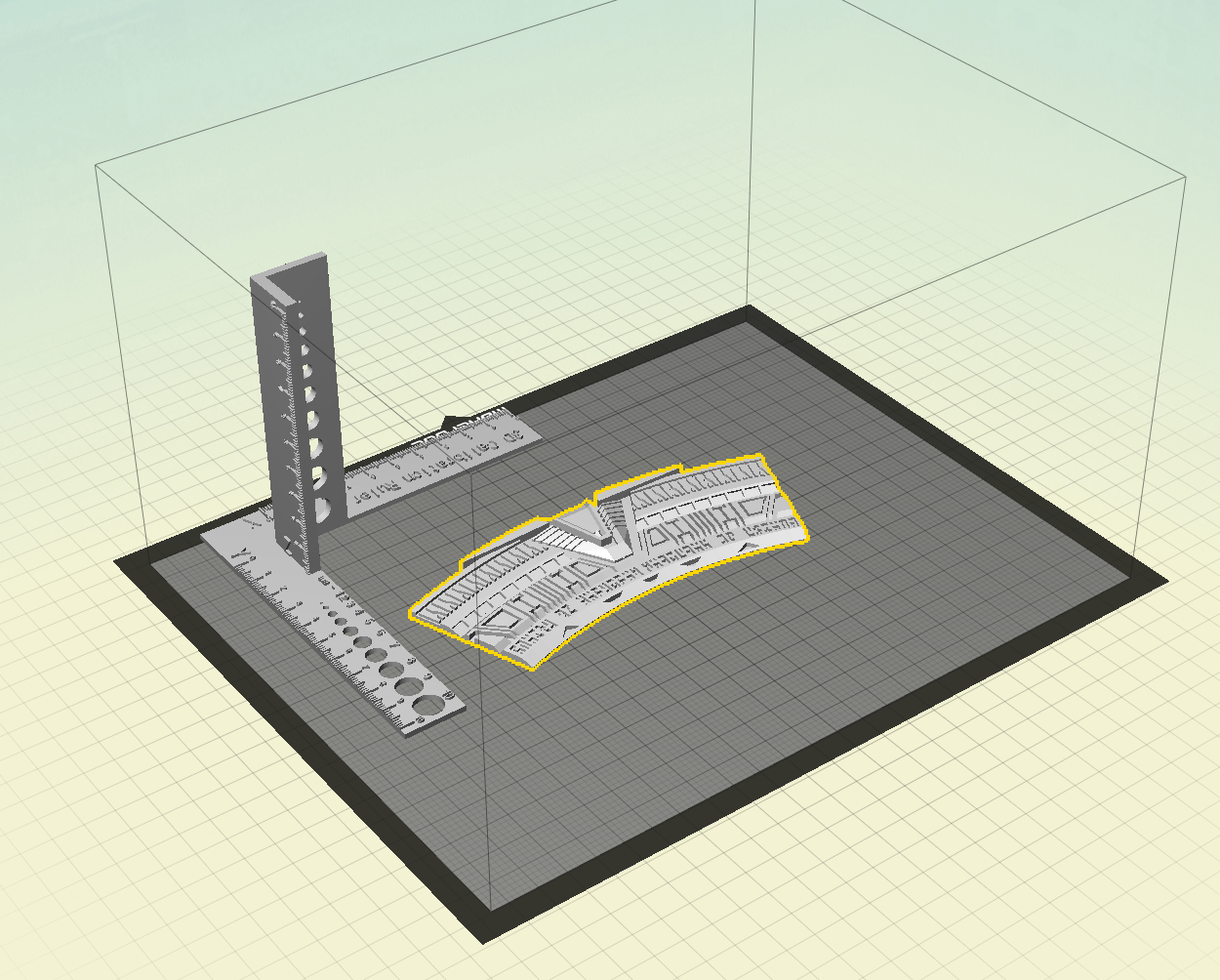

Итак, приступаем к снятию размеров и пониманию сколько нам понадобится заходов печати.
Понимаем что макет изначально огромный.
Но это не предел для моего принтера. Ищем предел! Самая больная деталь имеет размеры 146х146 мм. В итоге максимальный размер составил 187х187, больше не влезет в область печати.
Для тех кому интересно немного подробностей о самой печати:
Печать с Raft (то есть со специальным слоем пластика, которые делает сам принтер для идеального выравнивание подложки).
Печать слоями в 0.2 мм, мой любимый размер.
Итого будет затрачено на основание всего... целых 400 грамм пластика... офигеть.
И все это дело будет производиться больше суток, а точнее 26 с копейками часов.
721 слой не считая Raft.
Вообщем начинаем с более мелких деталей, для начала само кольцо. Основание я решил переделать под другой шаговый двигатель. Тот что изначально очень "жирный" для таких целей. Целых 20 баксов блин! Аналог за 5 баксов вполне справится. Об этом в другой части.
А пока я напечатал только пару деталей.

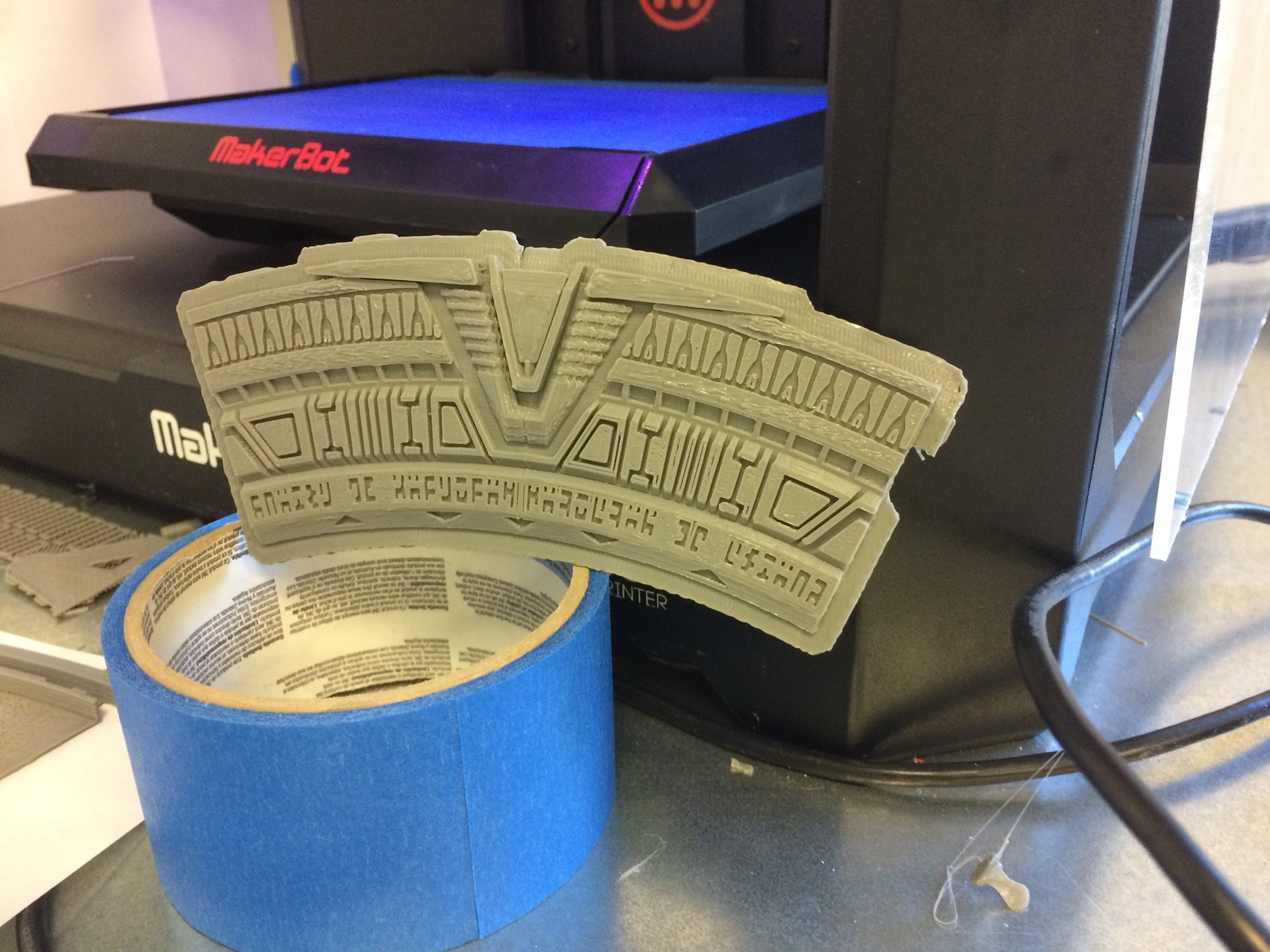

Верхний "Шеврон". Это задняя декоративная часть, она двигаться не будет.

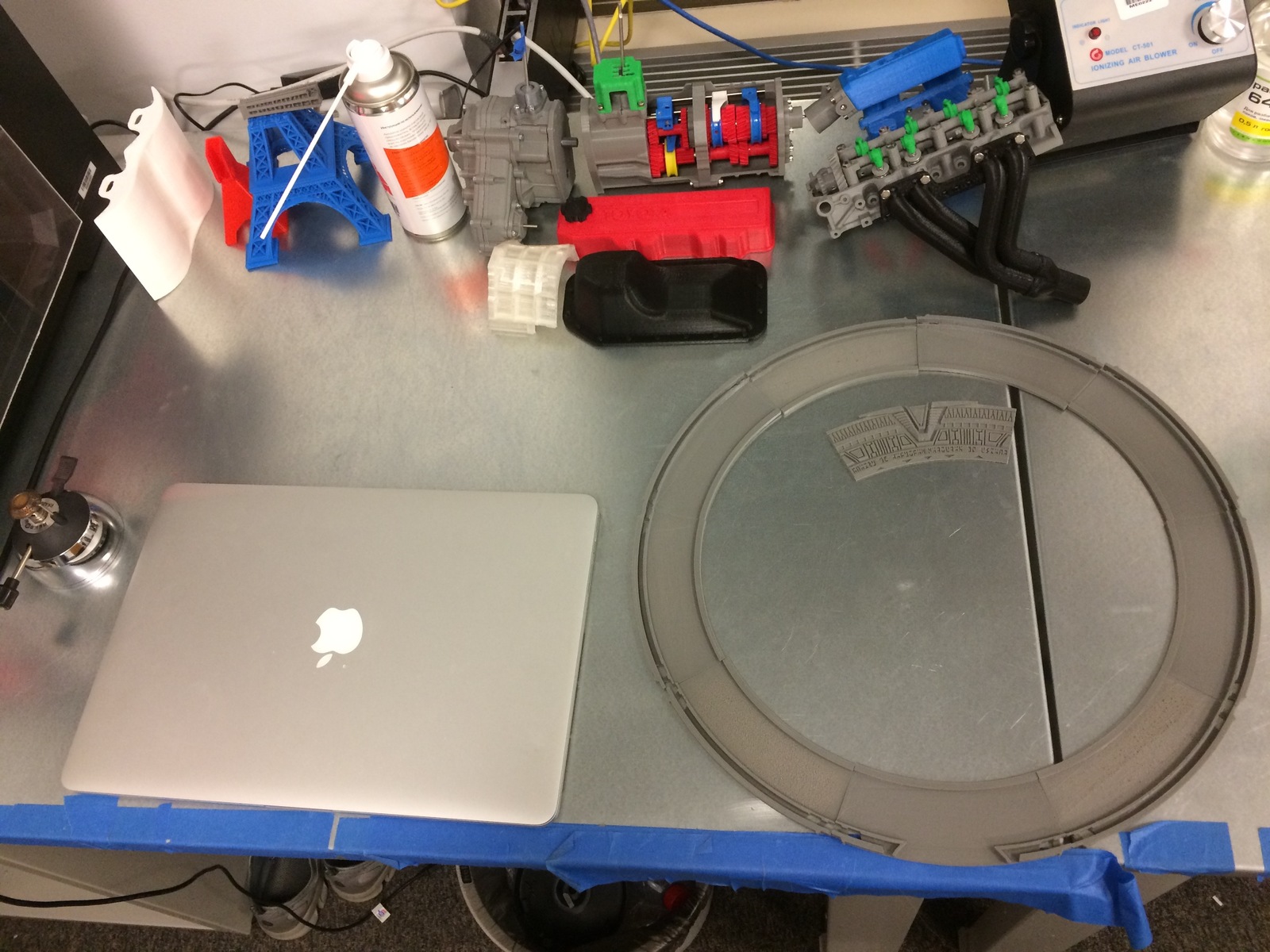

Ну и для понимания масштаба получившегося кольца - рядом лежит MacBook 15. Да, врата будут офигенно большие.
И видео о том, как это будет работать.. когда будет работать.
Немного о будущем:
- Сначала распечатаю все кроме основания. Соберу и расскрашу, да, я умею... ну надеюсь..
Хочу придать им очень реальный вид.
- Потом переделаю подставку, чтобы поместить туда Arduino Yun (у меня их просто есть пара) и всю электронику в новой компановке.
- Светодиоды будут RGB, чтобы сразу не запариваться.
- Источник питания, он же LiPo аккум будет тоже в подставке, чтобы можно было это дело без провода таскать.
- Перепишу скетч (уже начал..) чтобы все это дружило с новым железом и....
- Чтобы сделать Web страничку с набором номера, а точнее сделать вот это или нечто подобное (Именно поэтому Yun):
Всем спасибо, продолжение следует!
П.С. Не откажусь от любой помощи =)
